小轮车专用双法兰式集线器外壳结构设计

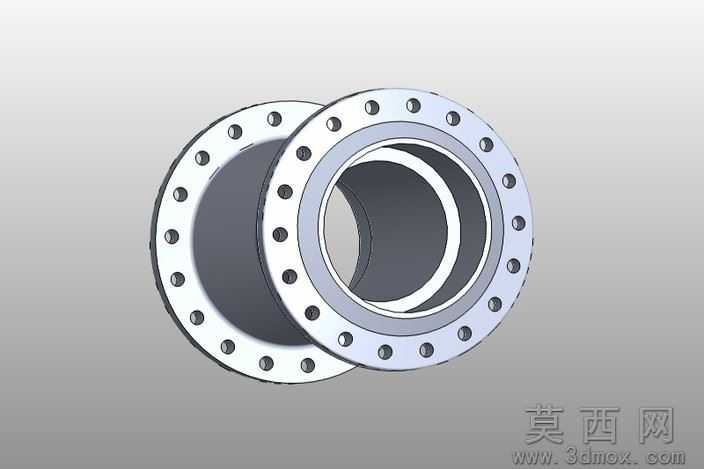

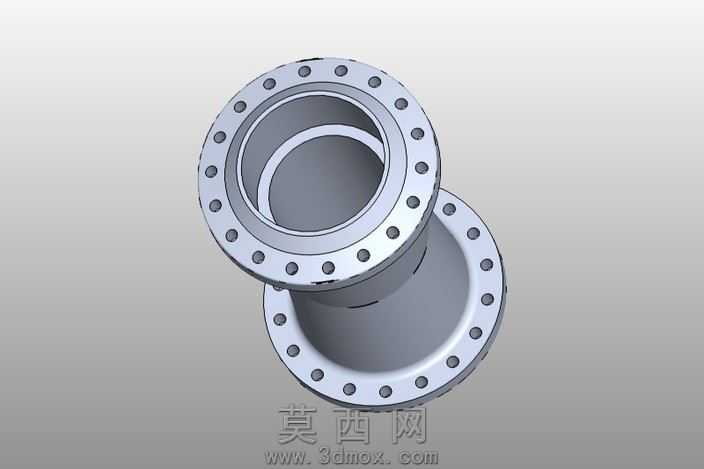

本作品为适配14毫米轨距女性款小轮车的36轮辐外缘集线器外壳，采用三维参数化建模方式完成整体结构设计，建模过程中以回转类零件的同轴度要求为核心基准，先绘制两端法兰盘的截面轮廓草图，通过拉伸凸台命令生成法兰基体，再对中间连接筒体部分进行薄壁抽壳处理，保证壳体整体轻量化的同时具备足够的结构强度。两端法兰盘上均匀分布的螺栓通孔采用圆周阵列命令生成，阵列过程中严格控制孔位的角度公差，确保安装时与配套轮组、集线组件的孔位完全对齐，避免装配错位问题。建模阶段对法兰与筒体的衔接位置做了圆角过渡处理，消除应力集中隐患，提升零件长期使用过程中的抗疲劳性能。材质设定上选用高强度铝合金作为预设加工材质，渲染时赋予壳体哑光银灰色金属质感，对法兰端面做轻微的磨砂纹理处理，筒体部分保留细腻的金属拉丝效果，通过环境光遮蔽渲染参数调整，清晰展现孔位、过渡圆角、薄壁结构的细节特征，让整体视觉效果贴近实际机加工成品的真实质感。设计思路上充分考虑小轮车运动场景的使用需求，壳体内部预留足够的走线空间，能够规整收纳36根轮辐对应的集线组件，避免骑行过程中线路剐蹭、缠绕的问题，两端法兰的连接结构既可以保证壳体与轮组的连接稳固性，也方便后续的拆装维护。整体结构采用对称式设计，在保证安装适配性的前提下尽可能简化零件结构，降低后续量产加工的工艺难度，所有孔位、壁厚、过渡尺寸都经过参数化校验，确保符合小轮车配件的装配尺寸规范，能够直接对接后续的工程图输出与加工生产环节。
