高压输电线路角钢塔架结构设计

该结构为高压架空输电线路所用的角钢塔架，是电力传输网络中支撑架空导线、保障线路安全对地距离的核心承载结构，广泛应用于长距离跨区域输电、城乡电网架设、工矿企业专属供电线路搭建等场景，承担着挂载导线、绝缘子串、金具等线路部件，抵御风载、覆冰、导线张力等各类工况荷载的核心作用，是保障电力输送稳定性与安全性的关键基础设施构件。

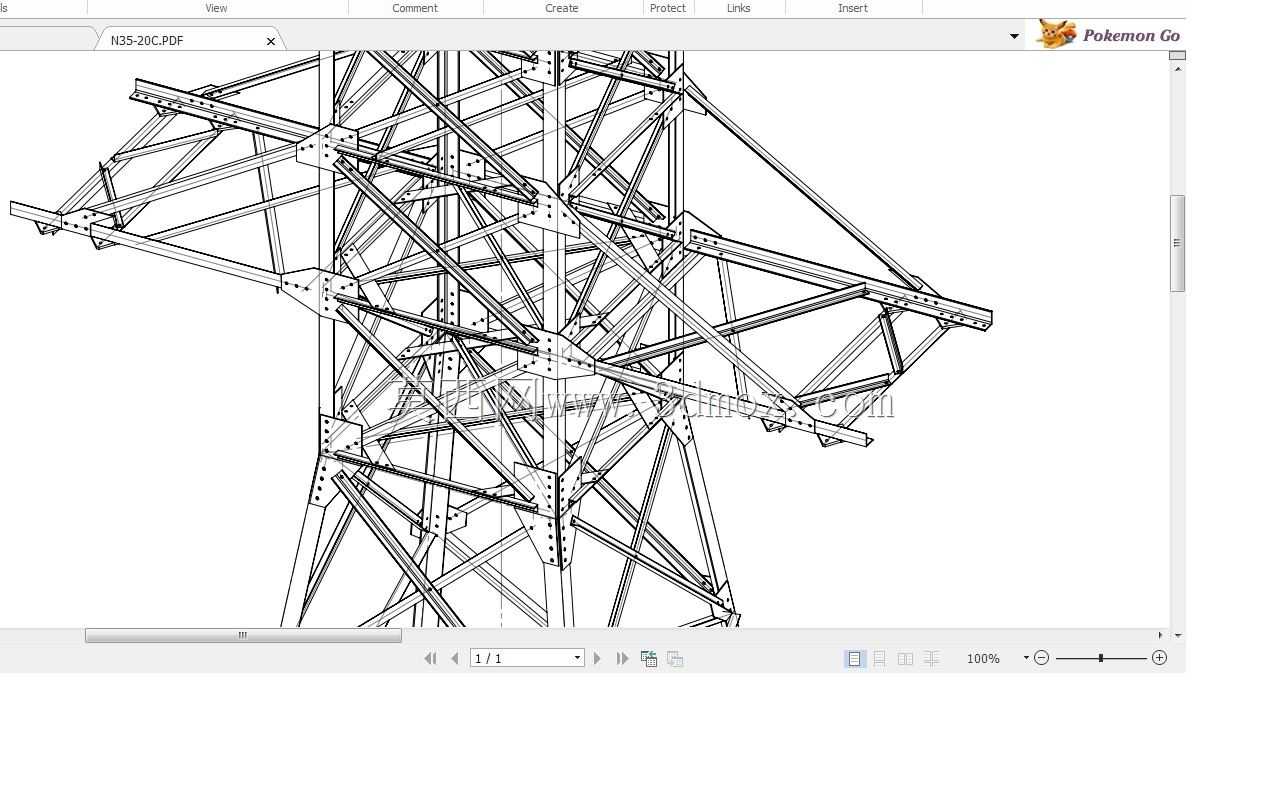

从功能特性来看，该塔架采用等边角钢作为主受力构件，通过节点板配合螺栓连接形成空间桁架体系，整体为空间格构式结构，相比实腹式结构大幅降低了自身重量，同时具备极强的荷载承载能力，能够有效分散竖向导线荷载与横向风荷载、纵向不平衡张力，避免局部应力集中导致的结构失效。塔架上部设置多层横担结构，不同层级的横担可对应挂载不同电压等级的输电导线，满足多回路同塔架设的需求，横担端部预留的金具安装位可适配不同规格的绝缘子串与导线固定金具，适配不同导线截面、不同档距的线路架设需求。

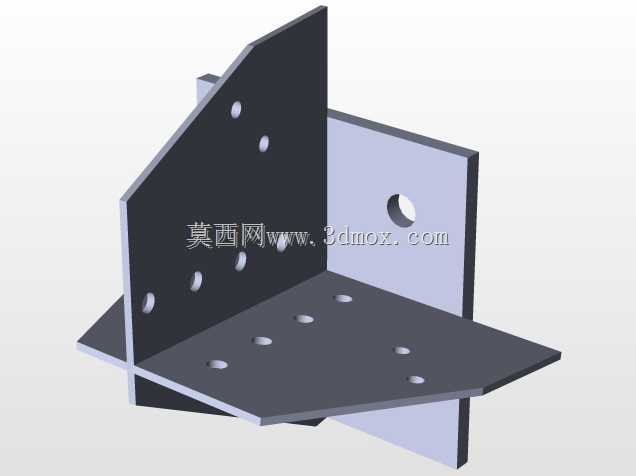

在设计思路上，该结构严格遵循输电塔架的受力逻辑，主弦杆沿塔高方向按照受力梯度变化选用不同规格的角钢，下部主弦杆承担整体倾覆力矩带来的最大压应力，选用截面尺寸更大、壁厚更厚的角钢，上部构件受力逐步减小，选用更小规格的型材，在保障结构整体强度、刚度与稳定性的前提下，尽可能降低结构自重，减少材料消耗与基础承载压力。腹杆体系采用交叉斜材搭配辅助横材的布置形式，将每一段主弦杆的计算长度控制在合理区间，避免主弦杆发生失稳破坏，同时交叉斜材可有效传递横向水平荷载，将风载、导线张力产生的水平力逐层传递至塔架底部基础。节点处采用贴合角钢轮廓的节点板进行连接，所有螺栓孔位均按照角钢拼接的精度要求排布，确保现场安装时构件能够精准对位，无需额外现场裁切加工，提升现场施工效率。

从安装边界与尺寸适配来看，该塔架根开尺寸按照对应电压等级的倾覆力矩计算结果设定，底部四个主柱脚预留与基础地脚螺栓匹配的安装孔位，可直接与现浇混凝土基础的预埋螺栓对接固定，安装时需保证塔架整体垂直度偏差控制在规范允许范围内，横担的挂点位置需与线路走向精准对齐，确保导线挂载后受力均匀。塔架整体的横担伸出长度满足不同电压等级导线的相间安全距离要求，塔体总高度可根据线路对地安全距离、导线弧垂、交叉跨越要求进行模块化调整，所有构件均采用标准化型材制作，具备良好的互换性，可根据实际项目的荷载需求灵活调整构件规格，适配不同海拔、不同气象区的输电线路建设需求。
