工字钢夹持式型钢提升吊具结构设计

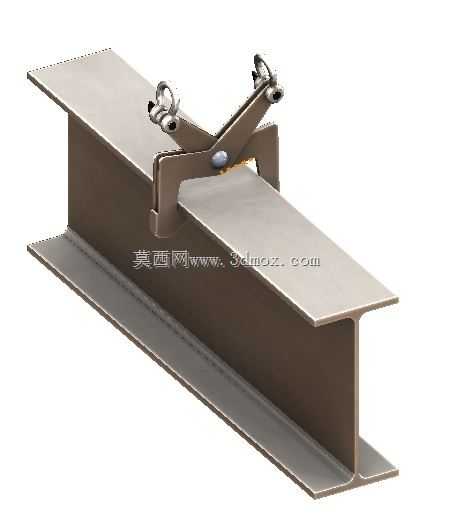

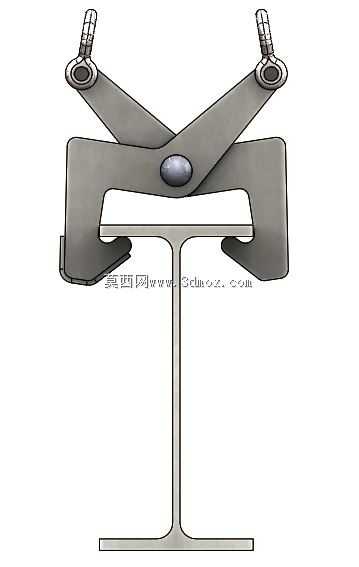

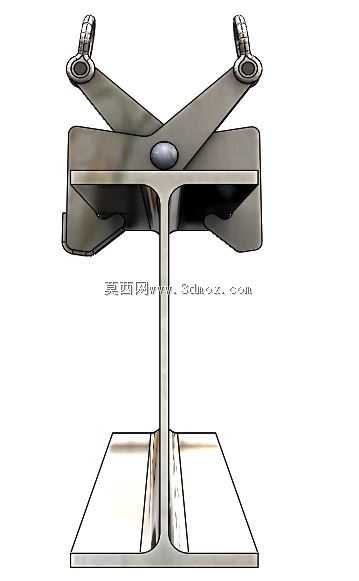

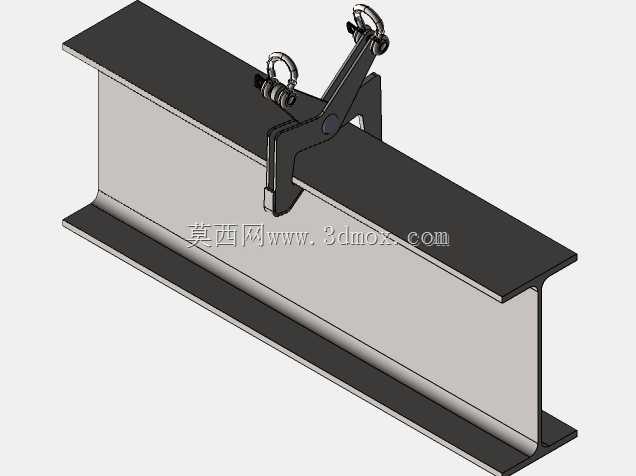

这款夹持式提升装置主要面向型钢仓储转运、钢结构现场安装、型材加工车间上下料等作业场景，专门适配IPE、IPN系列欧标工字钢以及国标H型钢的垂直吊装与短距离移位作业，解决传统钢丝绳捆绑吊装易滑脱、型材表面易划伤、捆绑对位耗时久的实际作业痛点，是型材吊装作业中兼顾安全性与作业效率的专用工装。从实际作业用途来看，该装置可单具配合吊环使用完成单根轻型型钢的吊运，也可成对对称布置在型钢两端，配合平衡梁完成大长度、大重量型钢的平稳吊装，作业过程中无需额外在型钢上焊接吊点，也无需反复穿绕钢丝绳，仅需将夹具卡入型钢上翼缘即可完成挂载，大幅降低吊装前的准备工时，同时避免捆绑式吊装对型材表面防腐层、加工面的磕碰损伤。在功能特性上，该装置采用杠杆自锁式夹持结构，当吊点受向上的提升拉力时，夹具体会通过杠杆结构自动收紧，夹持力会随着吊装重量的增加同步增大，完全杜绝起吊后夹具滑脱的安全隐患；装置上配备的锁紧旋钮可在夹具对位卡入后手动预紧，避免空载移位时夹具从型材上脱落，两端的吊环接口可适配卸扣、吊钩等多种常规起重连接件，无需额外配置专用连接配件。从设计思路层面，该装置整体采用对称式受力结构设计，夹具体与型钢上翼缘接触的位置做了加宽咬合面设计，咬合面带有防滑齿纹，既可以增大接触摩擦力避免打滑，又能通过加宽接触面降低局部压强，避免夹伤型材表面；活动铰接点均采用耐磨销轴连接，铰接处预留润滑间隙，长期使用磨损后可单独更换销轴，无需整体报废夹具，整体结构无复杂液压、电控元件，纯机械结构的设计让装置维护成本极低，可适应工地、车间等多粉尘、温差大的复杂作业环境。在外形尺寸与安装边界上，该装置的夹持开口范围覆盖常规IPE、IPN工字钢及H型钢的上翼缘宽度，夹具体整体宽度控制在窄幅范围内，多具并排使用时不会出现干涉问题；夹具的整体高度经过优化，在满足夹持行程与结构强度的前提下尽可能压缩竖向尺寸，降低吊装作业所需的最小净空高度，适配车间内低矮行车、小型起重机的作业空间要求；装置与型钢接触的下卡爪做了向上的勾边设计，即使在吊装过程中型钢出现小幅度倾斜，卡爪也能牢牢勾住翼缘下侧，不会出现脱钩风险，整体结构经过受力校核，各部位的壁厚、销轴直径均匹配对应额定起重量的载荷要求，可满足常规型材吊装的安全系数要求。
