HGP系列外啮合齿轮泵外形结构设计

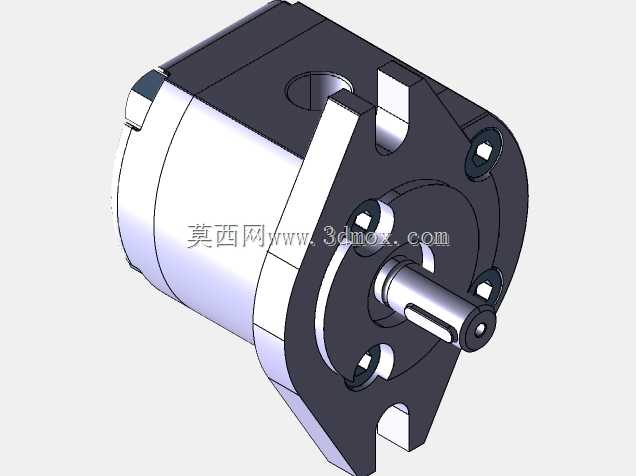

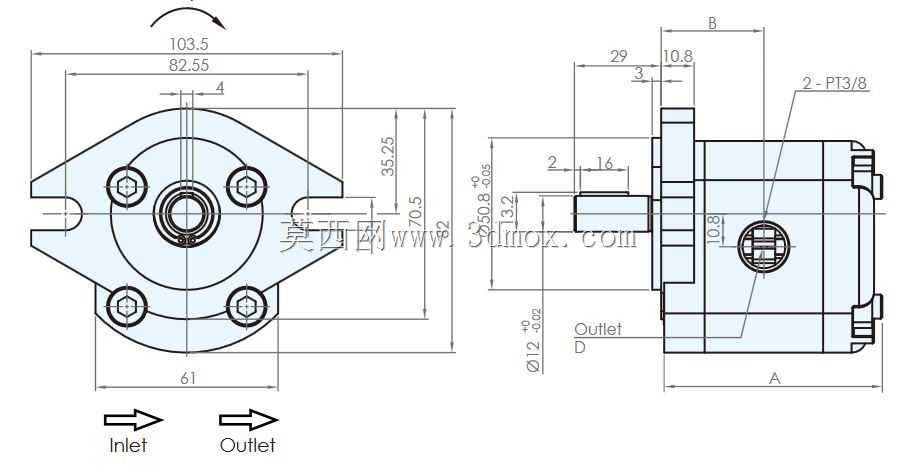

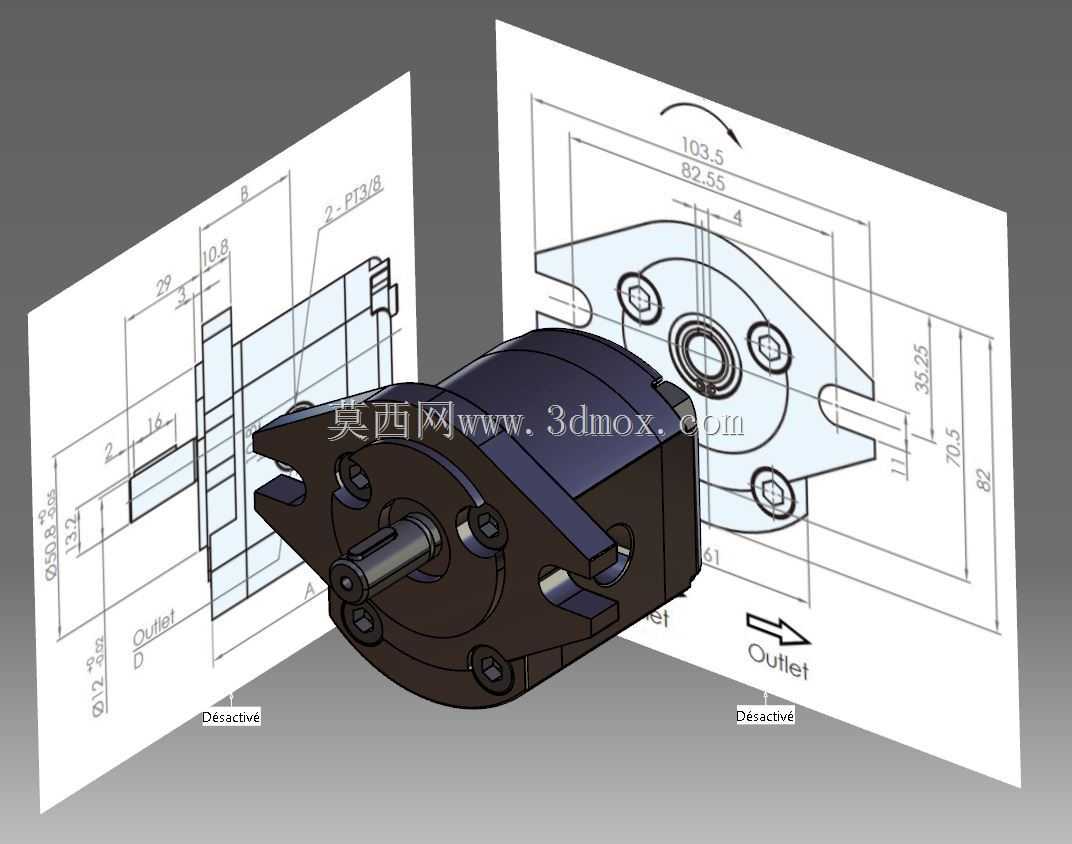

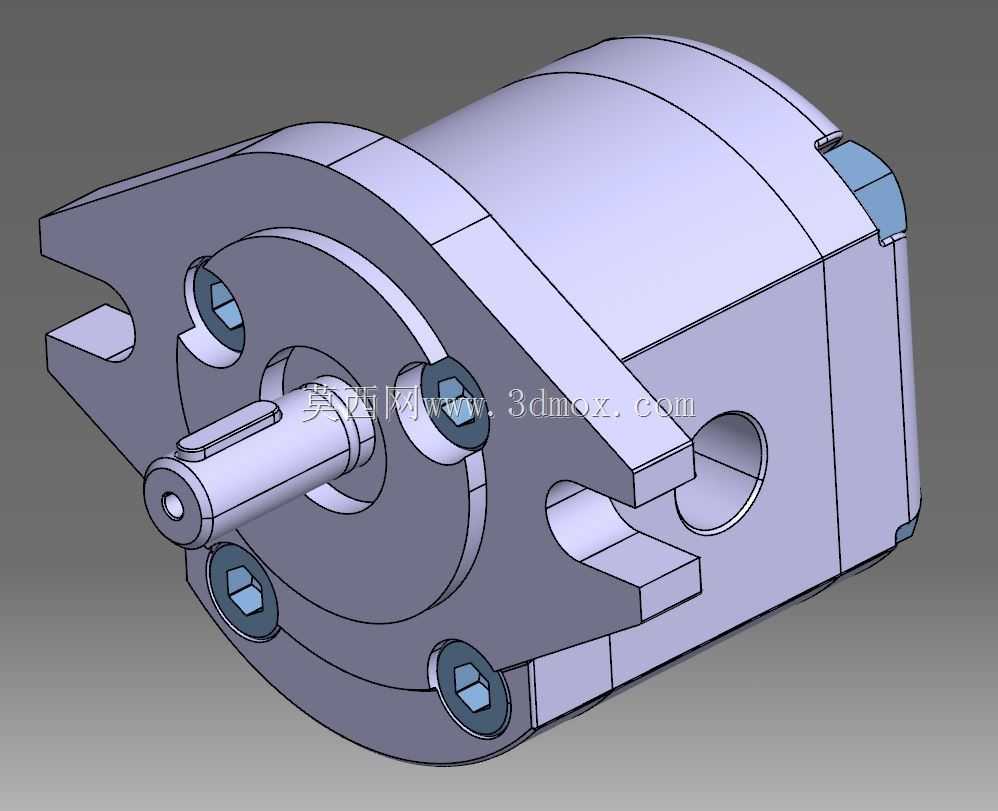

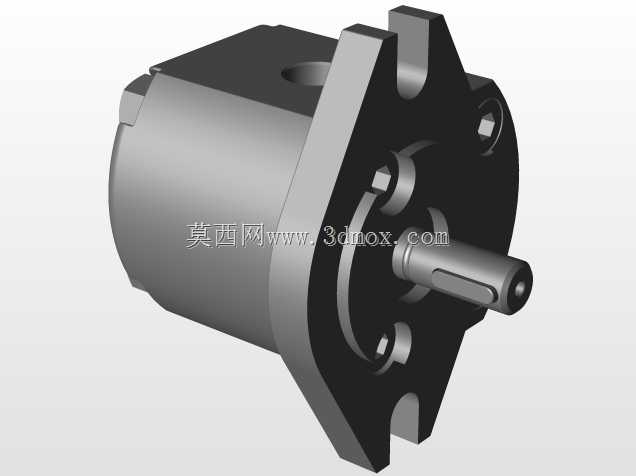

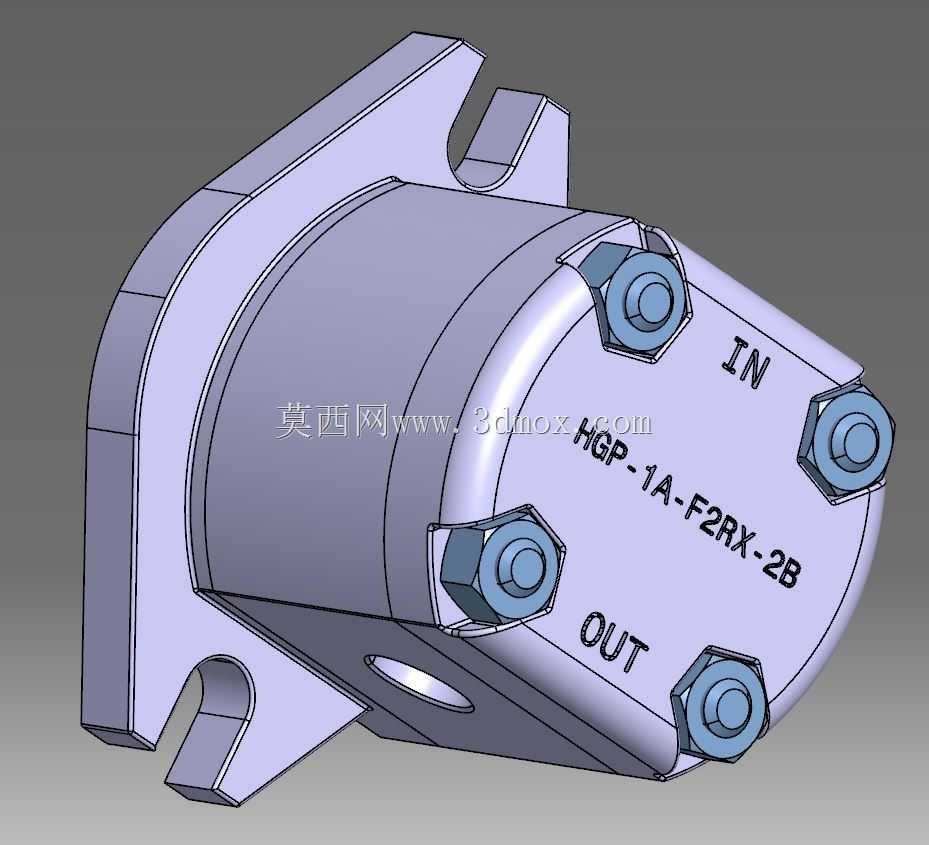

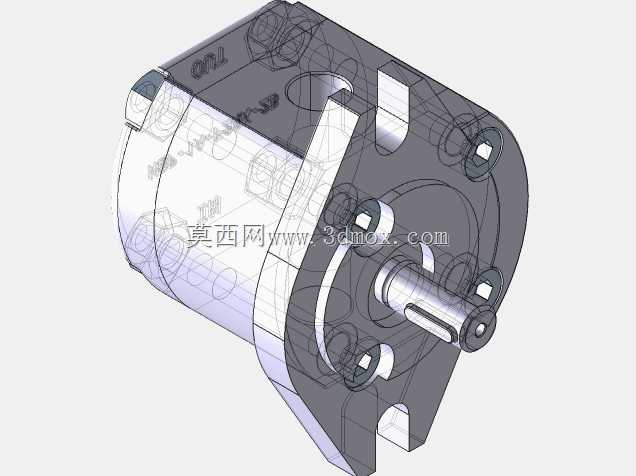

这款外啮合齿轮泵的外形三维设计，主要面向液压系统集成设计场景，在机床液压回路、工程机械供油单元、自动化设备油压系统、小型液压站搭建中都有广泛应用，作为液压系统的动力输出元件，它的核心作用是通过齿轮啮合的容积变化，将机械能转化为液压油的压力能，为整套液压回路提供稳定压力的油源，驱动油缸、液压马达等终端执行元件完成预设动作。设计过程中优先还原了泵体的真实外部轮廓，没有对内部齿轮、密封腔等结构做冗余建模，核心目标是给设备布局设计提供精准的安装参考，避免整机设计时出现部件干涉、安装空间预留不足的问题。从功能特性来看，这款齿轮泵属于高压小排量的常规液压泵款，进出油口采用标准锥管螺纹接口，能够适配常规的液压油管连接，安装法兰采用菱形定位结构，四个固定螺栓孔的位置严格匹配行业通用安装尺寸，轴伸端的直径、伸出长度都按照对应型号的实际参数还原，能够直接对接电机输出轴或者联轴器，不需要额外做尺寸适配调整。设计思路上完全围绕整机集成的需求出发，没有做不必要的内部结构刻画，重点把控外部安装边界的准确性：泵体总长度、进出油口的中心高度、安装法兰的定位尺寸、轴伸的同轴度基准都严格对照实物参数设定，油口的朝向、固定孔的相对位置都和实物完全一致，设计师在做整机布局时，可以直接将这个模型导入装配环境，核对泵体和周边电机、阀块、油箱的间距，预留足够的油管安装、后期维护操作空间，避免生产组装时才发现空间冲突导致的设计返工。在安装边界的处理上，模型还原了泵体所有外部凸台、接口的突出尺寸，包括侧方油口的外伸长度、轴伸端的键槽位置、尾部安装定位面的凸起结构，能够完全模拟真实泵体的空间占位，不管是做液压站的布局排布，还是做设备内部的油路走向设计，都能提供精准的空间参考，帮助设计师快速完成液压系统的整体布局，提升设计效率，减少实物适配时的调整成本。
