直联驱动式单螺杆容积输送泵结构设计

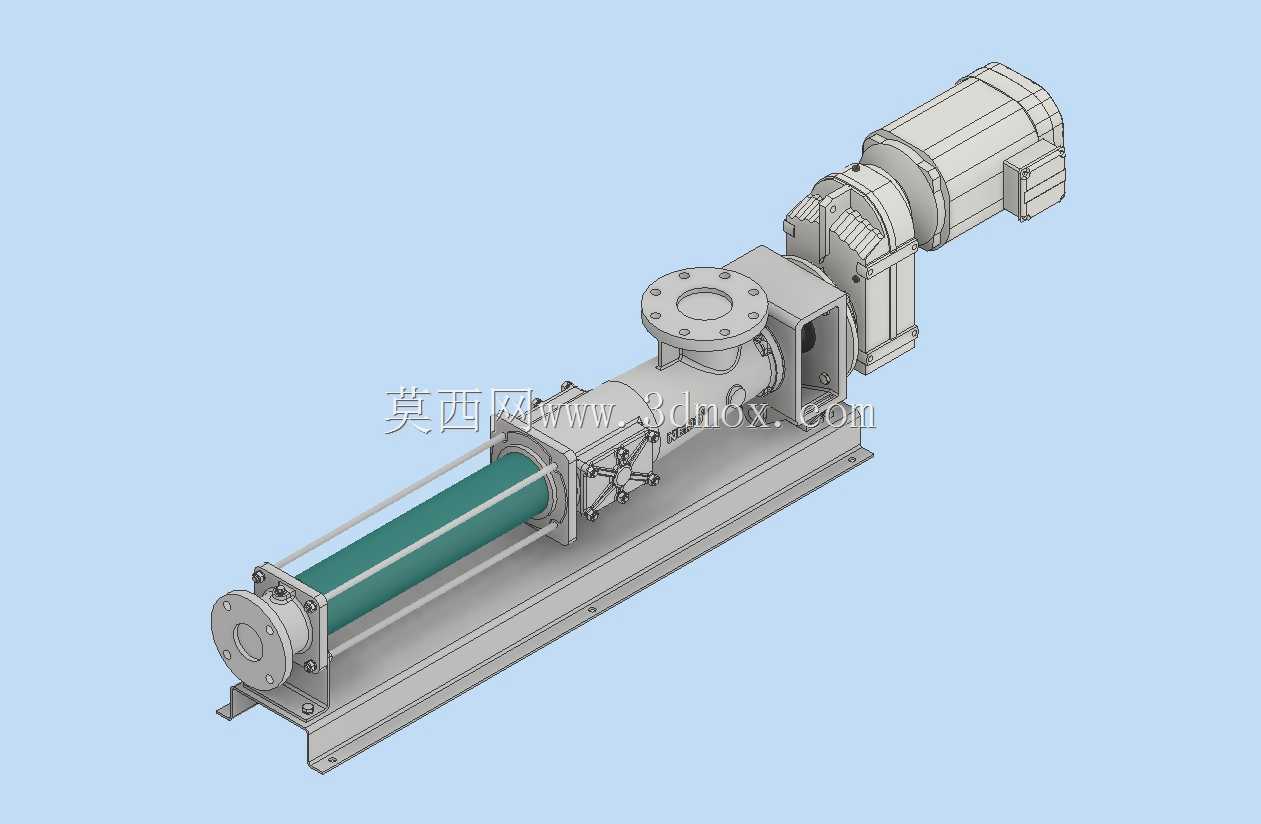

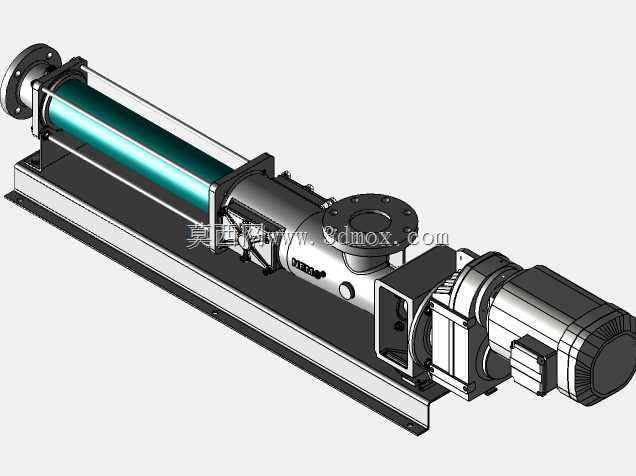

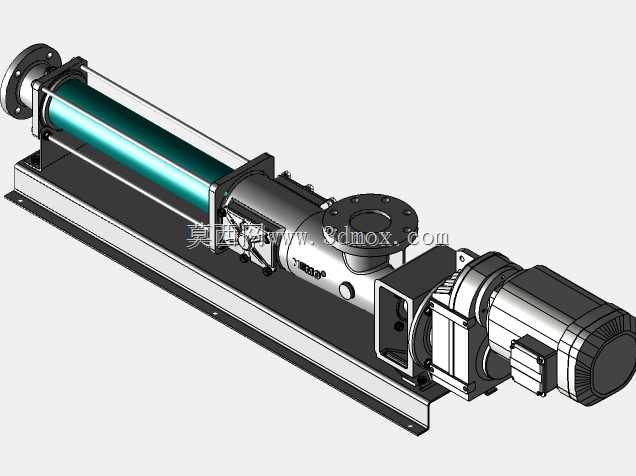

这款单螺杆输送泵主要面向高粘度流体、含固体颗粒介质的长距离稳定输送场景，广泛应用于市政污泥处理、食品酱料输送、石化粘稠介质转运、造纸浆料输送等工况，可适配含纤维、软颗粒的复杂介质输送需求，避免常规离心泵在高粘度工况下效率骤降、易堵塞的问题。设备采用驱动电机与泵体直联的布局结构，省去了中间联轴器传动的冗余结构，大幅压缩了整机的轴向安装尺寸，同时通过齿轮减速单元匹配螺杆转子的低转速高扭矩输出需求，保证介质输送过程中流速平稳无脉动，不会对输送介质产生剪切破坏，适配对介质完整性有要求的输送场景。从结构设计来看，泵体核心采用偏心单螺杆与弹性定子配合的容积式工作原理，转子在定子型腔内做行星回转运动，连续形成密闭的输送腔室，将介质从进料端平稳推送至出料端，进料端采用朝上的法兰接口设计，可适配高位进料或者自流进料的管路布局，出料端采用侧方法兰接口，方便对接水平输送管路，进出口法兰均采用标准圆形法兰结构，可直接匹配同通径的工业管路，无需额外制作转接件。整机采用一体式焊接底座作为安装承载结构，底座预留了多组地脚安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制安装平台上，安装时仅需保证底座水平度偏差在允许范围内即可，无需复杂的对中调整工作，因为直联结构在出厂装配时已经完成了电机轴与泵输入轴的同轴度校准。泵体的定子段采用透明防护外罩包裹，既可以直观观察定子段的运行状态，也能避免外界杂物磕碰定子外壳，同时防护外罩采用快拆结构设计，后期更换定子密封件时无需拆解整机管路，仅需拆除两端的紧固螺栓即可抽出定子段完成维护。设备的驱动端采用密封式齿轮减速箱结构，内部齿轮采用浸油润滑方式，可保证长期连续运行的润滑需求，减速箱输出端与螺杆转子之间采用机械密封结构，可避免输送介质渗入减速箱内部，同时防止润滑油泄漏污染输送介质。整机的安装边界充分考虑了工业现场的管路布局需求，电机尾部预留了接线盒的操作空间，泵体两端的法兰接口周边预留了足够的螺栓紧固操作空间，底座的安装孔位采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。在功能特性上，这款泵具备自吸能力，启动前无需灌泵即可抽取低位储槽内的介质，同时输送流量与转速呈线性对应关系，可通过搭配变频电机实现输送流量的精准调节，适配不同工况下的流量输送需求，运行过程中振动小、噪音低，可安装在对噪音控制有要求的生产车间内。
