单螺杆式容积输送泵结构设计

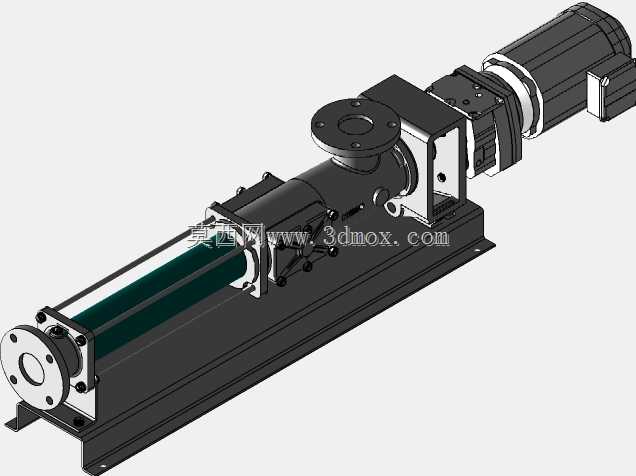

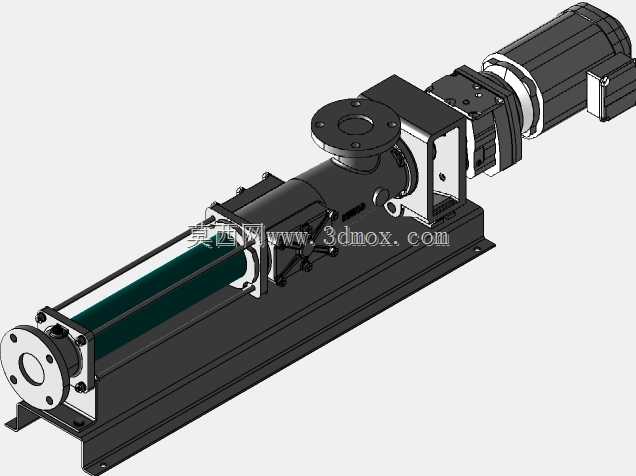

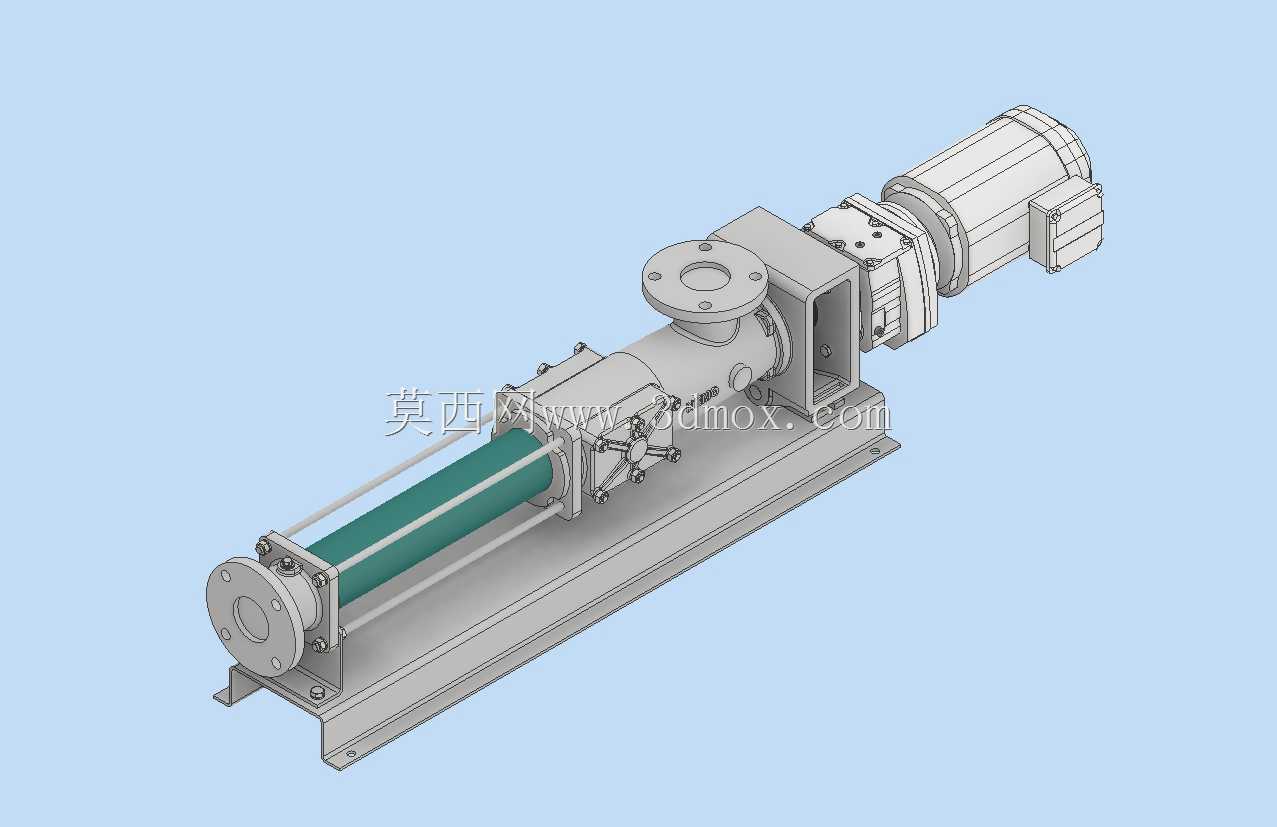

该款容积式输送泵主要面向高粘度流体、含固体颗粒介质的长距离稳定输送场景，在市政污水处理药剂投加、石油化工粘稠物料转运、食品工业酱料输送、造纸行业浆料输送等工况中有着广泛应用，可适配腐蚀性、磨蚀性介质的输送需求，避免常规离心泵在输送高粘度介质时出现的效率骤降、气蚀、流量脉动大等问题。设备采用卧式直联安装结构，驱动端与泵头通过刚性联轴器同轴连接，配套的驱动电机通过减速机构输出适配泵转子运行的低转速大扭矩，保证螺杆运转时的扭矩输出平稳，降低介质输送过程中的脉动幅度，出口端压力波动可控制在极小范围内，避免对后端管路及计量设备造成冲击。泵体核心工作部件为偏心单螺杆与橡胶定子，转子在定子型腔内做行星回转运动时，会在转子与定子的接触线之间形成连续的密闭腔室，随着转子转动，腔室从吸入端向排出端匀速推移，从而将介质平稳无剪切地推送出去，这种结构特性使其可输送含纤维、固体颗粒的介质而不会出现堵塞，同时对介质的剪切作用极弱，适合输送对剪切敏感的絮凝剂、生物污泥、食品酱料等物料。设计过程中充分考虑了现场安装与维护的便利性，整体采用一体式槽钢焊接底座，电机、减速机构、泵头均通过定位止口与螺栓固定在同一底座平面上，安装时无需现场二次找正同轴度，大幅降低现场安装的调试工作量；进出口均采用标准圆形法兰连接结构，法兰端面的密封槽、螺栓孔位均匹配通用管路标准，可直接与现场同口径管路对接，无需额外制作转换接头。泵头的拉杆式结构将定子壳体、进出口法兰、轴承座通过长拉杆锁紧，日常维护更换定子、转子等易损件时，仅需松开拉杆螺母即可拆解泵头，无需拆卸进出口管路与驱动电机，大幅缩短停机维护时间。设备的安装边界充分考虑了常规工业厂房的布置需求，整体长度方向预留了联轴器检修的操作空间，宽度方向适配常规管路支墩的安装间距，高度方向的重心经过优化，运行时的振动幅度控制在极低水平，无需额外制作重型混凝土基础即可稳定运行。轴承端设置了独立的密封与润滑腔，可避免输送介质渗入轴承部位造成磨损，同时外侧的机械密封结构可根据输送介质的特性更换不同材质的密封副，适配腐蚀性、高温等特殊工况的使用需求。
