单螺杆式莫耐驰容积输送泵结构设计

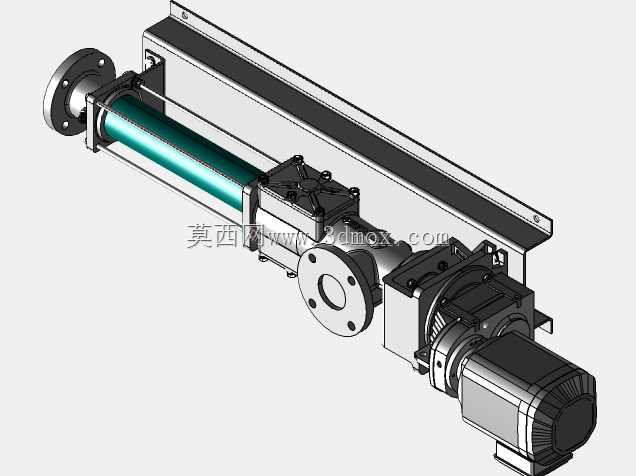

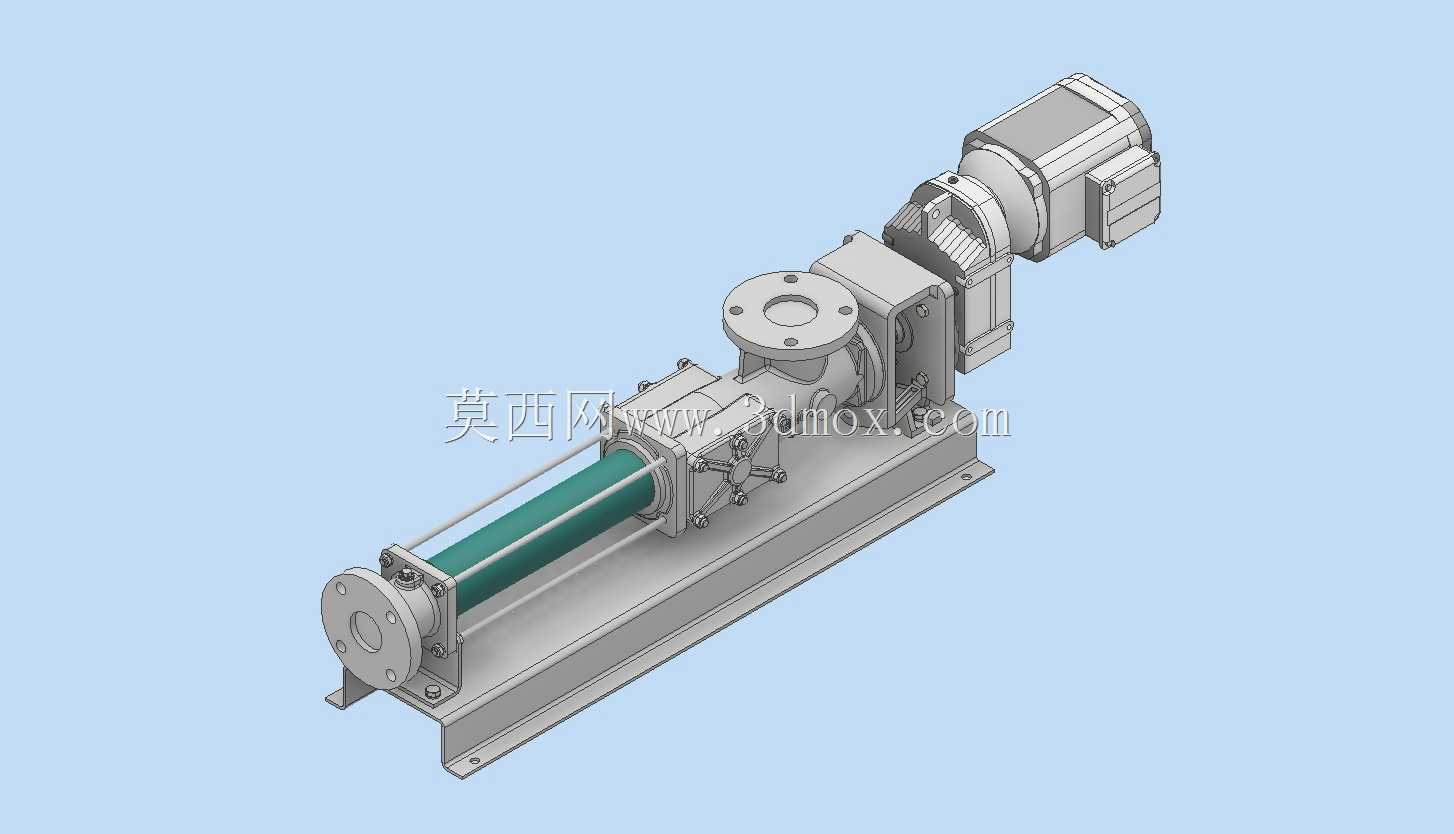

该款容积式单螺杆输送泵，主要面向高粘度流体、含固体颗粒介质的长距离稳定输送场景，广泛应用于市政污泥处理、食品酱料输送、化工粘稠浆料转运、造纸纸浆输送等工业领域，可适配含软质纤维、细小固体颗粒的复杂介质工况，避免常规离心泵输送高粘度介质时效率骤降、易堵塞的问题，能够在低转速工况下保持稳定的输出流量，降低介质被过度剪切破坏的风险，对输送敏感类流体物料具备良好的适配性。设备整体采用卧式底座安装结构，驱动端与泵头通过直联减速结构衔接，省去了冗余的传动连接部件，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，安装时仅需将底座通过螺栓固定在平整的混凝土或钢制设备基础上，对齐进出口法兰的管路中心即可完成安装定位，进出口均采用标准法兰连接结构，可直接匹配同公称通径的工业管路，无需额外制作转接连接件，大幅降低现场安装的改造成本。泵头核心的螺杆与橡胶衬套采用过盈配合设计，运转时螺杆在衬套内形成连续的密闭容腔，通过容腔的平稳推移实现介质的连续输送，输出流量无明显脉冲，可保障后端管路压力稳定，避免因流量脉动造成的管路振动、计量失准问题；驱动端配置的减速结构可将电机的高转速降至泵头适配的低工作转速，既延长了螺杆与衬套这对核心摩擦副的使用寿命，也降低了设备运转时的整体噪音。整机的外形布局充分考虑了日常运维的操作空间，泵头两端的密封结构采用快拆式压盖设计，检修更换密封件时无需拆解整体管路与泵体主体，仅需拆除端盖连接螺栓即可完成密封件的更换操作；底座预留的地脚螺栓孔采用长圆孔设计，安装时可在小范围内调整设备的轴向与径向位置，抵消管路安装时的对位误差，避免强行对接管路造成的泵体额外应力。设备的进出口法兰位置经过受力优化，法兰端面与泵体主体采用加强筋衔接，可承受满管工况下的管路重量与介质压力，避免长期使用后法兰连接处出现变形渗漏问题；驱动电机与减速箱体的连接采用定位止口设计，装配时可自动保证同轴度，减少运转时的偏心振动，延长轴承与传动部件的使用寿命。
