带挂钩拉伸式圆柱螺旋弹簧结构设计

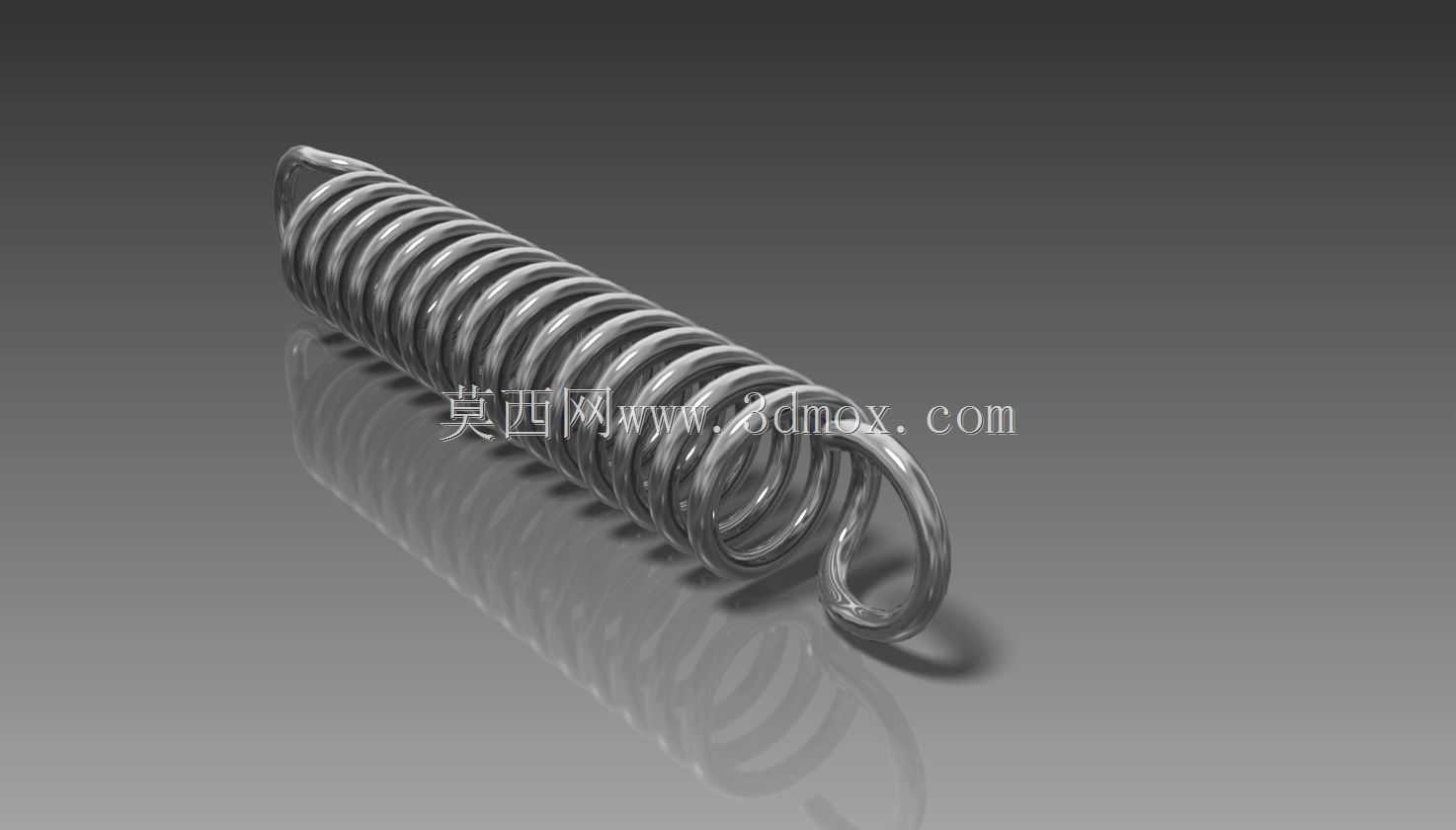

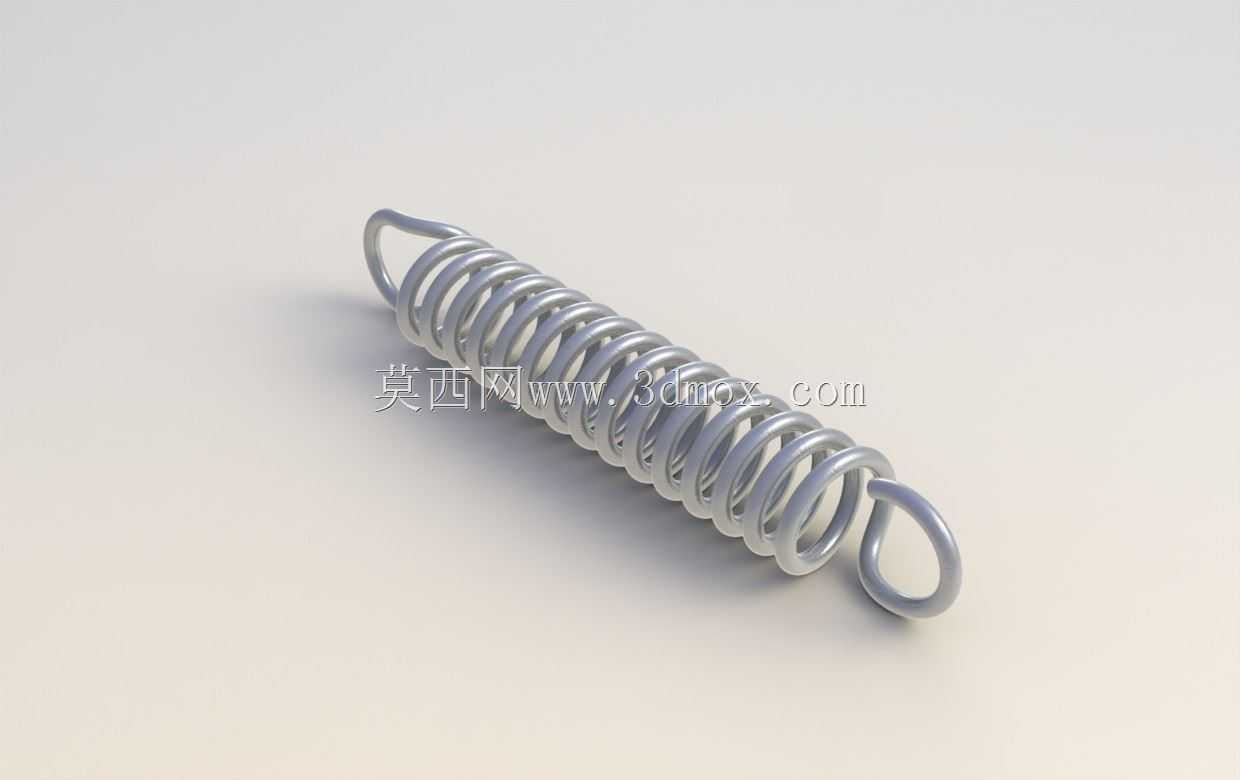

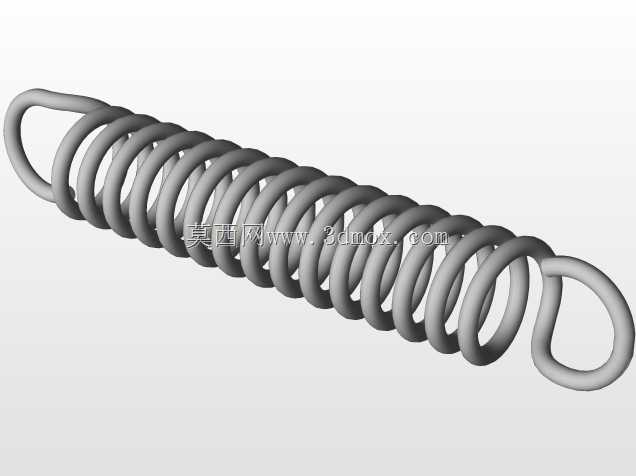

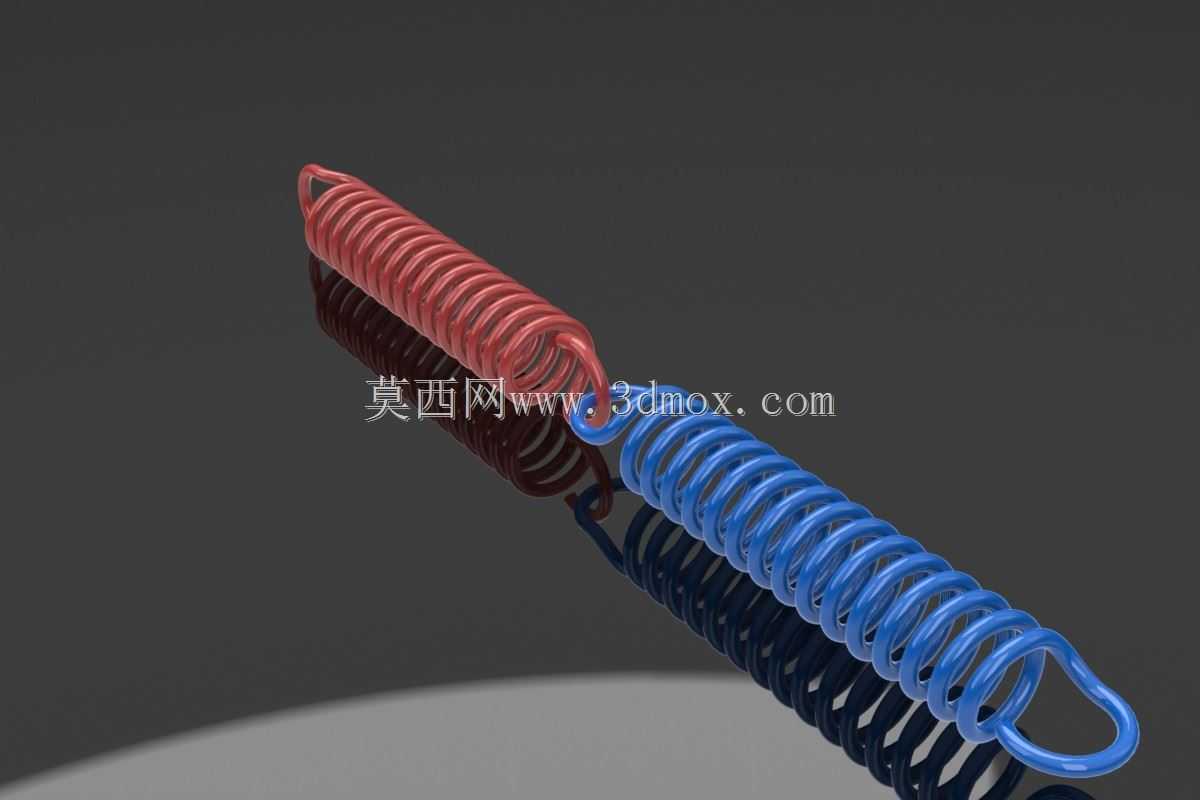

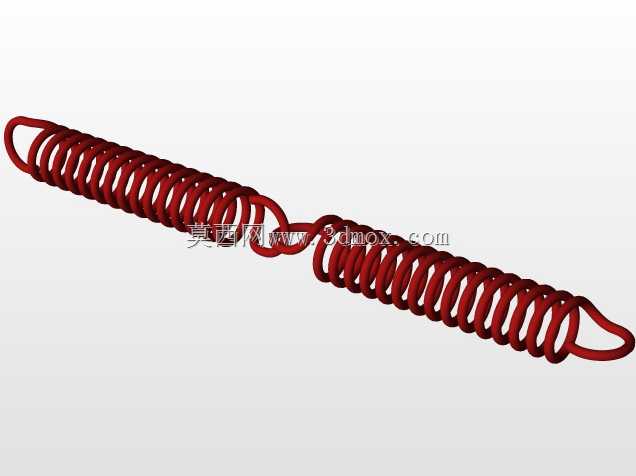

这款带挂钩的拉伸圆柱螺旋弹簧，是机械传动与缓冲复位场景中极为常用的弹性储能元件，广泛适配各类需要提供轴向拉伸复位力的工业设备、民用器械与工装夹具结构。在实际工业应用中，这类弹簧常被用于自动化产线的张紧机构、各类门窗的复位结构、健身器材的阻力组件、小型机电设备的触点复位结构，以及摩托车、电动车的侧撑复位、刹车回位等场景，能够在承受轴向拉力时产生反向的弹性复位力，保障机构在动作后回到初始位置，或是为机构提供持续的张紧拉力，避免传动部件出现松脱、错位的问题。从功能特性来看，这款弹簧采用两端闭合挂钩的结构设计，挂钩与弹簧主体的螺旋圈一体成型，无需额外加装连接部件，能够直接挂接在安装位的固定销或挂孔上，大幅简化了安装流程，同时一体成型的结构避免了焊接或拼接带来的应力集中问题，有效提升了弹簧的抗疲劳寿命，在反复拉伸的工况下不易出现挂钩断裂、脱落的故障。弹簧主体采用等节距圆柱螺旋结构，在有效拉伸行程内，弹力与拉伸量呈稳定的线性关系，能够为配套机构提供均匀、可控的复位阻力，不会出现弹力突变导致的机构卡顿、动作顿挫问题，保障配套设备运行的平顺性。在设计思路上，这款弹簧充分考虑了通用安装场景的适配性，弹簧主体的螺旋圈采用等径设计，外径尺寸控制在通用安装槽的适配范围内，两端挂钩的弯曲半径与挂接孔径匹配常规的圆柱固定销，安装时无需对配套结构做特殊改造，可直接替换同规格的老旧弹簧，降低设备维护的配件选型成本。弹簧的有效圈数经过精准计算，既保障了足够的拉伸行程，满足常规机构的动作距离需求，又避免了圈数过多导致的弹簧整体刚度不足、易出现侧向弯曲变形的问题。在外形尺寸与安装边界上，这款弹簧整体为细长型圆柱结构，自然状态下两端挂钩的外轮廓距离为整体安装长度，安装时需要预留出弹簧拉伸后的最大伸长空间，避免弹簧拉伸到极限位置时出现塑性变形；弹簧主体的外径为安装径向尺寸边界，配套的安装导向结构内径需要略大于弹簧外径，既能够为弹簧提供径向导向，避免拉伸过程中弹簧出现偏摆，又不会与弹簧外圈产生摩擦损耗，延长弹簧的使用寿命。两端挂钩的开口方向与弹簧轴线保持同轴，挂接后拉力方向与弹簧轴线完全重合，能够避免弹簧承受额外的侧向弯矩，减少非轴向力带来的弹簧变形、断裂风险，保障弹簧长期稳定工作。
