德标DN50不锈钢卫生级管路连接接头

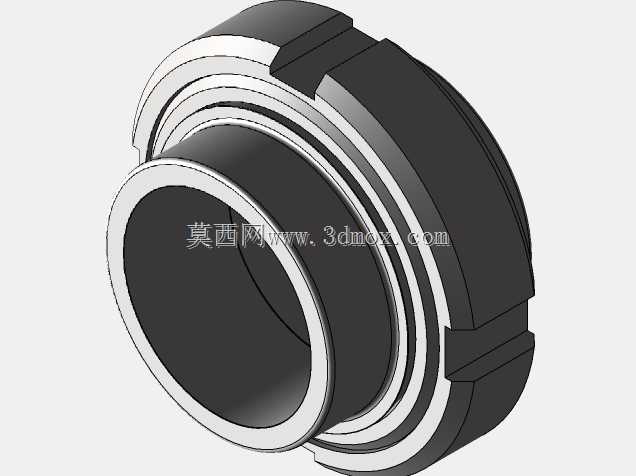

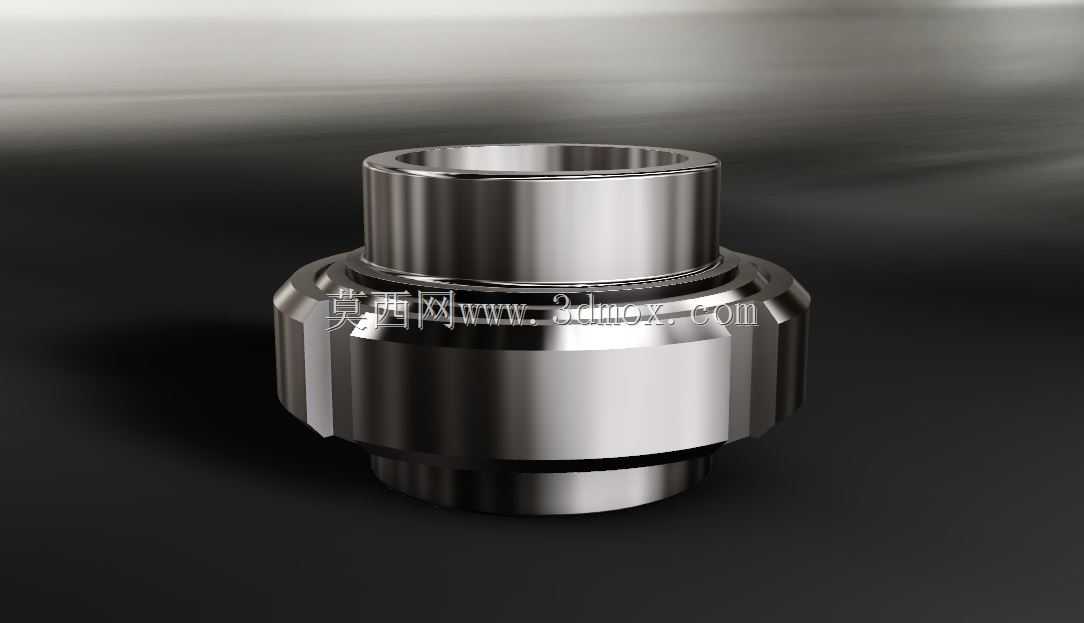

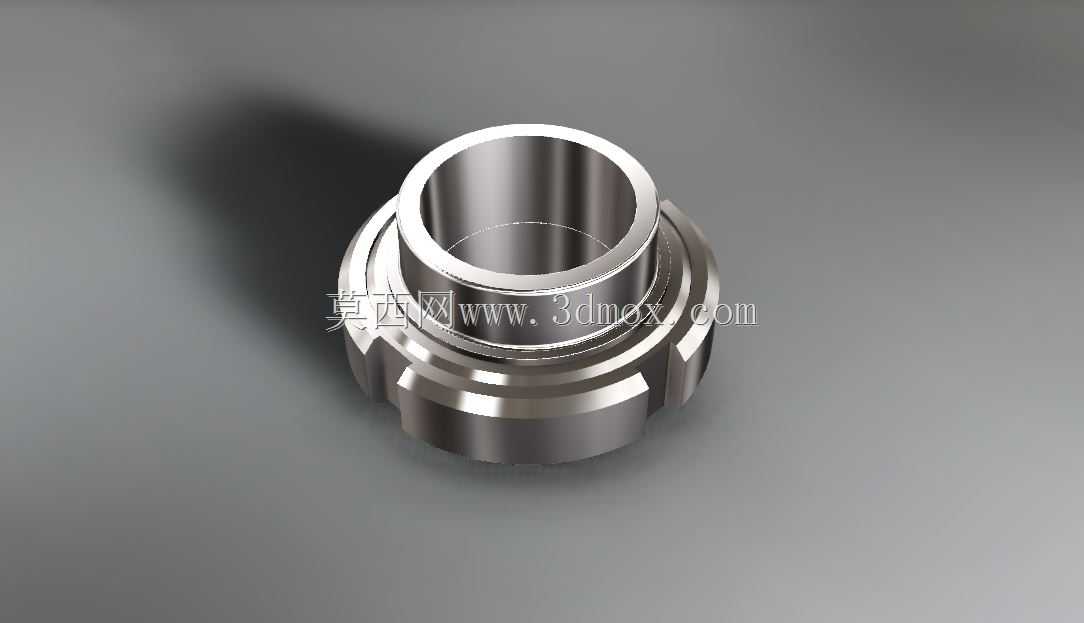

这款不锈钢管路连接接头，主要面向食品加工、生物医药、洁净流体输送等对管路卫生等级有严苛要求的行业场景，在乳制品生产线、制药纯化水回路、啤酒酿造输送管路、日化洁净原料输送系统中，承担两段同口径管路的密封对接功能，是洁净流体管路系统中不可或缺的基础连接件。接头整体采用AISI304不锈钢材质打造，该材质具备优秀的抗腐蚀性能与食品接触安全性，能够耐受常规工况下的弱酸、弱碱流体冲刷，同时表面经高精度抛光处理，无卫生死角，不会残留介质残渣，可满足CIP原位清洗、SIP高温灭菌的作业要求，避免管路内部滋生细菌影响介质品质。从结构设计来看，接头采用螺纹旋合压紧的密封逻辑，一端为适配DN50管径的承插结构，可与对应外径的不锈钢卫生管精准对接，另一端带有外螺纹锁紧结构，配合配套的锁紧螺母与密封垫圈，旋紧后可将两段管路的对接端面紧密压合，实现无泄漏的刚性连接；接头外壁设计有对称的防滑卡位结构，安装时可使用专用扳手卡入卡位施加扭矩，避免旋紧过程中接头跟转，同时也能保证锁紧扭矩达到密封要求，不会因管路振动、温度变化出现松脱泄漏。在尺寸与安装边界上，该接头适配公称通径50mm的卫生级管路，对接端的承插深度经过精准计算，既能够保证管路插入后有足够的接触面积保证焊接或卡接强度，又不会因插入过深导致管路内部出现台阶造成介质滞留；接头的最大外径控制在合理范围内，安装时相邻管路的最小排布间距无需额外放大，能够帮助工程人员在有限的设备空间内完成管路排布，降低洁净车间的管路布局成本。接头的密封端面采用平面密封设计，配套的卫生级硅胶或四氟密封圈可完全填充对接间隙，密封面无外露缝隙，不会在长期使用过程中积藏污垢，日常维护时仅需松开锁紧螺母即可更换密封圈、拆分管路进行检修，拆装效率远高于传统焊接式管路接头，能够大幅缩短生产线的停机维护时长。
