DN150法兰式钢化玻璃平面视镜结构

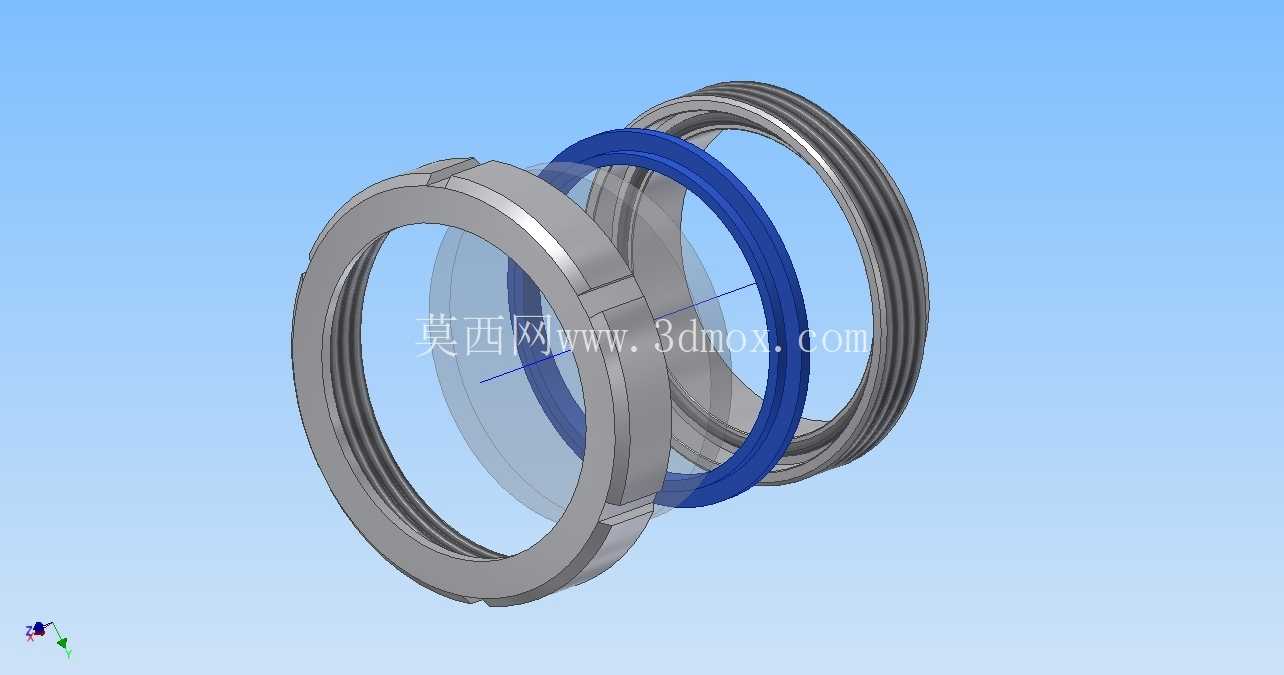

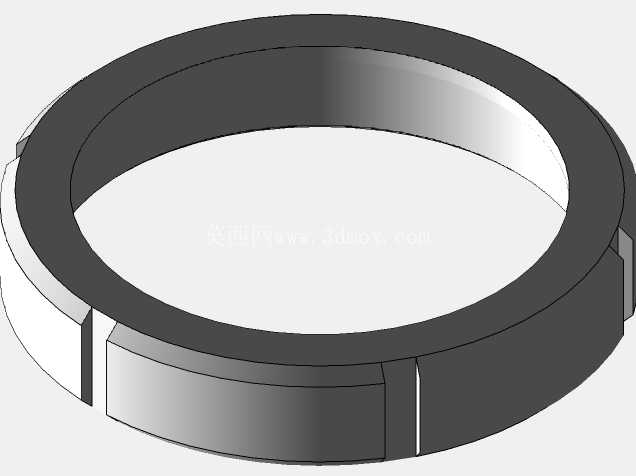

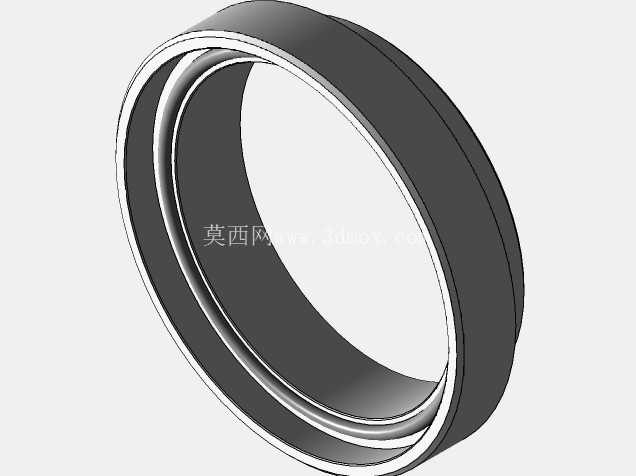

　　这款DN150规格的平面视镜，常被配置在承压储罐、流体输送管线、反应类容器的侧壁或顶部位置，用来让运维人员无需拆解设备就能直接观察内部介质的流动状态、液位高度、反应进程，是化工、食品饮料、制药、水处理等流程工业里常用的可视观测部件。整个视镜拆分为四个独立功能部件，分别是钢化玻璃视窗、外螺纹连接主体、锁紧螺母、PTFE材质密封圈，拆分式的结构设计既方便后期密封件老化后的更换维护，也能在玻璃视窗出现磕碰损伤时单独替换，不用整体报废整个视镜组件，能有效降低设备运维的备件成本。

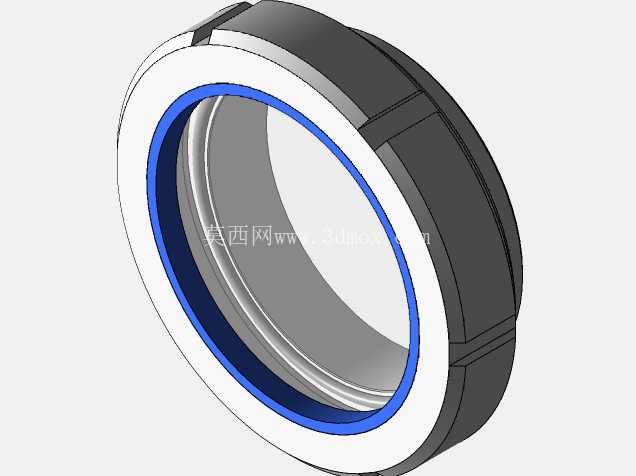

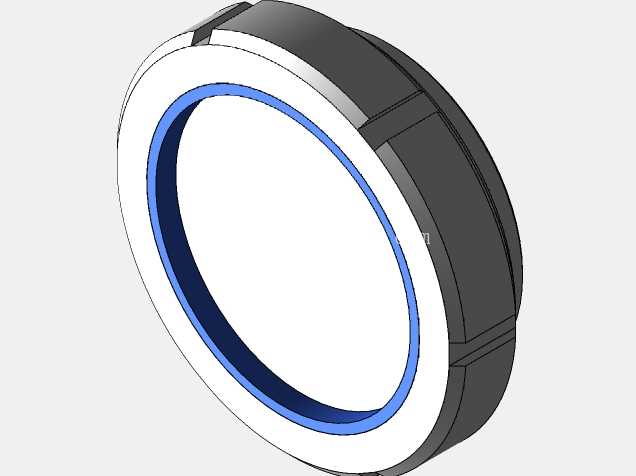

　　设计时首先考虑的是承压密封的可靠性，外螺纹件的法兰端面做了定位沉槽，用来嵌装PTFE密封圈，钢化玻璃视窗放置在沉槽内后，通过锁紧螺母的旋紧压力将玻璃与密封圈、主体端面压紧，PTFE材质的耐腐蚀性和蠕变特性能适配多数酸碱类流体介质，同时能缓冲玻璃受到的刚性压紧力，避免钢化玻璃因局部应力集中出现开裂。安装边界上，DN150的公称通径对应标准法兰的连接尺寸，外螺纹的螺距、锁紧螺母的对边尺寸都匹配常规管道安装的工装要求，安装时不需要定制特殊工具，用常规管钳、扭矩扳手就能完成装配，锁紧时的扭矩需要控制在合理范围，既要保证密封圈的压缩量达到密封要求，又不能压力过大压碎钢化玻璃。

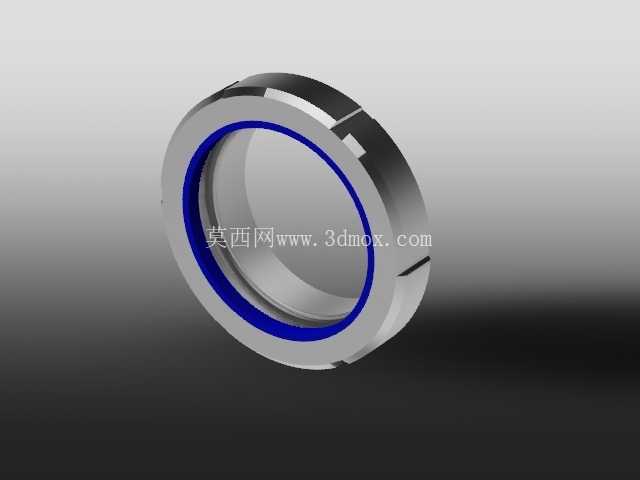

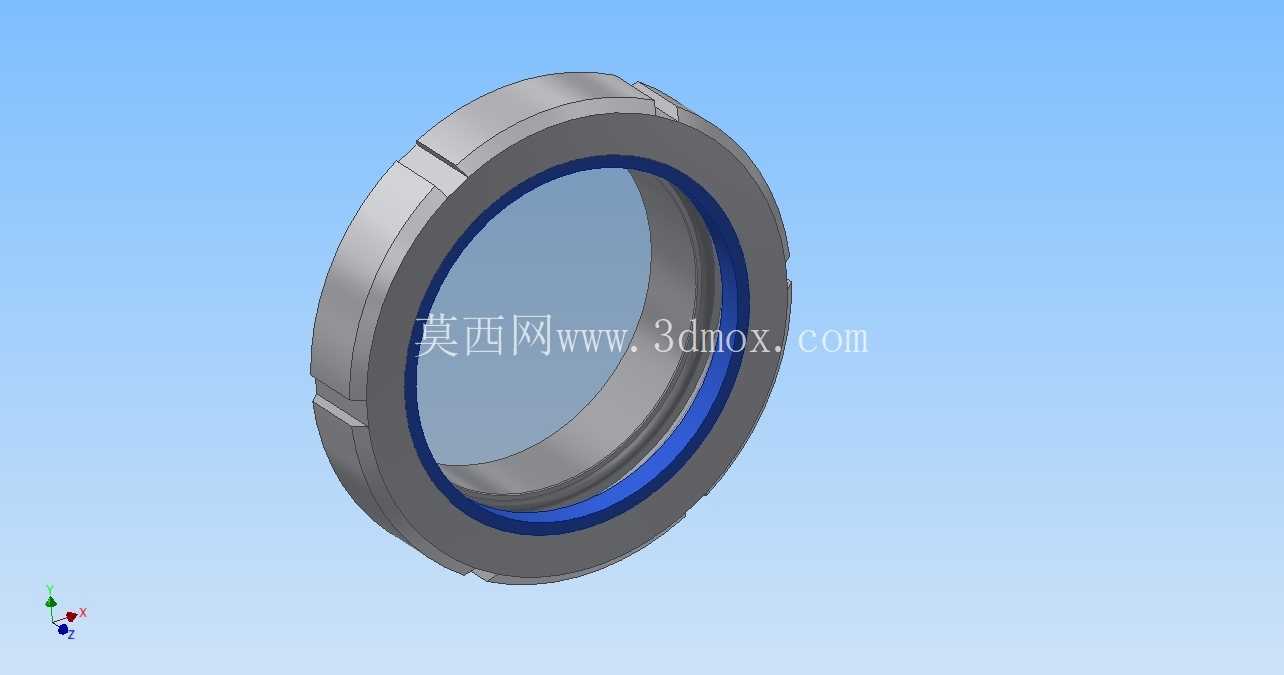

　　外形上视镜整体为环形同轴结构，外露的金属部分做了倒角处理，没有尖锐的棱角，避免安装运维时划伤操作人员，钢化玻璃的透光面做了平整度处理，观测时不会出现视觉畸变，能清晰呈现设备内部的真实状态。在不同的工况下，这款视镜可以适配常压到中低压的管线罐体，PTFE密封圈的耐温范围也能覆盖多数常规工业生产的温度区间，外螺纹件和螺母采用aisi304不锈钢材质，具备不错的防锈抗腐蚀能力，在户外或者有弱腐蚀介质的环境下也能长期稳定工作，不会轻易出现锈死无法拆解的问题。

　　结构建模时各部件的配合公差做了合理预留，密封圈的槽深和槽宽按照PTFE的压缩比设计，保证装配后密封面完全贴合无间隙，玻璃视窗的厚度经过承压校核，能满足对应公称压力下的强度要求，不会在正常工作压力下出现破裂泄漏的情况。
