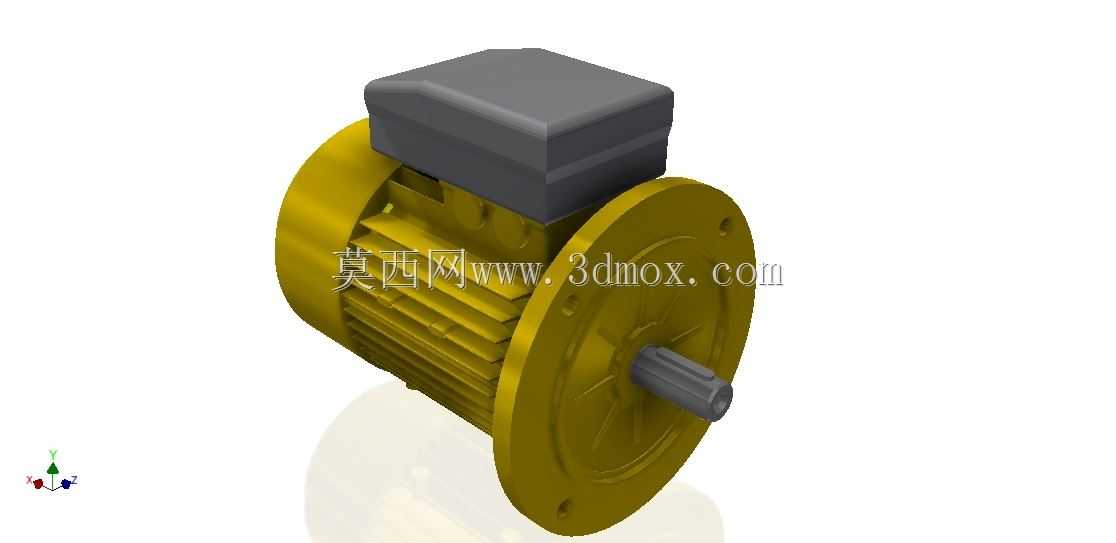

单相金钢法兰安装异步电动机三维结构

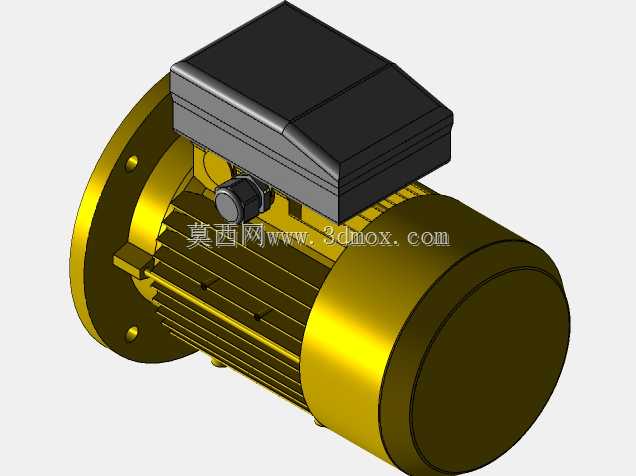

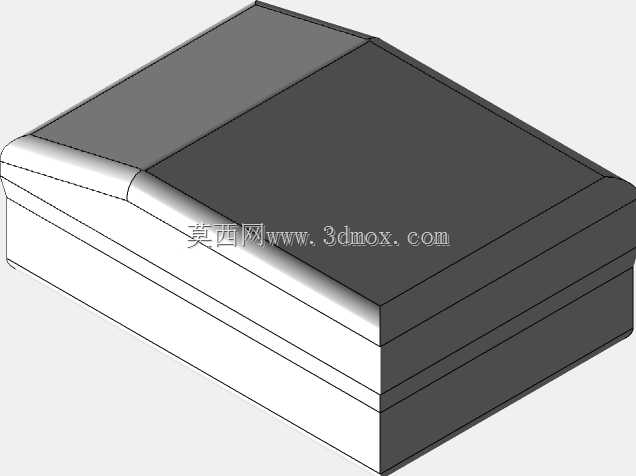

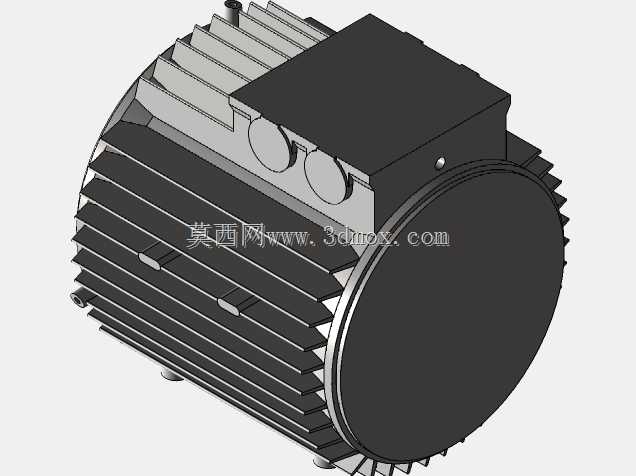

这款单相异步驱动装置的三维结构，在建模阶段优先考量了中小功率传动场景的安装适配性，日常可配套小型输送辊道、食品加工单机、农用辅助机具、小型风机水泵等设备作为动力源，输出端采用花键轴结构，相比普通平键轴能传递更大扭矩，同时降低轴头与配套连接件的应力集中问题，适配频繁正反转的短时工况需求。从结构设计逻辑来看，建模时先确定了法兰安装面的基准定位，前端圆形法兰带均匀分布的安装通孔，可直接贴合设备的安装立板完成固定，无需额外加装过渡连接座，能有效压缩动力端的轴向安装空间，适合安装边界紧凑的设备布局。机壳部分采用带轴向散热筋的铸铝质感结构建模，散热筋沿电机轴向平行排布，既可以增加壳体与空气的接触面积提升自然散热效率，筋条的走向也兼顾了壳体的结构强度，在电机运行产生振动时，筋条可分散壳体受力，避免长期运行出现壳体形变。顶部的接线盒采用独立腔体结构建模，与机壳主腔体做了分隔设计，实际生产中可在接线腔与主腔体之间加装密封垫，防止外部粉尘、水汽进入绕组区域，接线盒的开盖方向预留了足够的操作空间，方便现场布线时的接线操作，无需额外挪动电机整体位置。输出轴的伸出长度、轴径尺寸都按照通用单相电机的安装规范做了匹配建模，轴端预留了卡簧槽位置，可配套轴用挡圈限制配套传动件的轴向窜动，法兰止口的尺寸公差在建模时参考了通用安装标准，能保证与配套设备安装孔位的同轴度，降低装配时的调整难度。建模过程中对电机内部的绕组、定子转子部分做了简化占位处理，重点还原了外部安装接口、壳体结构、接线盒位置这些选型和装配时需要重点核对的结构要素，结构工程师在做设备整体布局时，可直接调用该模型核对安装空间、连接尺寸，无需重新测绘外部结构，能大幅缩短前期方案设计的建模周期。在安装边界的考量上，模型还原了电机的最大外轮廓尺寸，包括顶部接线盒的凸起高度、散热筋的最大外圆直径、法兰安装面的固定孔分布圆直径，这些尺寸都是设备布局时需要预留空间的关键参数，避免出现安装时与周边结构件干涉的问题。机壳底部的结构也做了还原，除了法兰立式安装外，也可适配卧式安装脚座的加装需求，满足不同安装姿态的使用场景。
