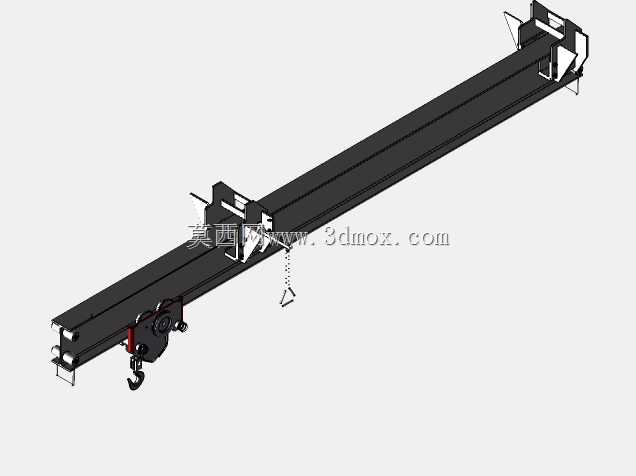

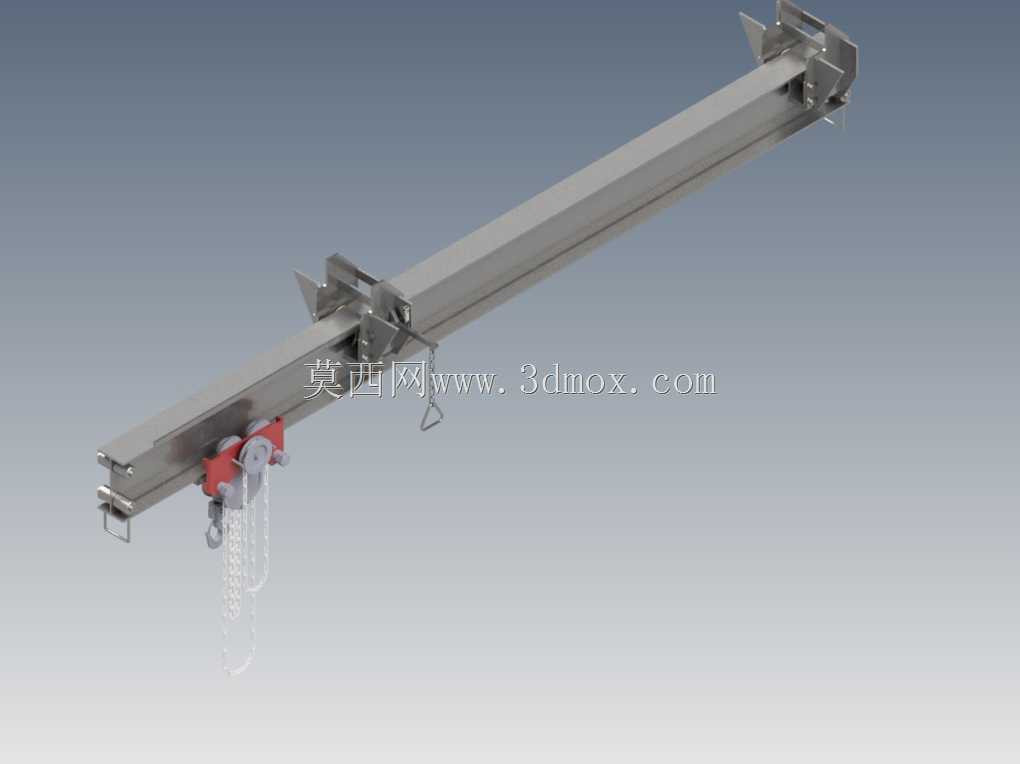

车间集装箱吊装用可滑动活动横梁结构

在生产制造车间的物料周转、集装箱装卸作业场景中，这类活动横梁是适配车间内定点集装箱装卸、重型零部件跨工位转运的核心配套承载构件，主要搭配手拉葫芦等轻小型起重吊具使用，解决车间固定起重点位覆盖范围有限、集装箱内部或边缘重物无法直接垂直起吊的作业痛点，尤其适用于机加工车间重型工件出入集装箱、仓储区域集装箱散货吊装的作业需求，无需额外铺设长距离起重轨道，就能在有限的车间空间内拓展起重作业的覆盖范围。该活动横梁的核心功能是作为可移动的起重承载支点，横梁主体采用高强度矩形型钢作为主承载梁体，自身具备足够的抗弯抗扭性能，能够承受额定范围内的竖向起吊载荷，两端设置的卡位锁紧结构可以快速卡接在集装箱顶部的边缘边框或者临时架设的支撑座上，无需复杂的螺栓固定工序，作业人员可以快速完成横梁的架设与位置调整。横梁上配套的滑动小车可以沿着梁体的长度方向顺畅移动，小车下方预留的吊点可以直接挂接手拉葫芦或者电动葫芦，吊重作业时可以沿着横梁横向调整吊点位置，精准对齐重物的重心，避免起吊过程中重物出现倾斜、晃动的问题，降低吊装作业的安全风险。从设计思路来看，这款活动横梁优先考虑了车间作业的便携性与通用性，整体结构采用模块化拆分设计，单个构件重量控制在人工可搬运的范围内，无需借助大型起重设备就能完成横梁的组装与移位；两端的卡位结构做了可调节间距的设计，能够适配不同宽度规格的标准集装箱开口尺寸，锁紧机构采用偏心压块式设计，卡接到位后可以自动锁止，承受竖向载荷时会越压越紧，不会出现滑脱的风险；梁体的滑动面做了光滑耐磨处理，滑动小车的滚轮采用内嵌轴承结构，横向移动吊点时阻力极小，作业人员在地面牵拉吊具就能轻松调整吊点位置，无需攀爬至高处操作。从安装边界与尺寸适配来看，横梁的总长度略大于标准集装箱的内部净宽，两端伸出的卡位段长度控制在合理范围，既保证卡接时有足够的支撑接触面积，又不会过多占用集装箱的顶部作业空间；梁体的截面高度经过载荷校核，在满足额定起重量抗弯要求的前提下，尽可能压缩自身高度尺寸，降低起吊作业所需的竖向净空，适配车间层高有限、集装箱内部竖向空间不足的作业场景；滑动小车的行程覆盖横梁的有效承载段，两端设置有限位挡块，避免小车移动超出行程出现脱轨坠落的问题，整体结构没有多余的冗余设计，所有构件都服务于承载、移动、锁紧三个核心功能，能够在车间集装箱装卸作业中大幅提升吊装效率，降低作业人员的劳动强度，减少对大型固定起重设备的依赖。
