海上平台作业用篮式集装储运结构

做海工配套结构设计快十二年，经手的离岸平台储运类构件少说也有七八十套，这次的篮式集装结构，是去年给南海某钻井平台做物料补给配套时出的方案。先从实际场景说，离岸平台的甲板可用面积极其紧张，常规标准集装箱的直角棱边在风浪天吊装对位时，很容易磕碰甲板护栏或者已就位的设备，而且平台上零散物料、工具、耗材的周转，用大尺寸标箱灵活性太差，才催生了这种带斜导面的篮式集装结构。

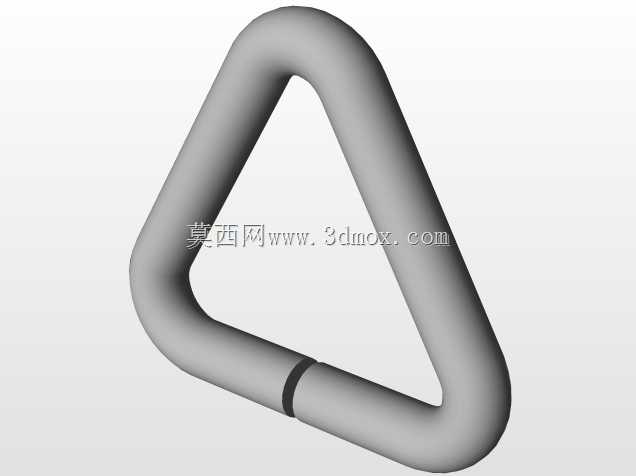

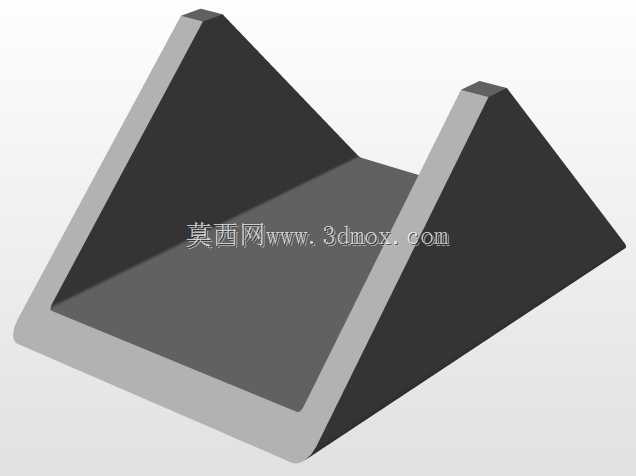

先讲设计思路的落地，最开始做草绘的时候，先卡的是平台吊机的作业边界：平台常用的甲板吊额定吊重覆盖范围内，单组集装结构满载总重不能超过2.8吨，所以主体板材选的是6mm厚的船用耐候钢，折边处做15°的外倾导角，就是图里看到的斜向顶面结构——这个角度不是随便定的，是算过平台常年主导风向的风载荷系数，斜面能把横风带来的侧向推力降低近三成，同时吊装时吊具对位的容错空间更大，哪怕吊点偏个100mm左右，导面也能顺着滑进就位位置，不用工人在风浪里伸手硬拽对位，能减少不少高空作业风险。

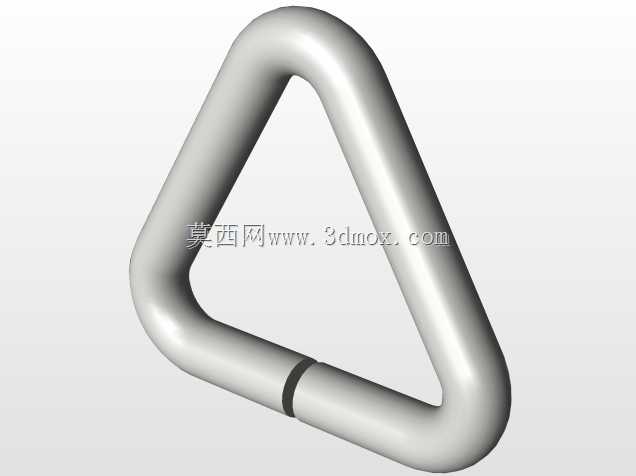

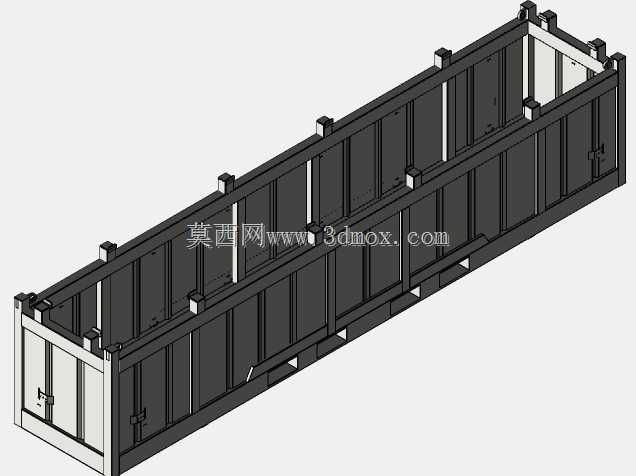

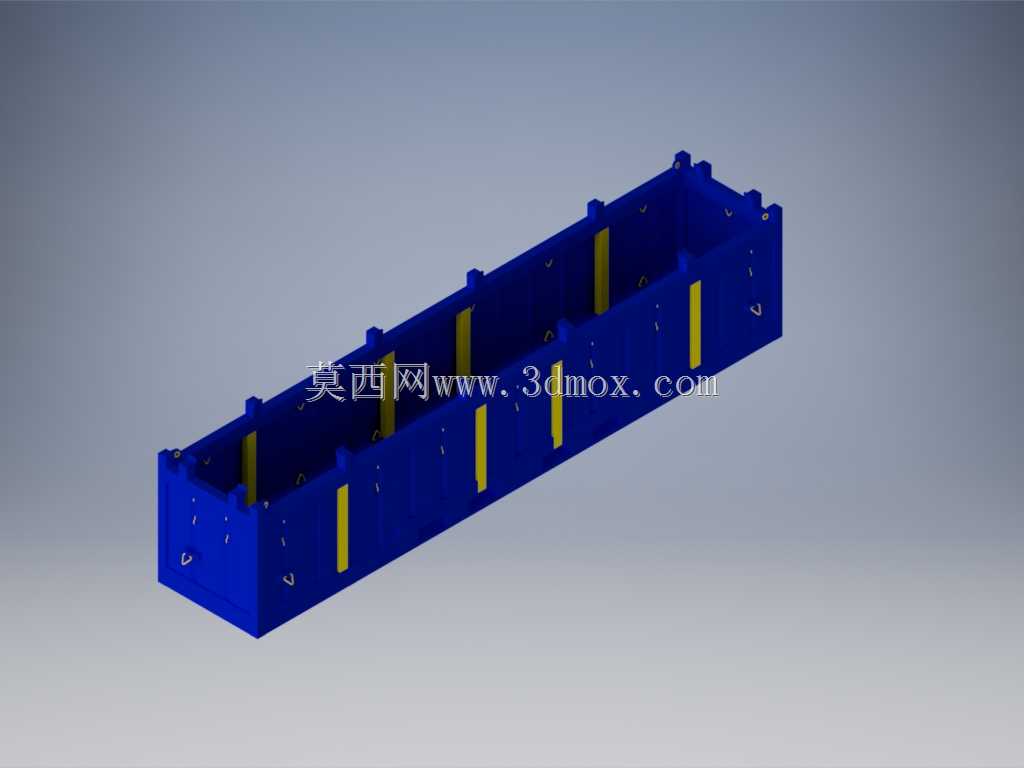

建模的时候是用Inventor做的全参数化驱动，第一步先画基准面，把甲板安装的限位块位置先定死，四个底角的定位卡槽尺寸严格匹配平台甲板的标准系留槽，横向跨距1820mm，纵向长度2450mm，整体高度1100mm，这个尺寸刚好能叠两层放进平台补给船的货舱，不浪费舱容。第二步做主体薄壁特征，侧板和斜顶的折边处留20mm的焊接坡口，建模时直接把焊接收缩余量算进去，每道折边的补偿量设0.8mm，避免后期下料焊接后尺寸超差卡不进系留位。第三步做内部的快装分隔条安装孔，孔位按100mm间距阵列，用户可以根据储运的物料尺寸，自己插分隔板分成不同大小的储物格，不管是放五金工具、管线接头还是袋装耗材，都能固定住不会在风浪天晃得乱撞。

实际使用的时候，这个结构没有做全封闭的顶板，斜向的导边其实是半开放的篮式围挡，一方面是减重，另一方面吊装时工人能直接看到内部物料的固定情况，不用开盖检查。底角做了嵌入式的叉车孔，不管是平台上的叉车转运，还是码头堆场堆垛，都能直接适配通用叉车的叉齿尺寸，不用额外做吊具转换。之前在平台现场调试的时候，发现之前用的标箱在暴雨天容易积海水，腐蚀特别快，这次建模时特意在四个底角开了直径12mm的泄水孔，斜顶的折边处做了5°的内倾导水槽，浪溅或者雨水能直接顺着导水槽从泄水孔排走，不会在结构内部积留盐雾积水，能把结构的免维护使用周期拉长近两年。

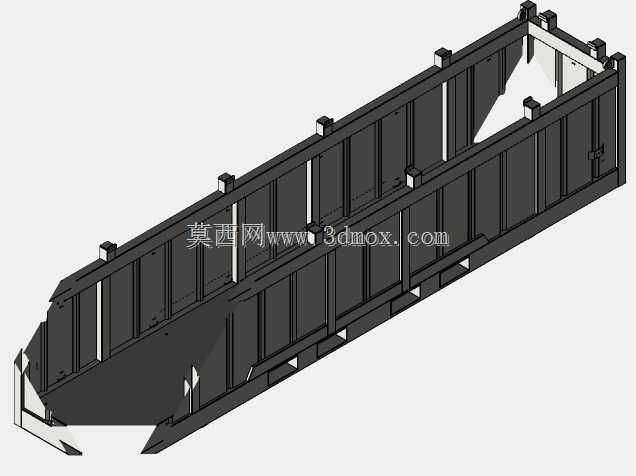

建模收尾的时候，特意做了干涉检查，把吊点的加强筋位置和内部分隔条的活动范围做了碰撞验证，确保不管分隔条调到哪个位置，都不会和吊具、叉车叉齿发生干涉，工程图导出的时候直接把焊接符号、形位公差都带全，车间拿到模型就能直接转下料程序，不用二次核对尺寸，省了不少前后端对接的时间。
