NEMA23数控铣床电机安装衬垫结构

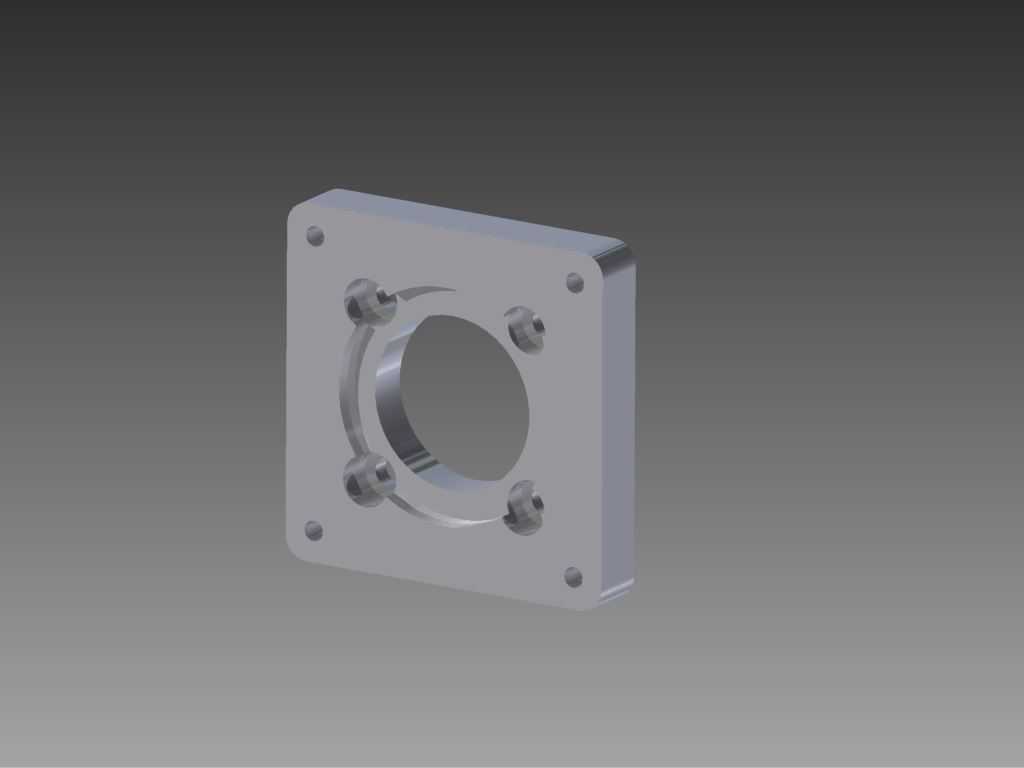

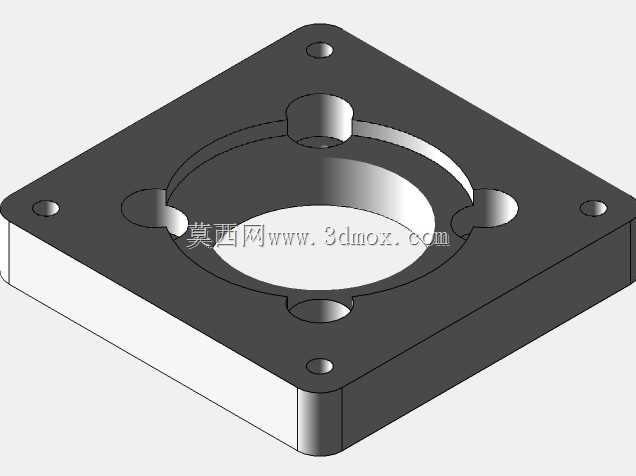

在数控铣床的进给轴驱动单元装配环节，电机与设备安装基面的衔接精度直接决定传动系统的同轴度表现，这款NEMA23规格的安装衬垫，正是针对57系列步进电机适配铣床安装位开发的过渡衔接零件。日常车间做设备改造或者旧机维护时，经常遇到电机输出端与安装基面存在加工公差、或者传动连接座与电机端面贴合不严的问题，这类衬垫的核心作用就是填补安装间隙，同时保证电机轴与丝杠输入端的同轴度偏差控制在允许范围内，避免因安装错位导致的联轴器磨损、电机运行异响甚至进给轴定位不准的问题。从结构设计来看，这款衬垫采用方形法兰式主体结构，中心开设大尺寸通孔用于避让电机输出轴与联轴器的安装空间，四个角位布置沉头安装孔，对应NEMA23标准电机的安装孔位尺寸，孔位公差按照IT7级精度设计，既保证安装时螺栓能顺利穿入，又不会因为孔位间隙过大导致电机安装后出现偏移。靠近中心孔的四个螺纹安装位，是用于衬垫与设备安装基面的预固定，装配时可以先将衬垫锁定在铣床的电机安装立板上，再将电机对准衬垫的定位止口推入锁紧，能大幅降低现场装配的对位难度，尤其是在设备内部操作空间狭窄、无法多人配合对位的场景下，这种预固定结构能有效缩短装配工时。设计时特意将衬垫的贴合面做了平面度要求，两个安装端面的平面度公差控制在0.02mm以内，避免衬垫本身的平面误差导致电机安装后出现端面跳动，衬垫的厚度尺寸经过匹配计算，刚好能让电机轴伸出长度与联轴器的夹持长度匹配，不会出现轴伸过长顶坏编码器、或者轴伸过短导致联轴器夹持力不足打滑的问题。在实际应用场景中，这类衬垫除了用于新设备的原厂装配，也大量用于普通铣床数控化改造、旧机床进给轴电机更换的场景，很多车间在替换不同品牌的同规格NEMA23电机时，会遇到电机端面凸台尺寸与原有安装位止口不匹配的问题，通过更换对应尺寸的安装衬垫，就能不用重新加工设备的安装基面，大幅降低改造成本。衬垫的边角做了小倒角处理，既避免安装时锐边划伤操作人员，也能在装入安装位时起到导向作用，不会因为边角毛刺卡滞在安装槽内。考虑到机床加工环境存在切削液、金属碎屑的问题，衬垫的材质选用具备一定刚性的金属材料，长期使用不会出现受压变形的问题，能持续保证电机安装位置的精度稳定性，避免长期运行后因为衬垫形变导致的传动精度下降。
