水箱浮球阀液位控制结构设计

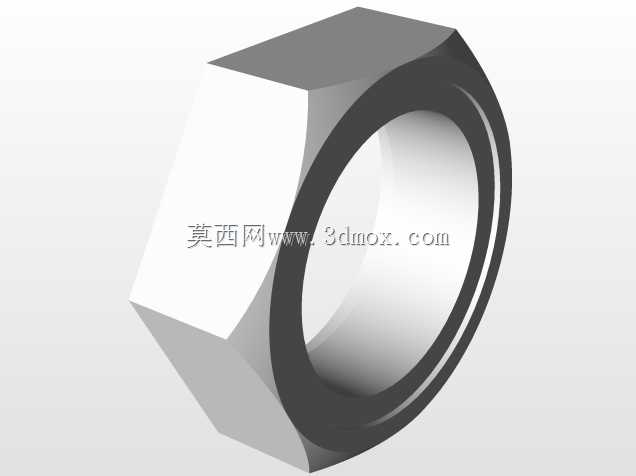

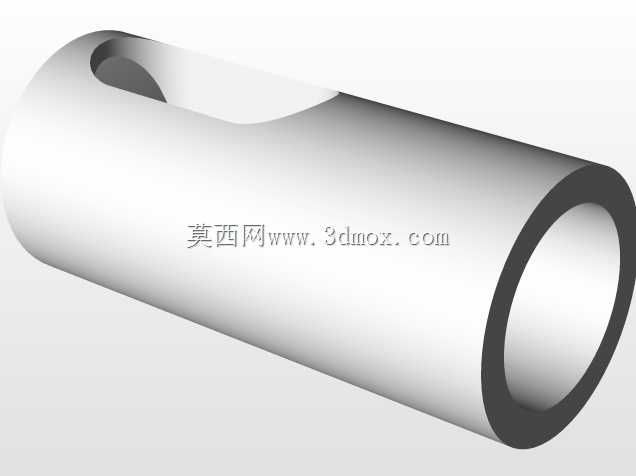

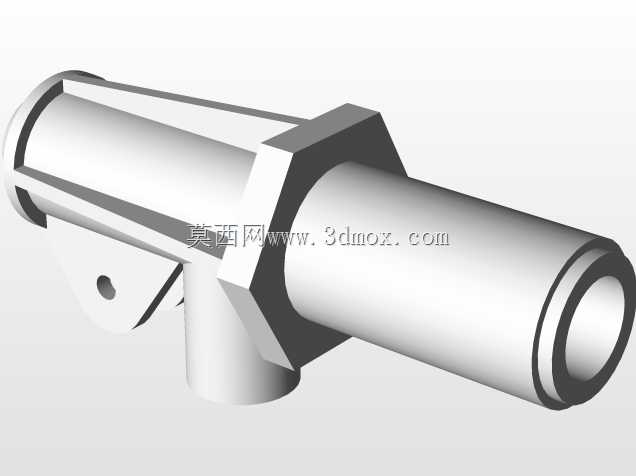

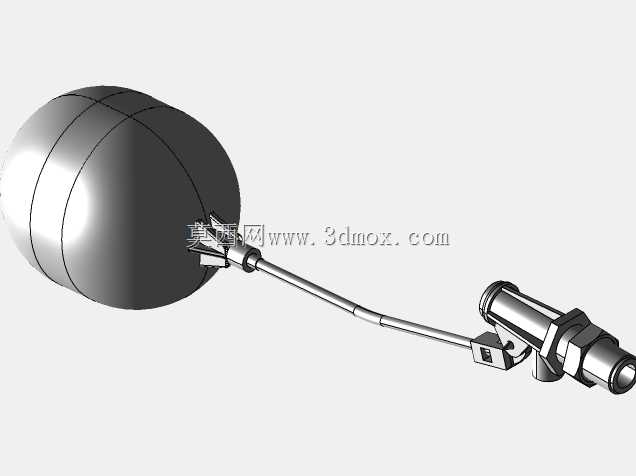

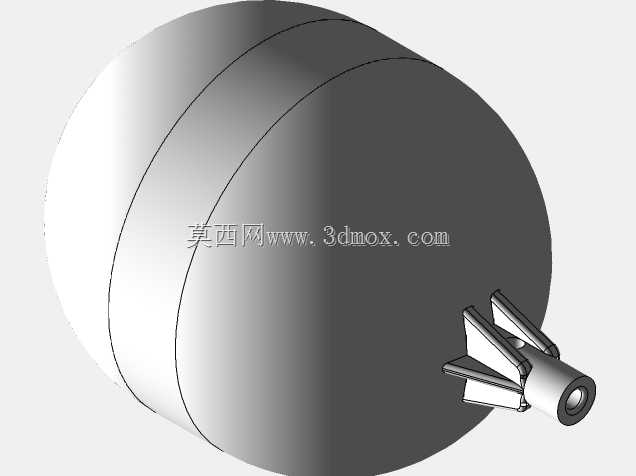

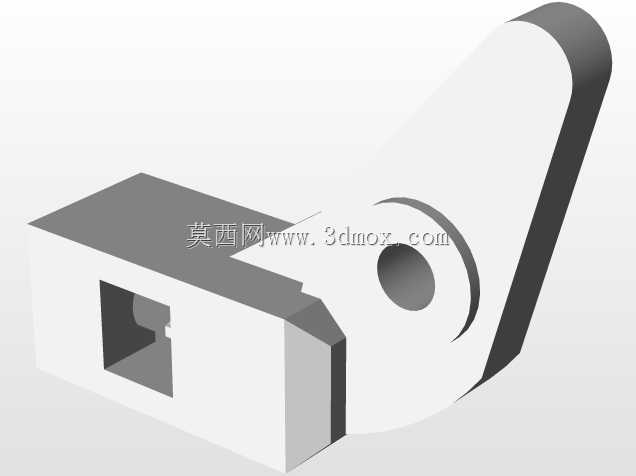

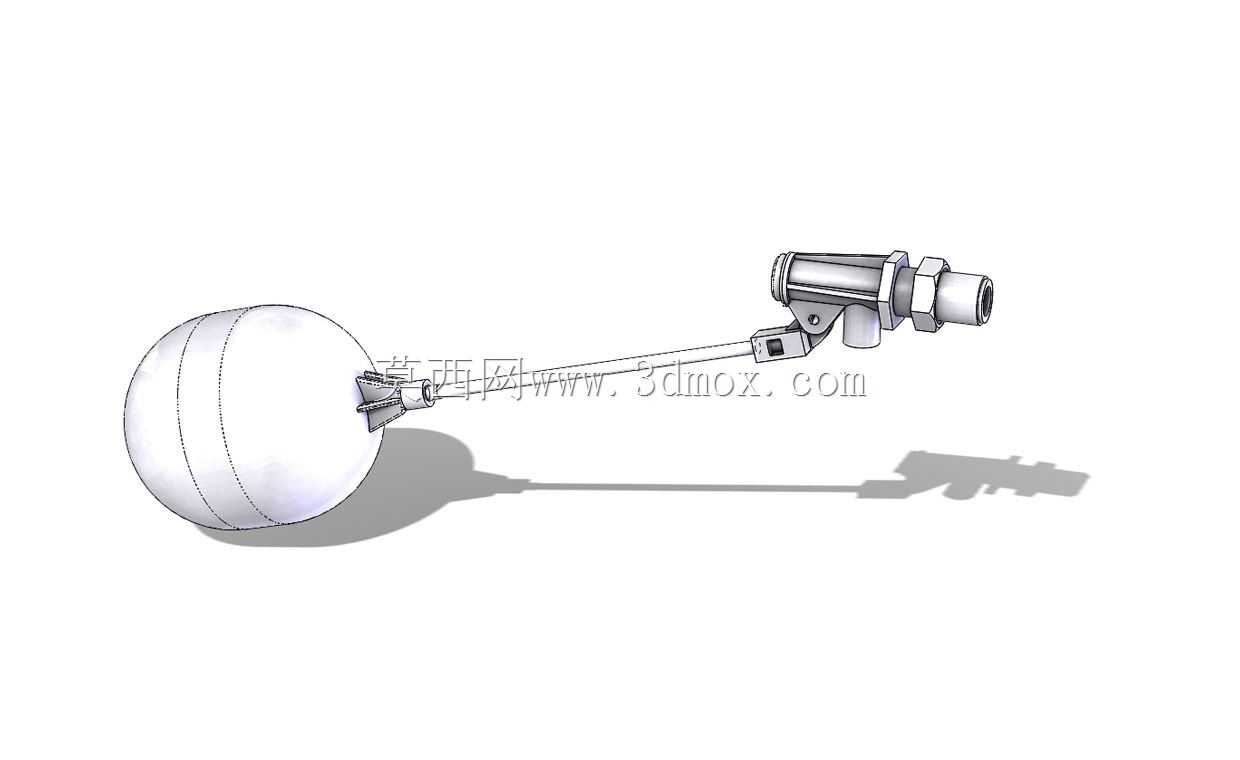

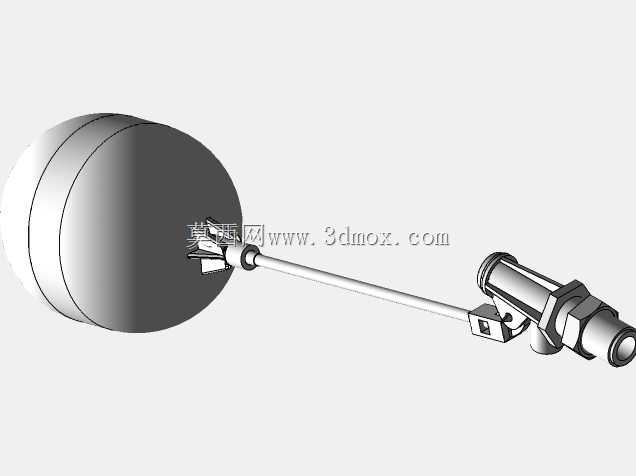

这款浮球阀结构主要应用于常压储水水箱、水塔、小型供水储水设备的液位自动控制场景，是民用供水、小型工业循环水系统、暖通补水系统中极为常见的液位管控部件，核心作用是无需外接电源与人工干预，即可自动维持储水容器内的水位在设定区间，避免出现溢水跑水或者水位过低无法正常供水的问题。从实际使用功能来看，该结构依靠浮球随水位升降的浮力变化驱动阀芯启闭，当水箱内水位下降到设定下限值时，浮球随水位下落，通过杠杆摆臂带动阀芯开启，进水通道导通开始向水箱内补水；当水位上升到设定上限值时，浮球受浮力抬升，通过摆臂传递力矩推动阀芯闭合，切断进水通路停止补水，整个控水过程完全依靠机械结构实现，可靠性强，无需电控元件配合，适配绝大多数无复杂控制需求的开式储水场景。在设计思路上，这款浮球阀采用了经典的杠杆力矩放大结构，将浮球的直线浮力位移转化为摆臂的旋转力矩，通过合理设置摆臂的力臂比例，仅需较小的浮球浮力即可提供足够的阀芯密封压紧力，既保证了关闭状态下的密封性能，避免长期使用出现滴漏问题，也让启闭动作的水位触发阈值更稳定，不会出现频繁开关的水锤问题。整体结构分为进水连接端、阀芯腔体、摆臂传动结构、空心浮球四个部分，进水端采用标准外螺纹连接结构，可直接匹配常规供水管道的内螺纹接口，安装时无需额外定制转接件；阀芯腔体采用直通式流道设计，进水阻力小，在常规市政供水压力下即可满足大流量补水需求，同时阀芯密封面采用平面密封结构，抗水中杂质卡滞的能力更强，适配水质一般的供水场景。从安装边界来看，该浮球阀整体安装长度适配常规家用及小型商用储水箱的侧壁安装厚度，摆臂的摆动行程经过合理校核，安装时仅需在水箱侧壁对应高度开设匹配进水螺纹的安装孔，将阀体从水箱内部穿出锁紧即可，浮球的安装位置距离水箱侧壁、顶部、底部都预留了足够的安全间隙，不会在浮球升降过程中与箱壁或者水箱内其他构件发生剐蹭卡滞；浮球采用薄壁空心密封结构，在保证足够浮力的前提下尽可能缩小自身体积，减少对水箱内部储水空间的占用，同时浮球表面光滑无死角，长期浸泡在水中也不易附着水垢杂质，能长期维持浮力稳定性，避免因浮球进水增重导致的水位控制失效问题。
