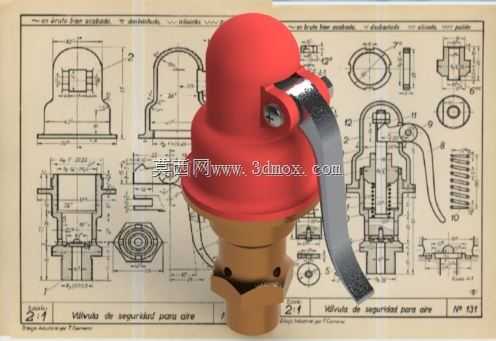

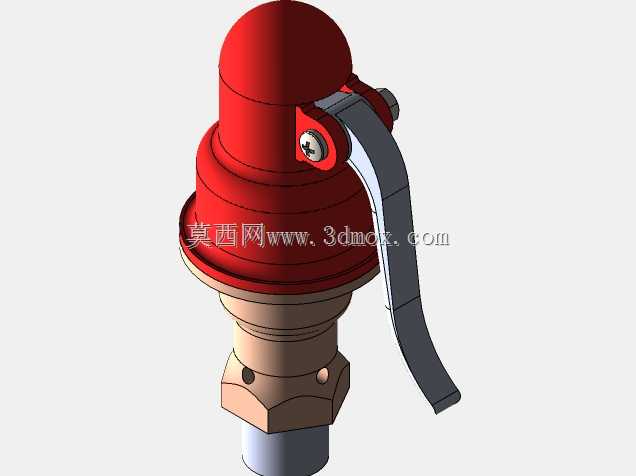

带扳把式快接结构的安全截止阀设计

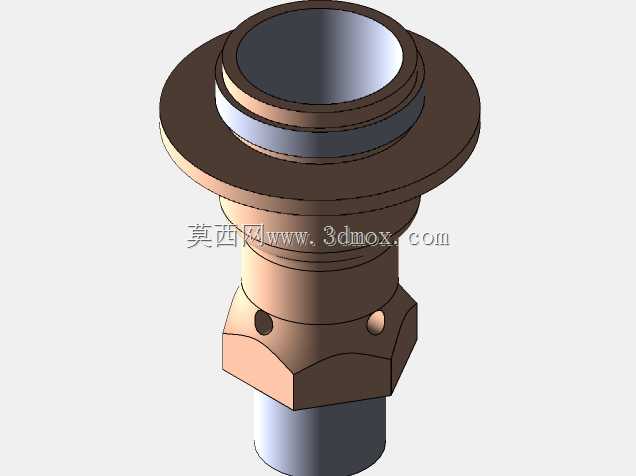

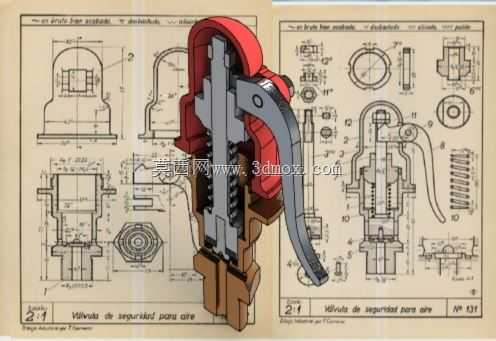

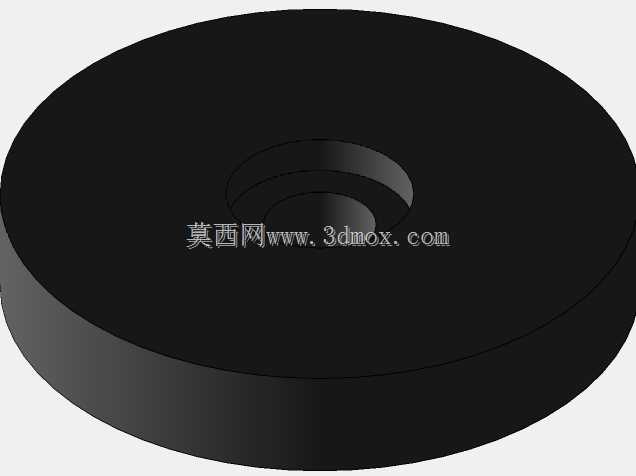

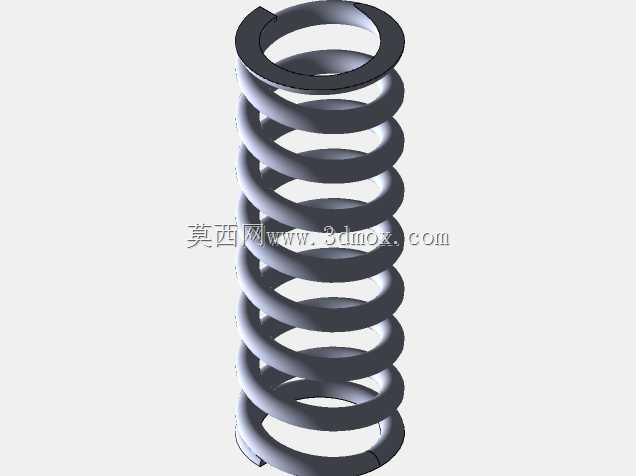

这款手动安全截止阀主要应用在低压流体输送管路系统中，常见于小型工业流体管线、实验室气液管路、民用供水供气支路以及小型设备的流体通断控制场景，核心作用是在管路检修、设备维护或者出现流体压力异常波动时，快速切断介质通路，避免介质泄漏、压力过载引发的设备损坏或者安全隐患，相比普通旋拧式截止阀，它的扳把式操作结构可以实现单手快速启闭，操作行程短，响应速度快，在应急关断场景下的操作效率远高于传统手轮结构的阀门。从功能特性来看，这款阀门采用了弹簧复位辅助密封结构，内部设置的压缩弹簧可以在阀瓣闭合时提供持续的密封预紧力，避免因为管路振动、介质压力波动导致阀瓣移位出现渗漏，同时扳把锁定结构可以在阀门全开或者全闭位置实现卡位固定，防止误触扳把导致的通路意外通断；阀体下部采用了快插式连接结构，不需要额外套丝或者法兰固定，直接对准对应规格的管路端头推入即可完成密封连接，大幅降低现场安装的操作难度，也减少了安装过程中密封件错位、连接扭矩不达标导致的泄漏风险。在设计思路上，这款阀门优先考虑了操作便捷性与密封可靠性的平衡，整体采用轴向直通式流道设计，介质在阀体内的流向转折少，流阻系数远低于角式截止阀，能够减少管路输送过程中的压力损失；扳把的力臂长度经过匹配设计，操作时不需要施加过大的扳动力即可完成阀瓣的升降动作，即使是手部力量较小的操作人员也可以轻松完成启闭操作；内部密封件采用嵌入式安装结构，与阀瓣、阀体的接触位置设置了定位台阶，避免介质长期冲刷导致密封件移位脱落，同时密封件的更换不需要完全拆解阀体，只需要拆下扳把端盖即可取出内部密封组件，后期维护成本更低。从安装边界来看，这款阀门整体结构紧凑，轴向安装长度较短，扳把在全开状态下的侧向伸出距离控制在合理范围内，不会占用过多的管路周边安装空间，可以适配空间局促的设备内部管路布局；阀体下部的快接端头适配常规规格的柔性管路与硬质金属管路，安装时只需要保证管路插入深度达到标定位置即可实现可靠密封，不需要预留额外的扳手操作空间，上部扳把的操作角度经过限位设计，启闭转动过程中不会与周边相邻的管路、设备部件发生干涉，能够适配多种复杂的管路排布场景。
