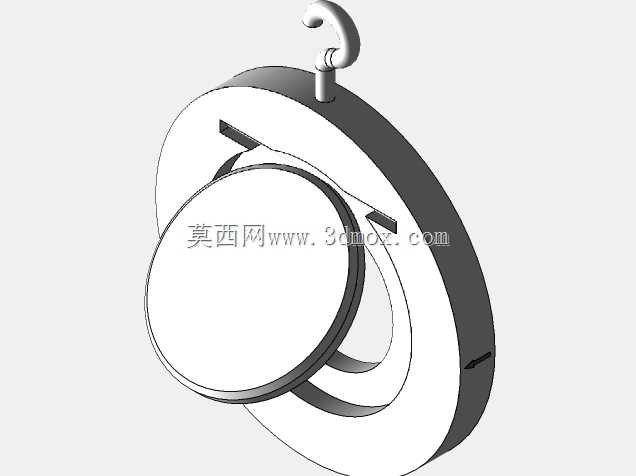

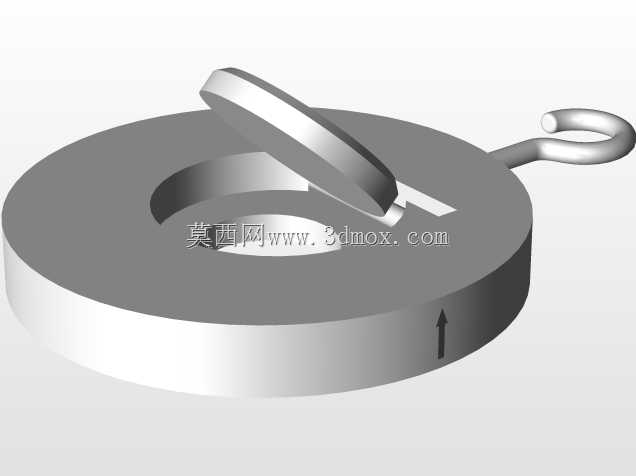

对夹式止回阀DN40至DN150规格结构设计

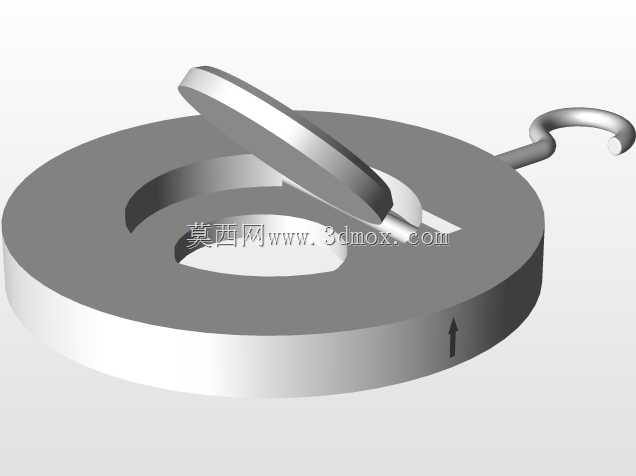

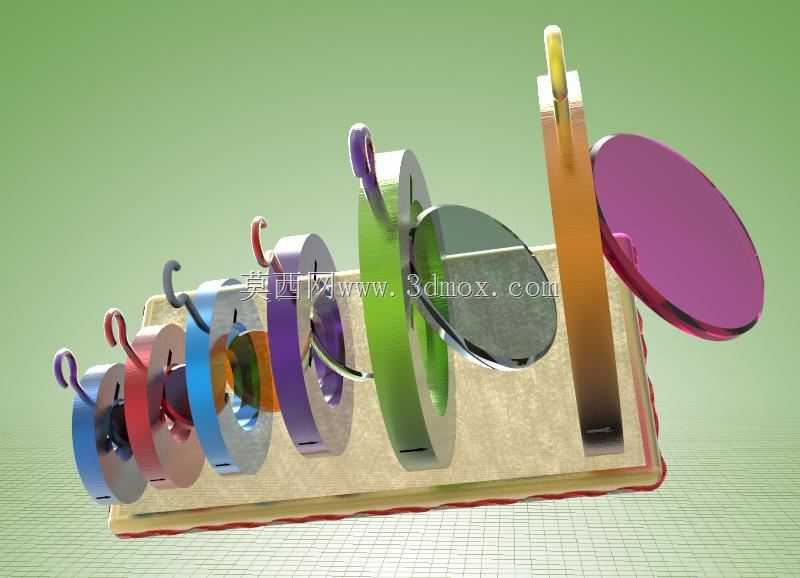

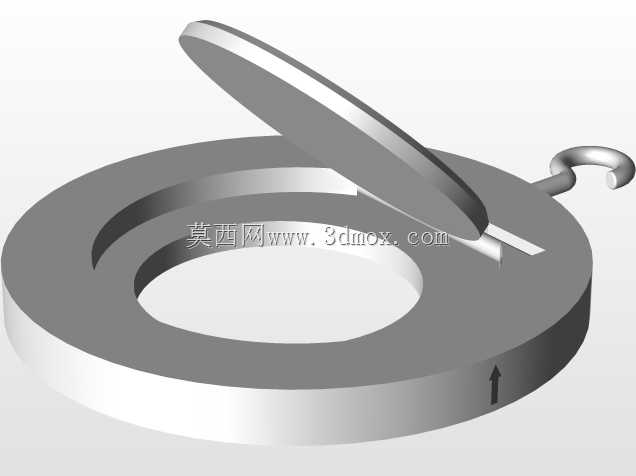

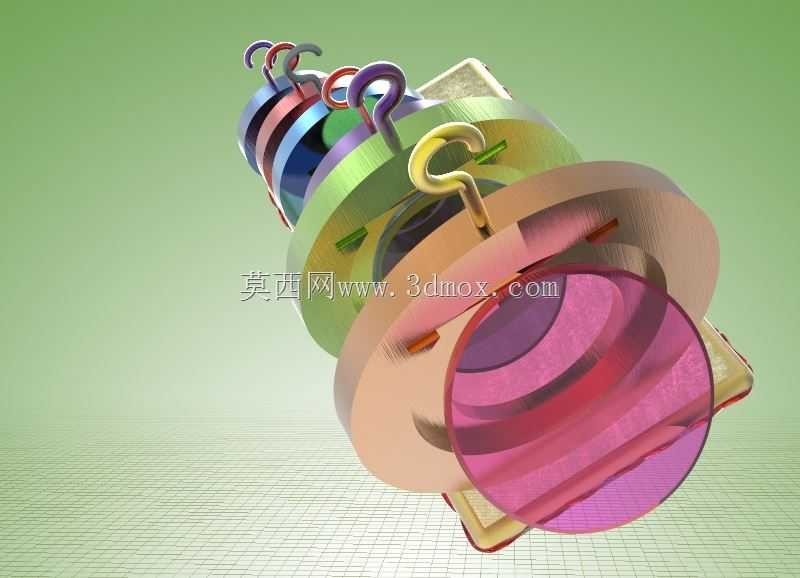

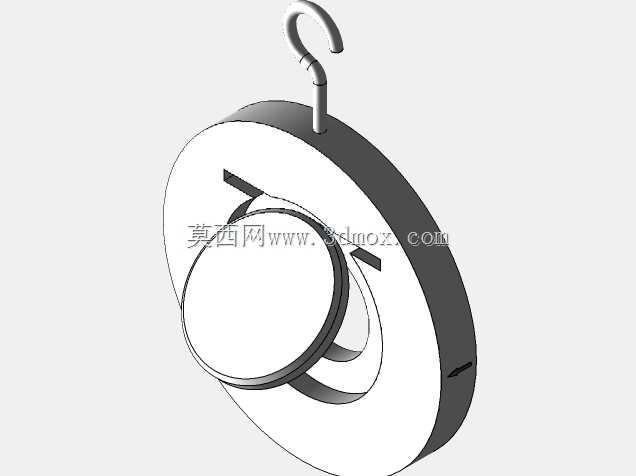

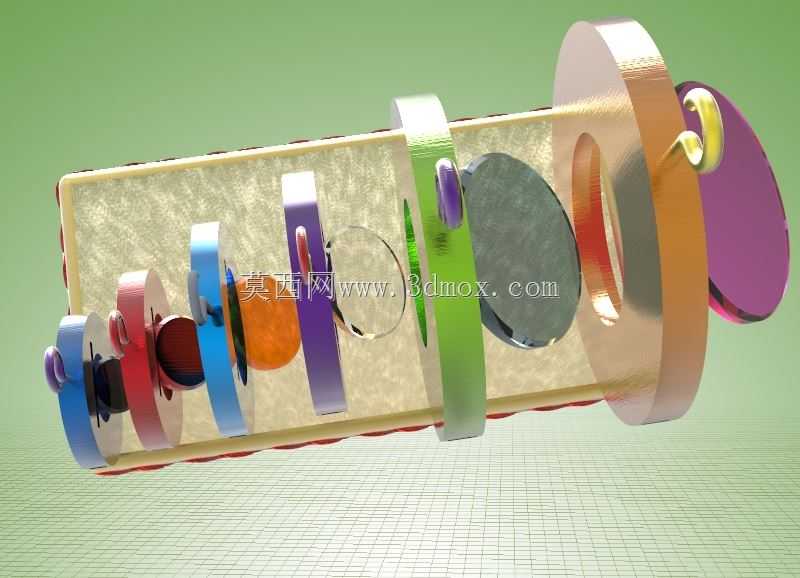

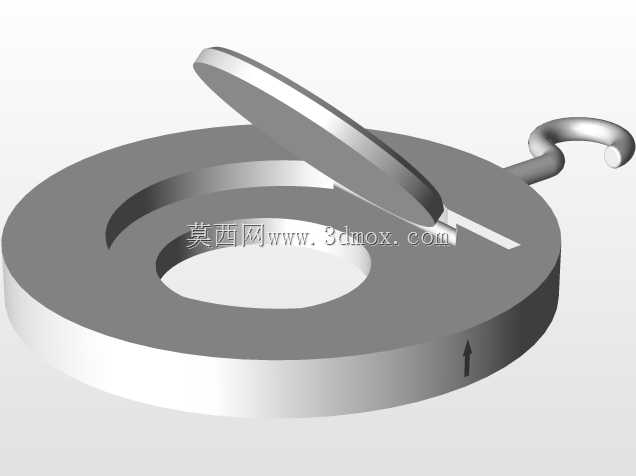

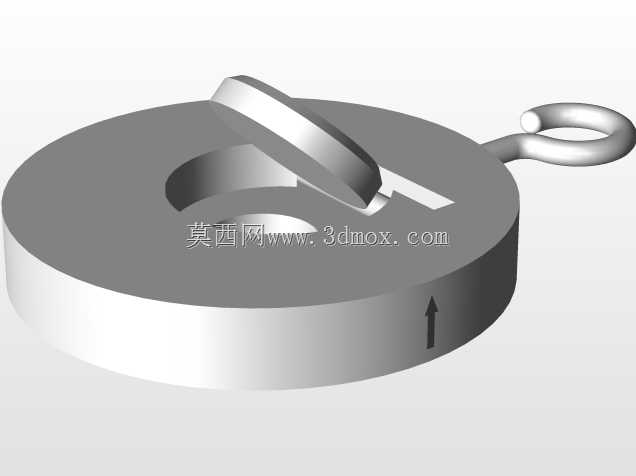

在民用建筑给排水、工业流体输送、市政管网搭建、化工介质传输等诸多涉及管道布设的场景中，止回阀是保障管路系统稳定运行的核心部件之一，本次呈现的对夹式止回阀覆盖DN40到DN150的常用通径区间，能够适配多数中小口径管路的单向通断需求。这类止回阀的核心作用是依托介质自身的流动压力实现阀瓣的自动启闭，当介质按照设计方向正向流动时，流体推力会顶开阀瓣让管路保持通畅，一旦介质出现倒流趋势，反向的流体压力加上阀瓣自身的重力或配套复位结构的作用力，会快速将阀瓣压紧在密封面上，彻底截断介质回流路径，避免管路内的介质倒灌对上游设备造成冲击，比如在水泵出口位置安装这类阀门，就能有效防止停泵瞬间的水锤回流损坏水泵叶轮，在供暖系统、给排水立管中也能避免介质反向流动造成的系统压力紊乱、不同层级介质串流等问题。从设计思路来看，这款对夹式止回阀采用了薄型化的对夹结构设计，相比传统法兰式止回阀大幅压缩了阀体自身的轴向长度，不需要在阀体两端设置独立的法兰连接结构，安装时只需要将阀体夹在两片管路法兰之间，穿过配套的螺栓紧固即可完成固定，这种设计不仅减少了阀门自身的材料消耗、降低整体重量，还能大幅节省管路安装的空间占用，尤其适合布设空间紧凑、管路排布密集的车间管廊、设备夹层等场景。在功能特性上，该系列止回阀的阀瓣采用了多通径适配的流线型结构设计，阀瓣表面做了平滑的圆弧过渡，能够减少介质正向流动时的阻力损失，降低管路系统的输送能耗，密封面采用了贴合度更高的环形密封结构，阀瓣闭合时能够实现整圈均匀压紧，避免出现局部密封不严导致的内漏问题，同时阀瓣的启闭行程经过精准核算，既保证了全开状态下有足够的通流面积，也能让阀瓣在介质倒流时快速响应闭合，缩短闭合行程带来的时间差，减少回流介质的冲击量。从安装边界来看，DN40到DN150的通径覆盖了日常管路系统中最常用的支管、干管连接尺寸，阀体的外轮廓尺寸经过统一规划，对应通径的阀体外径、螺栓孔对位尺寸完全匹配同压力等级的标准管路法兰，安装时不需要额外加工定制法兰配件，轴向安装尺寸远小于同通径的升降式、旋启式止回阀，哪怕是已经完成布设的管路需要加装止回装置，也只需要拆开对应位置的法兰留出极小的间隙就能装入，不需要大范围调整原有管路的排布位置。阀体外部的结构做了均匀的受力加强设计，在螺栓紧固的位置设置了局部加厚的承压台，避免法兰夹紧时阀体受力不均出现变形，整体结构没有多余的突出部件，安装完成后外轮廓规整，也方便后续做管路的保温层包裹、防腐涂装等配套施工。
