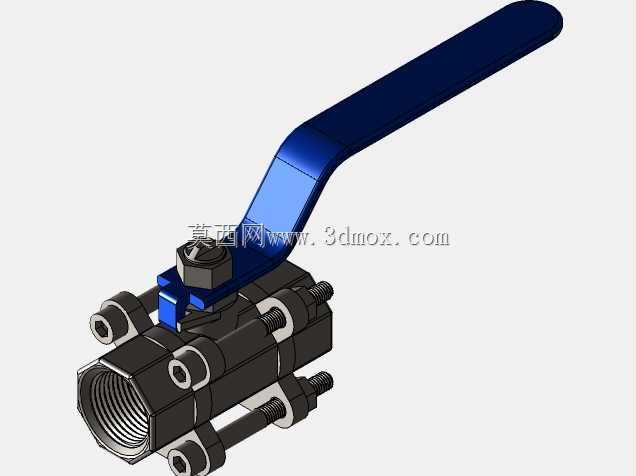

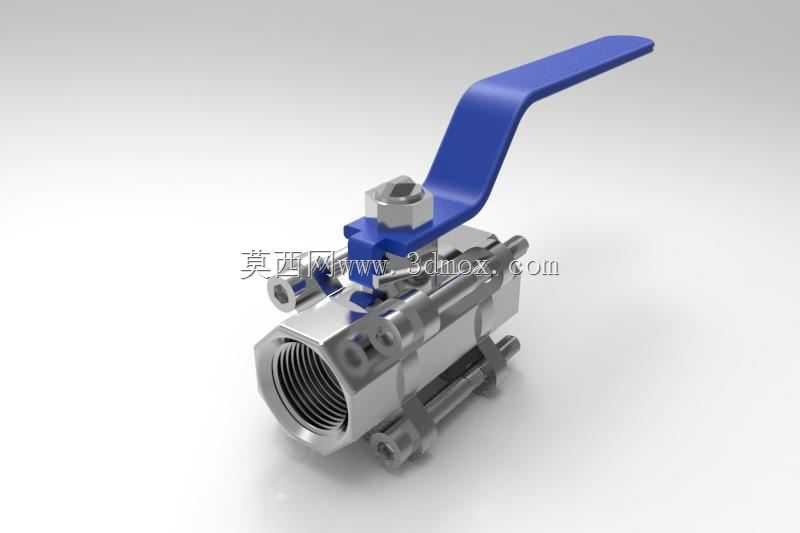

1/2英寸内螺纹三片式手动球阀结构设计

这款1/2英寸规格的手动三片式球阀，主要应用于中小通径的工业流体输送管路、民用给排水系统、小型液压气动回路以及化工试剂输送支线中，承担管路通断控制的核心功能，可适配水、轻质油品、低压气体、弱腐蚀性化学介质等多种常见流体的输送场景，在轻工制造、楼宇供水、小型实验装置、通用机械设备的流体回路中都有极高的使用覆盖率。从实际使用功能来看，该球阀通过手柄带动阀杆旋转90度即可完成全开或全关动作，操作力矩小、启闭响应快，全开状态下流道与管路通径几乎一致，流体阻力极小，不会造成明显的压降损耗，同时三片式的阀体结构让后期维护检修十分便捷，无需将整个阀体从管路上拆卸，只需松开阀体连接螺栓即可取出阀芯、阀座组件进行密封件更换或杂质清理，大幅降低运维成本。在产品设计思路上，这款球阀采用经典的三片式对夹结构，左右两个带内螺纹的端体通过长螺栓与中间阀体连接，密封件嵌入端体与中间阀体的配合槽内，保证连接位置的密封可靠性；阀芯采用通孔球体结构，与阀杆采用防脱式连接，避免阀杆在受压状态下飞出引发安全隐患，手柄采用加长杠杆式设计，表面做贴合手部的弧度处理，操作人员无需借助额外工具即可轻松完成启闭操作，手柄的扁平造型也可直观反馈阀门的开关状态，当手柄与管路平行时为全开状态，垂直时为全关状态，避免现场误操作。从外形尺寸与安装边界来看，该球阀为1/2英寸内螺纹连接，适配公称通径DN15的常规管路，两端内螺纹符合通用管螺纹标准，可直接与同规格的外螺纹管路、接头进行旋接，安装时无需额外焊接法兰，整体结构紧凑，阀体主体为金属材质，径向尺寸小巧，轴向安装长度短，可适配安装空间局促的管路布局场景，安装时只需预留出手柄旋转90度所需的操作空间即可，不会与周边管路、设备部件产生干涉，同时阀体上的连接螺栓采用对称布局，安装时可根据现场管路走向调整手柄的初始朝向，适配不同方向的操作需求。
