1.5寸NPT内螺纹手动球阀结构设计

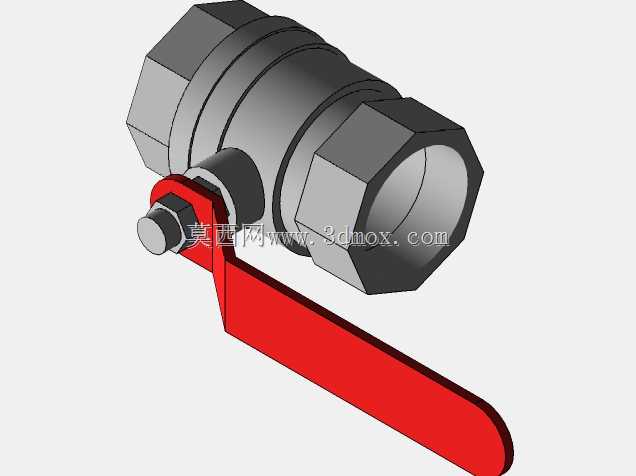

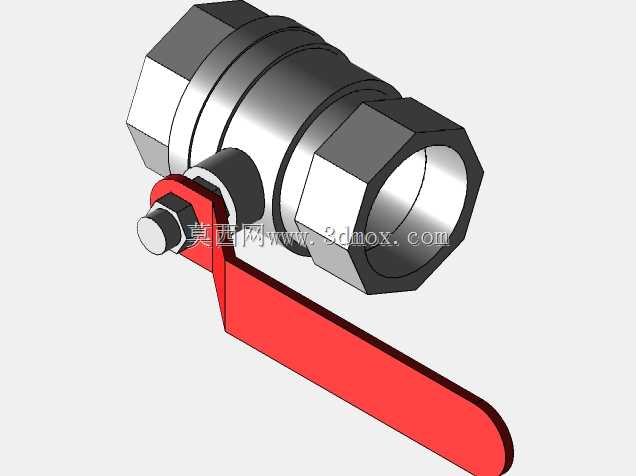

这款手动球阀主要面向民用给排水、小型工业流体输送、气动系统管路、小型液压回路等场景的通断控制需求，适配公称通径1又1/2英寸的管路系统，采用标准NPT锥管内螺纹作为连接接口，能够在安装时通过螺纹啮合的锥度实现可靠密封，无需额外搭配密封垫片即可满足多数中低压工况的连接密封要求，适配常见的镀锌钢管、不锈钢硬管及对应规格的高压软管接头。从实际用途来看，该球阀主要用于管路内流体的快速通断操作，相比闸阀、截止阀，它的启闭行程更短，手柄旋转90度即可完成全开或全关动作，操作人员可以直观通过手柄位置判断阀门启闭状态，有效避免误操作风险，在日常管路检修、支路切换、紧急截流等场景下能够快速响应操作需求。在功能特性设计上，这款球阀采用浮动式球芯结构，球芯与两侧阀座密封面紧密贴合，全开状态下流道与管路通径基本一致，流体流经阀门时的压损极小，不会出现明显的节流压降问题，也不容易积存介质杂质，适合输送水、压缩空气、轻质油品、无强腐蚀性的化工流体等多种介质。操作端采用加长杠杆式红色手柄，借助杠杆原理降低启闭所需的操作力矩，即使在管路带压状态下，操作人员也无需借助额外工具即可轻松完成启闭动作，手柄表面做了圆弧过渡处理，操作握持时不会出现硌手问题，同时醒目的红色也能在复杂管路环境中快速识别阀门位置。设计思路上，整体采用对称式分体结构，两端阀体通过螺纹旋合组装，内部依次设置密封阀座、镀铬球芯、阀杆、密封填料、压盖等部件，结构紧凑没有冗余的外凸结构，能够在狭小的管路安装空间内完成布置。安装边界方面，阀门两端的内螺纹接口同轴度控制在较高精度范围内，安装时无需额外调整角度即可与两侧管路顺利对接，整体轴向长度适配常规管路安装间距，手柄旋转范围内没有结构干涉，安装后手柄可以顺畅完成90度旋转，不会被周边管路或支架阻挡，阀体外部的六角结构也为安装提供了受力点位，安装时可以用普通扳手夹持阀体完成螺纹拧紧操作，不会损伤阀体表面。
