三级展开式圆柱齿轮减速装置

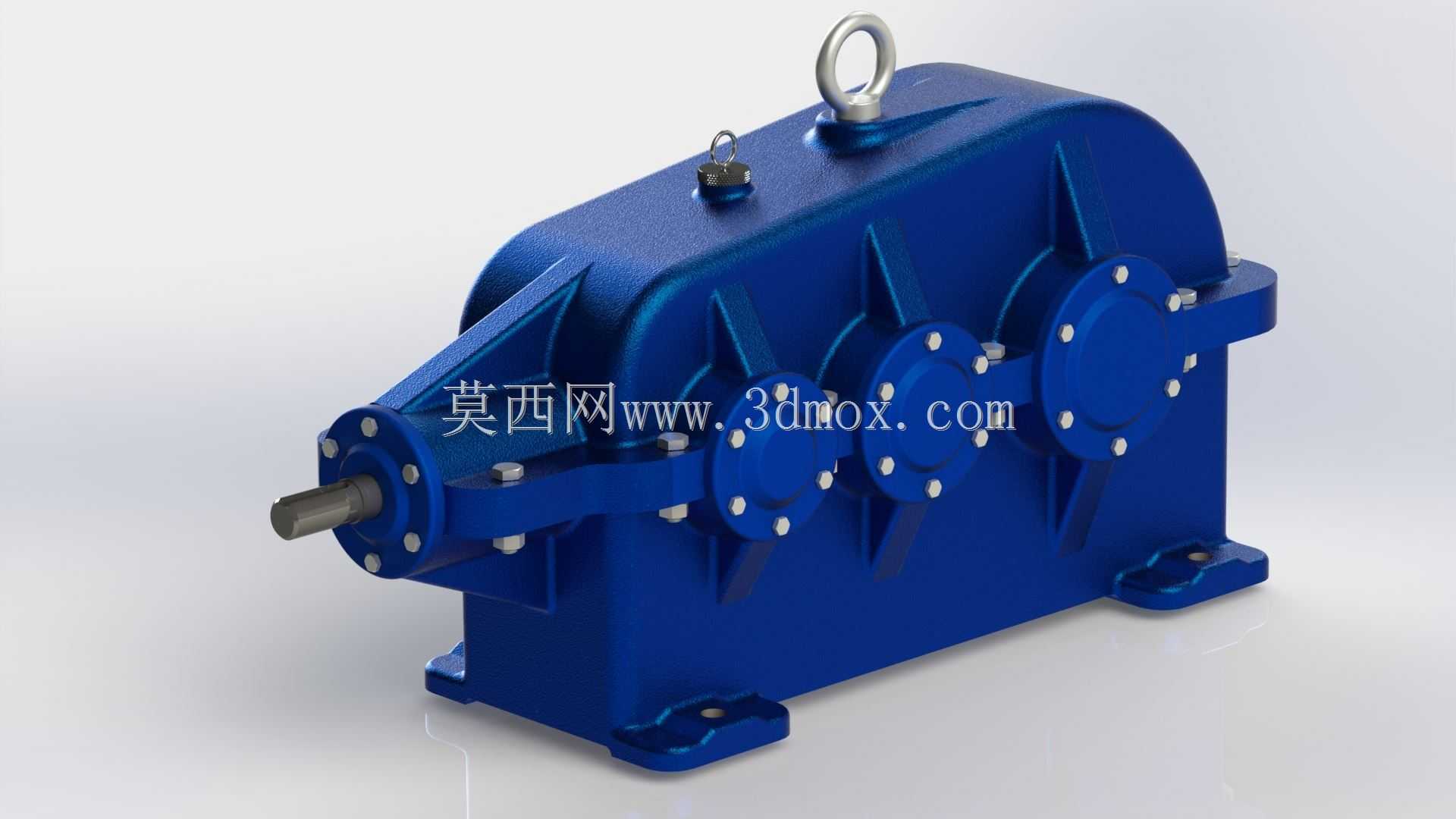

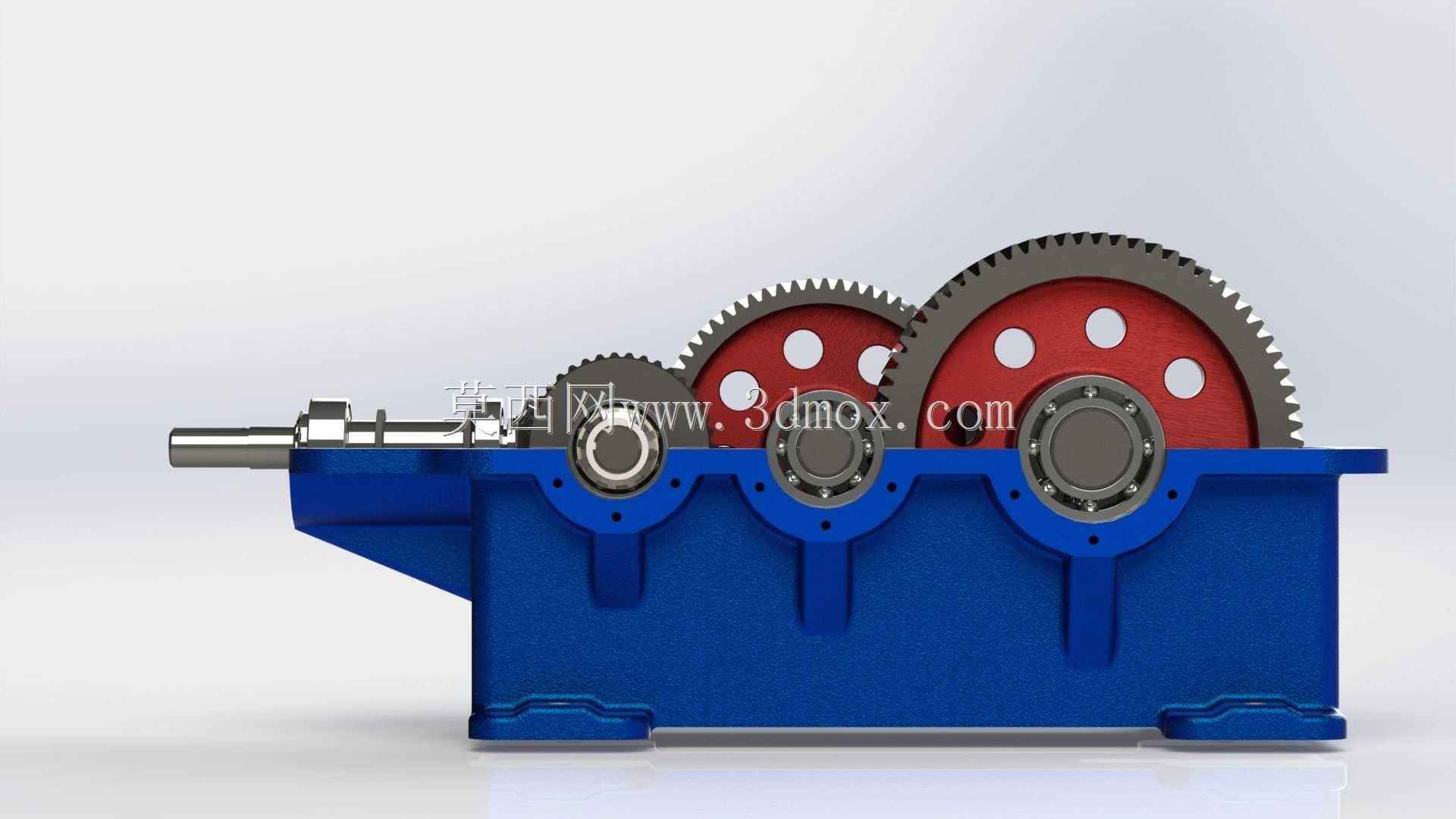

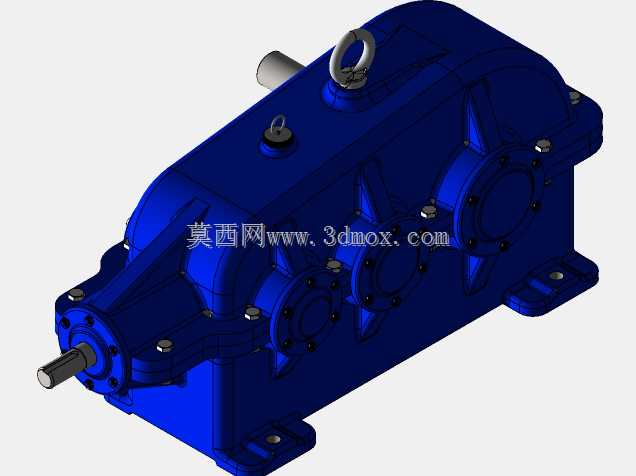

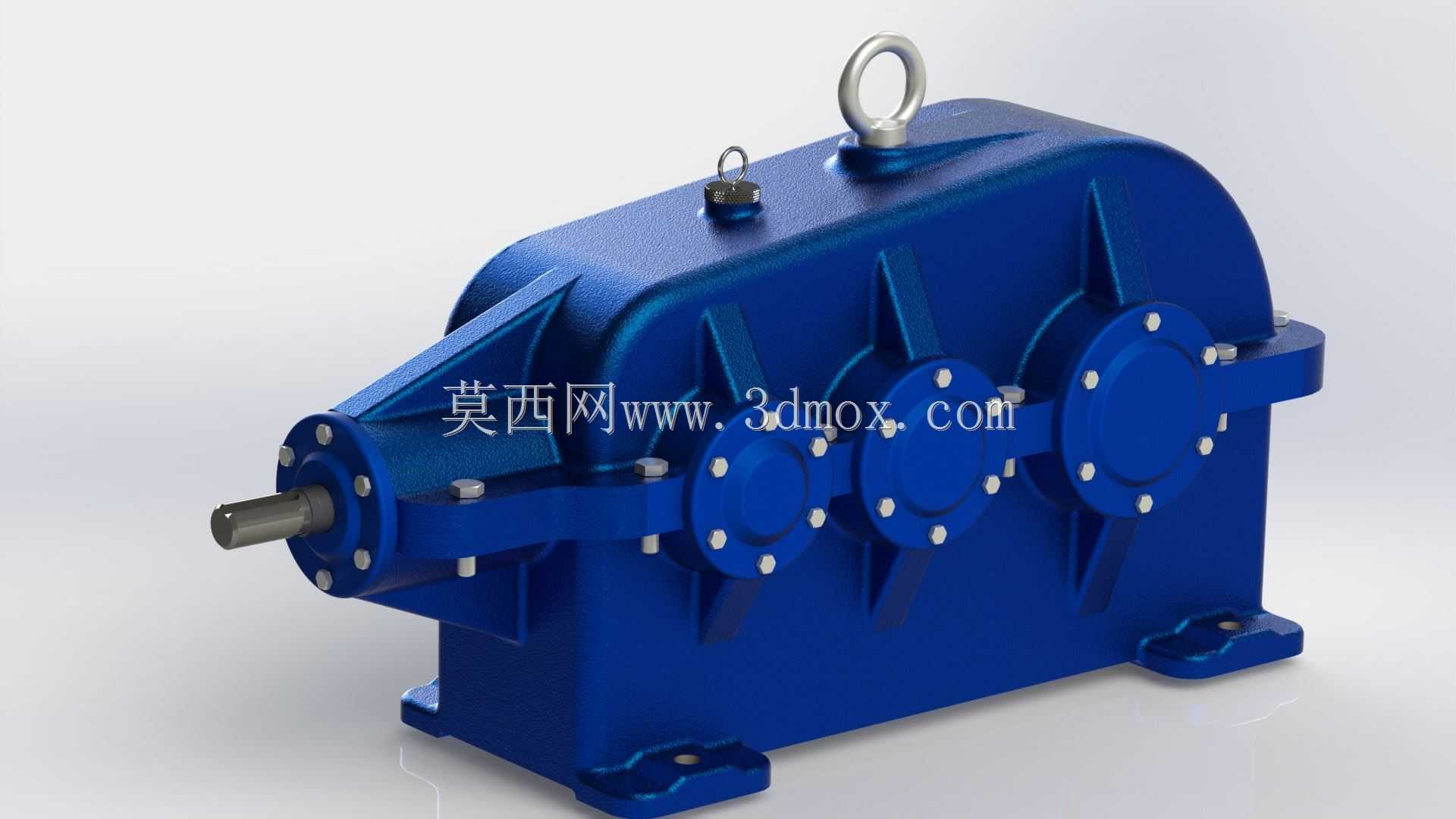

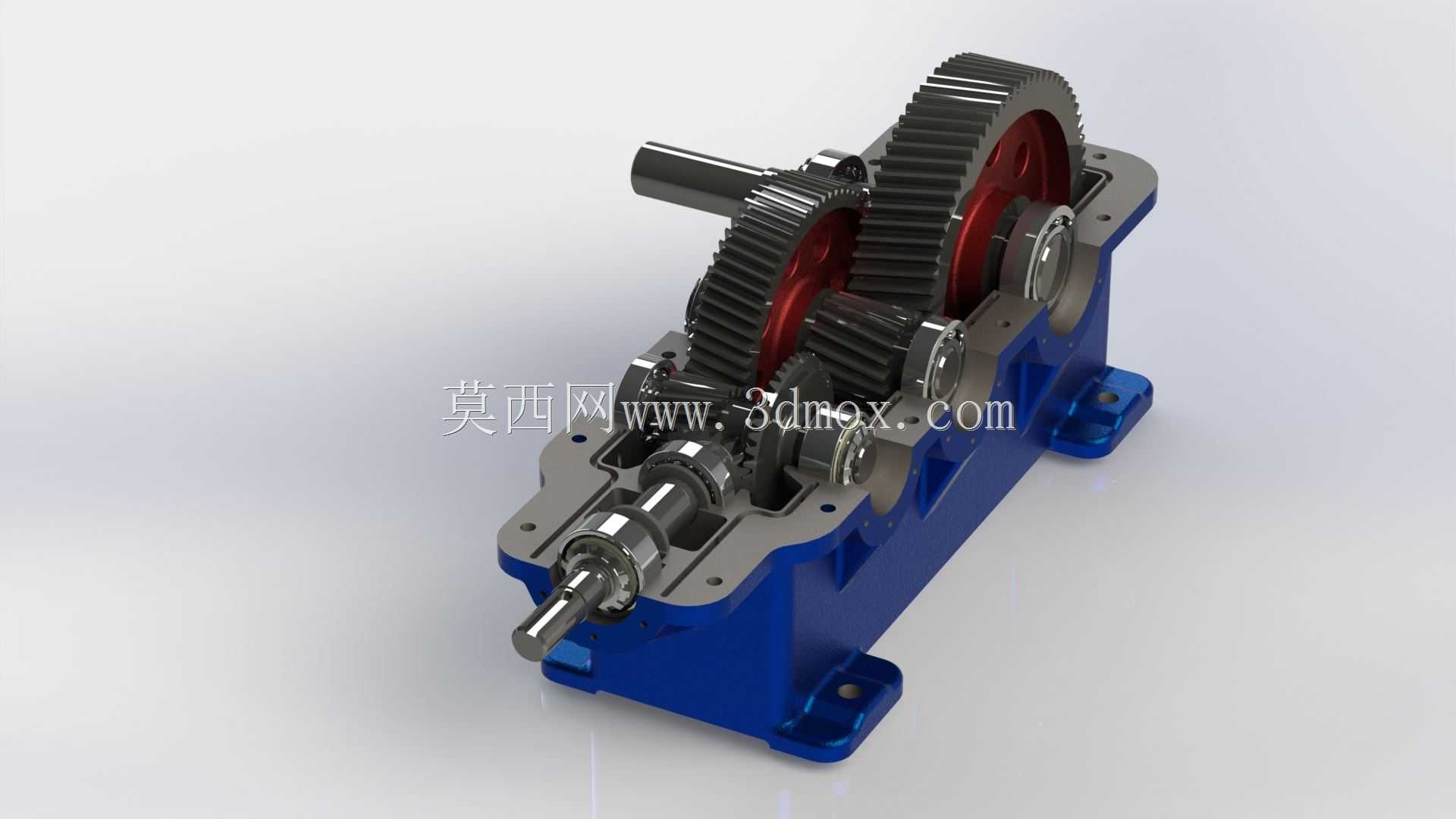

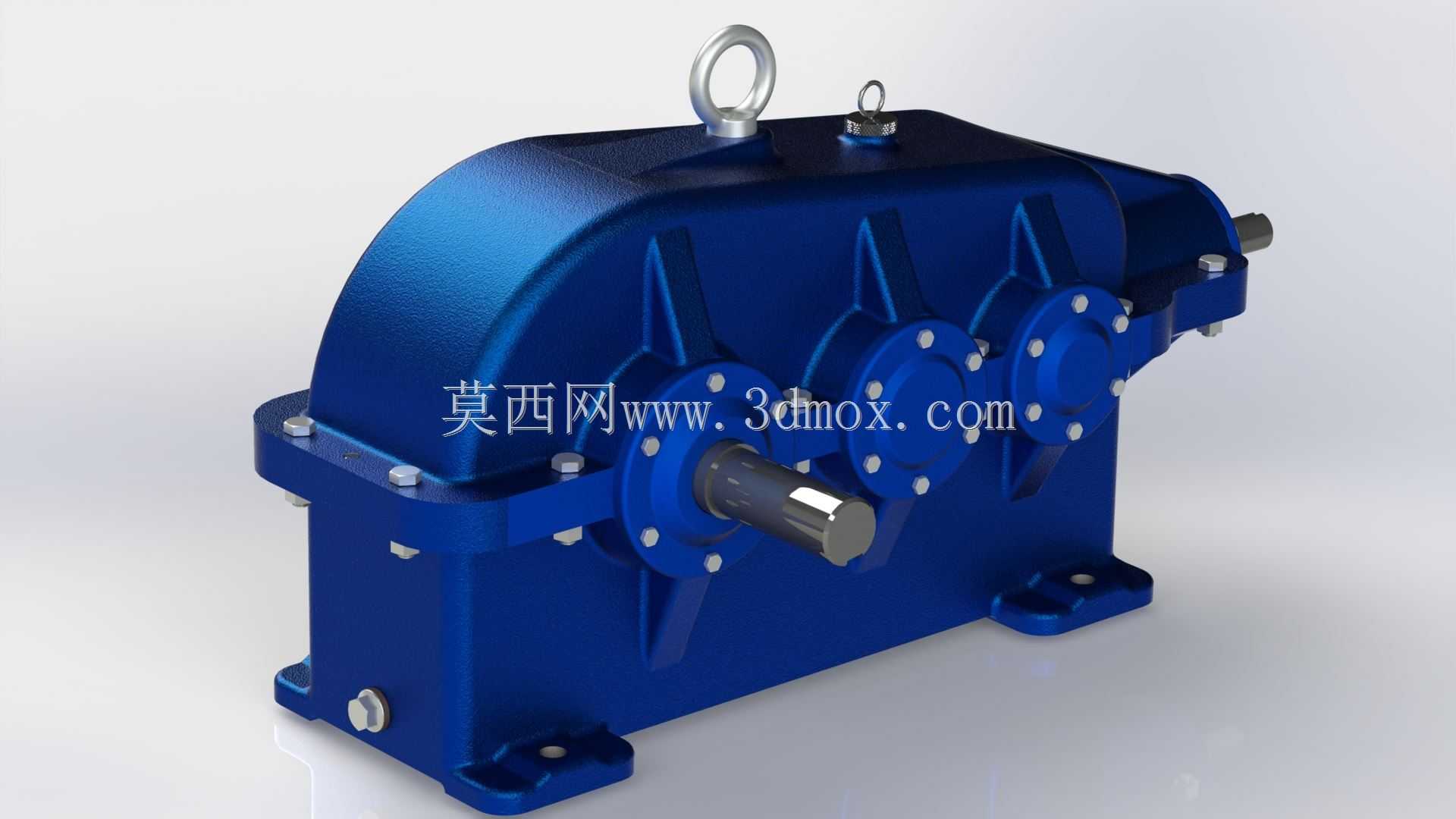

这款三级展开式圆柱齿轮减速装置，是工业传动场景中应用极为广泛的动力匹配核心部件，主要适配输送生产线、矿山给料设备、轻工包装机组、中小型起重辅机等需要低转速大扭矩输出的作业场景，承担着匹配原动机与工作端转速差、放大输出扭矩的核心作用，能够将电机输出的高转速低扭矩动力，经过三级齿轮副的逐级减速，转化为工作端所需的低转速大扭矩动力，保障整套设备的平稳运行。从功能特性来看，该装置采用三级直齿圆柱齿轮传动结构，传动效率稳定，单级传动损耗低，整体传动比覆盖范围广，可适配多种转速匹配需求；箱体采用一体式铸铁铸造结构，刚性充足，能够承受齿轮啮合过程中产生的径向与轴向载荷，运行过程中振动小、噪音低，顶部设置的吊环结构方便设备的吊装转运与安装就位，侧面的油塞结构用于定期更换箱体内的润滑油，保障齿轮与轴承的润滑状态，延长设备使用寿命。从设计思路来看，该装置采用展开式布局，三根传动轴沿箱体长度方向平行排布，输入轴伸出端采用轴伸式设计，可通过联轴器直接与电机输出轴连接，输出轴同样采用标准轴伸结构，能够直接连接联轴器、链轮或者带轮，向工作端传递动力；各级齿轮的齿数经过合理匹配，在满足传动比要求的前提下，尽可能缩小各级齿轮的尺寸差，让箱体内部空间利用更充分，同时各级传动轴的支撑轴承选型匹配对应轴段的载荷，保障轴系运行的稳定性，箱体底部的安装脚设置有标准安装孔位，能够直接通过螺栓固定在设备机架或者混凝土基础上。从安装边界来看，该装置的输入轴与输出轴保持平行布局，安装时需要预留足够的轴向空间用于联轴器的安装与拆卸，箱体侧面需要预留不小于箱体宽度三分之一的操作空间，用于日常油位检查、油塞拆装以及设备维护，底部安装脚的孔位间距经过标准化设计，能够适配多数常规传动工位的安装基座尺寸，安装时需要保证输入轴与电机轴、输出轴与工作端轴的同轴度误差在允许范围内，避免运行过程中产生额外的附加载荷，损坏轴承与齿轮部件。
