剖视结构蜗轮蜗杆变速传动装置

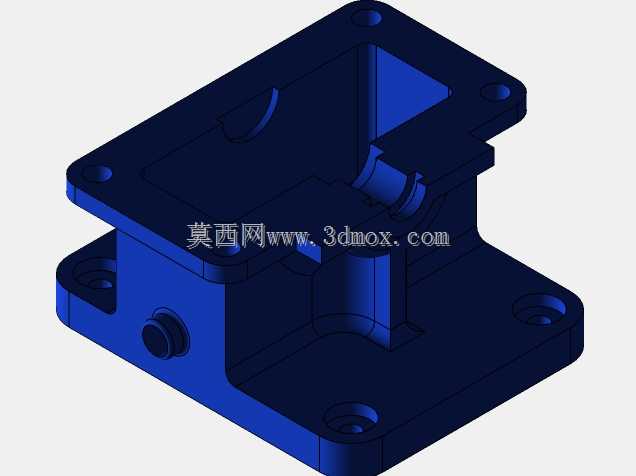

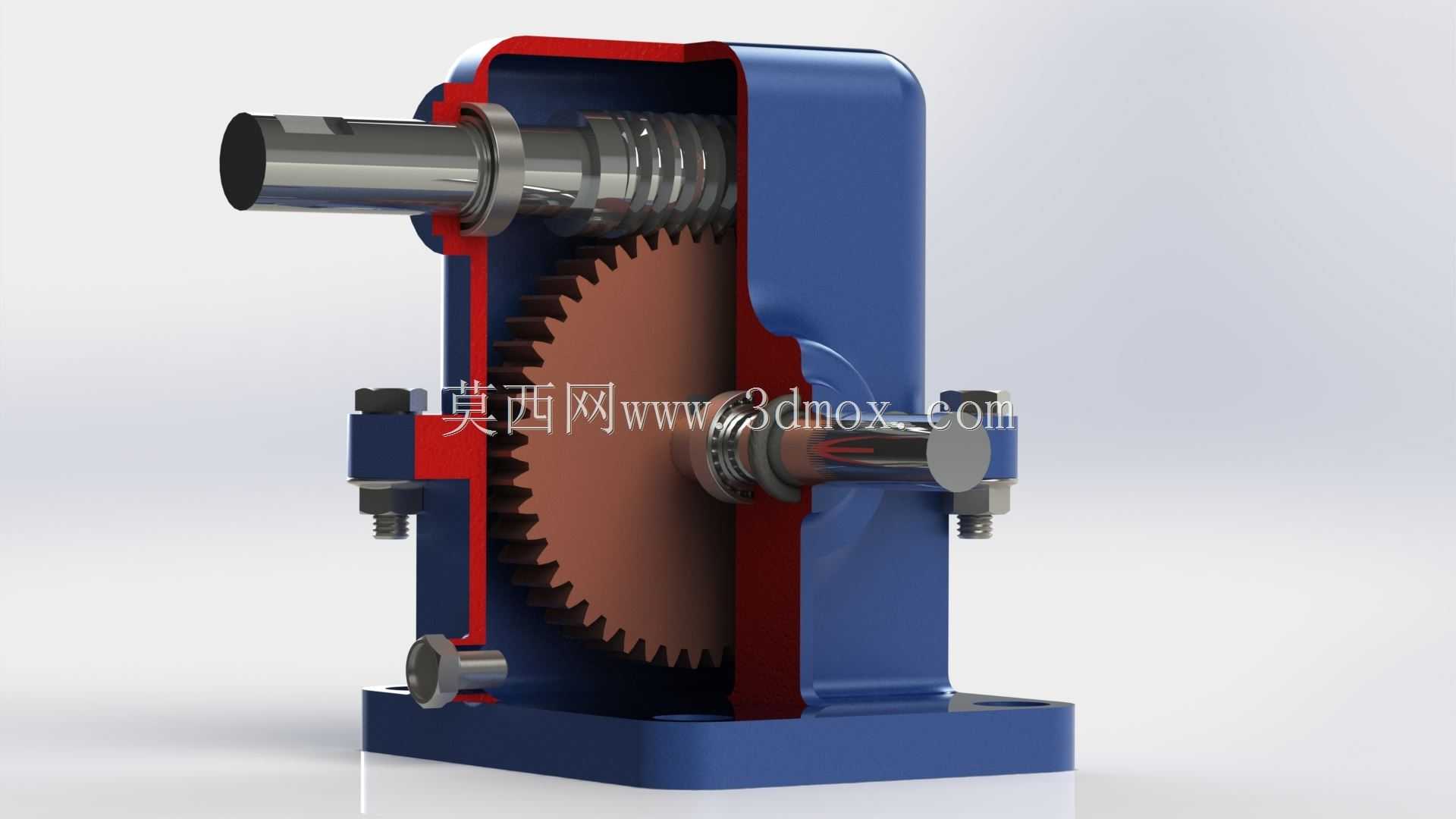

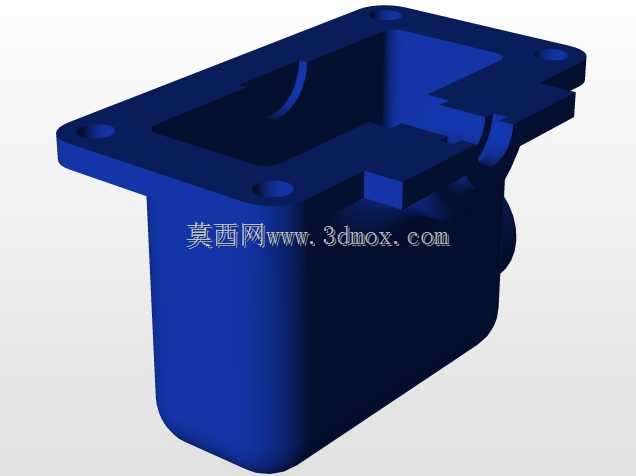

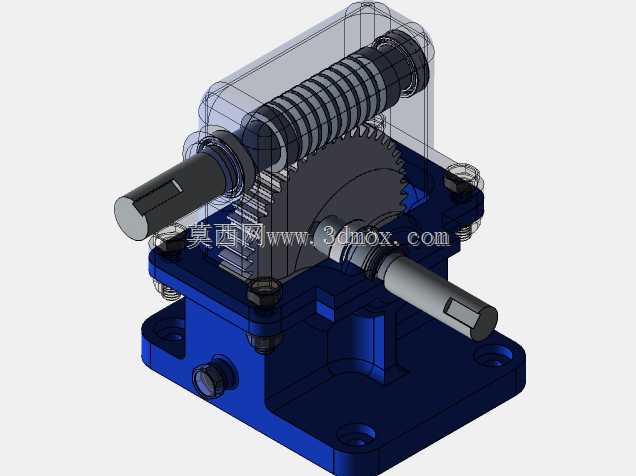

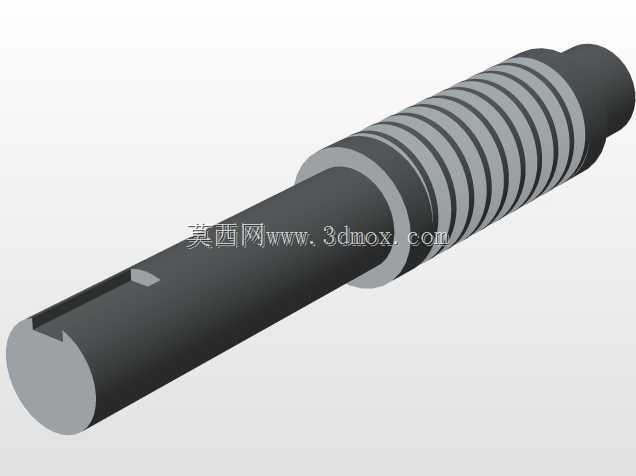

这款蜗轮蜗杆变速装置是机械传动系统中常用的减速换向部件，广泛应用于轻工输送设备、食品包装生产线、小型自动化输送线、起重辅助机构以及机床进给传动单元中，能够在交错轴传动场景下实现大传动比的动力传递，同时完成输入输出轴的空间垂直换向，适配多种需要低速大扭矩输出的工业传动场景。从实际用途来看，该装置可将原动机端的高转速低扭矩输入，通过蜗轮蜗杆的啮合传动转换为低转速高扭矩输出，同时具备反向自锁特性，在起重、升降类应用场景中可避免负载反向拖动输入端引发的安全风险，有效提升传动系统的运行安全性。从功能特性来看，该模型采用半剖视结构呈现，清晰展示了内部蜗杆与蜗轮的啮合状态、轴承支撑结构、箱体密封连接结构以及油位检测部件的布置，蜗杆轴采用两端深沟球轴承支撑，可承受径向与一定轴向载荷，蜗轮轴同样采用双侧轴承定位，保证传动过程中齿轮啮合间隙稳定，箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，装配时可便捷完成内部传动部件的安装调试，底座预留安装固定孔位，可直接通过螺栓将整机固定在设备安装基座上。设计思路上，该装置优先保证传动平稳性，蜗杆采用渐开线齿形设计，与蜗轮齿面形成线接触啮合，相比交错轴斜齿轮传动具备更高的承载能力与更低的运行噪音，箱体外部设置加强筋结构，在不显著增加箱体壁厚的前提下提升整体结构刚性，避免重载传动下箱体发生形变影响齿轮啮合精度。外形尺寸与安装边界方面，该装置整体为方正箱式结构，输入轴水平伸出箱体侧端，输出轴垂直于输入轴方向伸出箱体正面，输入输出轴的轴伸长度、轴径以及键槽尺寸均按照通用传动接口标准设计，可直接匹配标准联轴器、带轮等传动连接件，底座安装孔的孔距、孔径适配常规工业安装基座的预留尺寸，无需额外定制转接板即可完成现场安装固定，箱体顶部预留注油孔位置，底部设置放油螺塞，可方便完成润滑油的加注与更换，日常维护操作便捷。
