蜗轮蜗杆传动减速装置结构展示

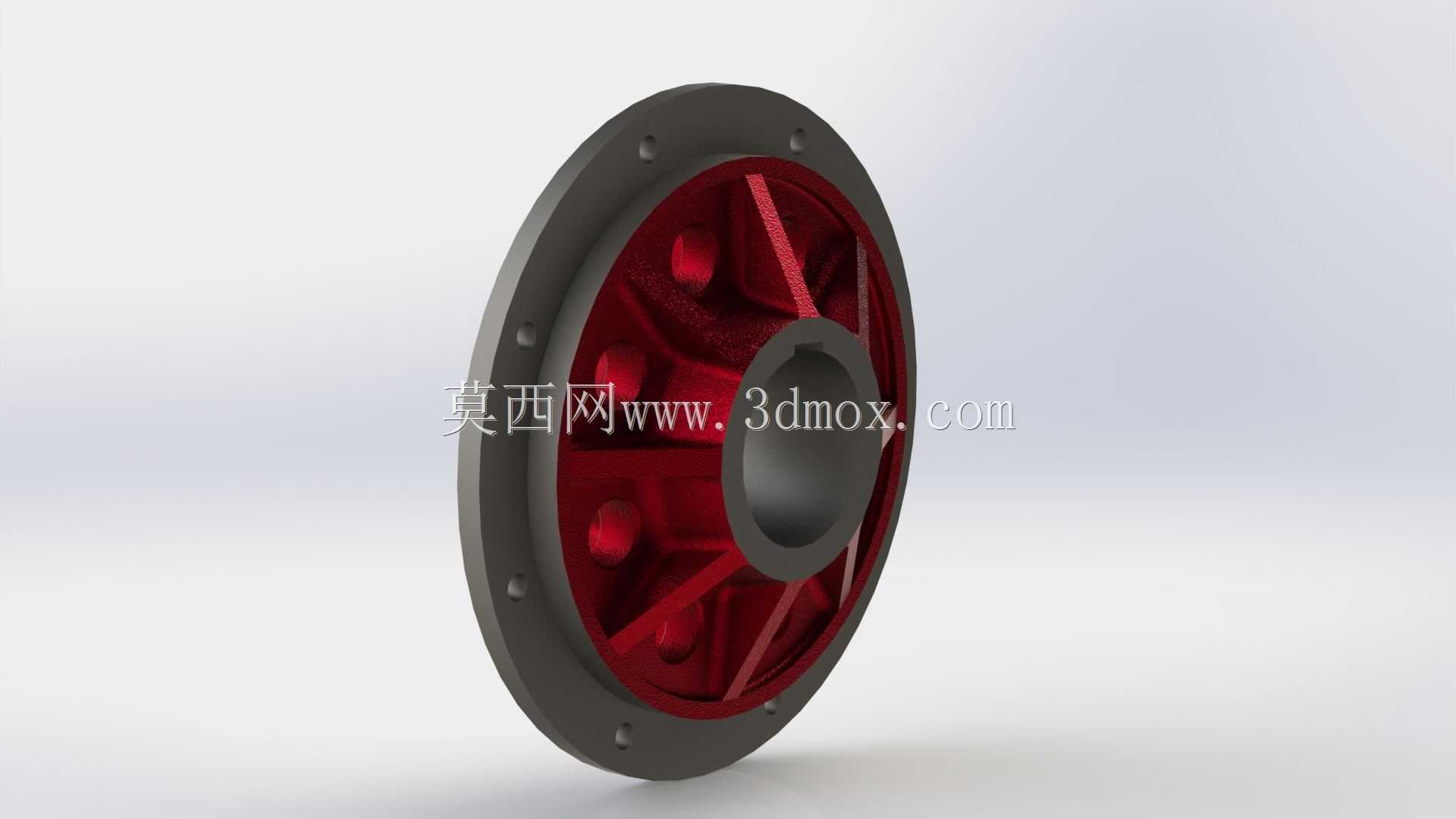

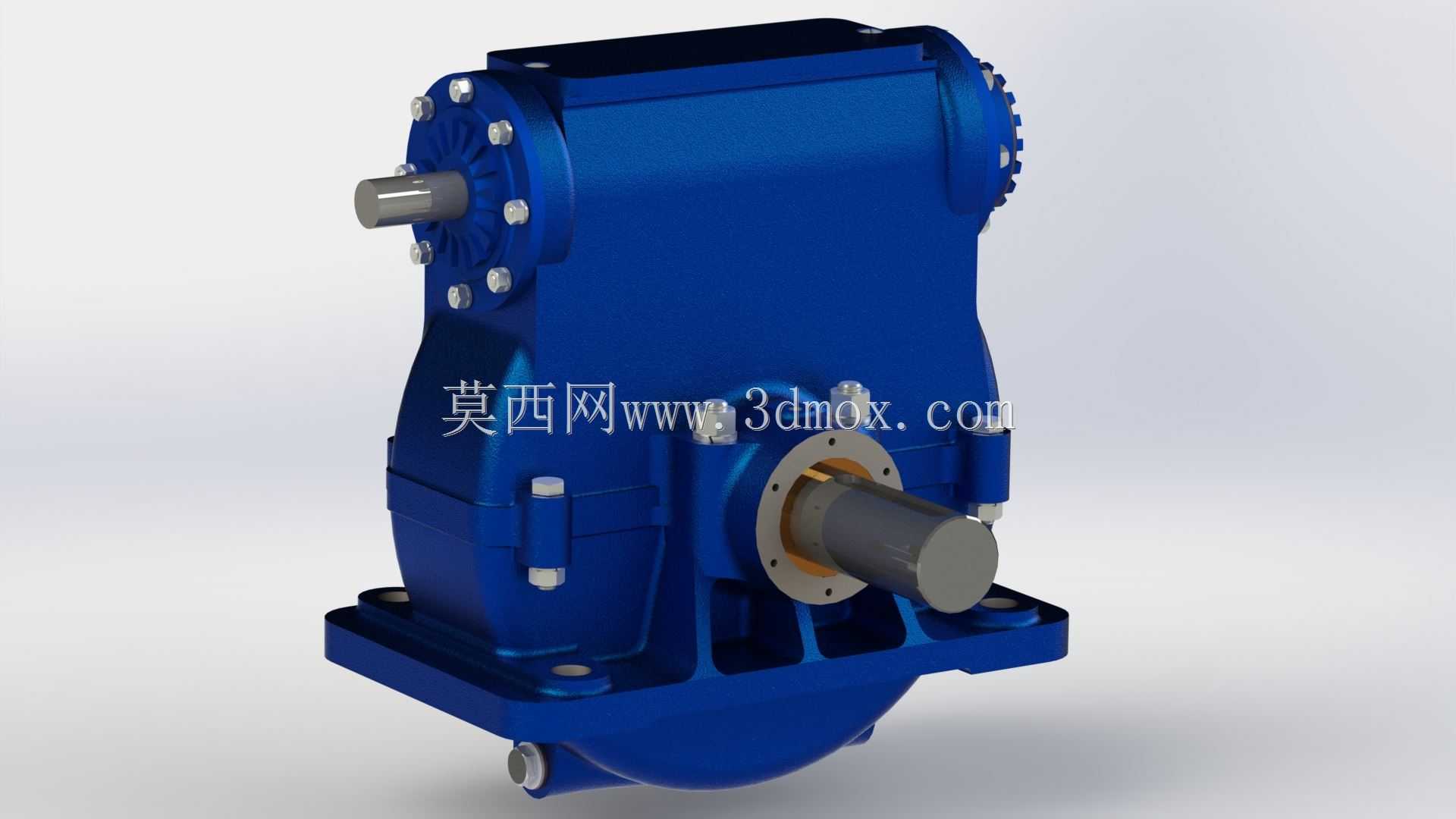

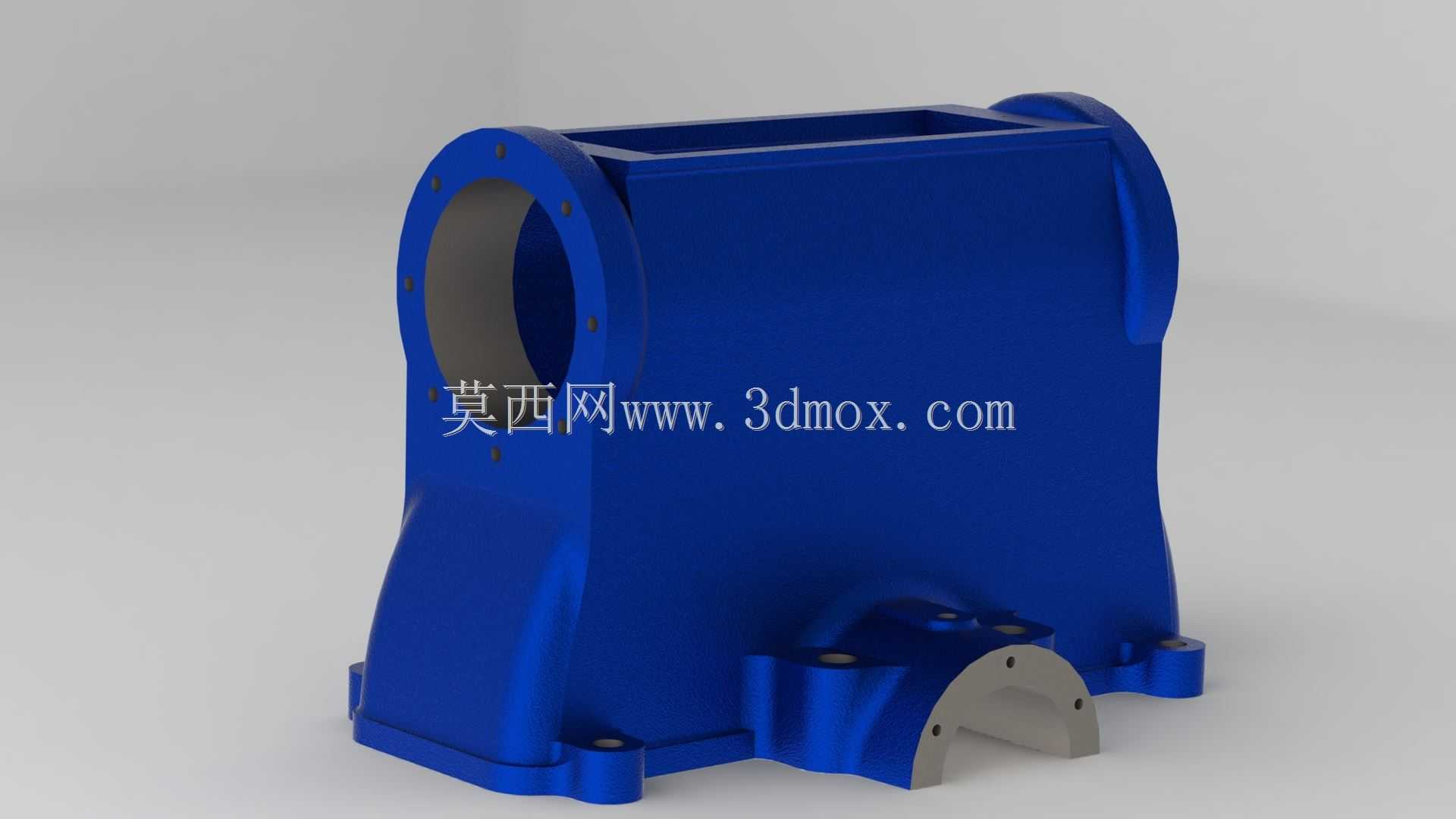

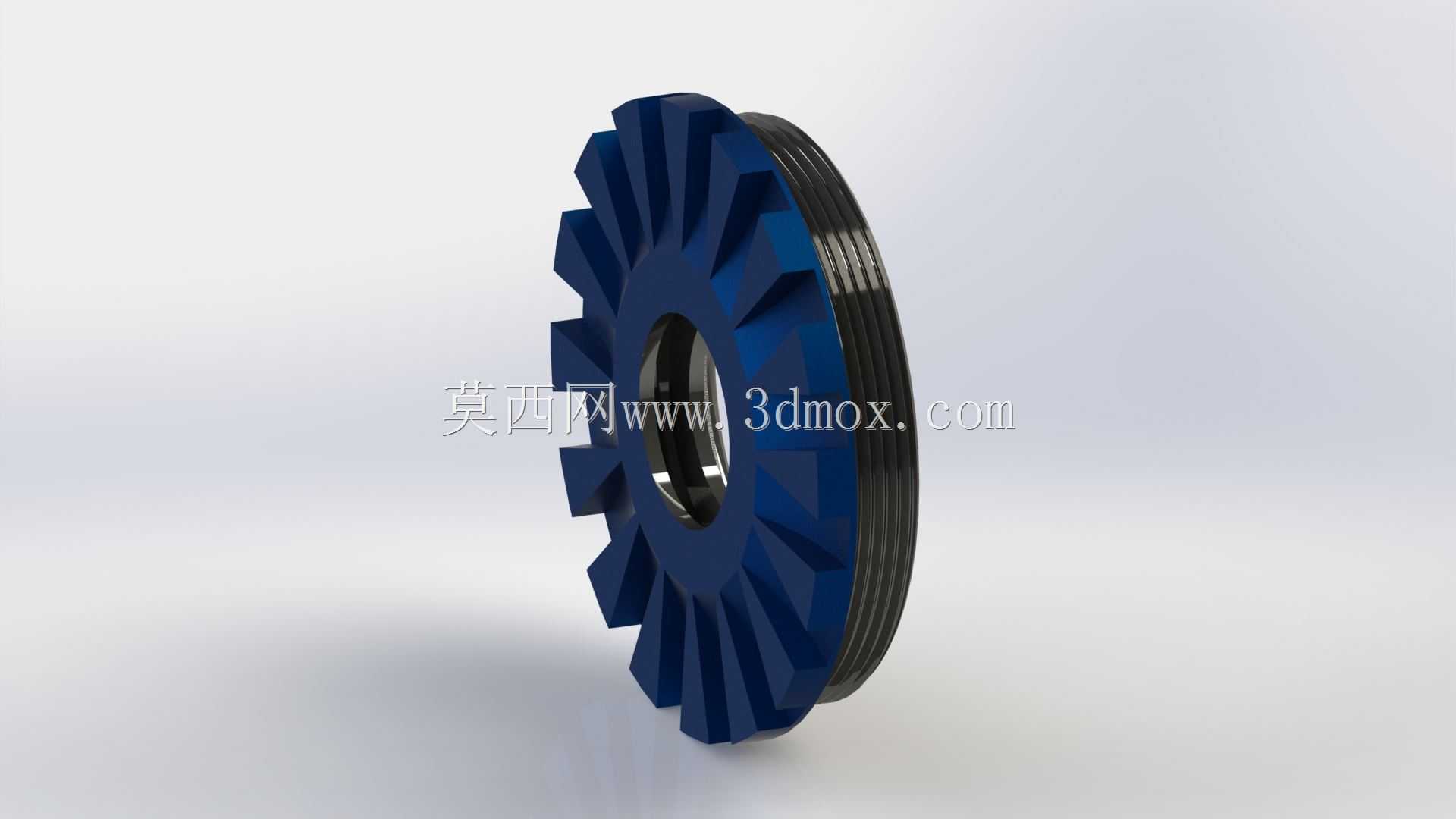

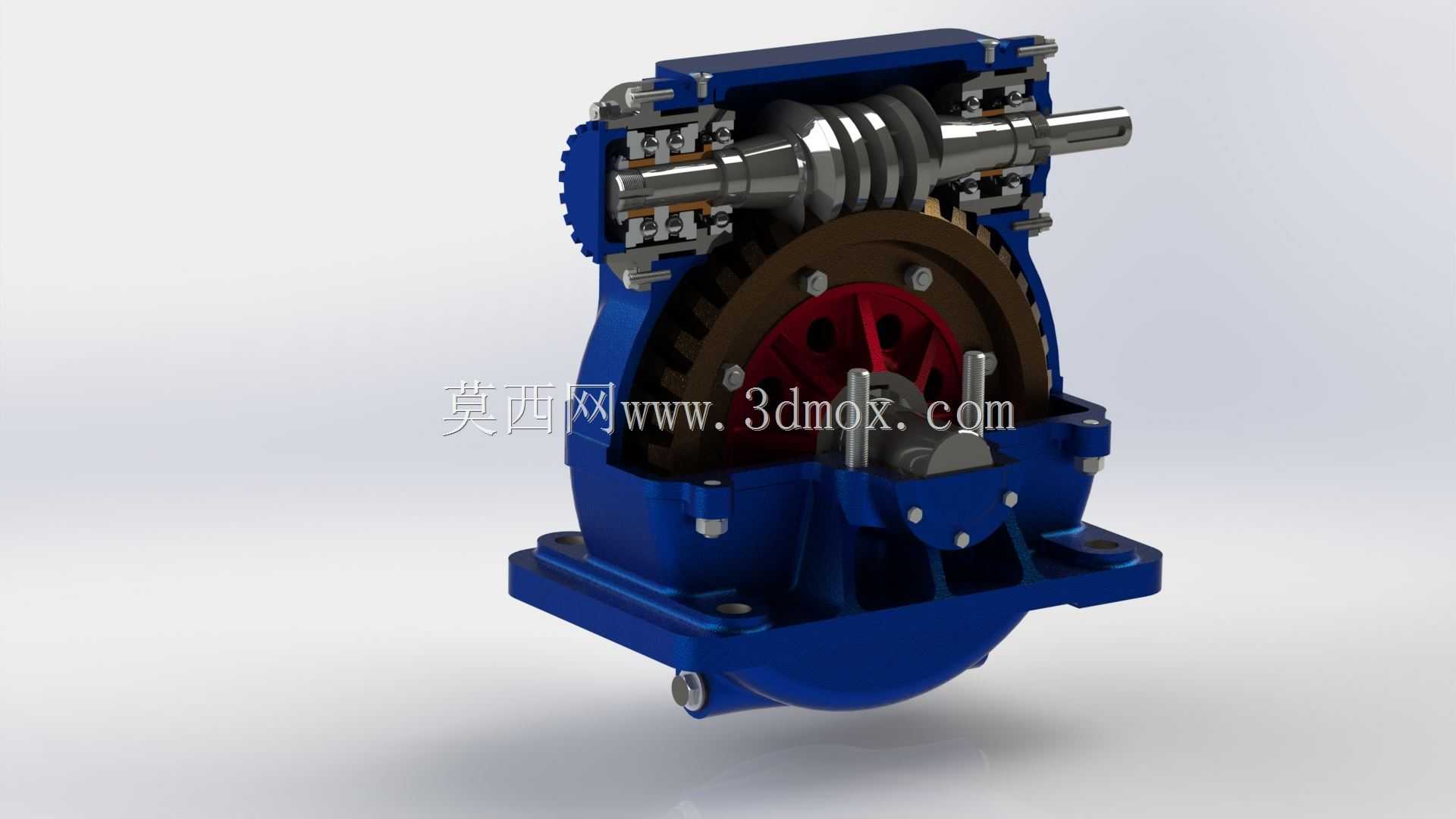

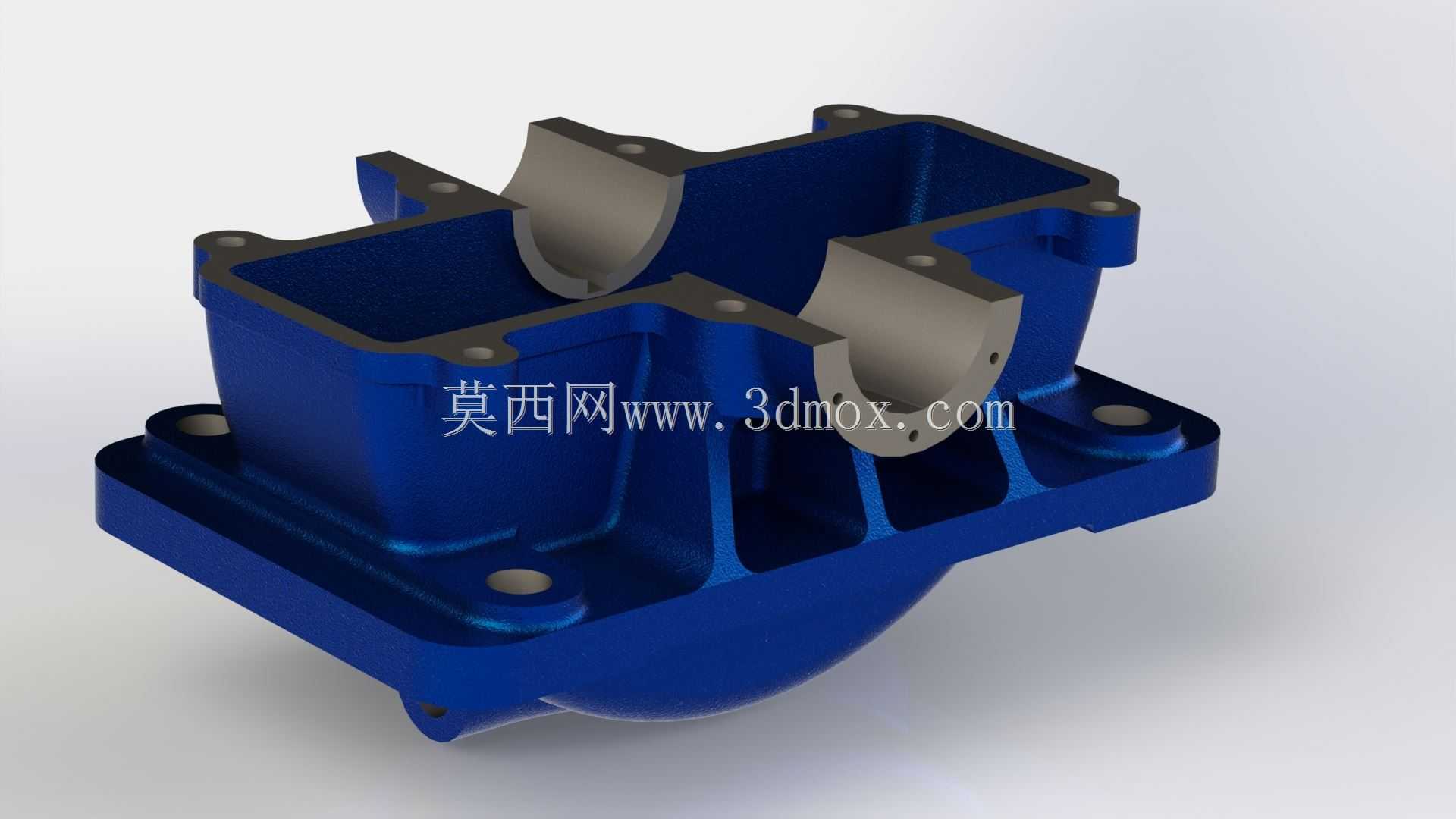

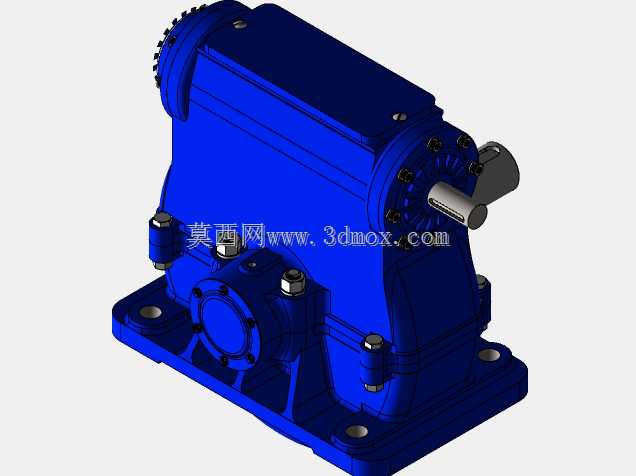

该蜗轮蜗杆减速装置是工业传动系统中应用极为广泛的动力传递部件，主要适配需要大传动比、低转速大扭矩输出的工况场景，常见于输送生产线、轻工包装设备、小型起重装置、食品加工机械以及自动化输送辊道等领域，能够在原动机与工作机之间实现转速匹配与扭矩放大，保障终端执行机构获得符合工况要求的运行转速与负载能力。从实际用途来看，这款减速装置依托蜗轮蜗杆啮合的传动特性，可实现交错轴之间的动力传递，输入轴与输出轴呈空间垂直布局，能够大幅压缩传动系统的整体占用空间，适配安装空间局促的设备布局需求，同时蜗杆传动具备反向自锁特性，可在一定程度上避免负载端反向拖动输入轴，提升设备运行的安全性，尤其适用于需要防止倒转的提升类、输送类设备场景。在功能特性层面，该装置采用剖分式箱体结构，上下箱体通过螺栓紧固连接，既保障了箱体整体的结构刚性，也便于内部传动部件的装配、检修与润滑维护；内部蜗杆采用多支撑轴承定位，保障高速输入状态下的轴系运转稳定性，蜗轮采用齿圈与轮毂组合式结构，兼顾齿部耐磨性能与轮毂的结构强度，啮合副经过齿形修形设计，可有效降低传动过程中的啮合冲击与运行噪音，提升传动平稳性；箱体底部设置一体化安装底座，预留标准化安装螺栓孔位，可直接固定在设备安装基座上，输入端与输出端均采用伸出轴设计，适配联轴器、带轮等多种传动连接方式。从设计思路来看，整体结构围绕紧凑化、高刚性、易维护的核心需求展开，箱体外部设置加强筋结构，在不额外增加过多箱体重量的前提下提升箱体的抗变形能力，轴承端盖采用嵌入式定位结构，可精准调整轴系的轴向间隙，保障蜗轮蜗杆的啮合精度；润滑方式采用油池润滑设计，箱体内部预留足够的储油空间，蜗轮下部浸入润滑油中，运转过程中可将润滑油带至啮合区域与轴承位置，实现各摩擦副的持续润滑，降低部件磨损速率。在外形尺寸与安装边界方面，该装置整体呈立式方形箱体布局，输入轴沿水平方向伸出箱体侧端，输出轴垂直于输入轴方向布置，安装底座的螺栓孔采用对称分布设计，安装时需预留输入轴、输出轴的连接操作空间，同时预留箱体顶部的透气塞、底部的放油塞操作位置，保障日常维护操作的便利性，整体安装边界规整，可适配多种设备的机架安装平面，无需额外设计复杂的转接安装结构。
