RC四旋翼赛车用24A无刷电调结构设计

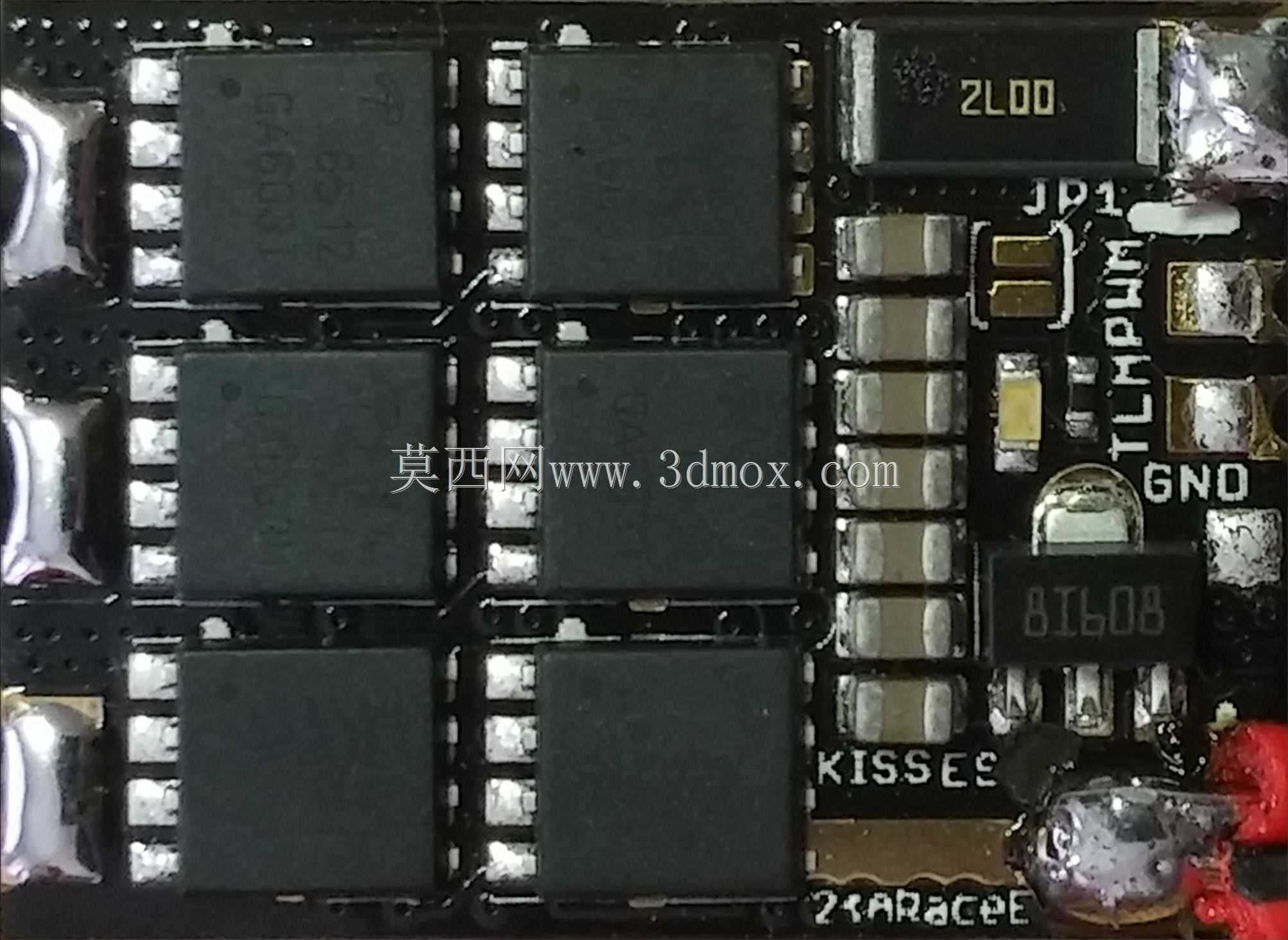

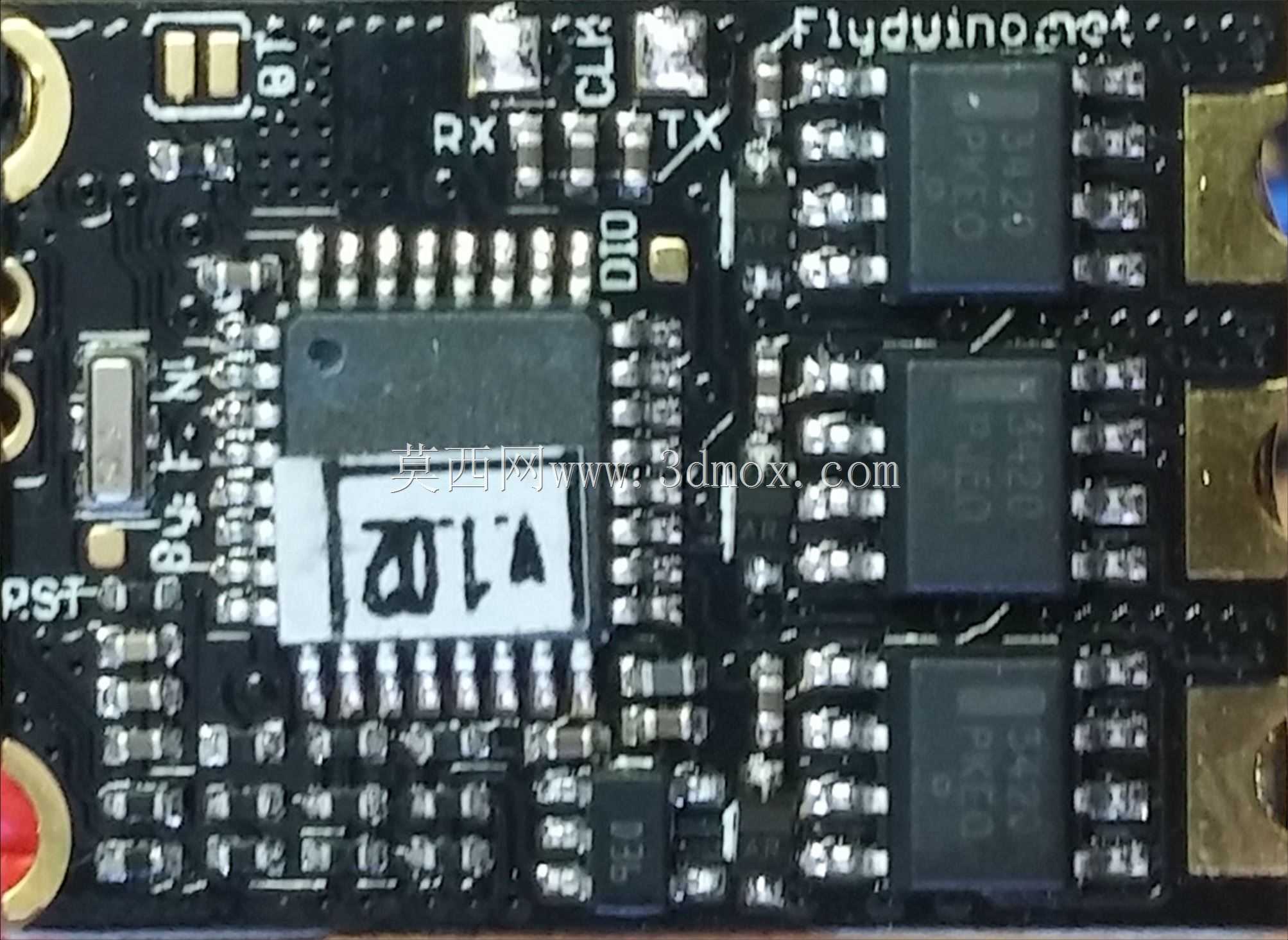

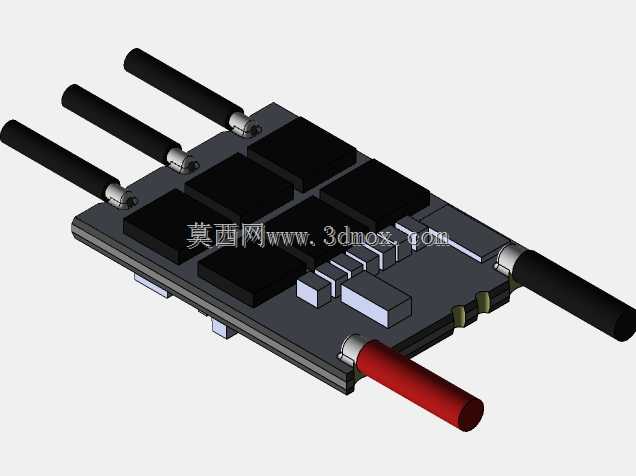

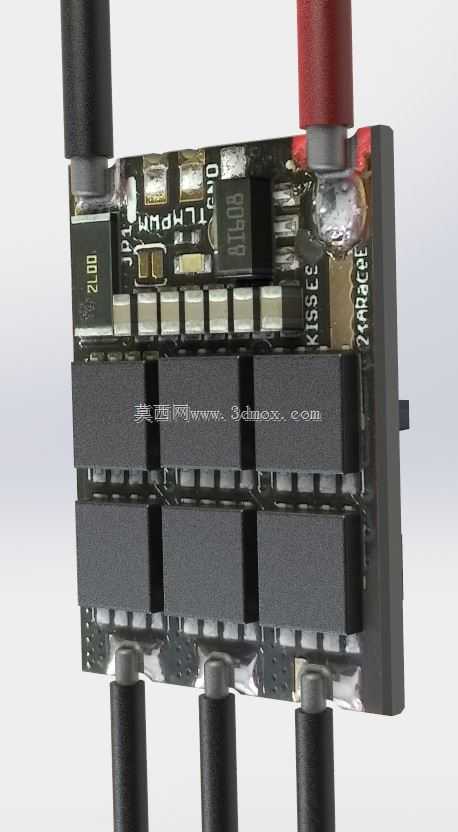

这款无刷电子调速器主要面向RC竞速类四旋翼、小型穿越赛车的动力控制场景，是航模与小型竞速载具动力链路里的核心控制部件，承担着将飞控或车控系统输出的控制信号转化为无刷电机驱动电流的核心作用，直接决定动力输出的响应速度、线性度与运行稳定性。在实际应用场景中，这类电调需要适配高转速外转子无刷电机的驱动需求，既要支撑竞速场景下的瞬时大电流输出，也要兼顾日常飞行、行驶过程中的电流稳定性，避免出现动力断连、输出抖动等影响操控体验的问题。从功能特性来看，这款24A规格的电调支持多旋翼与小型车模的双向动力输出控制，内置的驱动电路可以精准匹配无刷电机的换相逻辑，能够根据操控端的油门信号实时调整输出电流大小，实现动力的线性跟随，同时板载的电容、MOS管阵列做了对称排布设计，既可以平衡大电流输出时的各支路负载，也能优化散热路径，避免长时间高负载运行时出现局部过热导致的性能衰减。在设计思路上，这款电调采用了紧凑型双层板叠层布局，将功率器件与信号处理器件做了分区排布，功率回路的走线做了加宽处理来降低载流损耗，信号回路做了独立铺地来减少功率器件开关过程中的电磁干扰，避免干扰飞控或接收机的信号传输。功率MOS管采用双排对称贴装在PCB两侧的设计，直接借助PCB表层铜箔散热，无需额外加装散热片就能满足24A持续电流的散热需求，同时在电源输入、信号输出端都预留了标准接插件的焊盘位置，适配航模与车模领域通用的接线规格。从安装边界来看，这款电调整体采用窄长型的外形设计，整体厚度控制在较低水平，安装孔位的间距适配主流小型竞速机架、车架的电调安装位，输入输出接线端的位置做了靠边排布，既方便走线整理，也能避免接线后与机架上的其他部件产生干涉，整体外形尺寸可以适配250级以下穿越机、1:28及更小比例竞速车模的安装空间，安装时可以通过双面泡棉胶或者扎带直接固定在机架的预留安装位，不需要额外设计定制安装支架，能够大幅降低载具组装时的适配难度。板载的各个电子元件都做了高度统一管控，最高元件高度不超过接线柱的高度，既可以避免安装时与上层飞控、图传等部件产生空间冲突，也能在发生轻微碰撞时减少元件受挤压损坏的概率。
