USB接口电缆连接插针结构设计

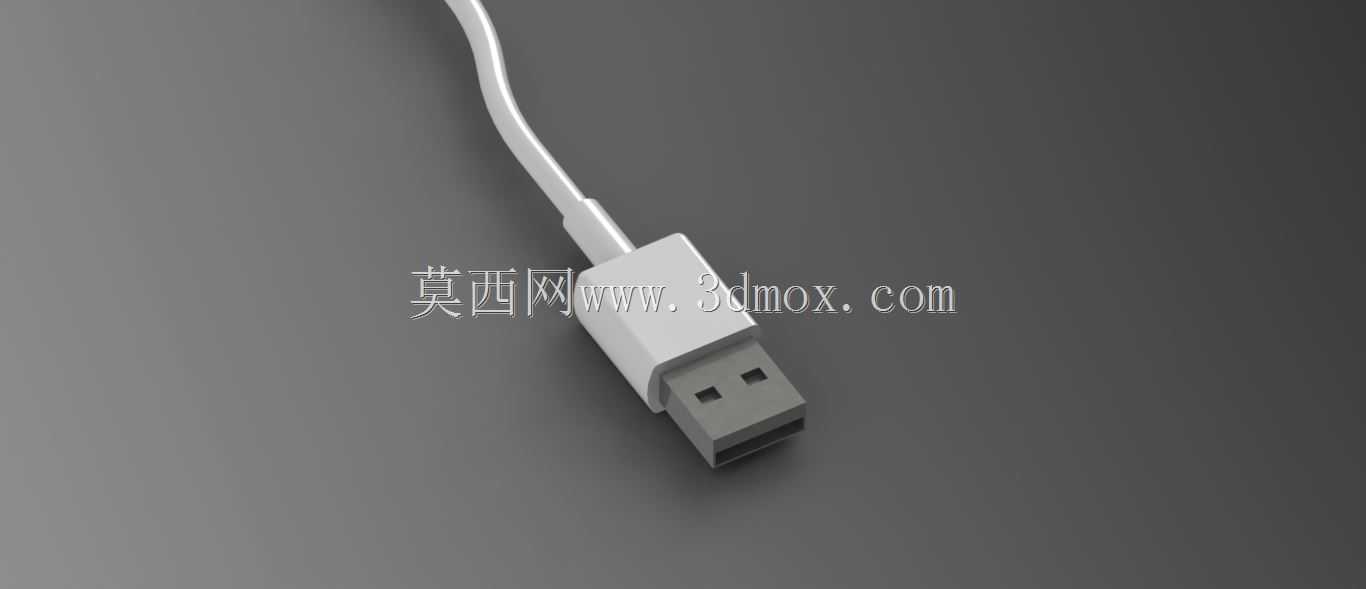

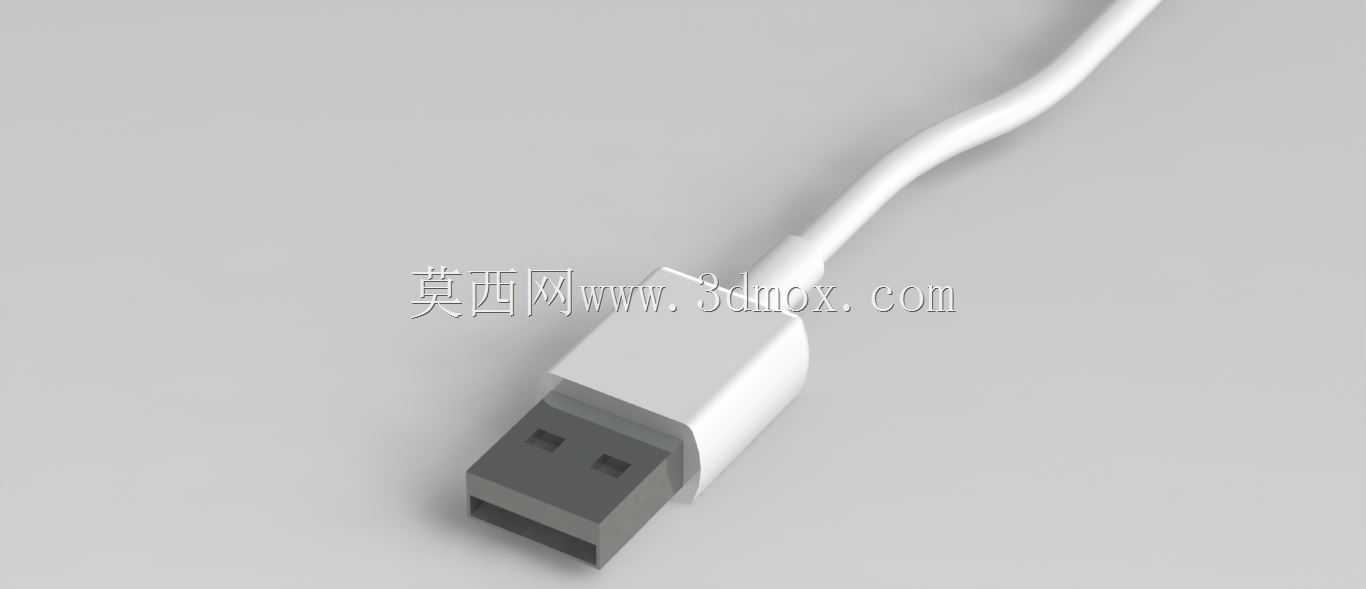

在消费电子、工业通讯、外设连接等诸多场景中，USB电缆插针是实现设备间电力传输与数据交互的核心连接部件，广泛应用于个人电脑外接键鼠、U盘、移动硬盘等外设，工业场景下的工控设备数据采集、调试端口连接，以及消费类电子的充电、数据同步场景，是当前电子设备互联场景中普及率最高的接口连接件之一。这款USB电缆插针的设计，核心围绕连接稳定性、插拔耐久性、线缆固定可靠性三个核心需求展开，整体结构分为金属接触插芯、绝缘塑封基座、线缆应力缓冲段、外覆屏蔽壳体四个部分。金属接触插芯采用标准A型公头触点排布，触点间距严格遵循通用USB接口规范，确保与各类标准USB母座的适配性，接触端做了圆角过渡处理，避免插拔过程中刮伤母座触点，同时提升插拔时的顺滑手感，插芯表面做镀镍处理，提升抗氧化能力与导电性能，降低长期使用后的接触电阻升高问题。绝缘塑封基座采用耐高温阻燃工程塑料注塑成型，将金属插芯精准定位固定，基座与金属外壳的配合处设计有卡扣限位结构，避免插拔过程中内部插芯出现移位、松脱问题，基座尾部与线缆连接处设计了锥形的应力缓冲结构，也就是日常可见的插针尾部软胶段，该段采用软质PVC材质注塑，与线缆外被紧密融合，能够分散线缆弯折时的应力，避免线缆根部因反复弯折出现线芯断裂、外被开裂的问题，大幅提升线缆的使用寿命。外覆金属屏蔽壳体采用一体冲压成型工艺，壳体表面做哑光磨砂处理，既提升外观质感，也能起到电磁屏蔽作用，减少外界电磁信号对传输数据的干扰，同时金属壳体的结构强度更高，能够承受日常插拔过程中的侧向力，避免插针受外力出现变形损坏。设计过程中充分考虑了实际使用的安装边界，整体插针外露部分的尺寸完全符合通用USB接口的空间要求，能够适配各类设备上标准间距的USB母座，不会出现相邻接口干涉的问题，尾部线缆的出线方向与插针轴向保持一致，适配常规的直插使用场景，应力缓冲段的长度经过优化，既能够提供足够的弯折防护，也不会因为过长影响狭窄空间内的插接使用。在功能特性上，这款插针同时支持电力传输与差分数据信号传输，触点的载流能力满足常规USB供电的电流要求，信号触点的阻抗匹配设计能够保障高速数据传输时的信号完整性，减少数据丢包、传输速率下降的问题。整体结构没有多余的冗余设计，各个部件的配合公差经过反复优化，既保证了组装的便利性，也确保成品的插拔手感保持在合适的阻尼区间，既不会因为过松导致连接容易脱落，也不会因为过紧导致插拔困难。
