FrSkyXSR2.4G航模接收模块结构设计

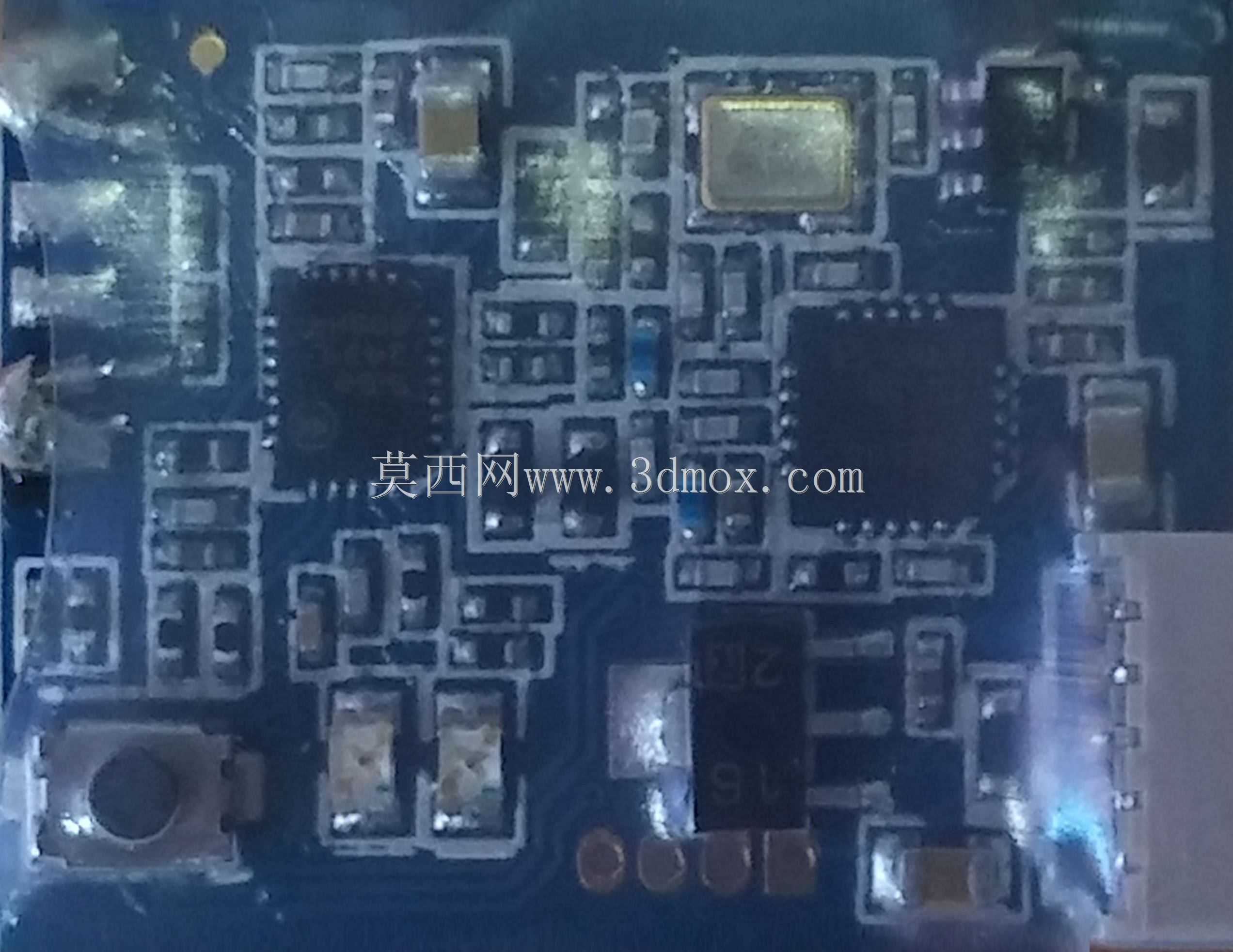

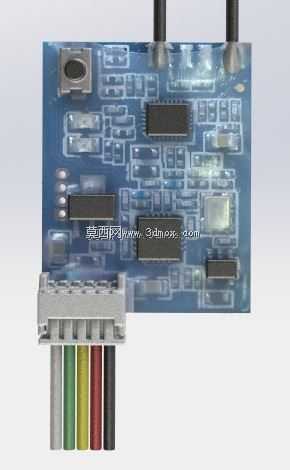

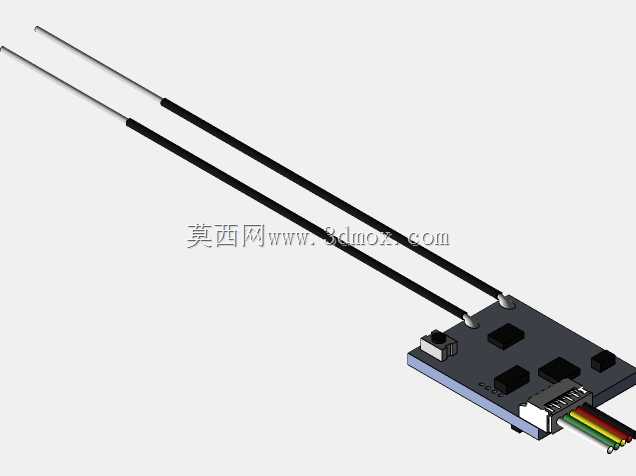

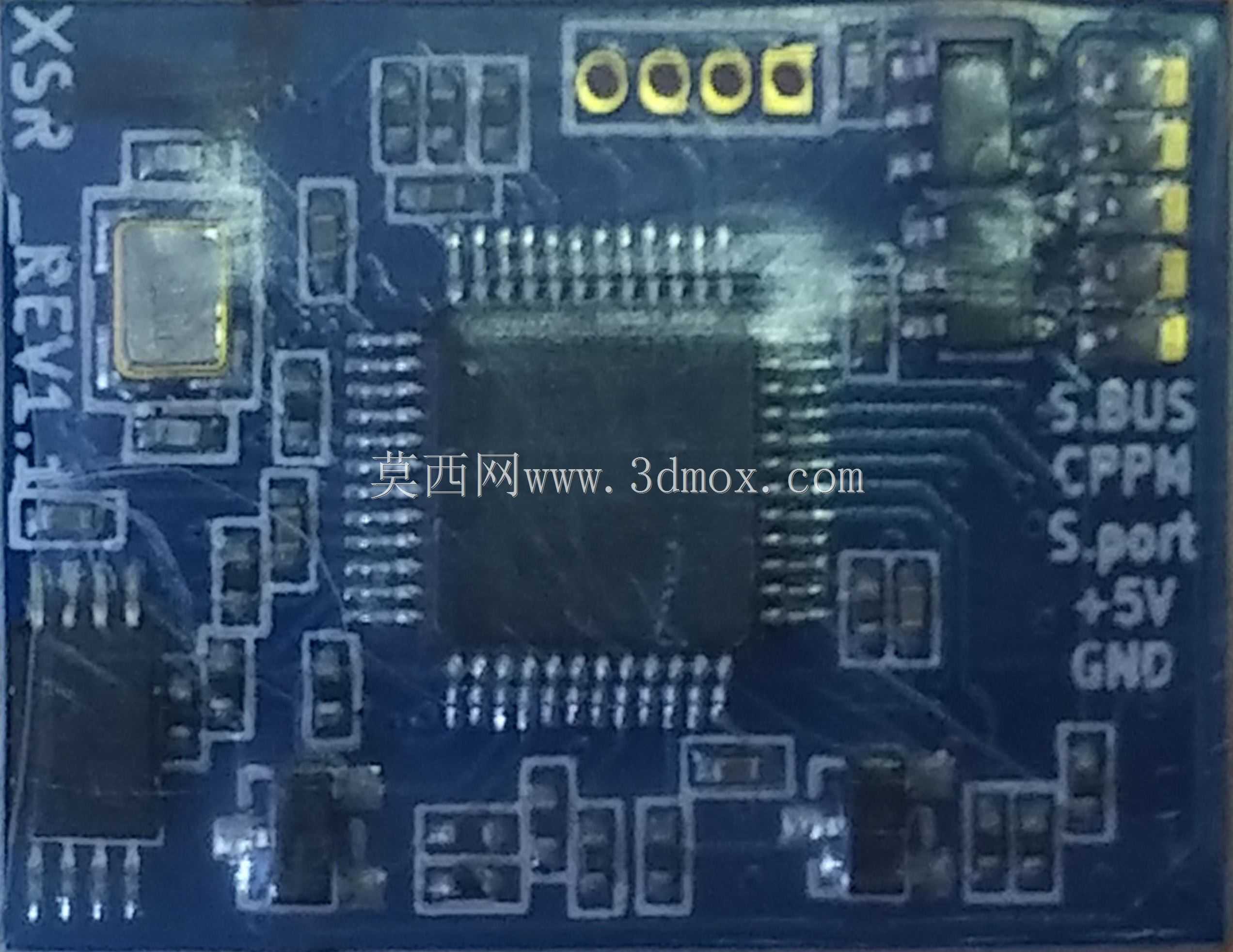

这款FrSky XSR 2.4G接收模块是航模无线电控制系统的核心信号接收部件，主要应用于多旋翼无人机、固定翼航模、遥控直升机等各类遥控航空模型的信号传输链路中，承担着接收遥控器发射的2.4G频段控制信号、解码后输出对应控制指令给飞控或舵机的核心作用，是遥控模型与操作者之间建立稳定控制连接的关键枢纽。在实际航模飞行场景中，该模块的信号稳定性直接决定了飞行的安全边界，其双天线设计能够有效规避单天线信号遮挡带来的失控风险，适配复杂飞行姿态下的信号接收需求，尤其适合特技飞行、穿越机竞速等对信号延迟和稳定性要求极高的使用场景。从功能特性来看，该模块支持16通道的控制信号输出，能够同时满足航模的舵面控制、油门调节、飞行模式切换、云台控制等多通道控制需求，内置的信号校验机制能够有效过滤同频段干扰信号，降低信号误码率，保障控制指令的准确传输。在设计思路上，这款接收模块采用了紧凑化的电路板布局，将射频接收电路、信号解码芯片、信号输出接口集成在一块小型PCB板上，整体结构充分考虑航模内部狭小的安装空间，板载元件全部采用贴片封装形式，最大限度压缩模块的整体体积，双天线采用垂直出线的布局方式，能够在安装时调整天线角度，获得最佳的信号接收朝向。模块底部集成了标准的杜邦针座输出接口，配套的彩色排线能够直接对应不同通道的信号定义，方便用户快速接线，避免接线错误带来的设备损坏。从安装边界来看，模块整体外形方正，安装时仅需预留对应PCB尺寸的安装空间，天线部分需要避开碳纤维板、金属部件等信号屏蔽材质，保证天线处于无遮挡的位置即可获得最佳接收效果，模块的接线端预留了足够的插拔操作空间，不会因为周边结构紧凑导致接线困难。在结构设计上，电路板边缘做了圆角处理，避免安装时尖锐边角划伤航模内部的其他线材或结构件，板载的按键位置处于模块边缘，方便用户在对频操作时无需拆卸模块即可直接按压操作，整体设计充分贴合航模玩家的实际使用习惯，兼顾了性能表现与安装使用的便捷性。
