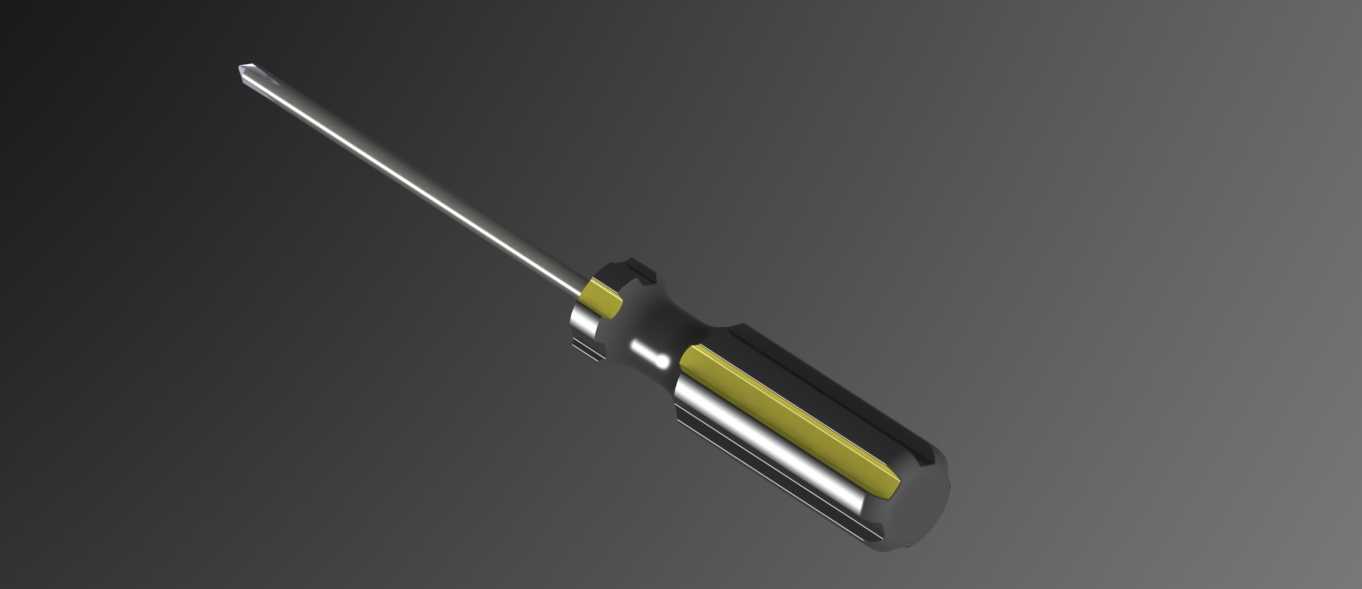

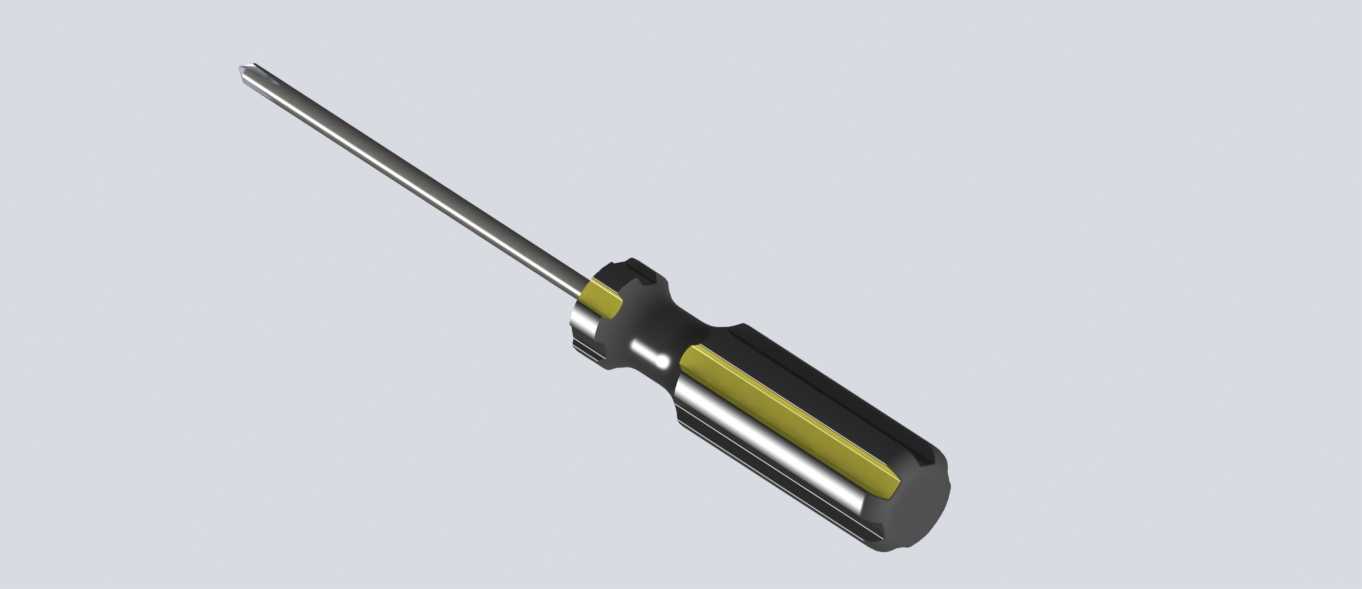

十字防滑柄手动螺丝刀三维数模

　　这款十字螺丝刀的建模，最初是为了给车间装配工位的工具定置管理做配套三维布局时搭建的，后来也被用到了工具收纳盒的结构适配、手动工具人机工程校核的场景里。在实际的生产场景中，这类螺丝刀覆盖的使用场景非常广，小到电子元器件的端子接线、小型钣金件的自攻螺钉紧固，大到设备维护时的外六角十字槽螺栓拆装、工装夹具的紧固件调整，都是它的适用范围，只要是带十字槽的螺纹紧固件，在扭矩要求不超过手柄握持输出上限的工况下，都能使用。

　　建模的时候最先敲定的是刀头部分的参数，十字槽的配合尺寸完全参照通用紧固件的槽型标准做的，刀头的锥度、刃口的厚度都做了贴合实际的处理，没有做理想化的尖锐刃口，毕竟实际量产的螺丝刀刀头都会做微小的钝化处理，避免使用时崩口，刀杆部分采用的是等直径的圆杆结构，从刀头根部一直延伸到手柄内部的嵌装位置，杆身长度的设定兼顾了深孔位置螺钉的操作空间和普通平面紧固的操作便利性，不会因为杆身过长导致操作时晃动感太强，也不会因为杆身过短够不到沉孔里的螺钉。

　　手柄部分的设计是整个建模里花心思最多的部分，首先是握持段的轮廓，没有做简单的直圆柱，而是按照人手握持时的指腹贴合弧度做了微凹的曲面，手柄上的双色防滑槽，凸起的筋条宽度和凹槽深度都参照了实际量产工具的尺寸，保证握持旋转的时候不会打滑，尤其是手上沾有少量油污的工况下，这些纵向的筋条能提供足够的旋转摩擦力。手柄尾部做了圆滑的弧面收尾，适合掌心顶压发力的操作场景，当需要施加较大轴向压力拧动紧定螺钉的时候，尾部的弧面能分散掌心的压力，不会出现硌手的情况。刀杆和手柄的连接位置做了金属包边的加强结构，这个细节是参考实际工具的防松结构做的，避免大扭矩操作时刀杆和手柄之间出现相对转动，金属包边的直径比手柄握持段略小，不会干涉手部靠近刀杆位置的精细操作，比如拧小螺钉的时候，手可以捏在靠近刀杆的位置做精准的旋转控制。

　　从安装边界和适配性来说，这款螺丝刀的整体外轮廓尺寸完全适配常规的工具插套、工具挂板的卡扣尺寸，刀杆直径匹配市面上通用的螺丝刀磁性加磁器的内孔，后期如果需要给刀头加磁或者消磁都能直接适配。建模的时候把刀杆、手柄防滑条、手柄主体、尾部加强包边都做了独立的实体拆分，后续如果要做改型，比如更换成一字刀头、调整杆身长度、更换手柄的防滑纹理，都可以直接在对应零件上修改，不需要从头重构整体模型。在实际的装配模拟中，这款螺丝刀的操作空间预留也做了校核，当拧动沉孔内的螺钉时，刀杆的长度能保证手柄完全处于沉孔外侧，不会和工件表面发生干涉，手柄的最大直径也控制在合理范围，在狭窄的设备内部空间操作时，不会因为手柄过粗被周围的零部件卡住。

　　另外在结构细节上，刀杆和手柄的嵌装部分做了滚花结构的模拟，这个结构在实际产品中是用来增强刀杆和手柄注塑结合力的，建模的时候保留了这个细节，不管是做产品渲染还是做结构拆解演示，都能更贴近真实产品的结构逻辑。刀头的端部做了微小的倒角处理，和实际产品的出厂状态一致，避免刀头过于锋利划伤螺钉槽或者操作人员。整个模型的曲面过渡都做了连续性处理，手柄上的防滑筋和主体的连接位置没有尖锐的棱角，都做了微小的圆角过渡，符合手动工具的安全设计要求，不会在使用时划伤手部。
