多款机械支撑连接类零件结构设计

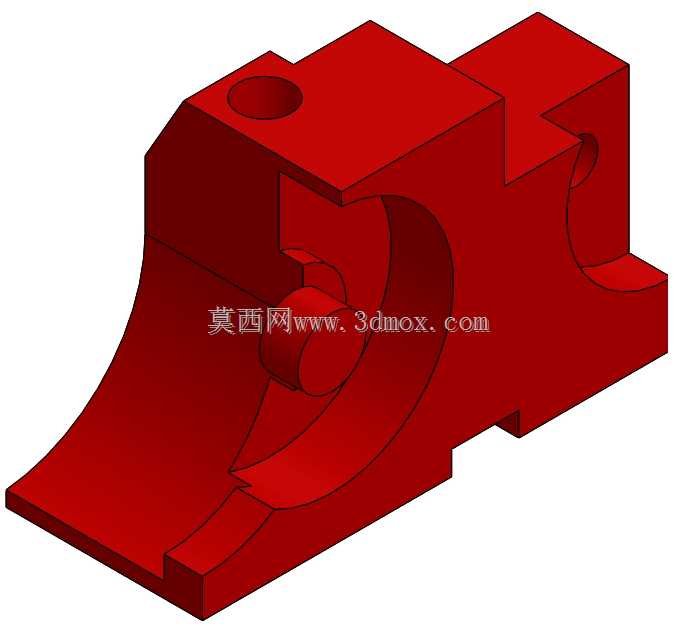

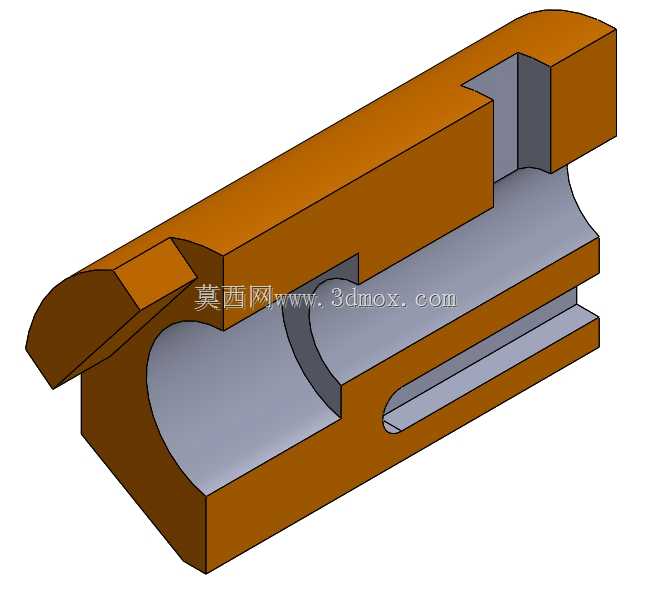

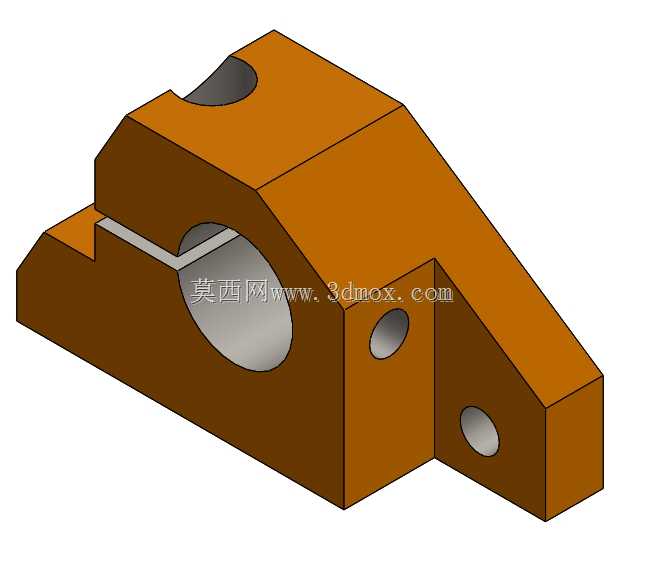

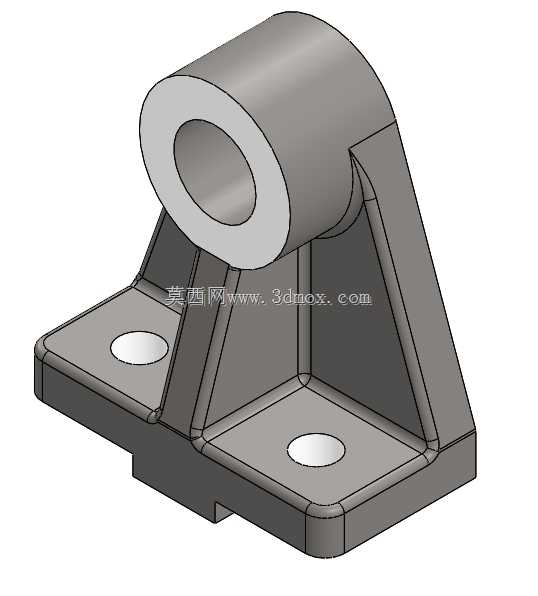

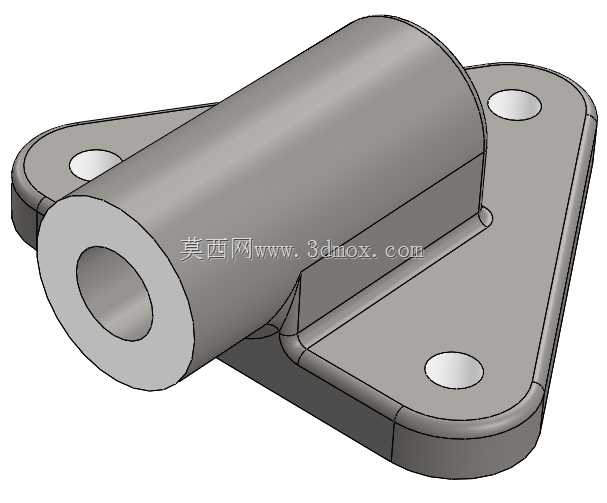

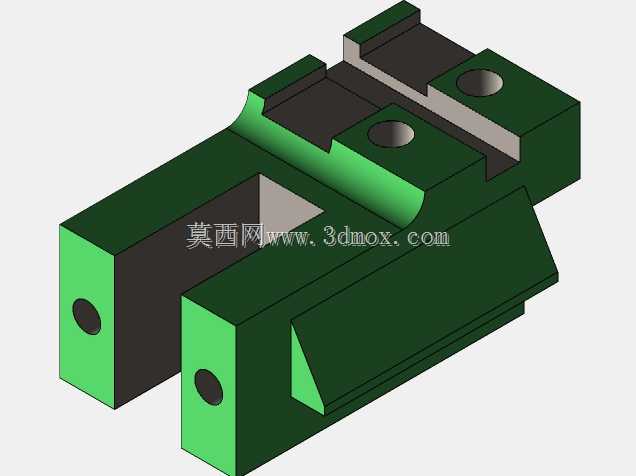

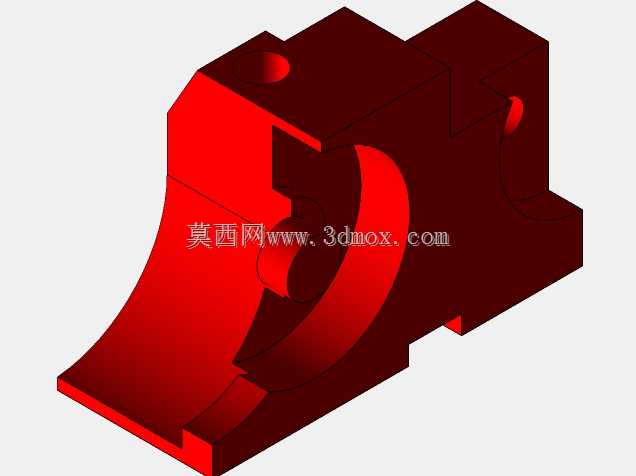

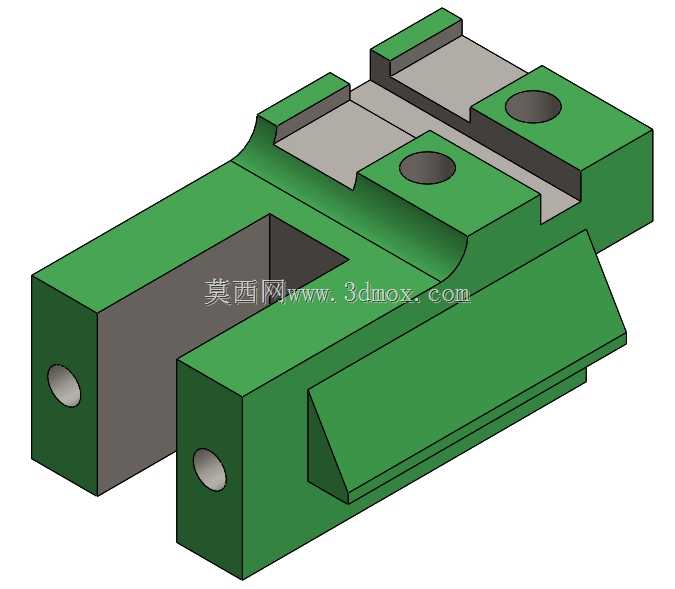

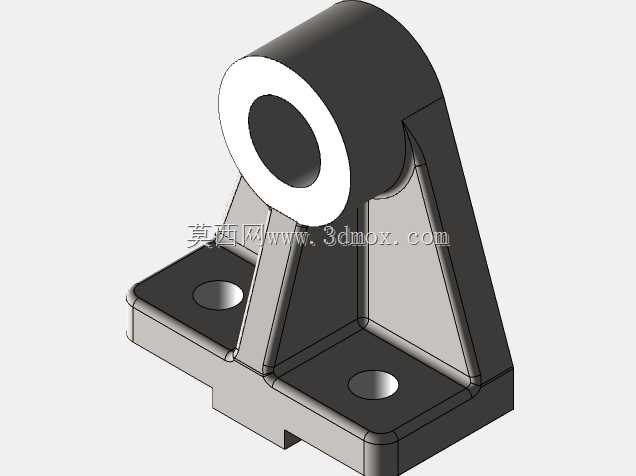

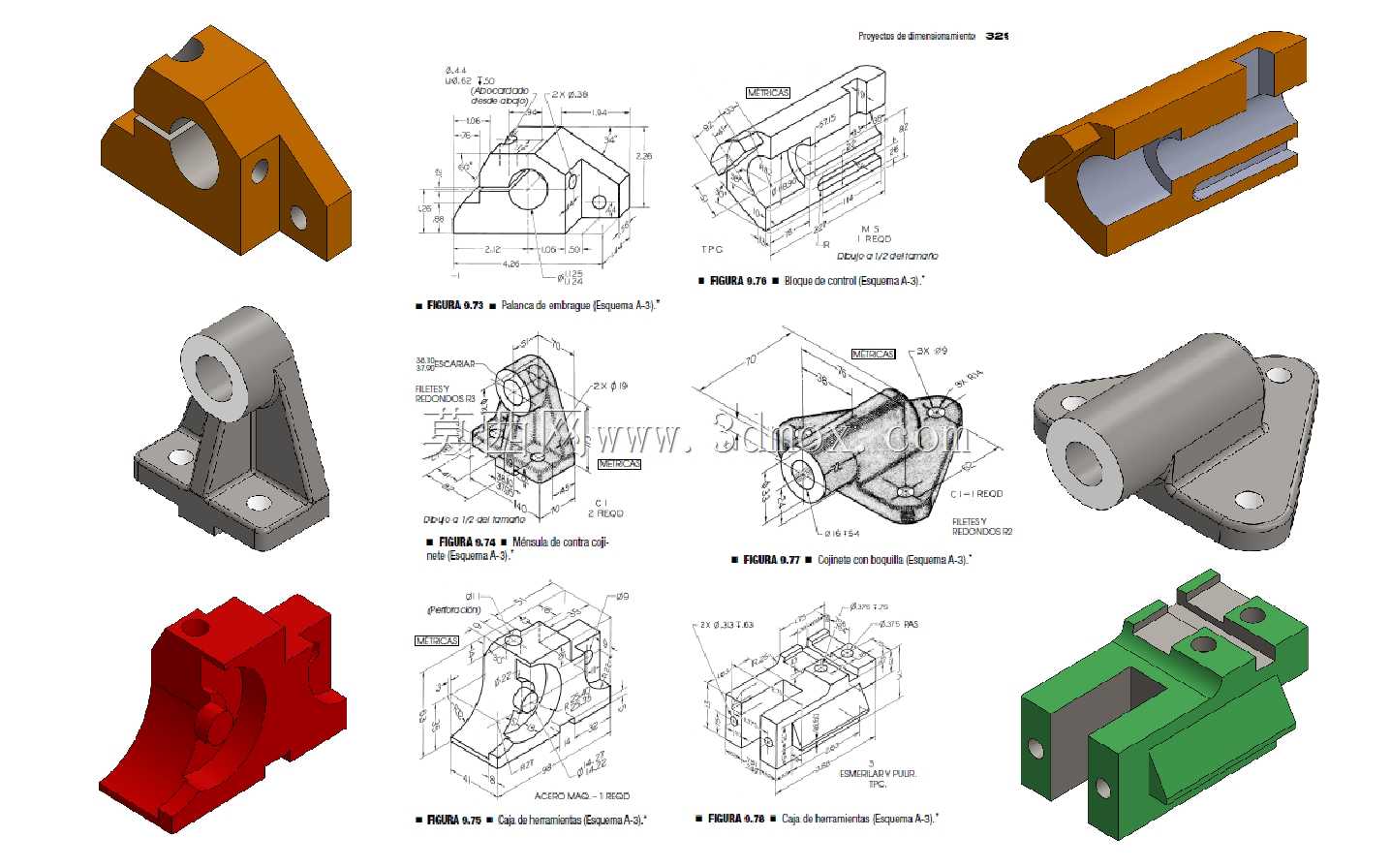

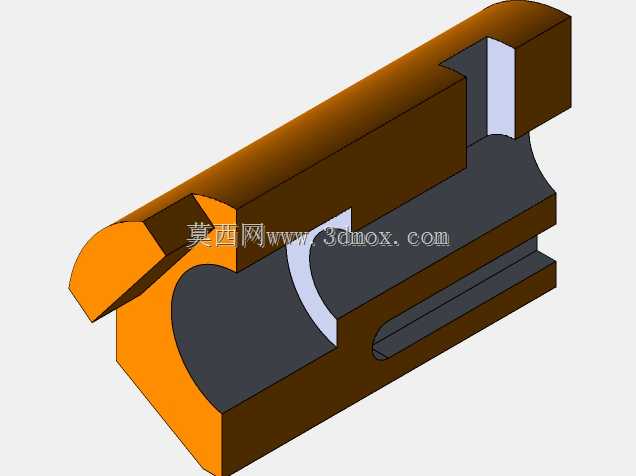

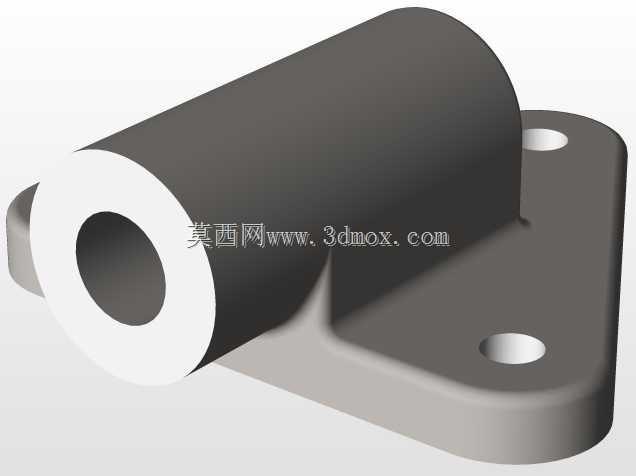

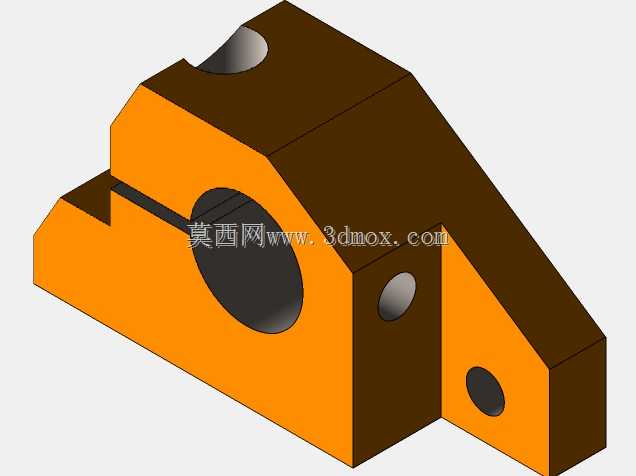

本次呈现的多款机械零件，均面向工业设备的支撑、连接与传动辅助场景设计，可广泛适配各类通用机床、自动化输送设备、小型工装夹具的装配需求，在设备整体结构中承担载荷传递、部件定位、运动导向的核心作用。从实际应用场景来看，这类零件多安装在设备的机架与执行部件的衔接位置，部分带轴孔结构的零件可承接旋转轴的径向与轴向载荷，带开槽结构的零件可实现滑动部件的行程导向，带多安装孔位的零件可完成不同功能模块的刚性连接，是工业设备中不可或缺的基础结构单元。在功能特性设计上，不同构型的零件匹配了差异化的载荷需求：棕色楔形支撑件采用斜向加强筋结构，可在倾斜安装场景下分散垂直方向的压应力，避免长期载荷下的结构形变；灰色带法兰支座采用底部加宽安装面设计，搭配对称分布的沉头安装孔，可实现与安装基面的紧密贴合，保证旋转轴运转时的同轴度稳定性；红色弧形支撑件采用内凹曲面构型，可适配圆柱形部件的承托需求，曲面弧度与被承托部件的外径完全匹配，避免接触应力集中导致的部件磨损；绿色开槽导向件采用双侧平行导轨面设计，槽内预留了滑动部件的运动间隙，可保证滑动部件沿固定方向做直线往复运动，不会出现偏移卡滞的问题。在设计思路层面，所有零件均遵循机械加工的工艺合理性原则，所有安装孔位均设计了便于刀具进出的倒角，棱边位置预留了去毛刺的工艺余量，壁厚分布均匀，避免铸造或铣削加工过程中出现应力开裂、形变超差的问题；轴孔位置根据配合精度要求设计了对应的公差带，过盈配合位置预留了压装导入角，间隙配合位置控制了合理的配合间隙，既保证装配便利性，又避免运转过程中出现晃动异响。从外形尺寸与安装边界来看，各零件的安装孔位间距均适配通用工业型材的安装孔距标准，无需额外加工转接板即可直接装配在常规工业铝型材或钢制机架上；零件的整体外轮廓尺寸控制在小型机加工零件的常规范围内，最大外形尺寸不超过150mm，可采用常规铣削、钻削工艺完成加工，无需特殊定制大型加工设备，有效控制生产制造成本；各零件的安装基面均设计了平面度公差要求，保证装配后与安装面的贴合度达到90%以上，避免因安装面不平整导致的零件受力不均问题，延长零件的实际使用寿命。
