双轮式滑轮接触极导向支撑结构

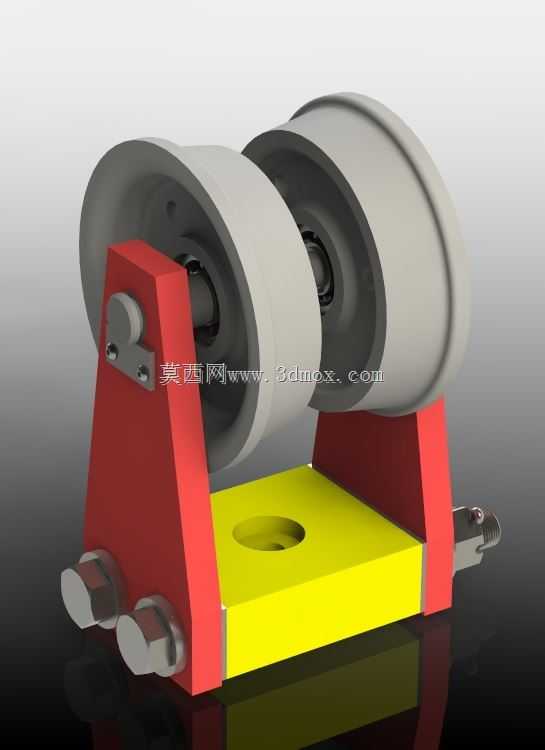

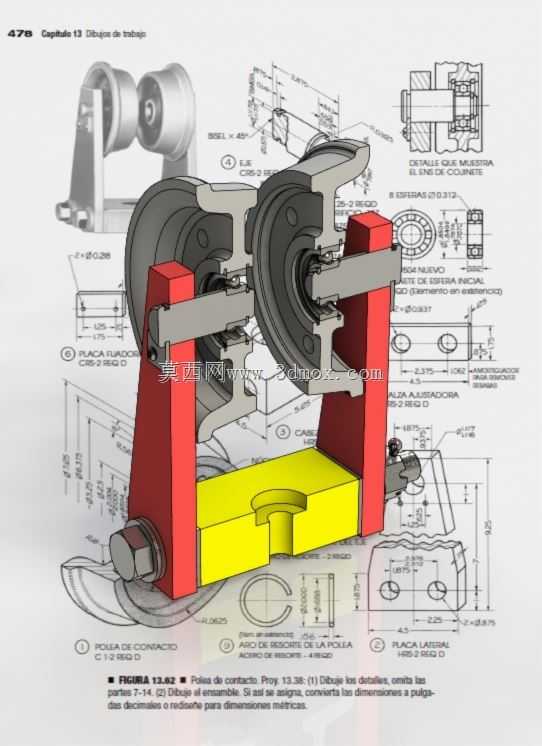

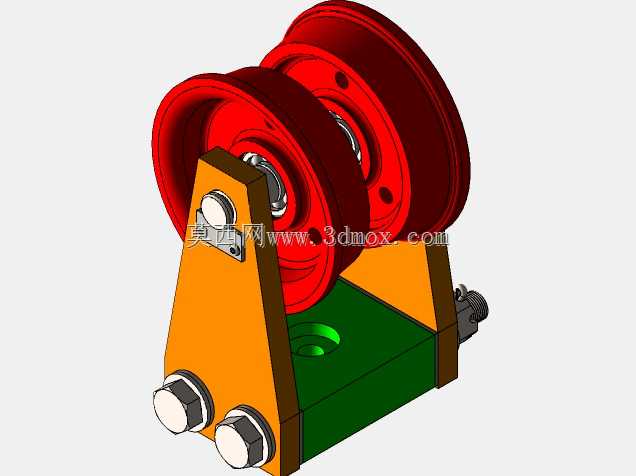

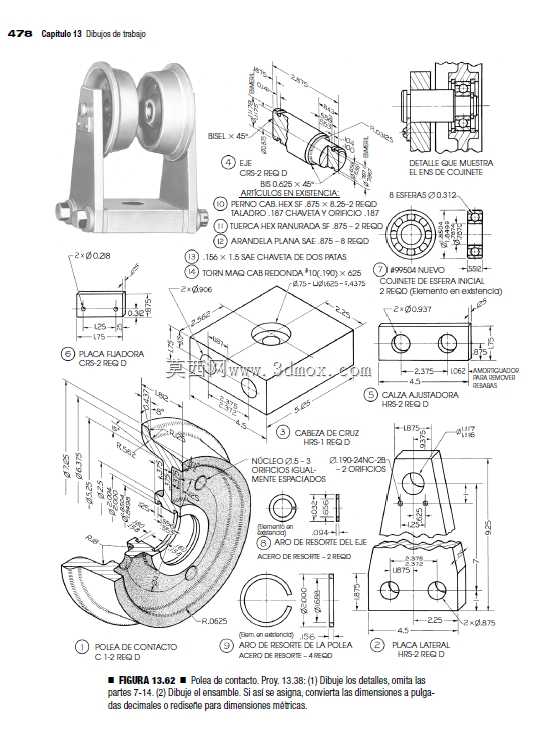

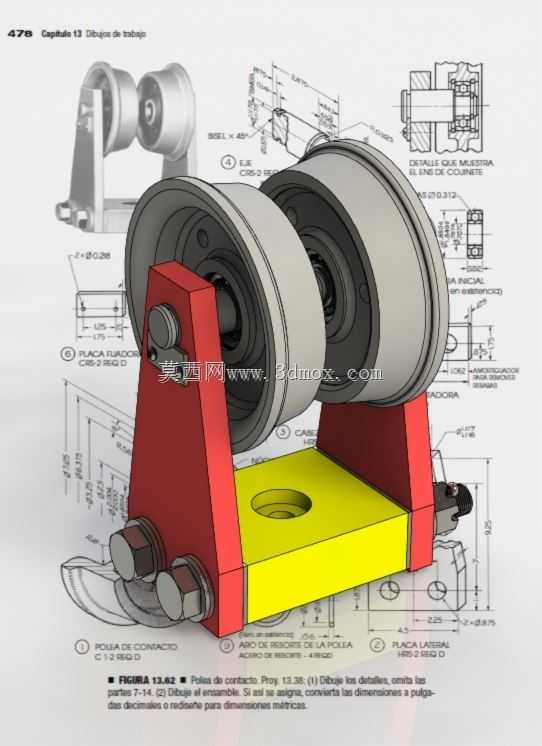

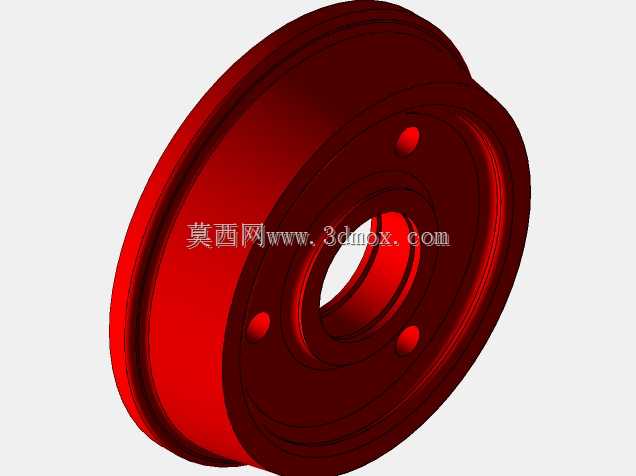

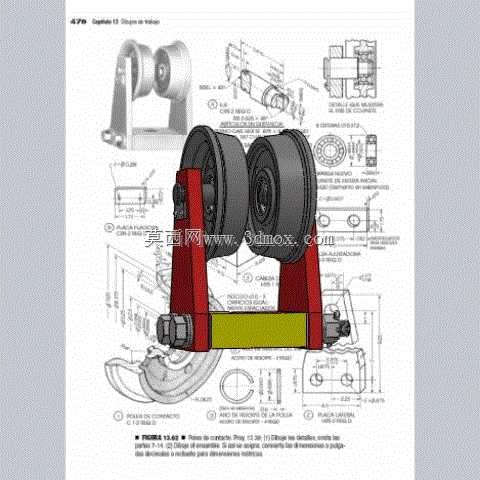

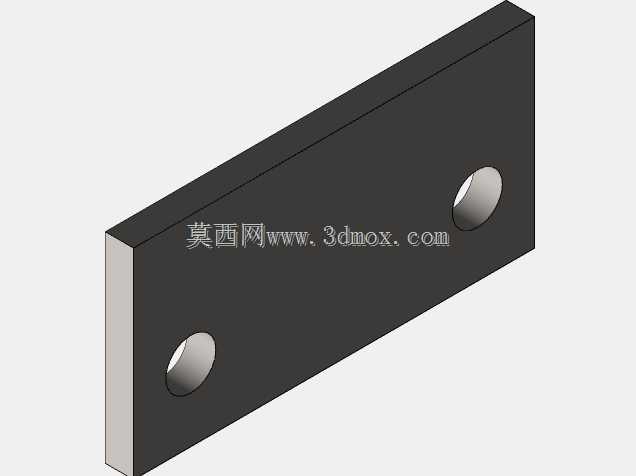

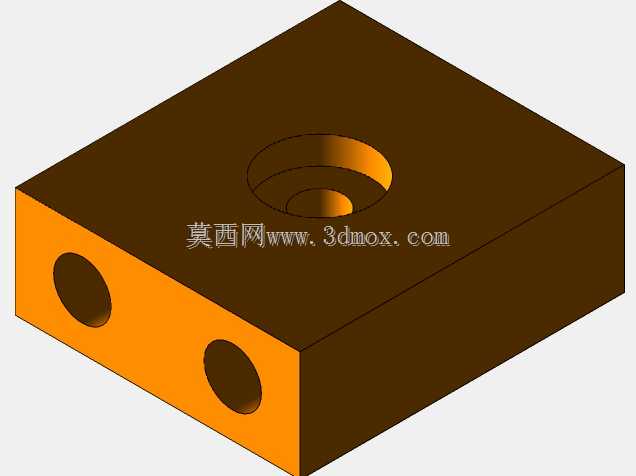

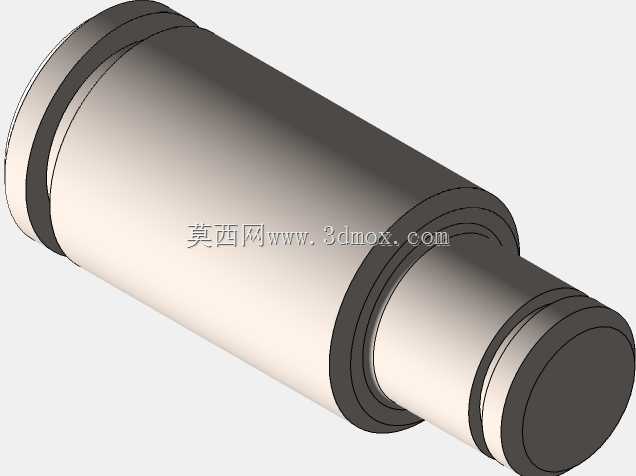

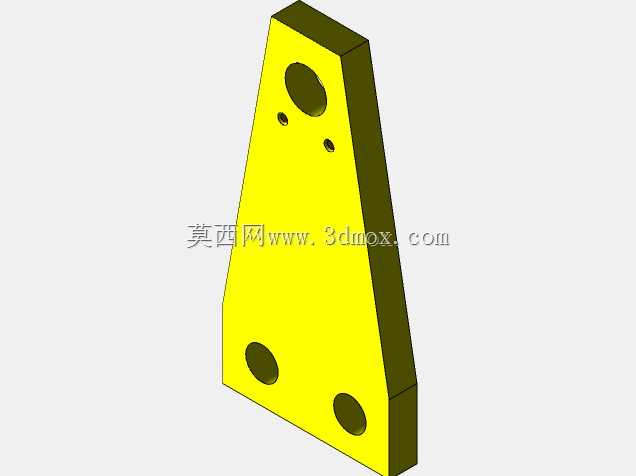

该滑轮接触极结构主要应用于线材、带材连续加工生产线的接触导向工位，常见于金属线材拉拔、线缆包覆、带材分切、电镀流水线等需要对行进中的柔性或刚性线性物料提供稳定接触支撑、导向限位的场景，可在物料高速行进过程中保持恒定的接触压力，避免物料跑偏、刮蹭，同时可配合检测、张力控制、导电传输等功能模块完成对应工序作业。整套结构采用卧式双滑轮对称布局，两个同轴布置的接触滑轮通过内置轴承安装在中心转轴上，转轴两端由两侧的立式支撑臂夹持固定，支撑臂底部与一体化安装底座连接，底座预留标准安装孔位，可直接通过螺栓固定在生产线的机架安装面上，无需额外加工适配结构。设计过程中优先考虑了滑轮转动的顺滑性与接触稳定性，滑轮轮面采用适配接触物料的轮廓设计，可根据接触物料的截面形状匹配对应轮槽弧度，避免物料与轮面出现点接触造成的局部磨损；支撑臂采用对称式三角加强结构，在承受径向接触压力时可有效分散应力，避免长期受力出现支撑臂变形导致的滑轮偏斜问题；底座与支撑臂采用螺栓锁紧的装配式结构，可根据实际安装需求调整支撑臂的间距，适配不同宽度规格的滑轮组件，同时便于后期更换磨损的滑轮、轴承等易损件。从安装边界来看，整套结构的安装底座为矩形平板结构，安装孔位按照通用工业机架的孔距标准设计，可兼容多数生产线的型材机架安装尺寸；整体高度控制在常规导向工位的安装高度范围内，不会与生产线的上下相邻工位产生干涉；滑轮的外伸尺寸经过核算，在物料正常行进路径上可保证足够的接触包角，同时不会出现物料脱槽的风险。功能层面，该结构除了基础的导向支撑作用外，可根据使用场景拓展功能：在需要导电的工位可将支撑座做绝缘处理后接入电极，通过转动的滑轮与行进物料保持持续稳定的电接触，避免固定式接触块造成的物料表面刮伤；在张力控制工位可搭配张力检测组件，通过滑轮受到的径向压力实时反馈物料张力，配合张力调节机构实现生产线张力的闭环控制；在高速行进工位，滑轮内置的低摩擦轴承可降低转动阻力，减少物料带动滑轮转动时的动力损耗，同时降低轮面与物料之间的相对滑动，延长滑轮与物料的使用寿命。整套结构的零部件均采用标准化工业零件设计，轴承、紧固件均选用通用标准规格，后期维护更换成本低，适配性强，可在多数线性物料加工生产线中直接替换原有同类型导向接触部件，无需对原有生产线做大规模改造。
