TO-220-11型直插功率半导体封装结构

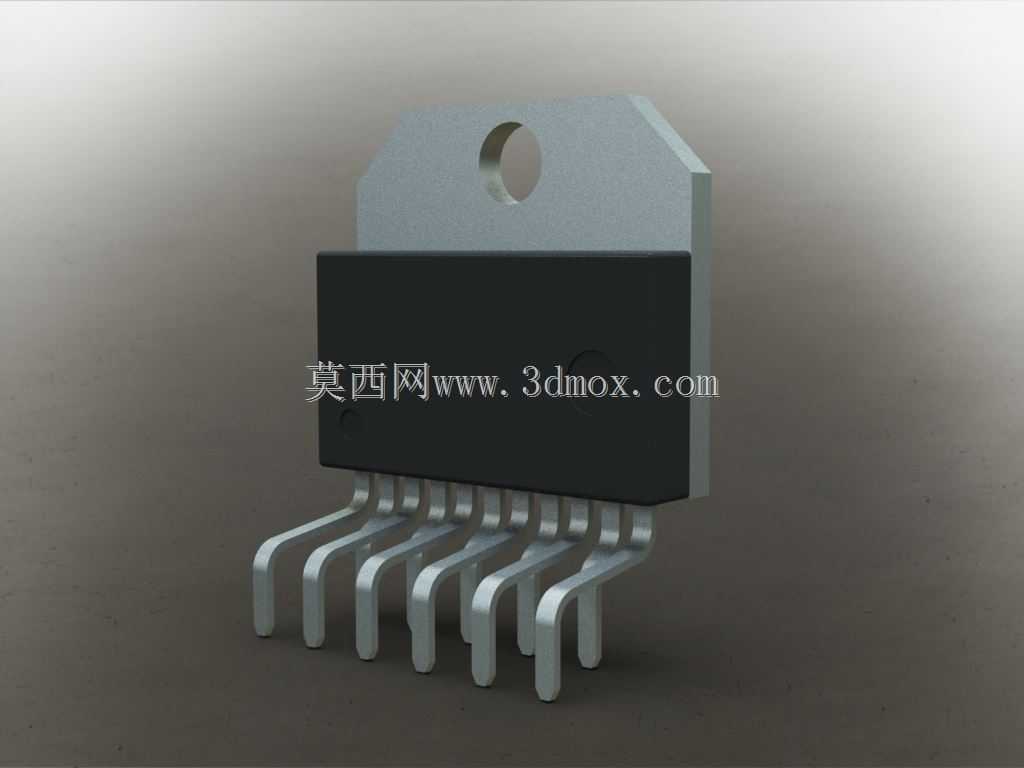

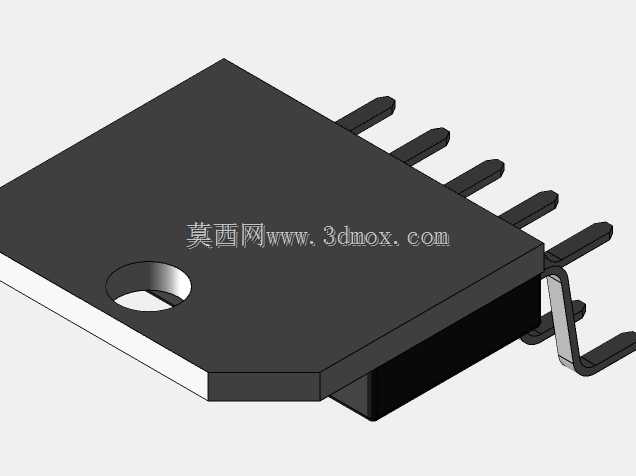

这款TO-220-11型封装结构，是面向中小功率半导体器件打造的直插式封装载体，广泛应用在消费类音频功放、工业电源模块、电机驱动板卡、车载低压控制电路等场景中，是功率半导体应用领域普及率极高的封装形式之一。从实际使用场景来看，这类11引脚的TO-220封装常用来承载多通道功率放大芯片、大电流驱动芯片，比如常见的音频功率放大芯片就常采用该封装形态，既可以通过自带的金属散热基板传递芯片工作产生的热量，又能通过规整的直插引脚适配波峰焊、手工焊等多种电路板焊接工艺，兼顾小批量试制、量产组装的不同生产需求。在功能特性上，该封装采用塑封主体搭配金属散热背板的组合结构，黑色塑封主体完成内部芯片的绝缘包裹与引脚定位固定，顶部带安装孔的金属背板既作为散热路径的核心接触面，可通过螺丝直接锁附在铝制散热片上，也能在自动化插件工序中作为定位基准，保证插件精度。11根弯折成型的直插引脚采用等间距排布，引脚弯折弧度经过反复验证，既可以保证插件时顺利穿过PCB对应安装孔，也能在焊接完成后形成合适的应力释放弧度，避免温度循环过程中引脚与PCB焊盘之间因热胀冷缩系数差异产生开裂失效。从设计思路来看，这款封装结构在经典TO-220封装的基础上拓展了引脚数量，保留了原封装安装兼容性的同时，适配了更多引脚数的功率芯片需求：散热基板的安装孔位置、引脚间距、塑封主体的外形边界都和常规TO-220封装保持通用，用户无需重新设计散热片安装结构、PCB封装焊盘，就能直接替换原有少引脚的同规格封装器件，大幅降低了电路改版的成本。在外形尺寸与安装边界上，该封装的塑封主体宽度、厚度都控制在常规TO-220的尺寸区间内，金属散热背板突出塑封主体的高度经过优化，既保证和散热片的接触面积足够，又不会过度占用电路板上方的空间；引脚伸出塑封主体的长度适配2mm厚度以内的PCB板焊接需求，引脚末端做了轻微的收窄导向处理，插件时可以快速对准焊盘孔，提升组装效率。散热背板与塑封主体之间的结合面做了咬合结构设计，避免长期冷热交替后塑封与金属背板出现分层，提升器件在宽温工作环境下的可靠性，引脚表面的可焊层覆盖范围也经过精准控制，避免焊锡攀爬过高导致引脚应力集中断裂。
