旧油炉配套铜接口电磁阀结构设计

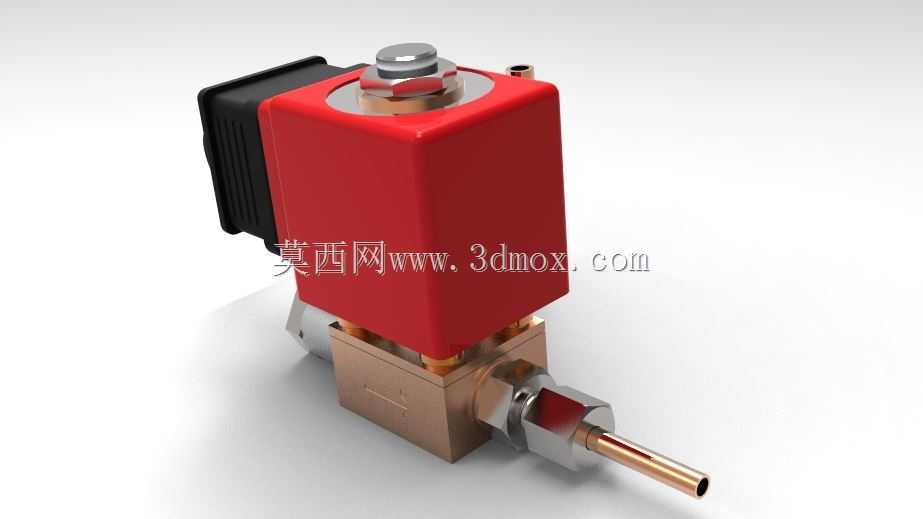

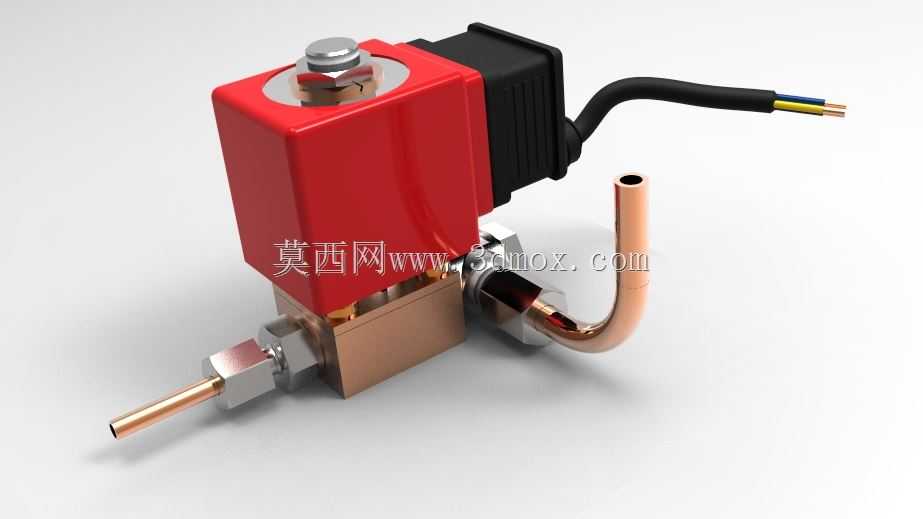

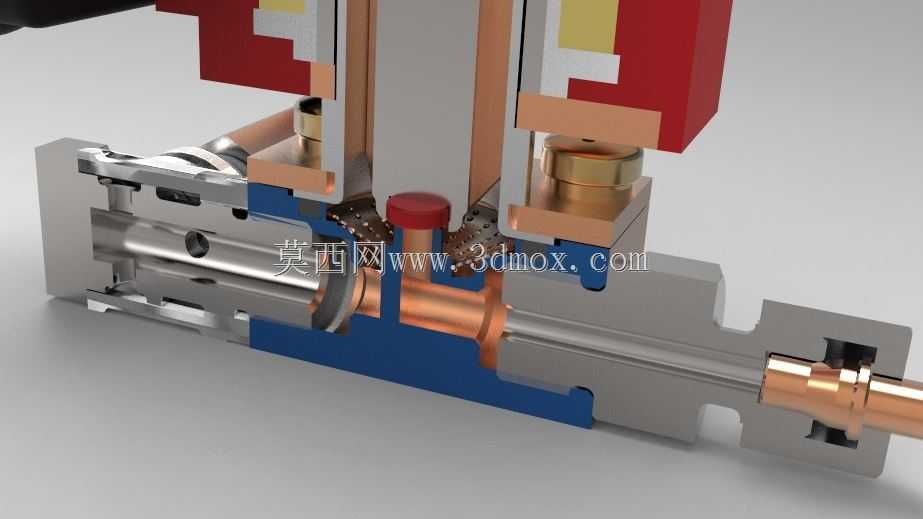

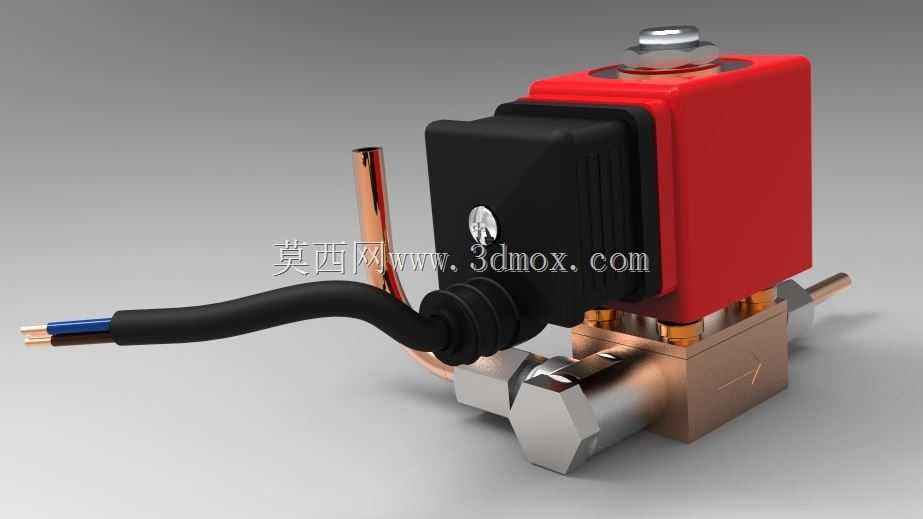

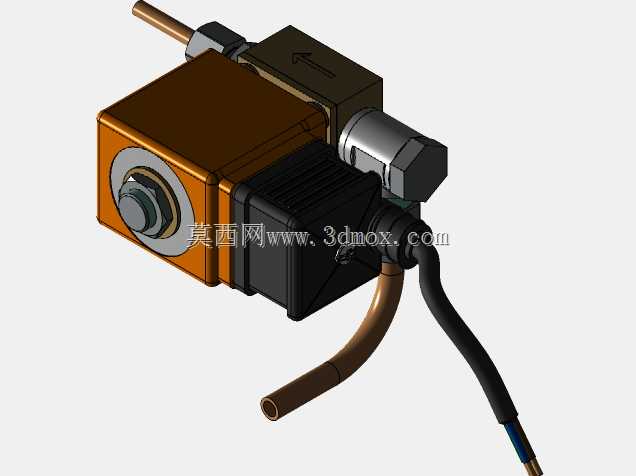

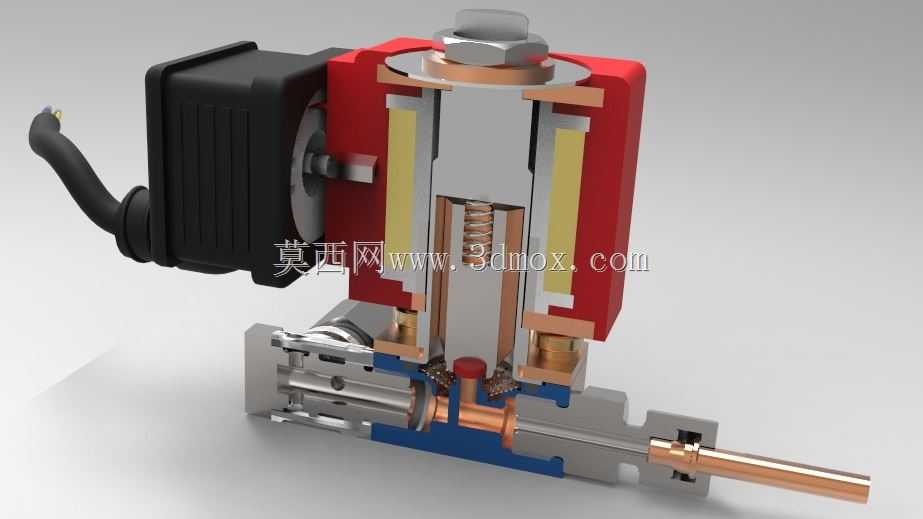

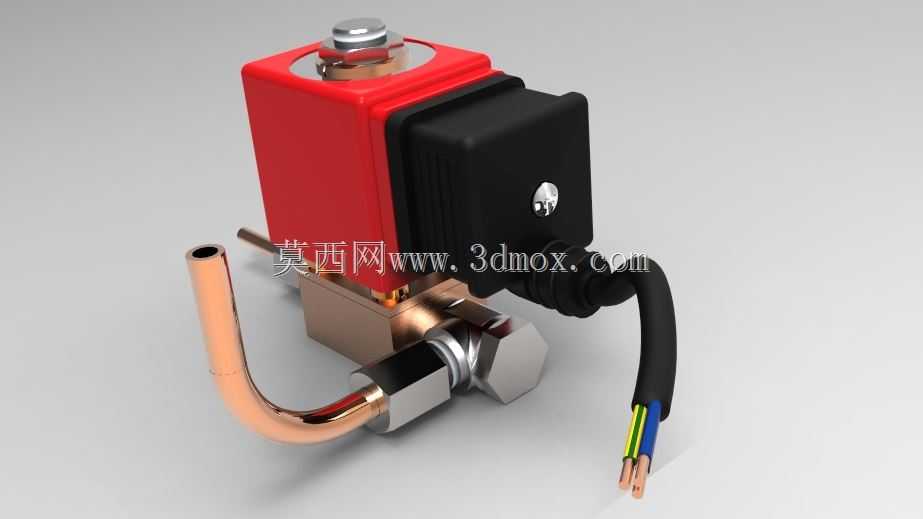

这款电磁阀是专为旧款燃油加热炉设计的油路通断控制核心部件，主要应用在小型商用燃油暖炉、餐饮行业废油燃烧炉、小型工业燃油加热设备的供油管路中，承担着精准控制燃油供给通断的核心作用，直接决定油炉点火、运行、熄火全流程的供油稳定性，是保障油炉安全运行的关键执行元件。在实际使用场景中，该阀安装在油箱与燃烧器之间的供油管路节点上，通过电磁线圈得电产生的电磁吸力驱动内部阀芯动作，快速打通或切断燃油通路，配合燃烧器的点火程序完成供油启停，避免燃油泄漏、溢油引发的安全隐患，同时可根据炉温反馈信号调整通断频率，实现炉温的动态稳定控制。从功能特性来看，这款阀采用分体式结构设计，红色的电磁驱动模块与黑色的接线防护模块独立排布，既保证了电磁驱动部分的磁路密封性，又为接线端提供了充足的防尘防油防护空间，避免长期在油炉周边高温、多油污的环境下出现接线老化、接触不良的问题。阀体部分采用铜质基座搭配弯型铜质接管，铜材的耐油腐蚀特性能够适配柴油、废机油、煤油等多种燃油介质，弯管结构直接适配旧油炉原有管路的走向布局，无需额外加装转接弯头即可完成对接，大幅降低旧设备改造替换的安装难度。在设计思路上，这款阀充分考虑了旧款油炉的安装空间限制，整体结构紧凑，电磁模块与阀体采用直连式布局，没有多余的外凸结构，接线端采用侧出引线设计，引线外层包裹耐油橡胶护套，内部线芯做分色处理，方便现场接线时快速区分正负极与接地端，避免接错线导致线圈烧毁。阀体上的六角紧固结构预留了标准扳手的操作空间，安装时可以直接用普通开口扳手完成紧固，不需要专用工装。从安装边界来看，弯型接管的外径适配旧油炉常用的6mm供油铜管，接口采用卡套式密封结构，安装时只需将铜管插入接口后拧紧锁紧螺母即可完成密封，不需要额外缠绕密封带或焊接，整体安装高度控制在100mm以内，横向安装宽度不超过80mm，能够适配旧油炉内部原本预留的狭小安装腔室，替换原有老化失效的电磁阀时不需要改动炉体内部的其他结构，直接原位替换即可完成维修。阀芯部分采用耐油橡胶密封件，长期接触燃油不会出现溶胀变形，保证通断动作的密封性，避免停机状态下出现燃油滴漏，线圈部分做了绝缘浸漆处理，能够耐受油炉运行时周边的持续高温环境，长时间通电工作也不会出现过热烧毁的问题，整体结构兼顾了旧设备替换的适配性与长期运行的可靠性。
