自动灭火系统专用电磁阀及配套组件

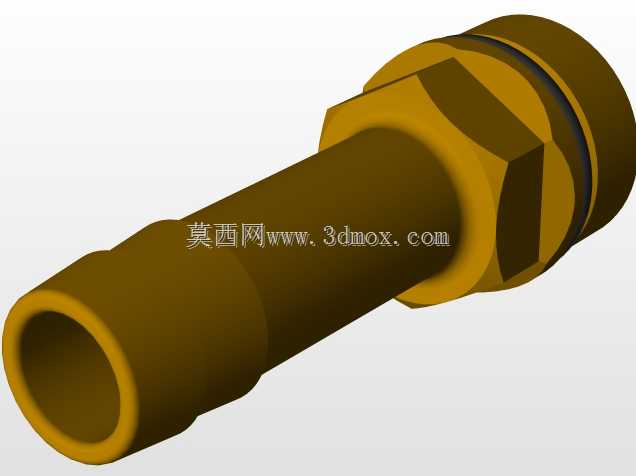

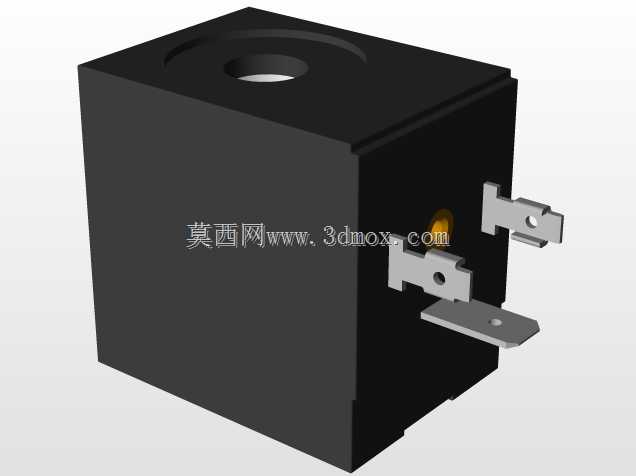

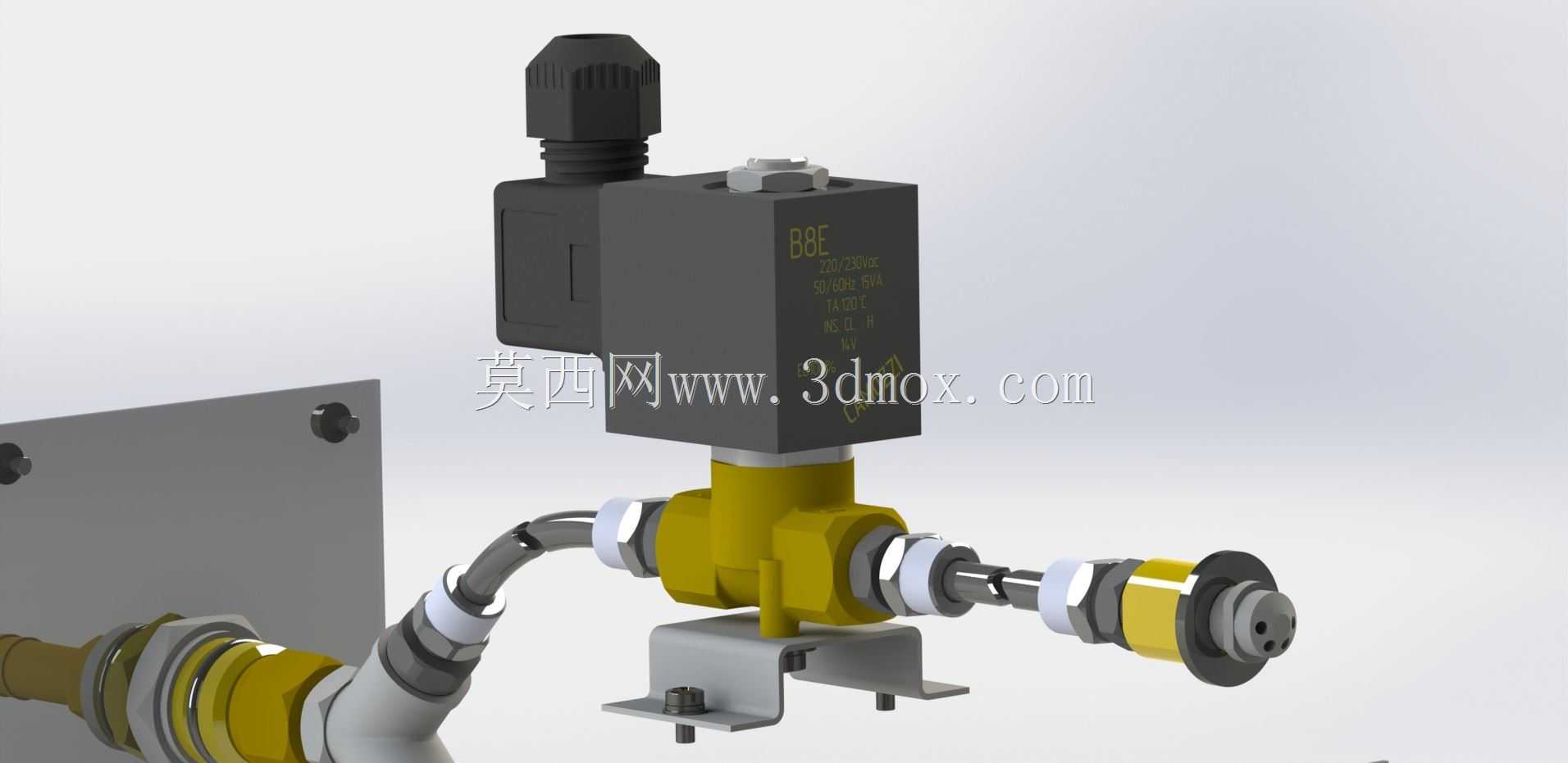

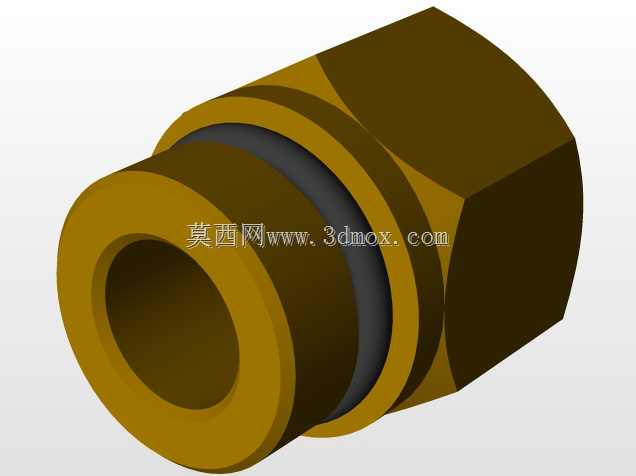

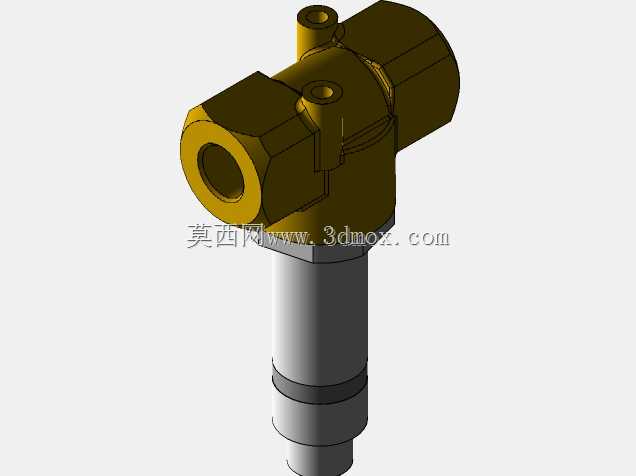

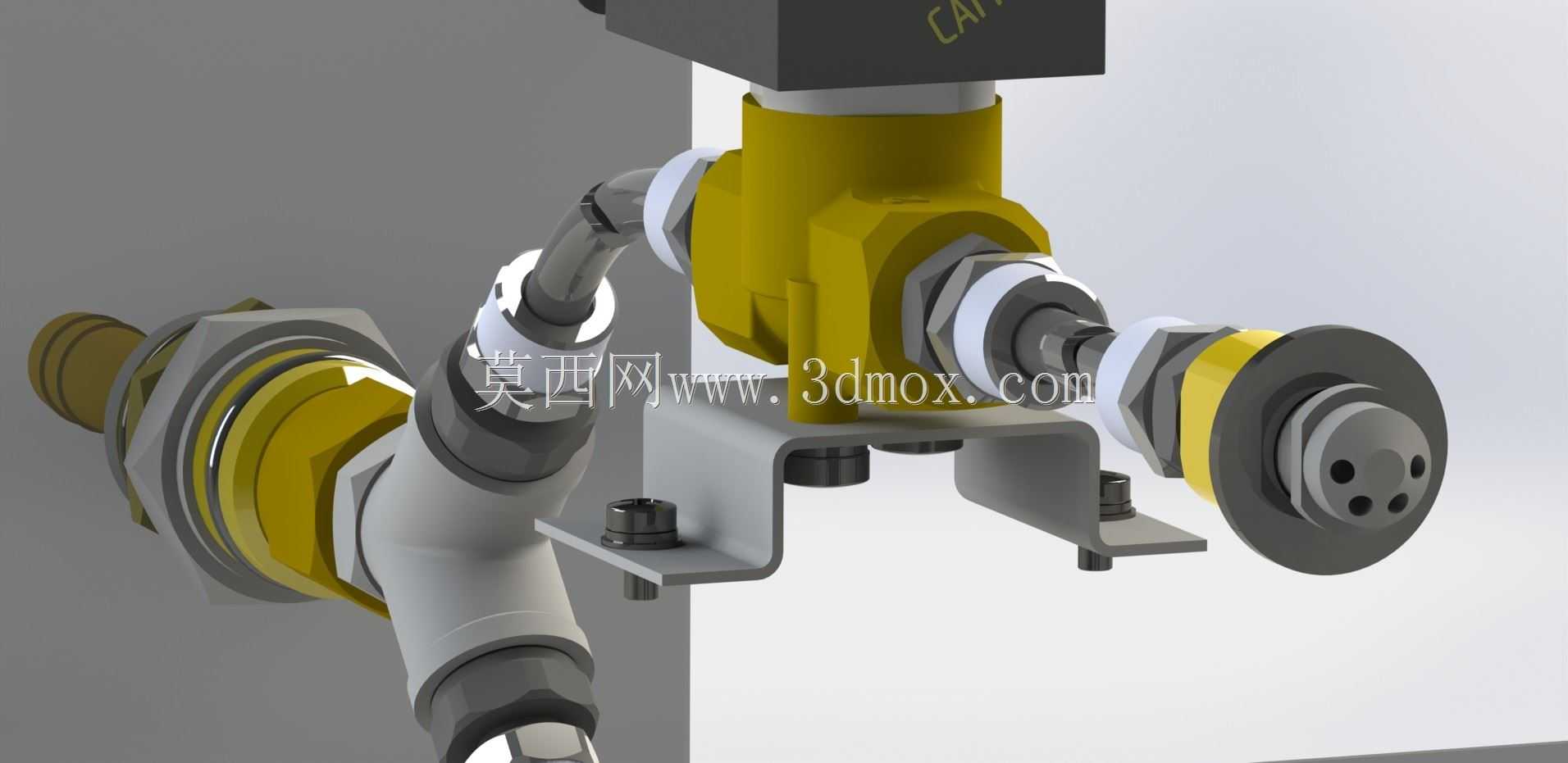

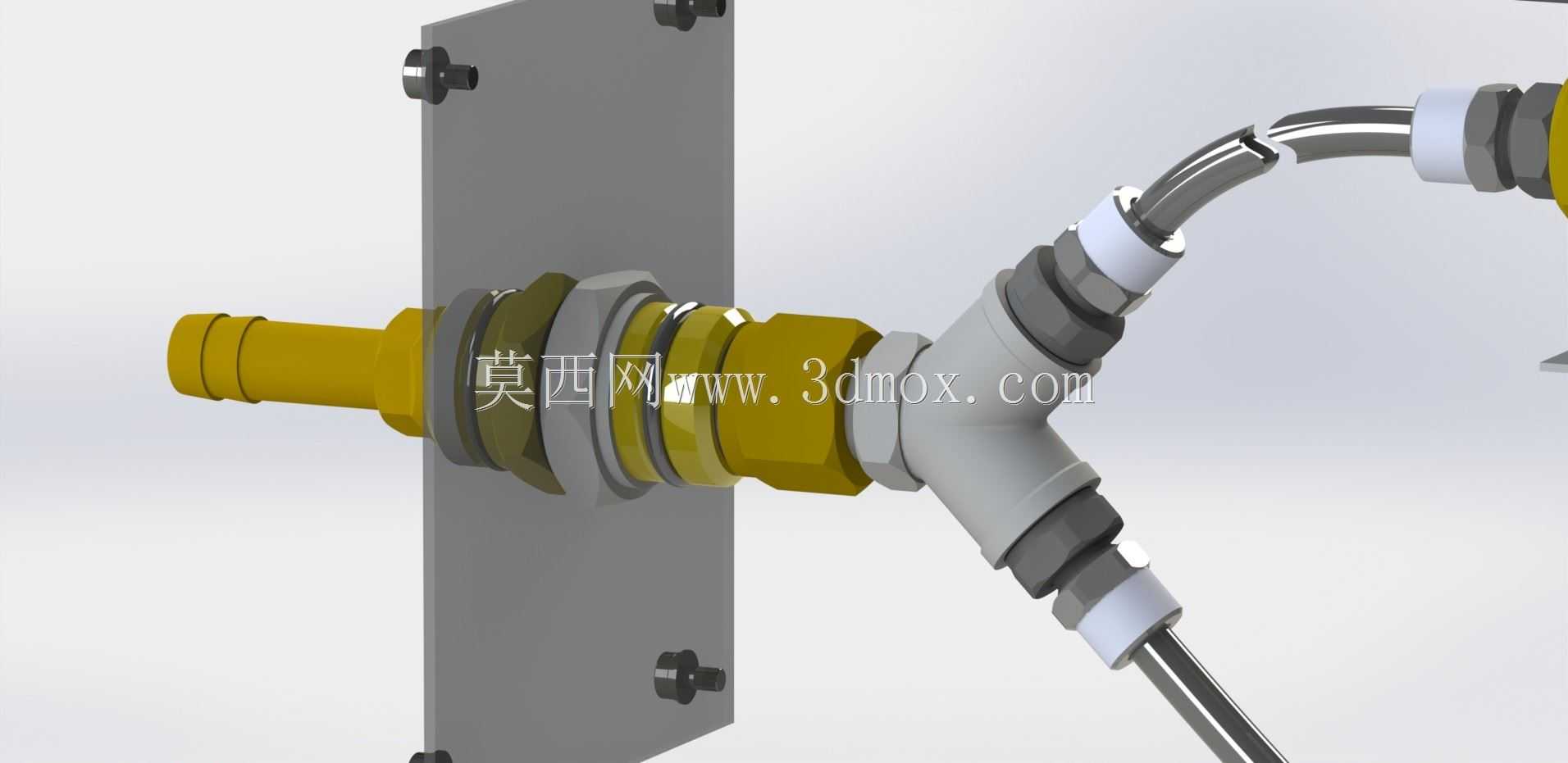

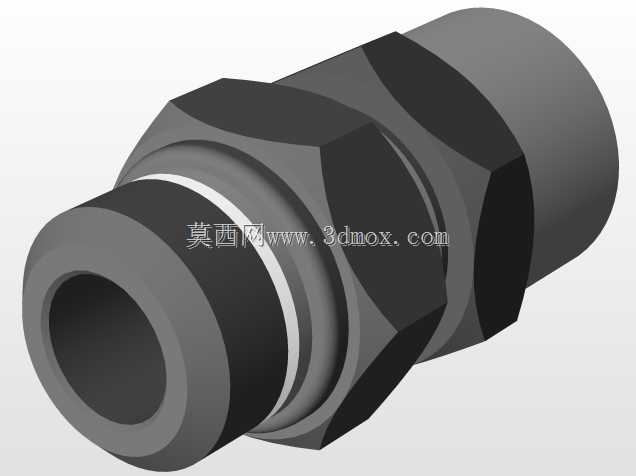

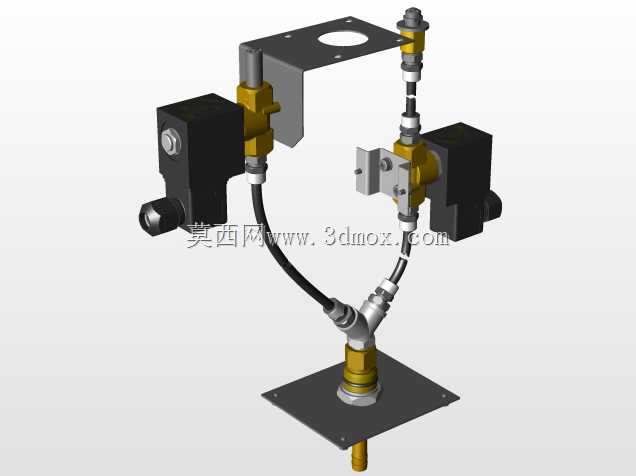

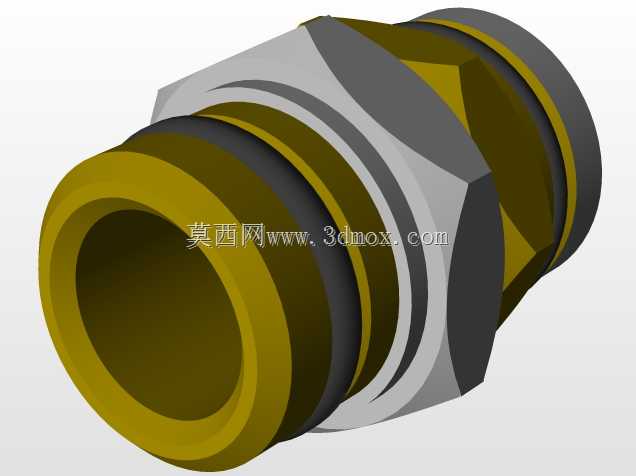

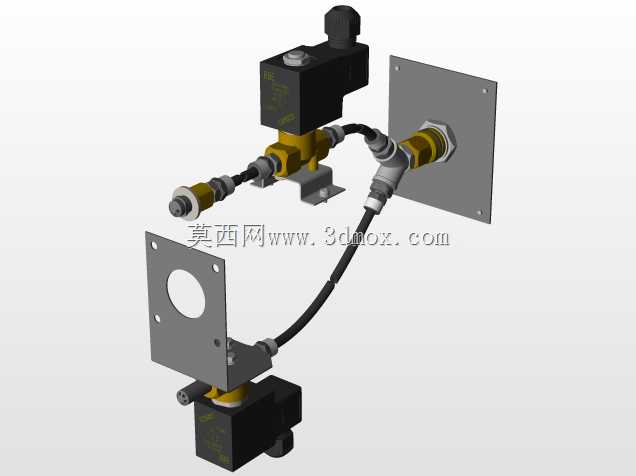

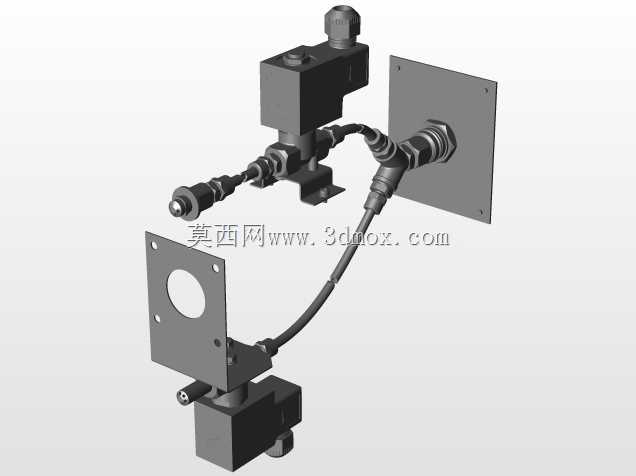

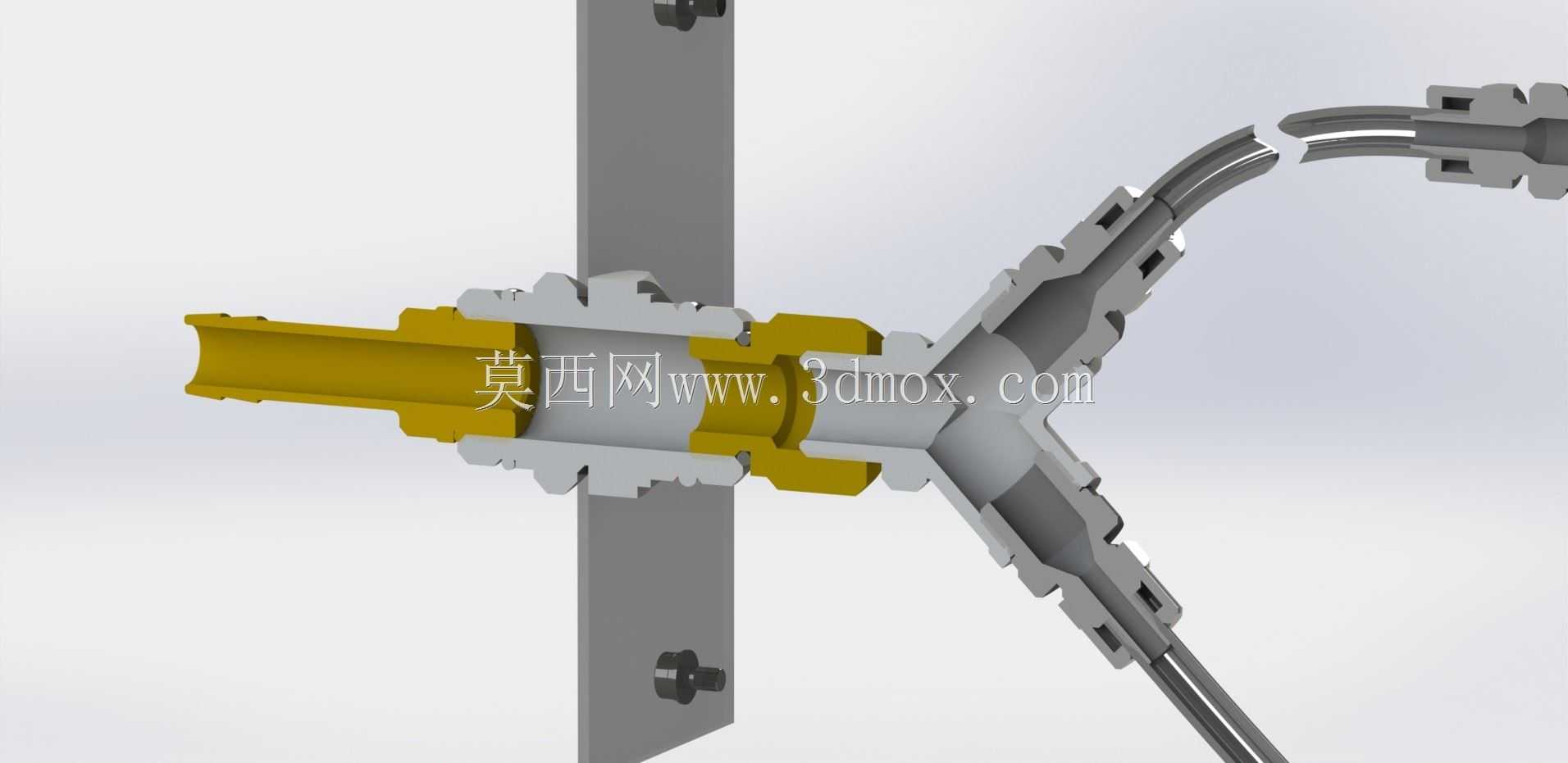

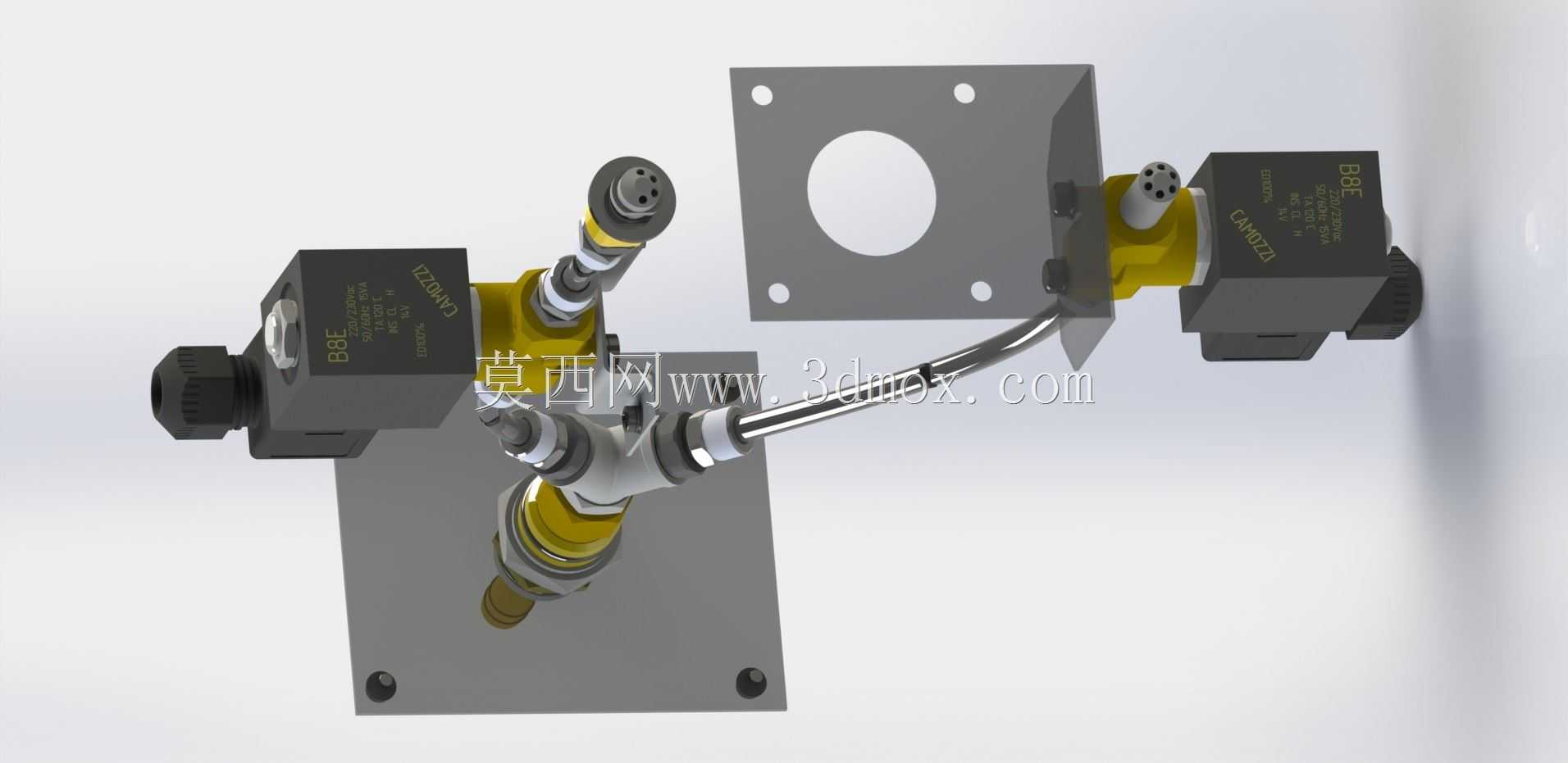

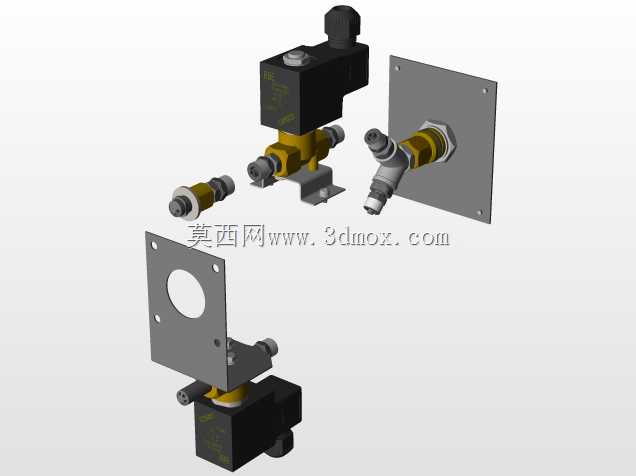

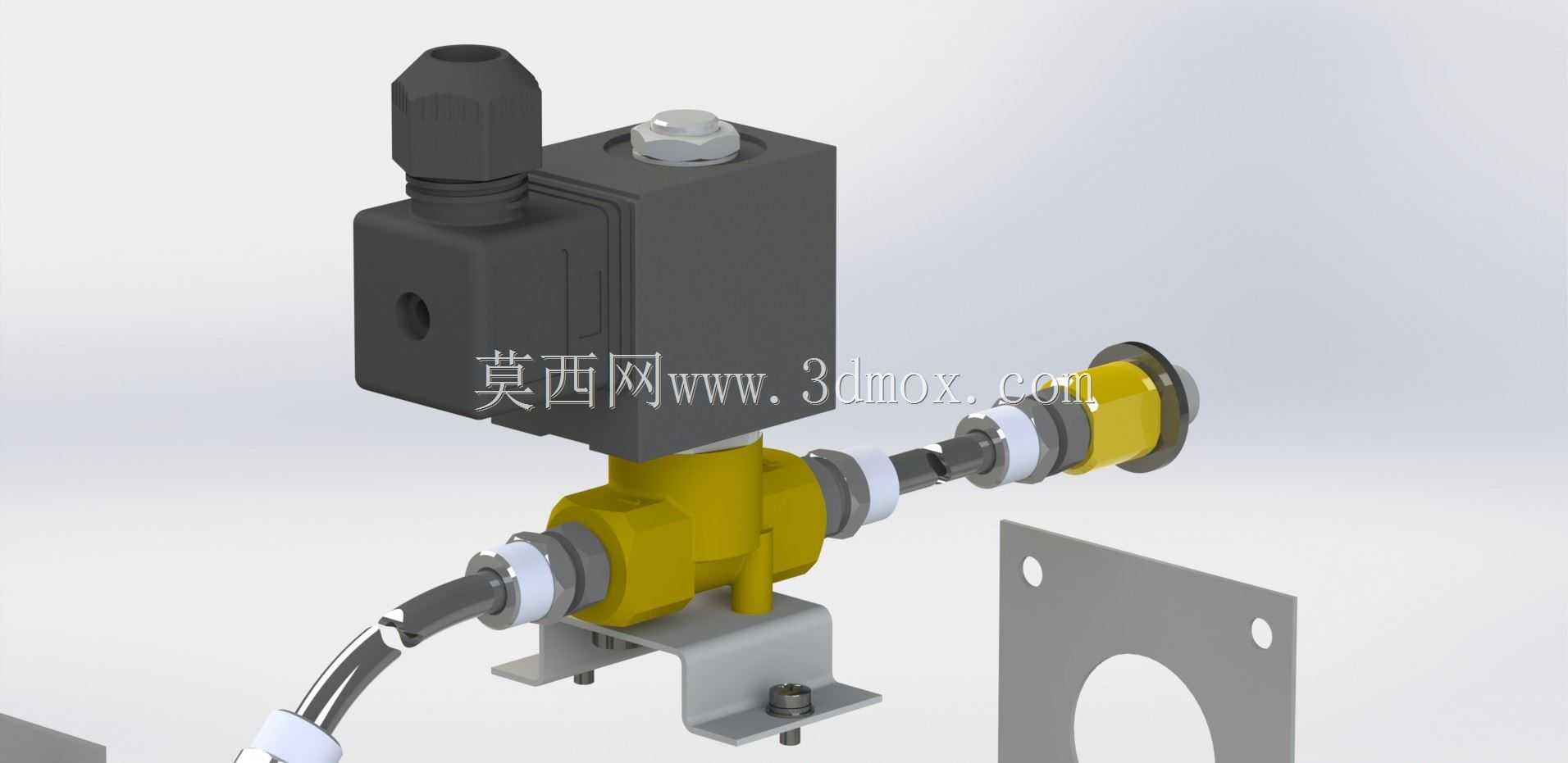

这套阀组组件主要应用在密闭空间、工业设备舱、储能机柜等场景的自动气体灭火系统中，作为灭火剂输送管路的核心通断控制单元，承担火情触发后快速开启管路、精准释放灭火介质的关键作用，是整套自动灭火系统执行动作的核心终端部件。整套组件以常闭型直动式电磁阀作为核心控制元件，阀体采用黄铜锻压成型，兼顾耐压性能与介质兼容性，适配七氟丙烷、二氧化碳等常见气态灭火介质，线圈部分采用密封式塑封结构，可在多尘、有一定凝露的设备舱环境中长期稳定工作，避免潮气侵入导致的线圈短路故障。设计阶段优先考虑了狭小安装空间的适配性，电磁阀本体采用紧凑型结构设计，顶部电气接线端采用标准电缆防水接头，可直接适配常规阻燃控制电缆的接入，无需额外转接配件；阀体底部配套冲压成型的镀锌安装支架，支架预留两个标准安装孔位，可直接通过螺栓固定在设备舱内壁或安装基板上，安装时无需额外制作适配工装。阀组两侧的管路接口采用卡套式连接结构，可直接适配对应外径的金属输送管路，接口处的密封结构采用耐介质腐蚀的复合密封件，长期承压状态下不会出现渗漏问题；阀组出口端配套的管路组件集成了介质导流与缓冲结构，可避免电磁阀开启瞬间高压介质直接冲击管路末端的喷头，减少管路振动与接头松动的风险。整套组件的安装边界充分考虑了现场布线与管路排布需求，电磁阀接线端预留了足够的线缆弯曲空间，两侧管路接口预留了扳手操作空间，现场安装时无需拆卸周边其他部件即可完成接线与管路紧固作业；阀组整体重量控制合理，安装支架的承重冗余充足，即使在车辆、移动设备等存在振动的使用场景下，也不会出现支架变形、部件移位的问题。阀组的动作响应经过针对性匹配设计，收到控制信号后可在极短时间内完成全开动作，确保灭火介质能够快速充满防护区域，同时阀体内部的流道经过平滑处理，介质流通时的压力损失极小，可保证末端喷头的喷射压力满足灭火设计要求。
