外啮合齿轮油泵三维结构设计模型

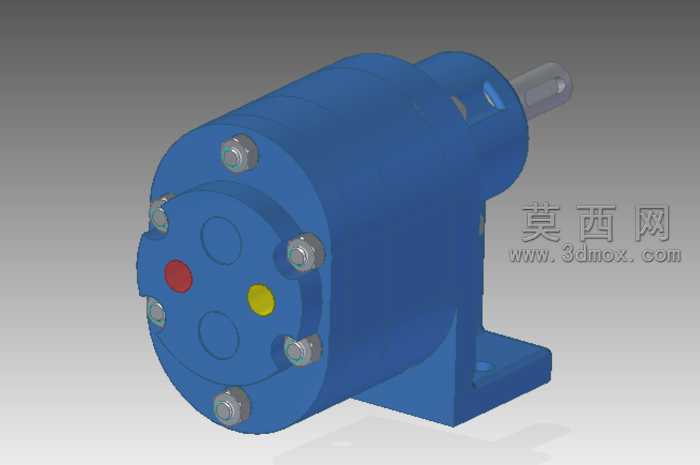

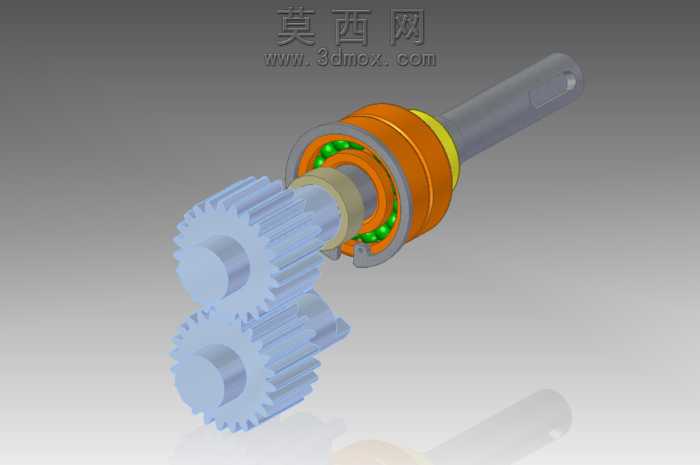

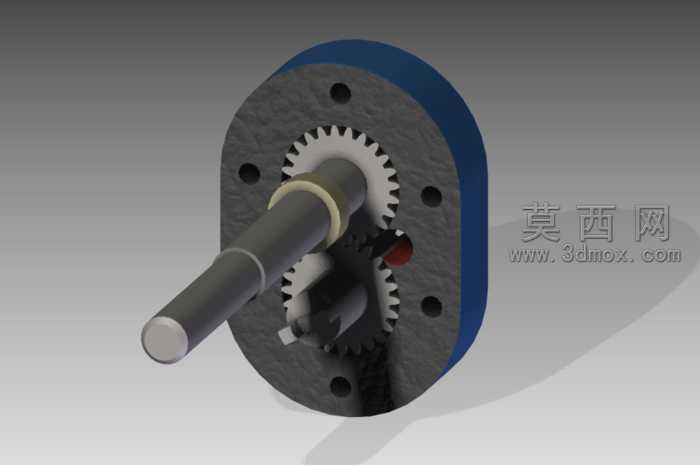

本模型为外啮合齿轮油泵的完整三维结构设计，建模过程中首先对齿轮泵的核心工作原理进行拆解，围绕一对参数匹配的渐开线圆柱齿轮作为核心传动做功部件展开结构搭建，先完成主动齿轮轴、从动齿轮轴的参数化建模，严格按照齿轮啮合的中心距要求确定两轴的相对位置，保证齿轮啮合时的齿侧间隙、重合度符合液压泵的工作要求，避免运转时出现困油、泄漏的问题。泵体部分采用一体化铸造型腔结构设计，建模时预留出齿轮容纳腔、进出油口通道、端盖连接定位孔、安装底座的固定孔位，进出油口的通径尺寸按照齿轮泵的额定流量参数匹配设计，流道部分做了平滑过渡处理，减少油液输送过程中的阻力损失。端盖部分通过六颗内六角螺栓与泵体实现紧固连接，建模时精准还原了螺栓孔的分布位置、密封槽的结构，端盖上设置的两个不同颜色标识点分别对应进油口与出油口的位置，方便装配与使用时的快速识别。轴伸端部分设计了密封结构安装位，可适配标准油封件，避免泵工作时油液从轴间隙泄漏，安装底座采用带加强筋的支脚结构，预留的安装孔可实现泵体与安装基面的牢固固定，保证运转时的结构稳定性。材质渲染部分，泵体、端盖、安装底座采用蓝色工业漆金属材质，还原实际工业齿轮泵的涂装效果，螺栓、齿轮轴采用金属钢材质，表面做了金属光泽与轻微粗糙度处理，进出油口标识点采用红、黄两色的醒目塑料质感材质，区分功能接口，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了齿轮泵的实际装配逻辑，所有部件的配合公差按照机械设计标准预留，可直接用于装配干涉检查、工作原理演示、结构优化参考，完整还原了低压齿轮泵的典型结构特征，涵盖了齿轮传动、静密封、动密封、壳体承压、安装固定等多个机械设计要点，能够直观展现齿轮泵通过齿轮啮合形成容积变化实现油液输送的工作过程。
