KP80型燃油燃烧器工业设备结构设计

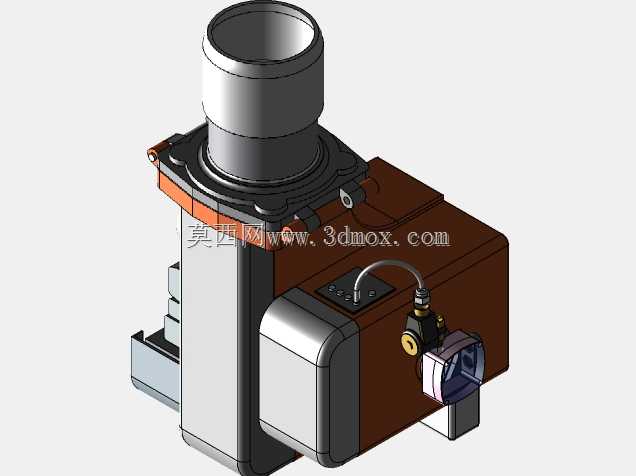

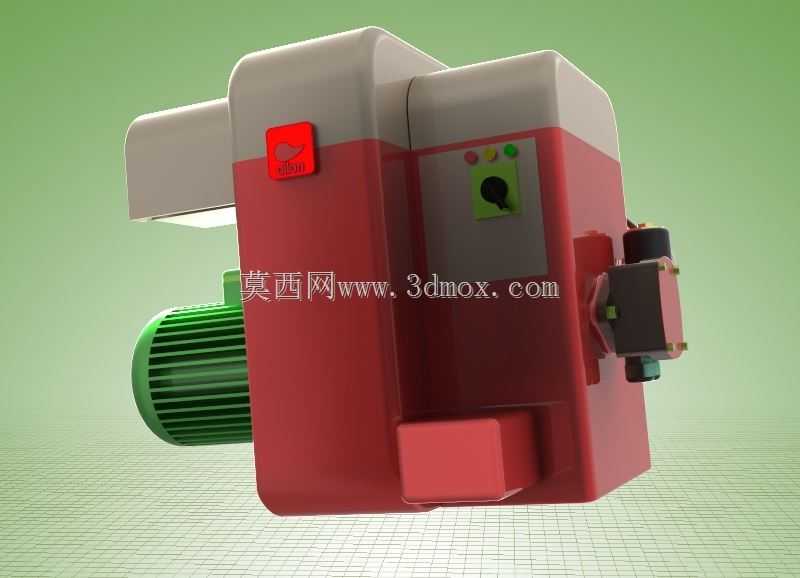

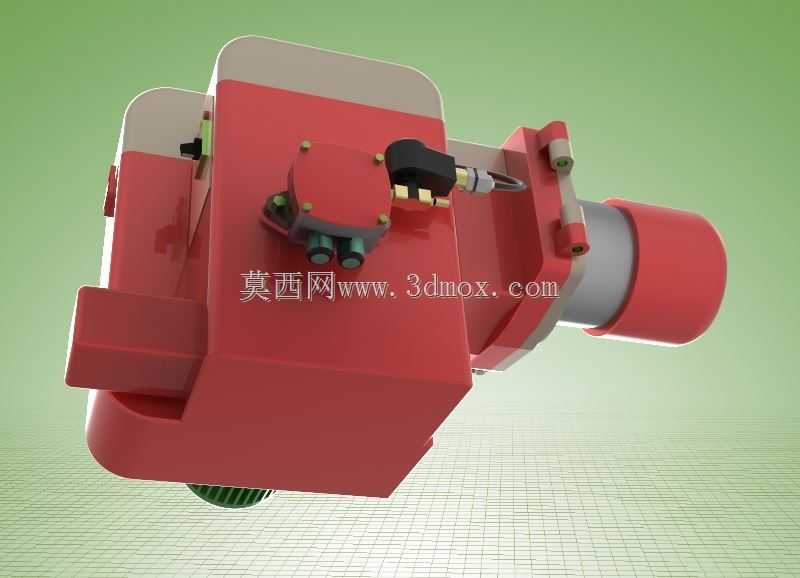

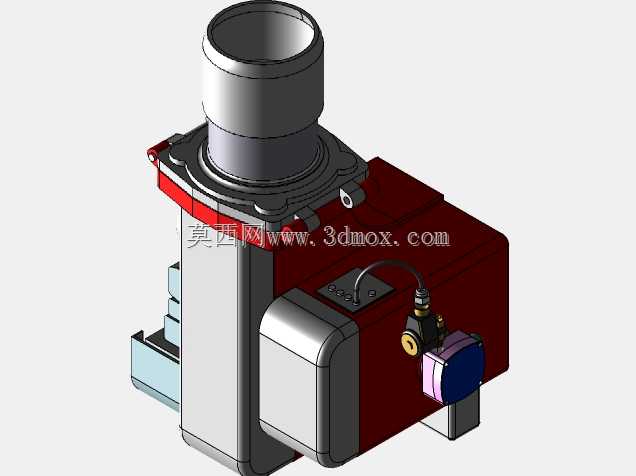

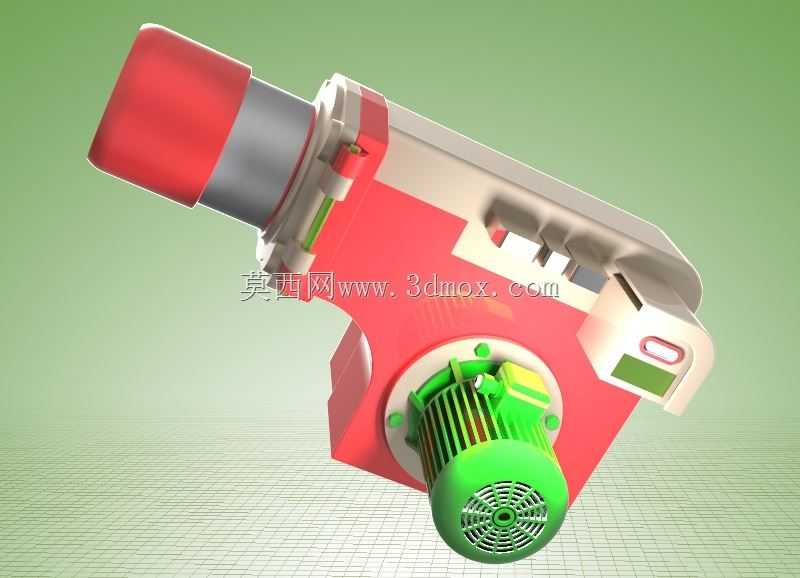

这款KP80型燃油燃烧器主要面向中小型工业锅炉、商用供热机组、小型工业加热炉的配套场景，在食品烘干、涂装固化、小型蒸汽供应、采暖供热等领域都有广泛的应用空间，能够适配350kW到1420kW功率区间的热输出需求，为各类需要稳定热源的工业场景提供可靠的火焰输出。从实际用途来看，该设备核心作用是将柴油燃料充分雾化后与助燃空气均匀混合，通过稳定点火实现燃料的充分燃烧，将化学能高效转化为热能输出给后端换热设备，相比传统燃煤燃烧方式具备启停响应快、燃烧效率高、污染物排放可控的优势，非常适合对温控精度、供热稳定性有一定要求的中小型供热场景。在功能特性设计上，这款燃烧器采用一体式集成布局，将燃料输送管路、雾化组件、点火电极、助燃风机、风门调节机构全部整合在同一主机壳体内，无需现场分散组装各个功能部件，大幅降低现场安装的对接难度。设备前端的红色端盖区域为燃烧筒安装段，是火焰喷出的核心区域，设计时预留了标准的法兰对接尺寸，能够直接适配多数同功率段锅炉的炉口安装位，安装时只需对齐法兰孔位紧固螺栓，再对接油路与电路即可完成主体装配。下部集成的绿色助燃风机采用离心式风轮结构，能够提供足够压头的助燃空气，通过风道内的导流结构将空气均匀输送到燃烧头区域，与雾化后的柴油颗粒充分混合，避免局部缺氧导致的燃烧不充分、冒黑烟等问题。机身侧面设置的调节拨杆与观察窗口，方便运维人员在设备运行过程中直观观察火焰状态，同时可以根据实际供热负荷调整风门开度与燃料供给量，匹配不同工况下的热功率需求。在设计思路上，这款燃烧器优先考虑了安装适配性与运维便捷性，整体外形采用紧凑式布局，横向主体结构搭配下部立式风机的组合，在保证风道长度满足空气整流需求的前提下，尽可能压缩设备的横向占用空间，能够适配安装空间较为局促的锅炉房场景。安装边界设计上，设备背部预留了油路接口、电路接线端口的统一安装位，所有外接接口都设置在机身同侧，方便现场管线的排布与对接，燃烧筒插入炉口的深度做了标准化设计，同时预留了一定的调整余量，能够适配不同厚度的炉墙保温层，避免因炉墙尺寸偏差导致的安装适配问题。设备外壳采用弯折成型的金属板材制作，表面做了耐高温喷涂处理，既能够隔绝内部运行时的部分噪音，也可以避免车间内的粉尘、水汽侵入内部核心部件，延长设备的整体使用寿命。燃烧头区域的喷嘴与点火电极采用快拆式结构设计，日常维护时无需拆解整个设备主体，只需拆下前端端盖即可完成喷嘴清理、电极间隙调整等常规维保操作，大幅降低设备的后期运维成本。
