grbl DIY数控设备Z轴直线滑台结构

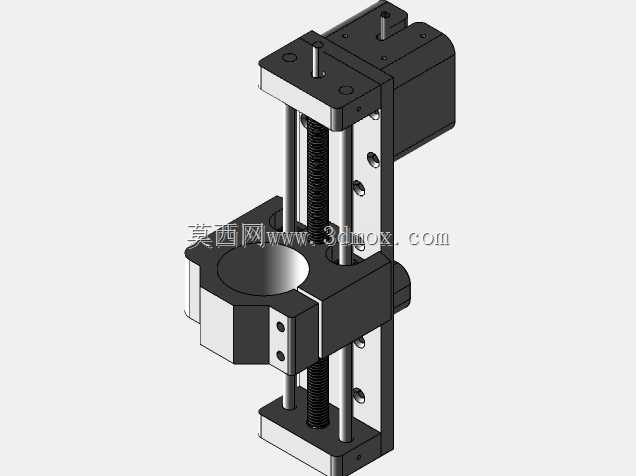

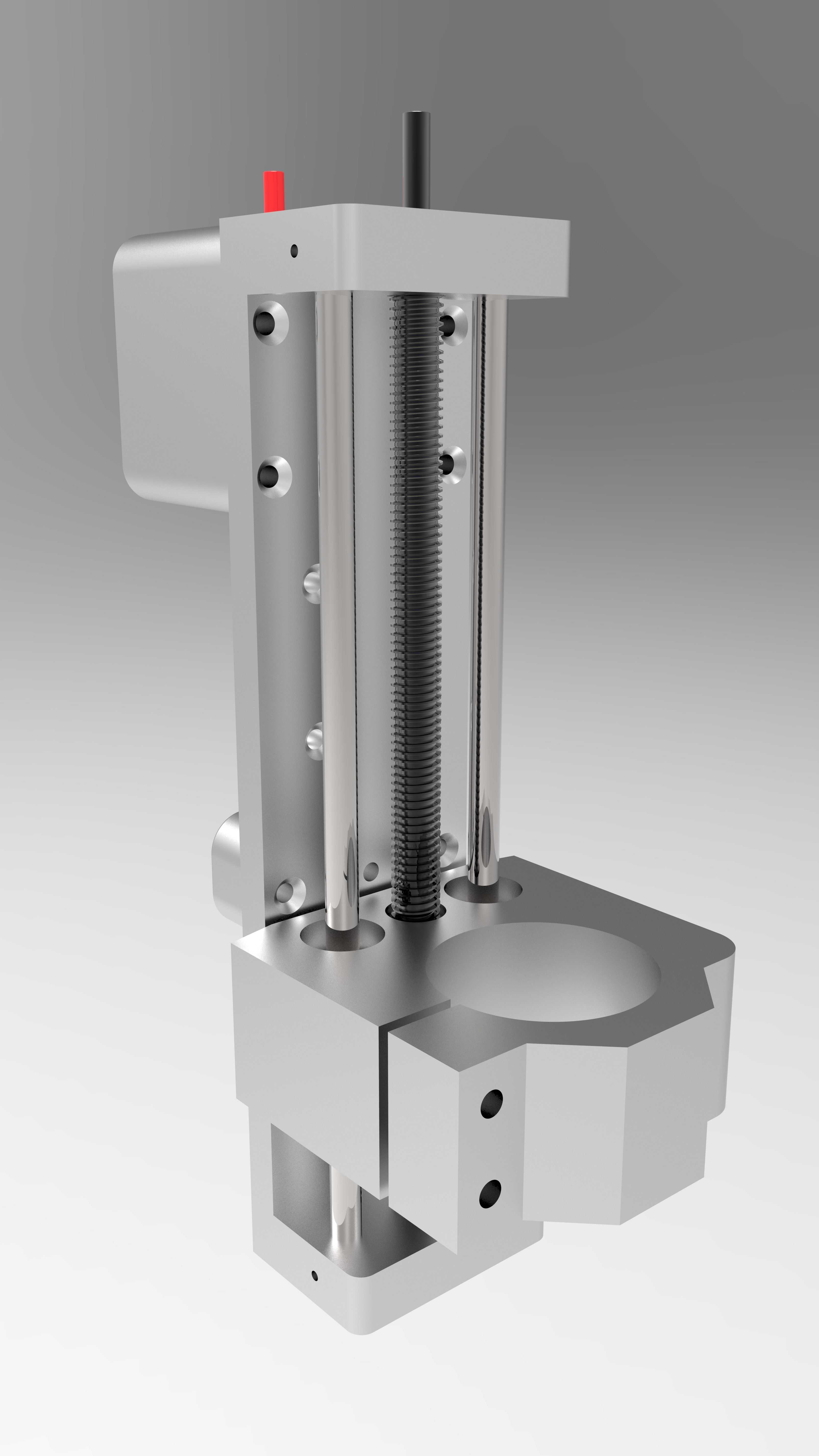

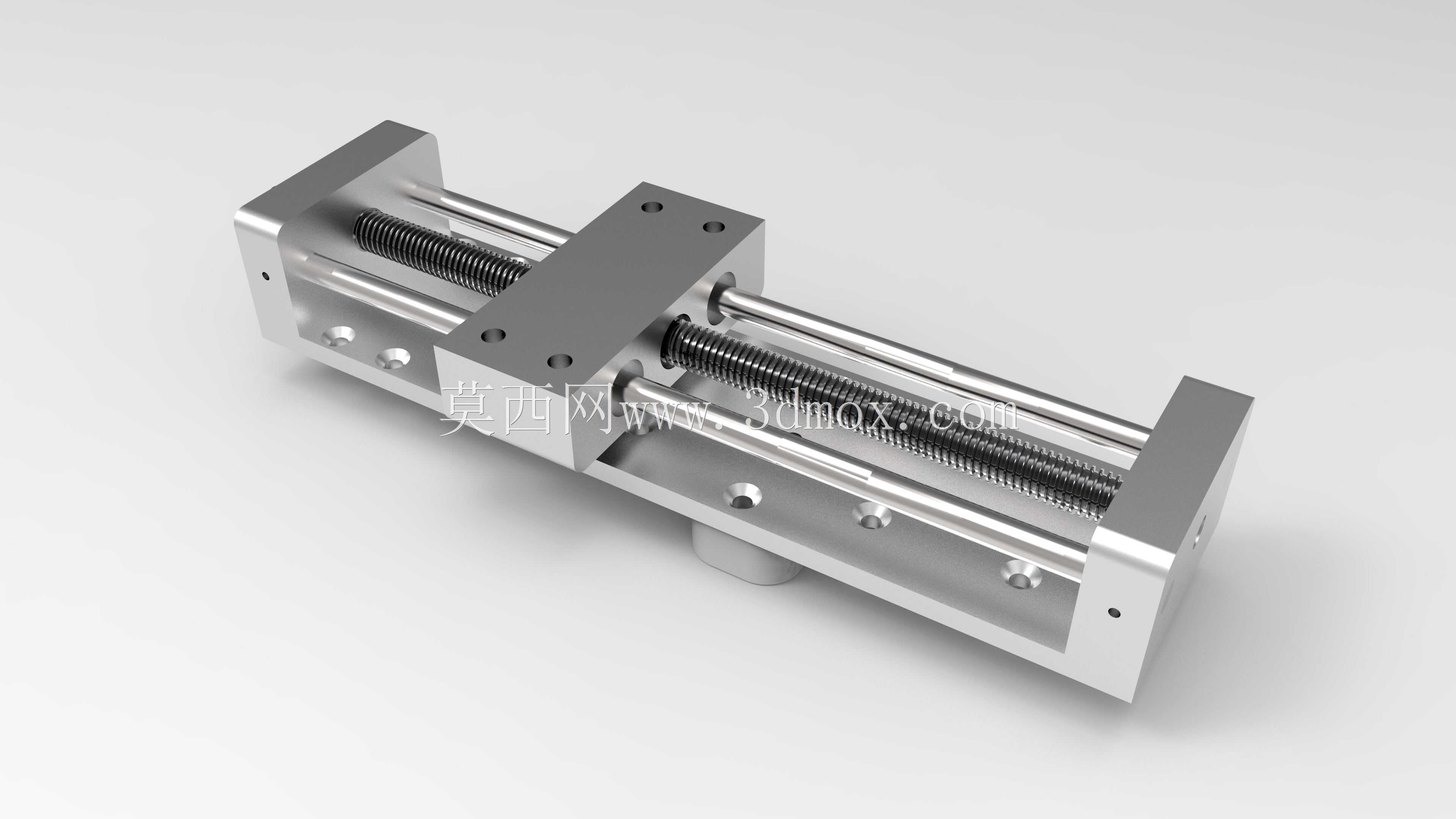

该Z轴滑台是面向小型DIY数控加工场景设计的核心进给部件，主要适配桌面级grbl控制体系的数控雕刻、小型铣削、激光打标类设备，承担加工端沿垂直方向的精准进给、位置调整与负载承载功能，是桌面级数控加工设备实现Z向运动控制的核心执行单元，可直接搭配同规格X、Y轴滑台组成完整的三轴运动平台，满足个人DIY加工、小型工件打样、教学实训场景下的垂直方向运动需求。从功能特性来看，该滑台采用双光轴导向搭配梯形丝杆传动的结构布局，双平行光轴作为导向支撑，可有效承载滑台移动过程中的侧向弯矩与垂直负载，避免滑台运行过程中出现偏摆、卡顿问题，传动丝杆沿两光轴中心位置布置，可保证驱动力均匀作用在滑座中心，降低传动过程中的偏载损耗，提升进给过程的平稳性；滑座表面预留多组标准安装孔位，可直接固定电主轴、激光头、点胶头等不同类型的加工执行端，两端的支撑座采用一体化铣削成型结构，既保证了光轴与丝杆的安装同轴度，也预留了与其他轴系滑台连接的安装孔位，可快速完成多轴平台的拼接组装。在设计思路上，该结构充分考虑DIY场景的加工与装配便利性，所有零部件均采用规则几何外形设计，无复杂异形曲面，普通桌面级加工设备即可完成大部分零件的加工制作；装配环节无需专用工装，依靠标准紧固件即可完成整体组装，调试过程中可通过调整支撑座上的丝杆锁紧件、光轴固定件来消除装配间隙，保证滑台的运动精度；整体结构采用对称式布局，受力分布均匀，在保证结构刚性的前提下尽可能压缩了整体体积，适配桌面级设备的紧凑安装需求。从安装边界来看，该滑台整体为长条形矩形结构，安装时需保证滑台安装基准面的平面度，避免安装面变形导致光轴弯曲影响运行顺畅度；滑座的行程范围由两端支撑座的限位结构决定，安装加工执行端时需考虑执行端自身长度与滑台行程的匹配关系，避免超程碰撞；滑台底部预留的安装孔位为等间距标准孔距，可直接与常见的铝型材框架、同系列XY轴滑台的安装孔位适配，无需额外加工转接板即可完成固定，整体垂直方向的负载能力可满足小型加工主轴、轻型激光头的搭载需求，运行过程中进给阻力小，配合步进电机即可实现微米级的进给精度控制，完全适配小型DIY数控设备的加工精度要求。
