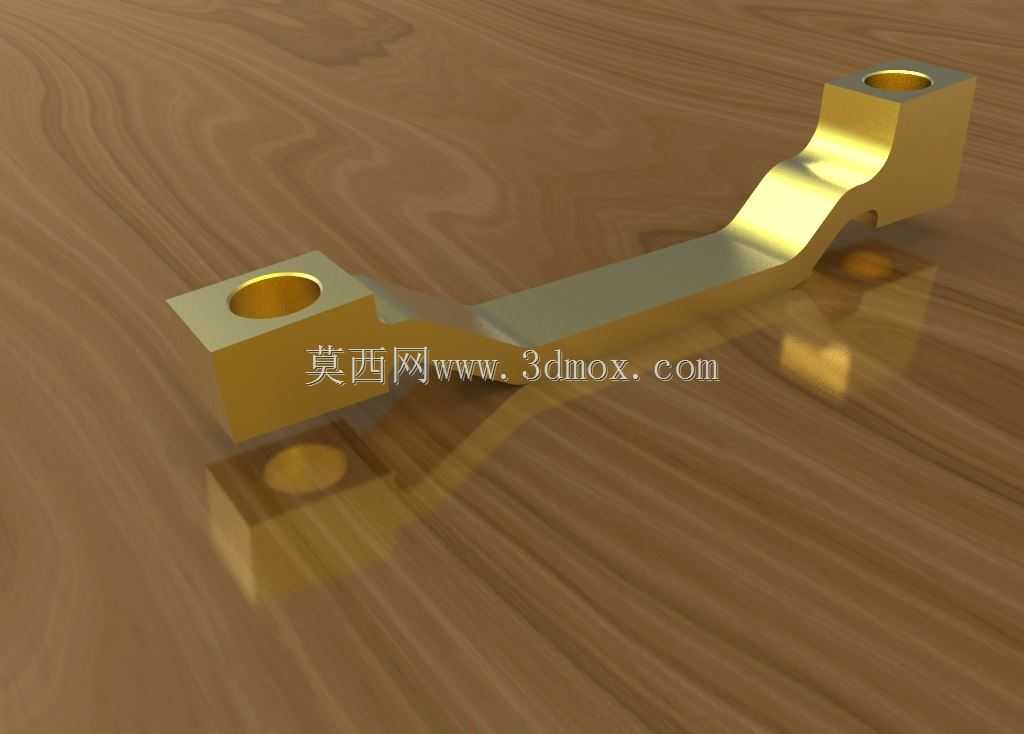

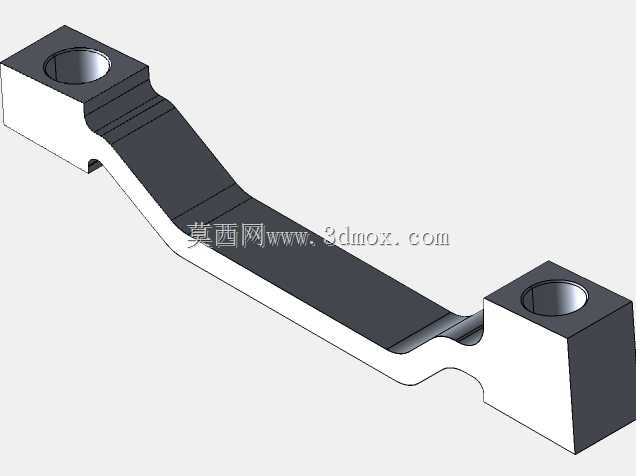

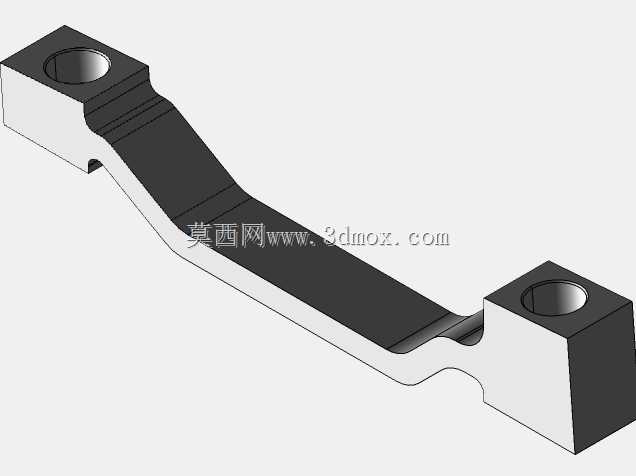

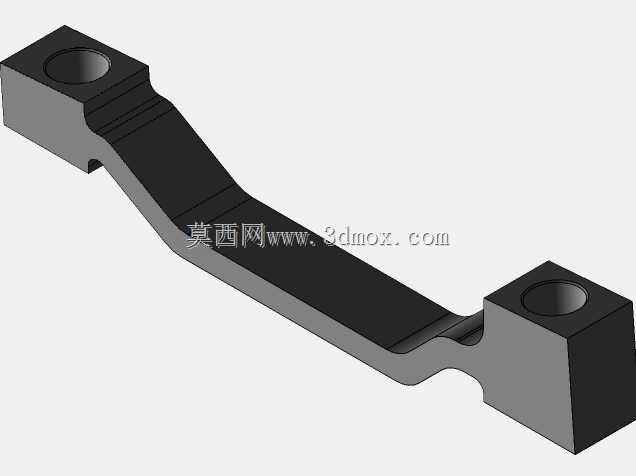

自行车前制动卡钳转接适配构件

这款适配构件主要应用于民用运动自行车、入门山地自行车的前叉制动系统改装场景，是衔接前叉安装座与制动卡钳的核心转接部件，专门解决原车160mm规格制动盘升级为180mm规格制动盘时的安装位错位问题，无需对前叉本体进行打孔、切削等破坏性改装，就能完成大尺寸制动盘的升级适配，大幅降低自行车制动升级的改装门槛与操作风险。在实际骑行使用过程中，当骑行者将原车160mm制动盘更换为制动力矩更强、散热表现更好的180mm制动盘时，卡钳的安装位置会随制动盘直径增大产生固定的偏移量，这款适配构件通过精准的安装孔位偏移设计，刚好补偿这一位移差值，让卡钳的摩擦片中心能够与180mm制动盘的摩擦工作面完全对齐，避免出现卡钳偏磨、制动蹭碟、制动力分布不均等常见改装问题，保障制动系统工作的稳定性与可靠性。从产品功能特性来看，这款适配构件采用等强度弯臂式结构设计，整体为一体式铣削成型的刚性结构，两端分别设置对应前叉安装座与卡钳安装位的同轴定位孔，孔位边缘做了沉台倒角处理，既可以容纳固定螺栓的头部避免安装干涉，又能增加螺栓与构件的接触面积，分散制动时产生的局部应力，避免长期受力出现孔位变形、开裂的问题。构件的中间连接臂采用了渐变式的截面设计，在靠近两端安装座的位置适当增加结构厚度，提升安装位的抗扭刚性，中间段则根据受力传导路径做了平滑的弯弧过渡，在保证整体结构强度满足高强度制动需求的前提下，尽可能减少不必要的材料冗余，降低构件自身重量，避免给自行车前叉增加额外的簧下负担。在设计思路上，这款构件完全遵循自行车制动系统的安装尺寸规范，两端安装孔的中心距严格匹配160mm转180mm制动盘所需的偏移量，安装孔的孔径尺寸适配主流山地自行车前叉与制动卡钳的固定螺栓规格，构件的整体厚度经过反复校核，既保证安装后卡钳与前叉之间留有足够的间隙，避免卡钳壳体与前叉叉腿、辐条产生运动干涉，又不会因为厚度过大导致螺栓啮合长度不足影响连接可靠性。构件的弯弧角度经过精准计算，安装后整体贴合前叉叉腿的外侧轮廓，不会突出过多影响整车外观的协调性，也能减少骑行过程中构件剐蹭路面障碍物的概率。从安装边界来看，这款适配构件的总长度适配常规硬叉山地车、公路越野自行车的前叉安装空间，两端安装孔的同轴度公差控制在0.05mm以内，安装时只需将构件一端通过固定螺栓锁紧在前叉原有的卡钳安装座上，再将制动卡钳固定在构件另一端的安装位上，调整好卡钳与制动盘的间隙即可完成安装，无需额外加装垫片或者进行位置调整，适配市面上绝大多数采用标准安装孔位的线拉碟刹、油压碟刹卡钳，能够满足日常通勤、林道穿越等多种骑行场景下的制动升级需求，在频繁制动产生的交变载荷作用下，也能保持稳定的连接刚性，不会出现形变位移导致制动失效的问题，为骑行者的制动安全提供可靠的结构保障。
