薄金属板精密冲压切割工装模具结构

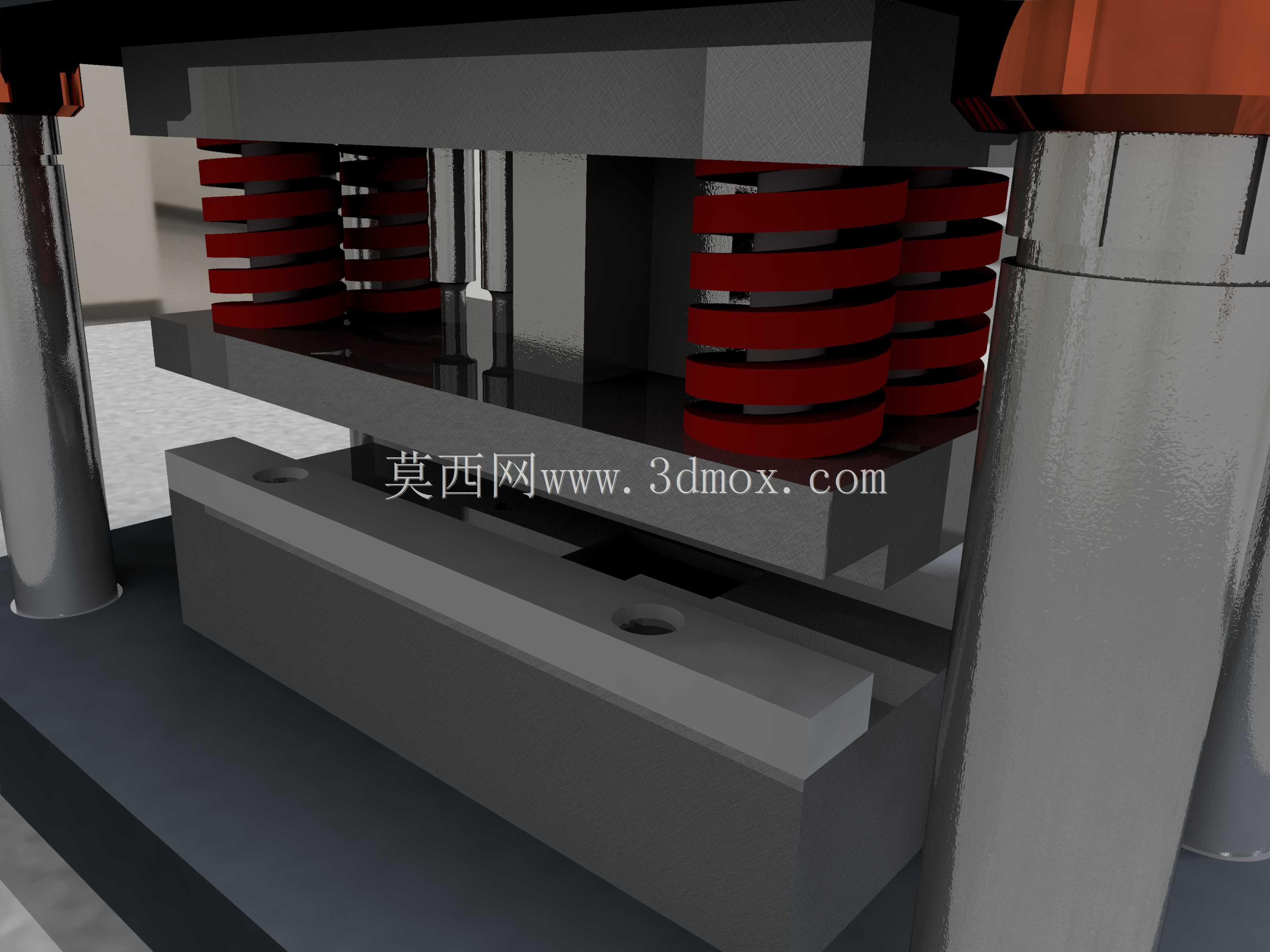

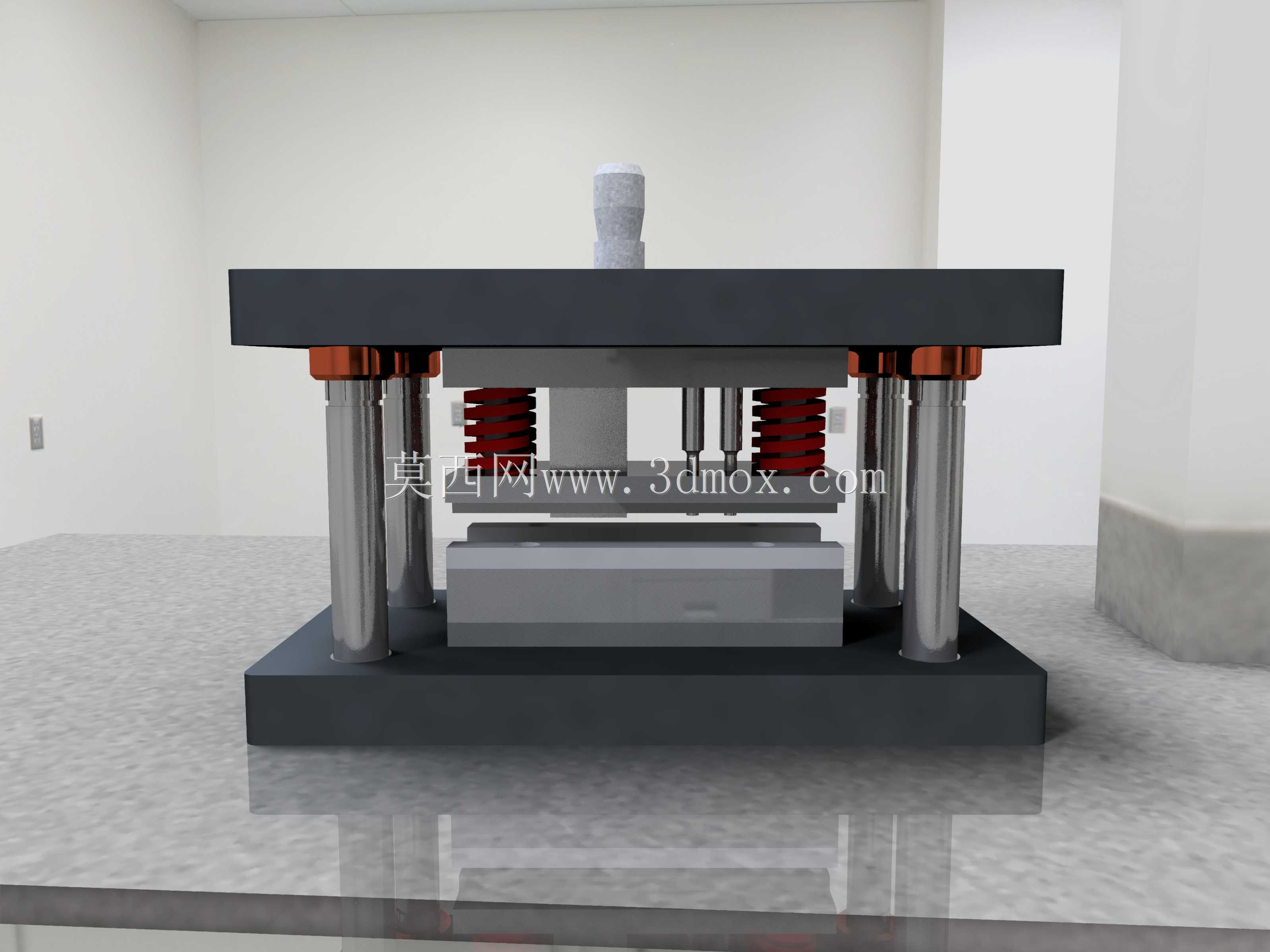

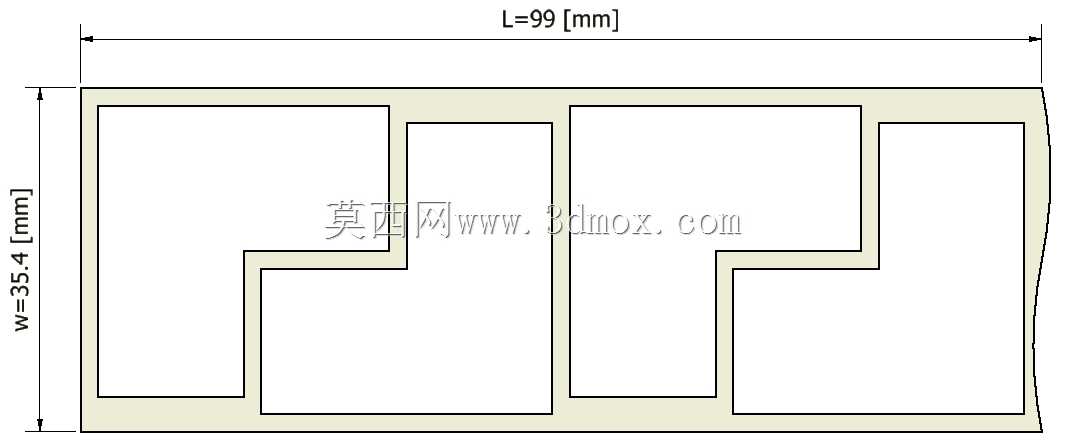

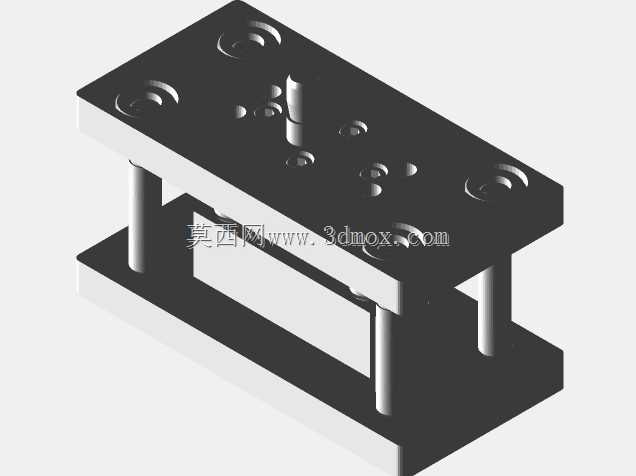

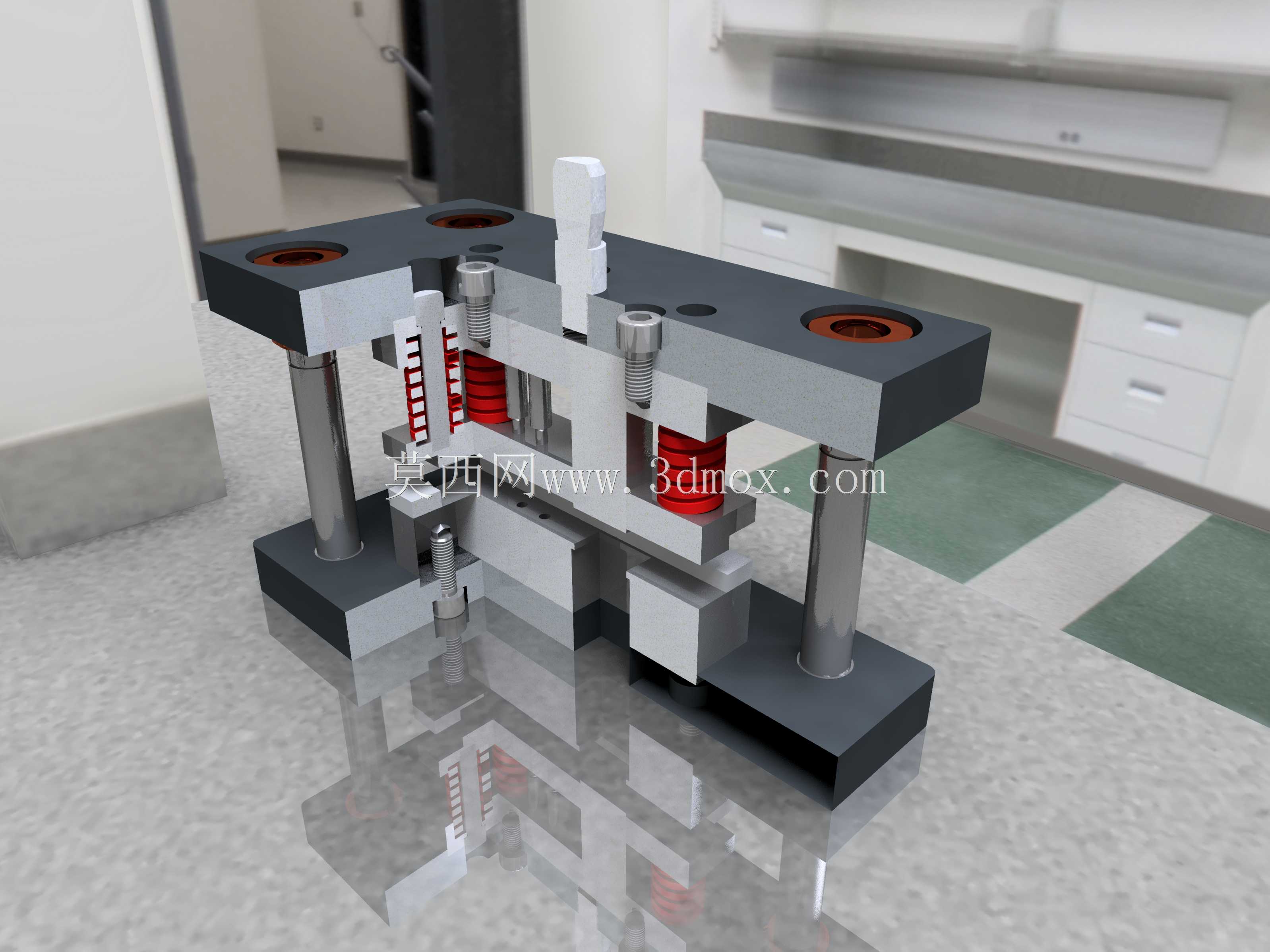

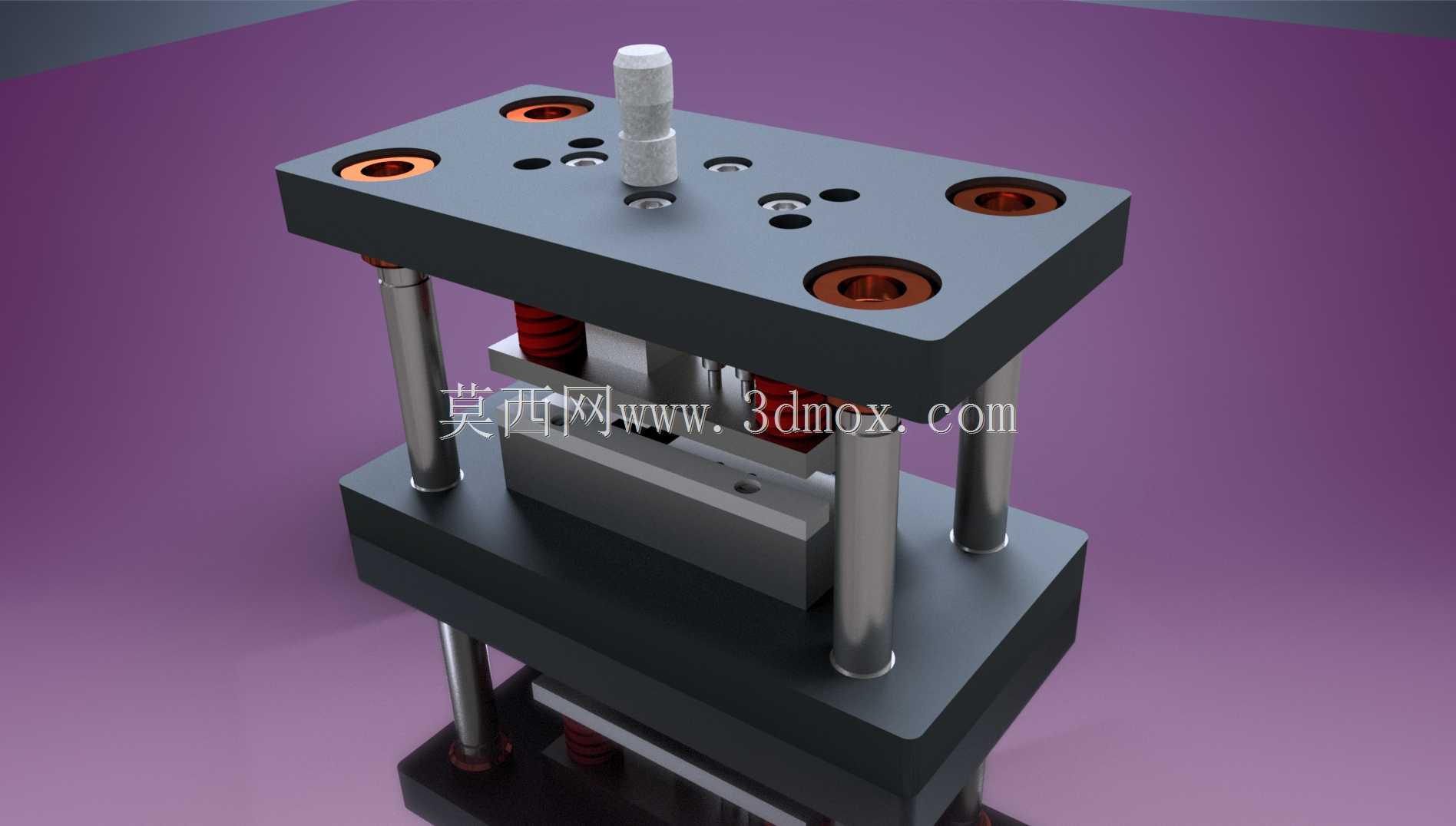

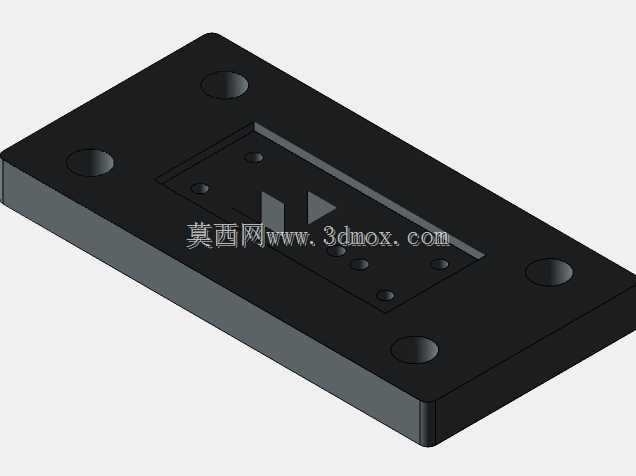

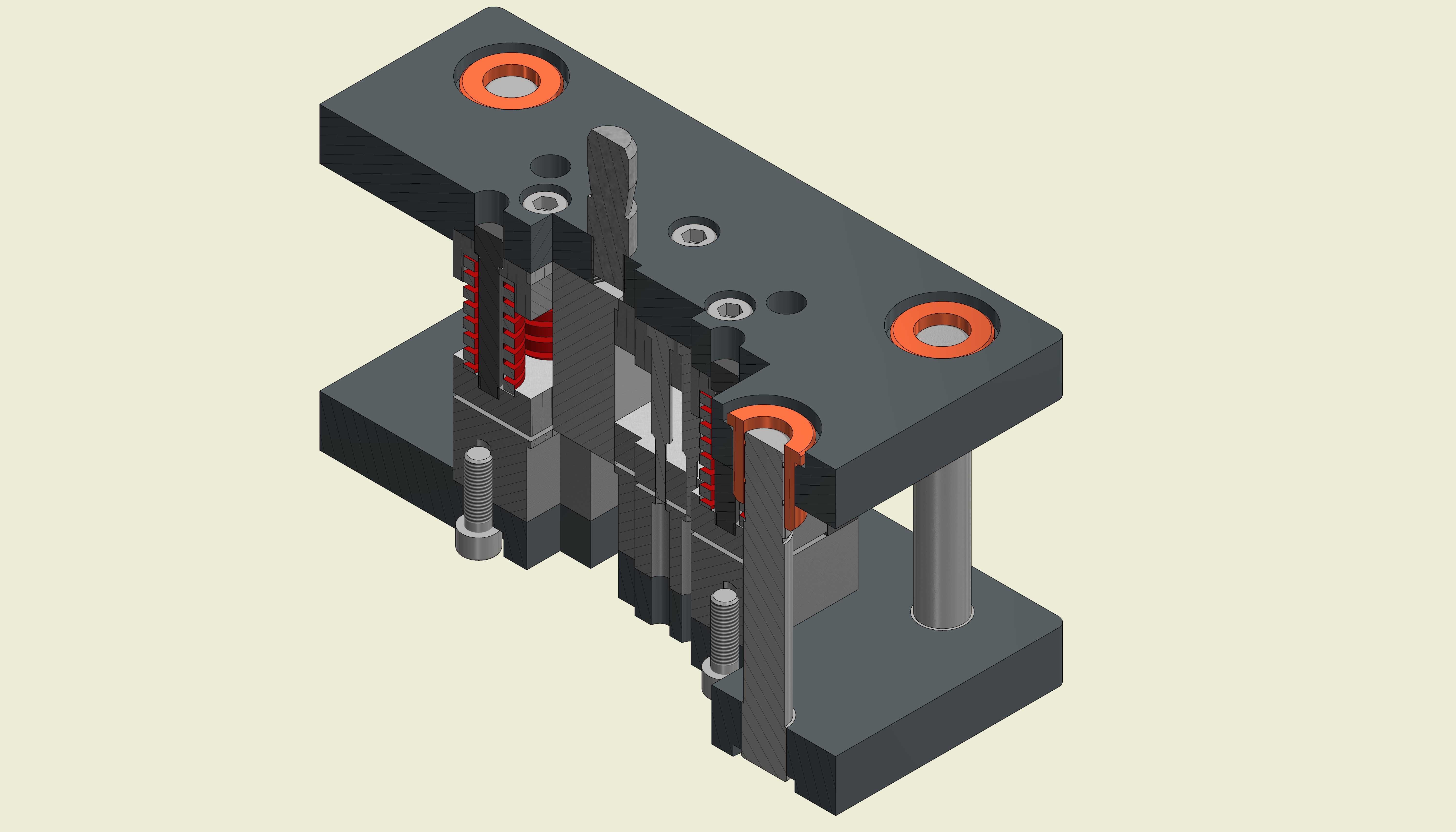

该套切割模具主要应用于五金冲压加工产线，针对薄规格St37冷轧金属板材完成精准冲切落料工序，是小尺寸金属结构件批量加工环节的核心工艺装备，常见于电子五金配件、小型家电金属结构件、低压电器金属安装片等产品的生产场景，可适配常规开式可倾压力机的安装接口，直接挂载在冲压设备滑块与工作台面之间完成连续冲切作业。整套模具采用标准四柱导柱导向结构，上下模座通过四根高精度镀铬导柱与配套导套实现滑动配合，合模过程中导向精度可达微米级，能够有效避免冲切过程中上下模错位引发的刃口崩损、冲切面毛刺超差问题，大幅提升冲切刃口的使用寿命与冲切件的断面质量。上模部分集成了模柄、上模座、弹性卸料组件、凸模固定结构与冲切凸模，模柄采用标准圆柱直柄结构，可直接与压力机滑块的模柄安装孔配合锁紧，安装对位便捷；弹性卸料组件采用矩形螺旋弹簧提供卸料力，冲切完成上模回程时，卸料板可在弹簧弹力作用下将箍在凸模上的板料平稳脱出，避免板料随凸模上行引发的工件变形、带料问题。下模部分集成了下模座、凹模镶块、导料定位结构与废料漏料通道，凹模采用镶块式设计，刃口磨损后可单独拆卸更换镶块，无需整体报废模座，大幅降低后期维护成本；导料结构可对送入模腔的金属条料实现精准导向定位，保证每一次冲切的送料步距一致，冲切件的尺寸公差稳定可控。整套模具的闭合高度、安装孔位均适配市面主流中小吨位冲压设备的安装边界，上下模座采用45号钢调质处理加工而成，具备足够的结构刚性，承受18800N冲切力时不会出现模座变形、精度偏移问题；导柱导套配合面做了高频淬火与精磨处理，长期往复滑动仍能保持稳定的导向精度。冲切刃口采用合金工具钢淬火处理，硬度可达HRC58-62，针对0.4mm厚度的St37板材冲切时，冲切面光洁无撕裂带，无需后续二次修边工序即可满足零件的装配尺寸要求。模具的弹簧预压量、卸料板行程均经过精准核算，冲切过程中卸料板先于凸模接触压紧板料，避免薄板材在冲切瞬间出现翘曲变形，保证冲切件的平面度符合工艺要求，整套结构紧凑，维护便捷，可适配连续化批量冲压生产的作业需求。
