立式双柱铝型材框架压合工装设备结构

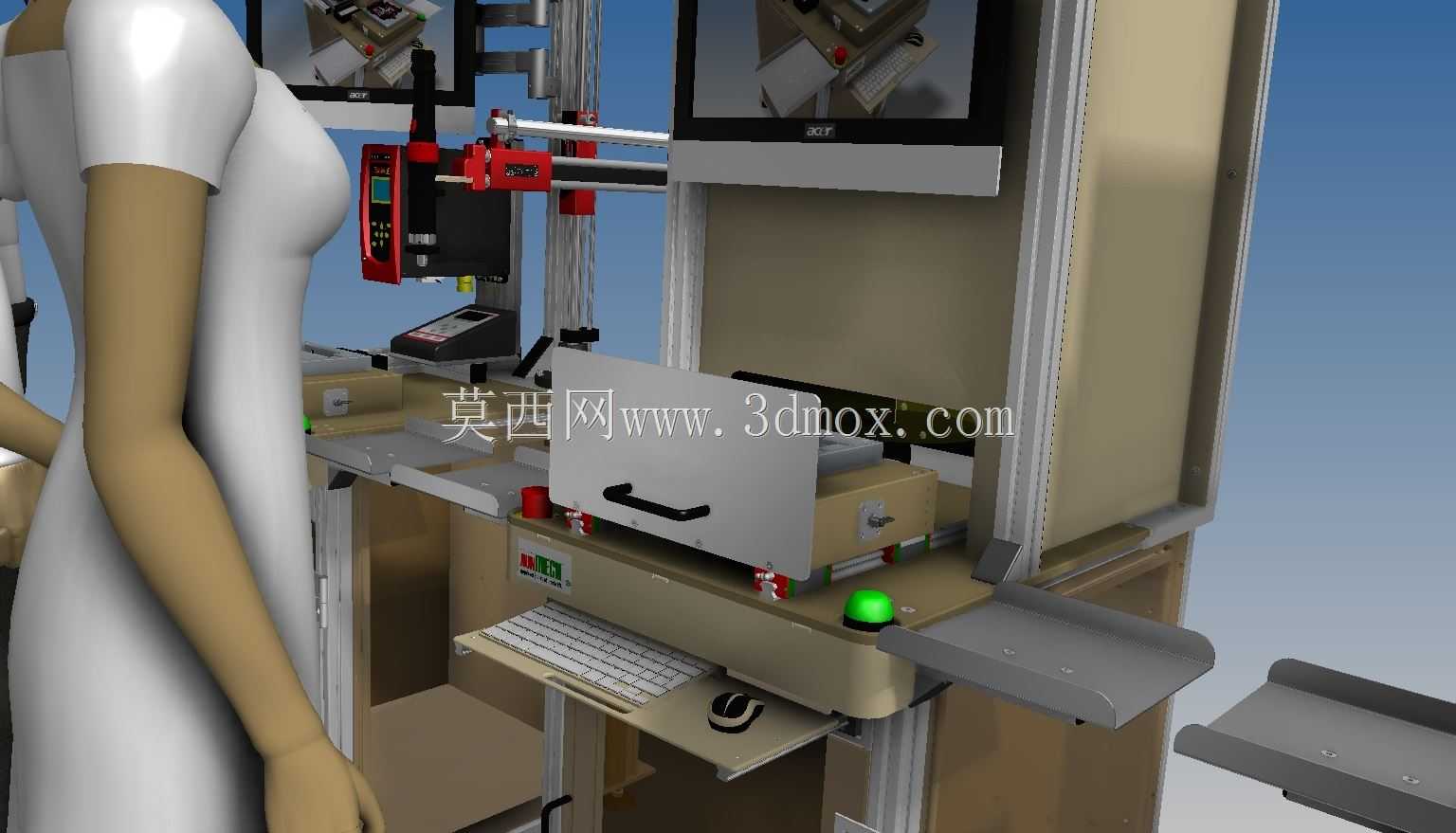

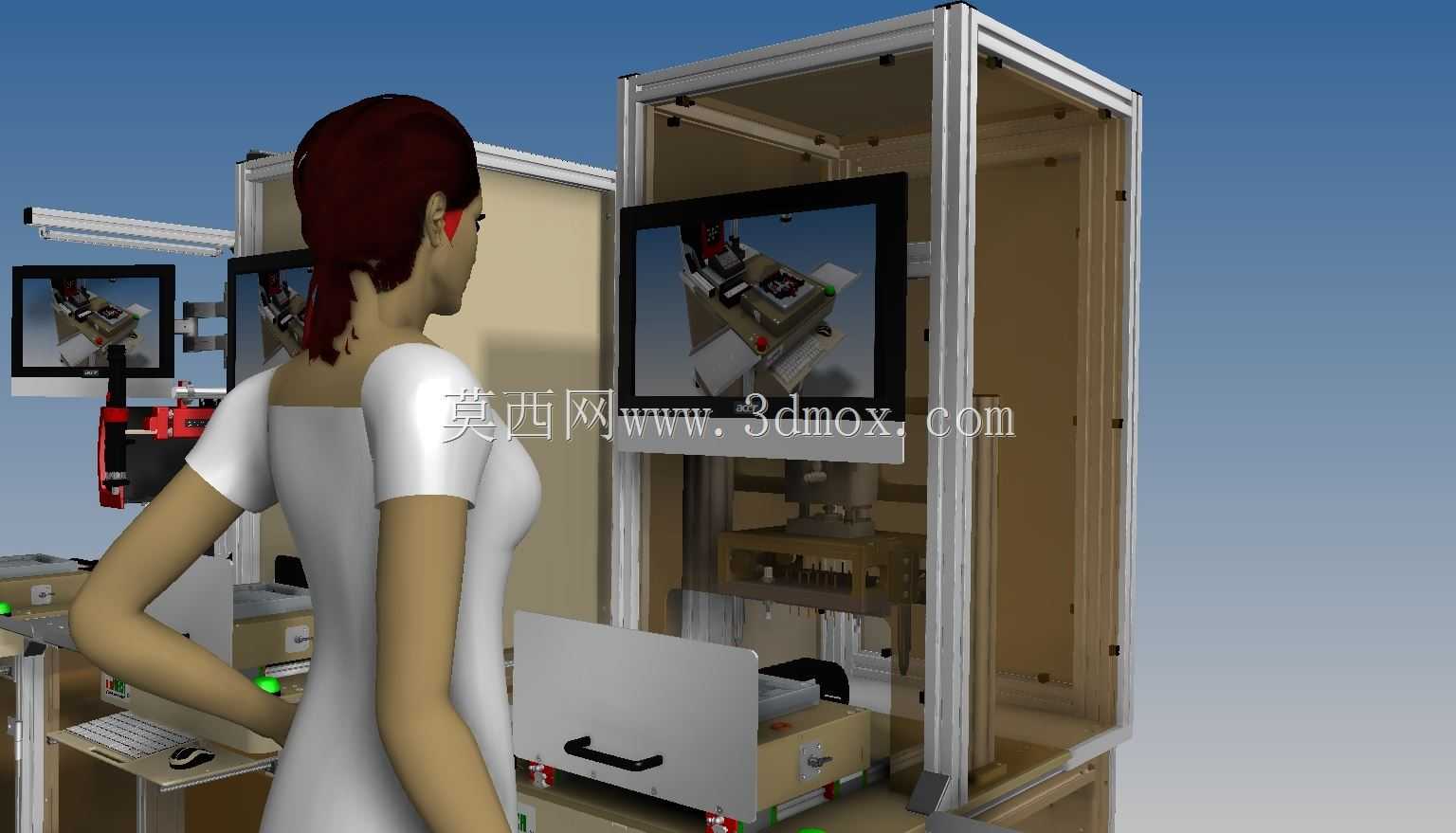

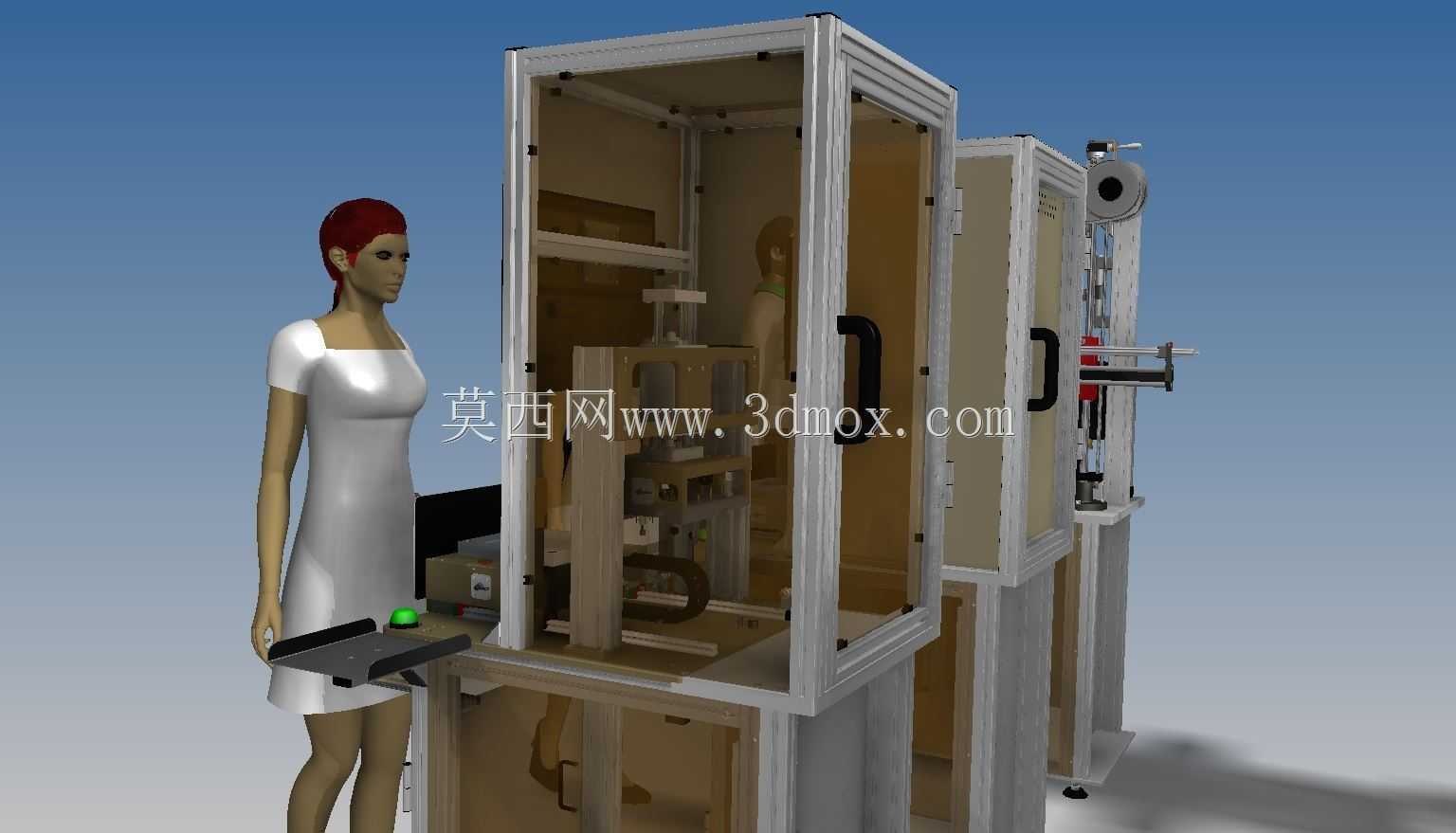

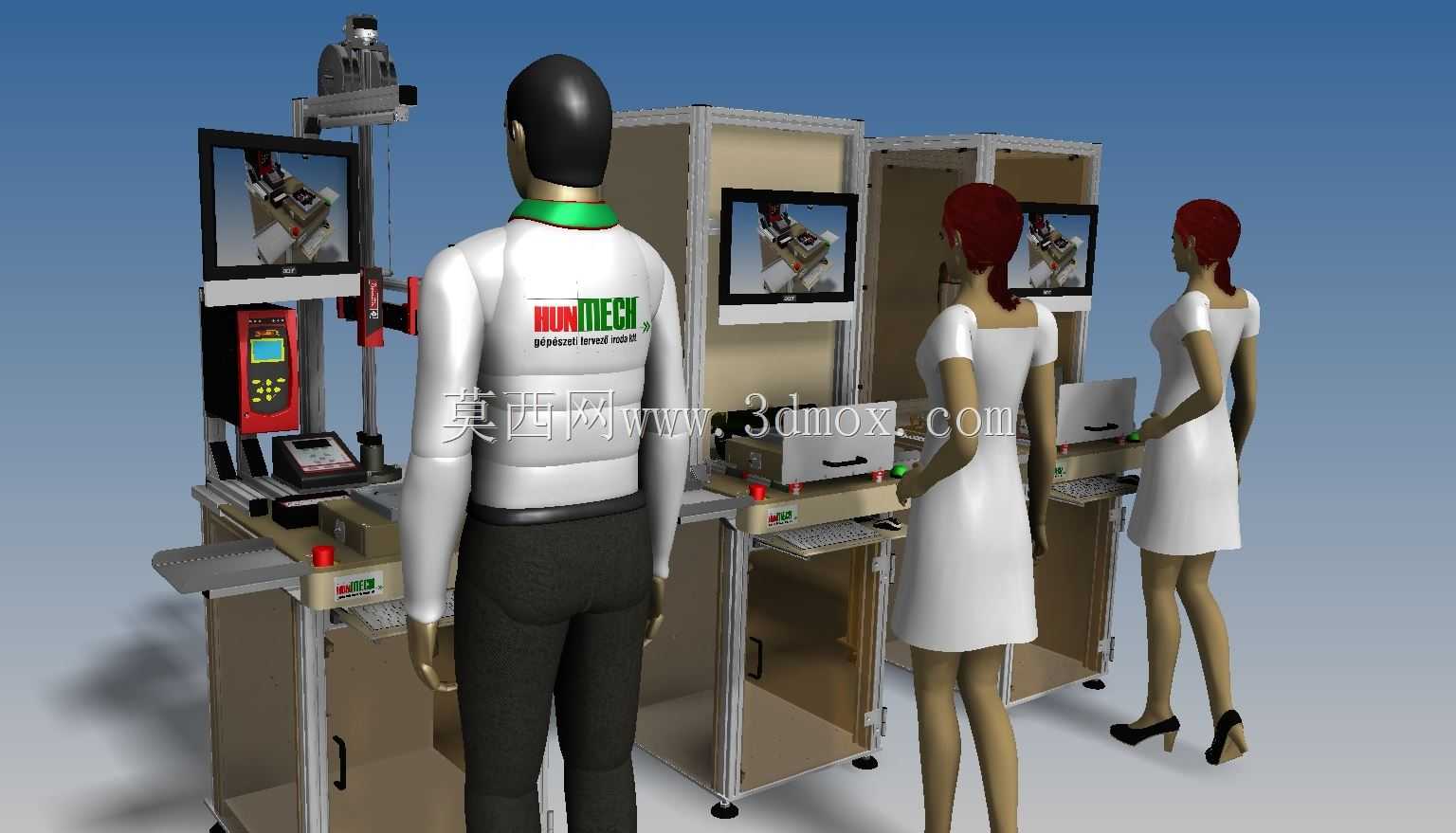

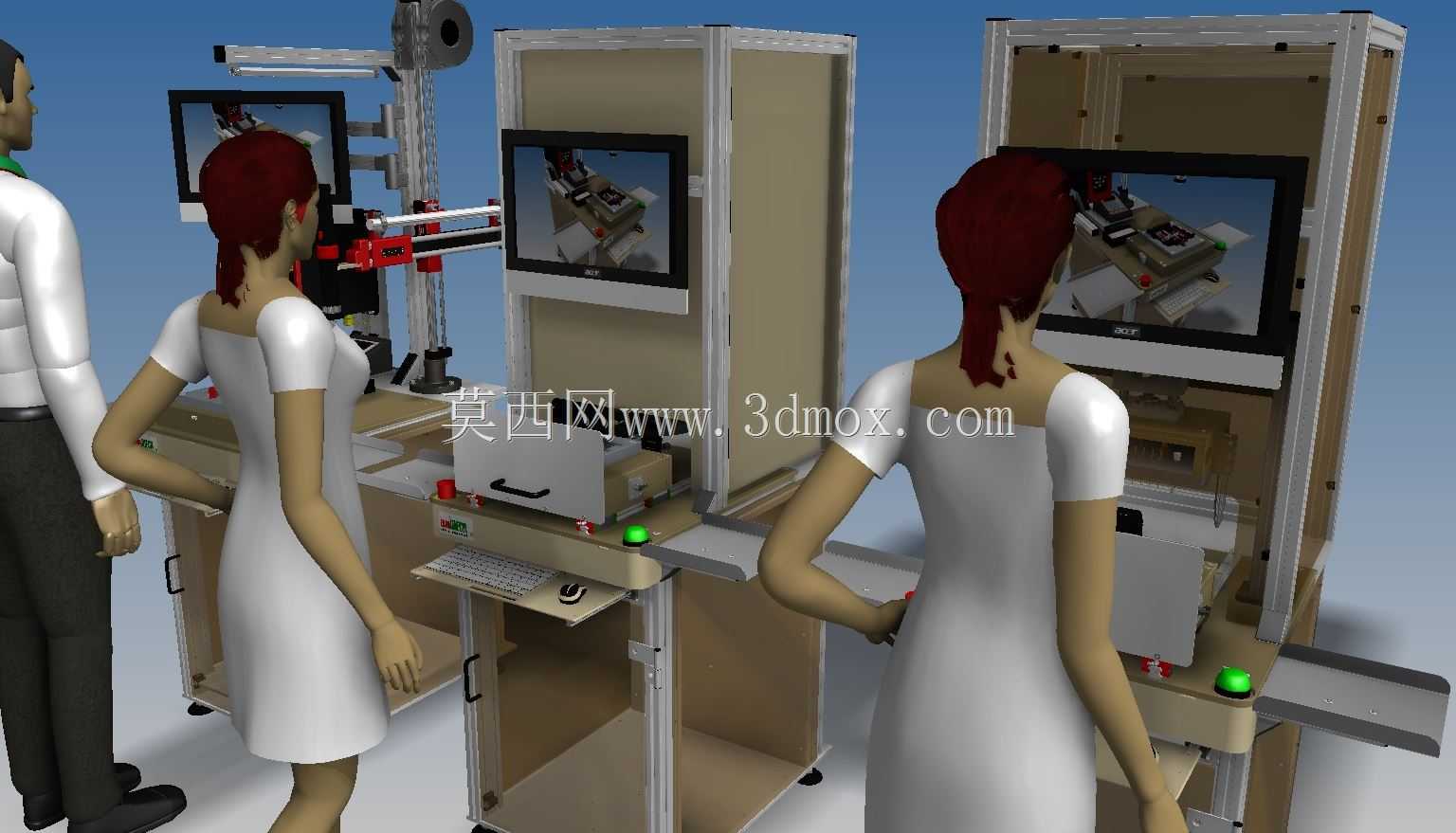

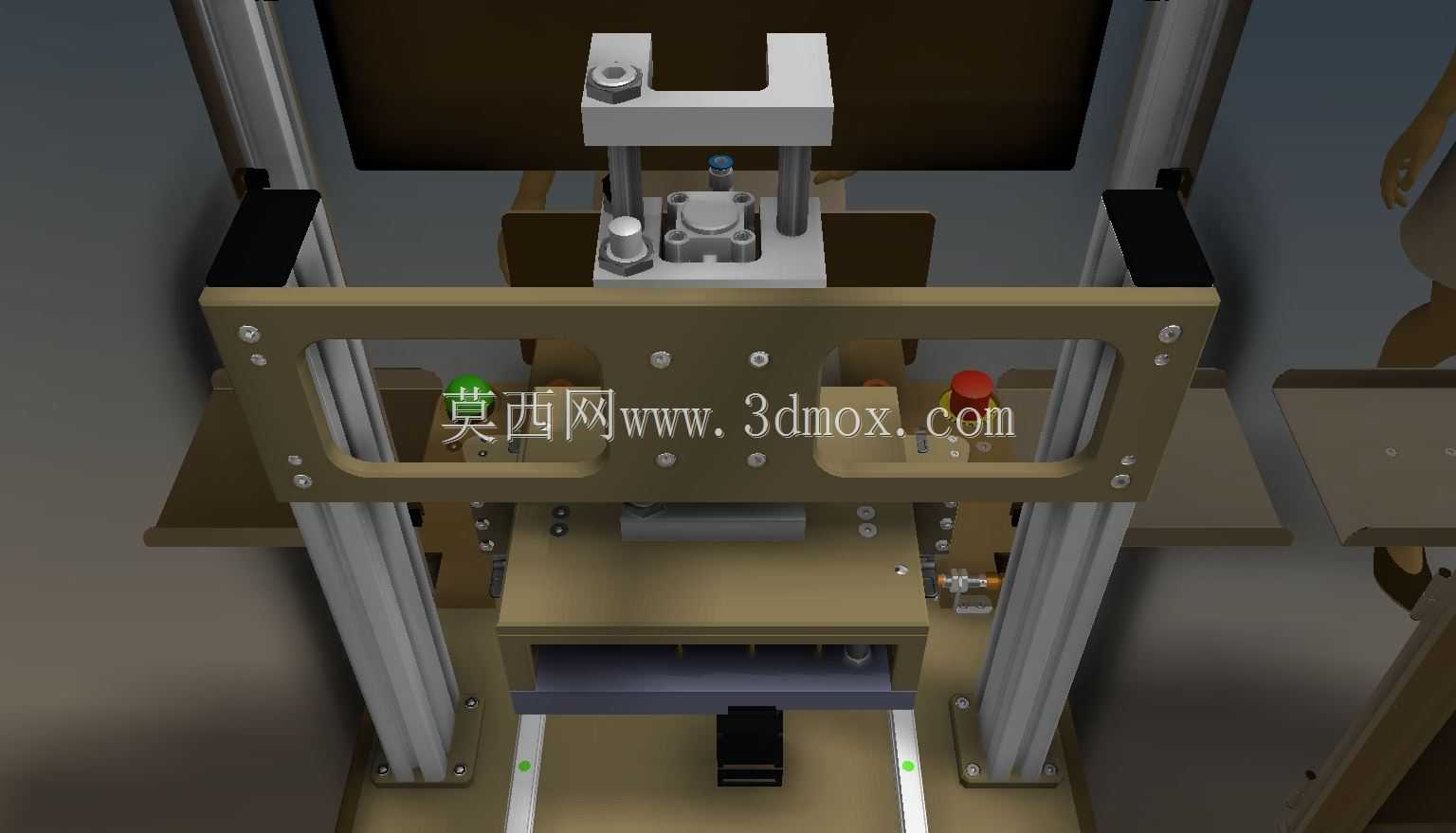

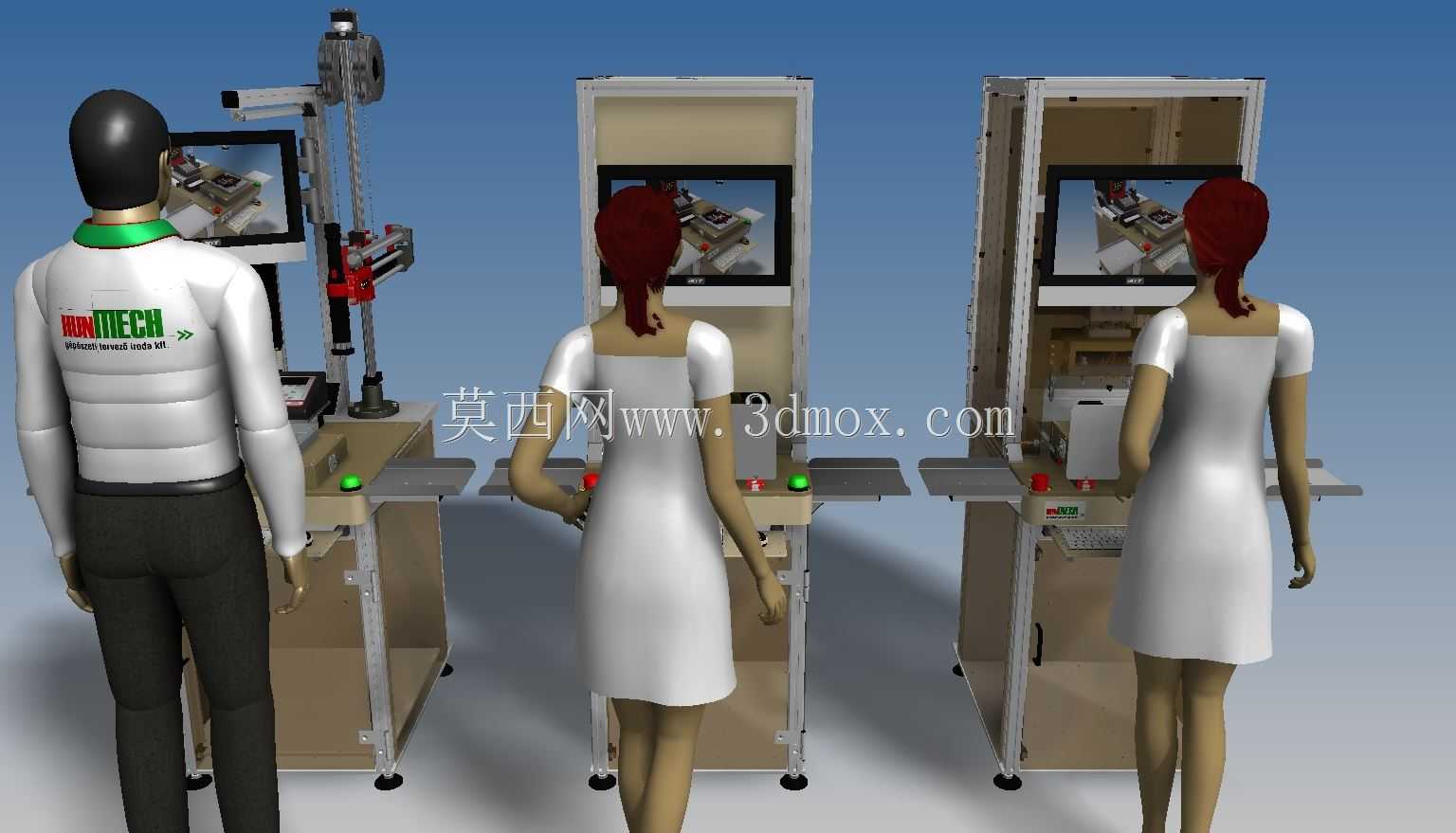

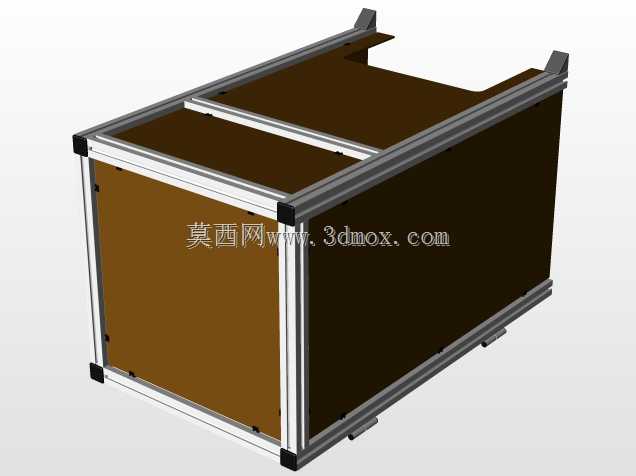

这款立式双柱结构的压合作业设备，主要面向3C电子、小五金零部件、小型塑胶件的装配压合工序场景，常见于消费电子组装车间、小五金件加工产线的中段装配工位，可完成零部件压入、卡扣压合、薄型工件整平压装等重复性作业，替代人工手压作业提升压装精度与一致性，降低操作人员的劳动强度。设备整体采用立式双导柱支撑搭配工业铝型材搭建主体框架，铝型材框架自带标准T型槽，可根据不同加工工件的尺寸需求快速调整安装位，无需重新打孔焊接，适配多品种小批量的柔性生产需求，框架底部预留了标准脚轮与脚杯安装位，既可以通过脚轮快速推移切换工位，也可通过脚杯调平实现设备的稳定固定，整体安装边界宽度适配常规单人操作工位，深度不占用过多产线横向空间，高度符合人体站立操作的舒适区间，操作人员无需弯腰抬手即可完成上下料操作。设备上部搭载标准气动执行元件作为压合动力源，搭配带U型开口的安装座可快速更换不同规格的压头，适配不同形状工件的压装需求，压合行程可通过导柱上的限位螺母进行调整，避免压合行程过大损伤工件；中部设置带镂空观察窗的操作防护面板，既可以观察压合过程的工件状态，也能防止压合过程中碎屑飞溅伤到操作人员，面板上预留了操作按钮的安装位，可集成启动、急停、复位按钮，实现双手操作的安全逻辑；下部设置分层置物平台，上层用于放置待压装的定位治具，治具可根据工件外形快速更换，下层可收纳待加工工件与成品件，提升工位的空间利用率。设计过程中优先考虑了设备的通用性与改造成本，所有标准件均采用市面通用规格，铝型材、导柱、气缸、紧固件均可快速采购替换，无需定制特殊加工件，降低设备的后期维护成本；框架的连接部位采用角件与内置螺栓双重固定，保证压合作业过程中机架不会出现晃动偏移，压合工位的平面度控制在合理范围内，保证压装受力均匀；设备两侧预留了电气走线槽与气路安装位，可将气管、线缆全部收纳在型材槽内，避免管线外露造成的安全隐患，整体结构紧凑无多余冗余设计，在满足压合作业刚性需求的前提下尽可能压缩设备整体体积，适配中小型生产车间的工位布局需求，既可以作为独立工位单独使用，也可以快速接入流水线体实现联机作业。
