推拉式快速夹钳工装夹具结构设计

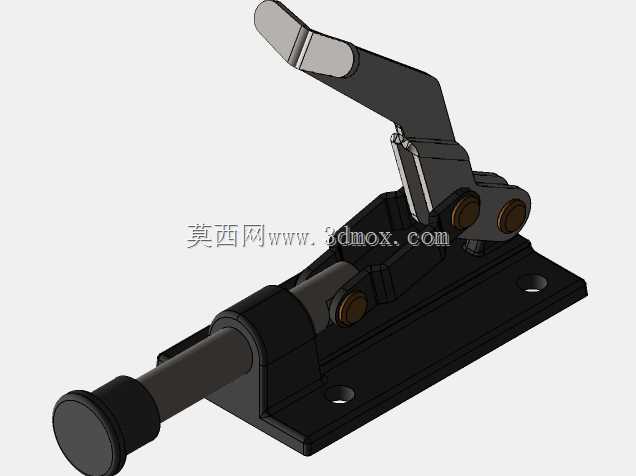

这款推拉式快速夹紧机构是机械加工、装配产线、工装治具领域常用的手动锁紧部件，主要用于工件加工过程中的快速定位与压紧固定，在五金件冲压辅助定位、塑胶件装配夹持、焊接工装工件固定、电子元器件组装定位等场景中广泛应用，能够替代传统螺栓压紧方式，大幅缩短工件装夹的辅助时间，提升单工位作业效率。该夹钳采用杠杆增力与肘节自锁结合的机械结构，操作时仅需扳动上方的操作手柄，即可带动内部连杆机构驱动水平方向的推杆做直线伸缩动作，当手柄扳动至锁紧位置时，内部连杆越过结构死点形成机械自锁，即便承受加工过程中的振动、切削力冲击，夹钳也不会出现松脱移位的情况，保障加工过程中工件位置精度稳定。夹钳整体采用卧式安装布局，底部设置带安装孔的一体式安装底座，安装孔位按照通用工装的孔距标准设计，可直接通过螺栓固定在工装平板、工作台面或者专用治具基板上，安装边界清晰，不需要额外加工复杂的适配结构，推杆端部可根据实际夹持需求更换压头、挡块或者定制仿形接触件，适配不同外形、不同材质工件的夹持需求，避免夹伤工件表面。设计过程中充分考虑了手动操作的人机工程需求，操作手柄的握持区域做了圆弧过渡处理，扳动行程控制在人手舒适操作的角度范围内，单次锁紧与释放的操作力度控制在普通人手部施力的舒适区间，长时间重复操作也不会产生明显的手部疲劳。结构上所有铰接转动位置都采用销轴配合耐磨衬套的连接方式，能够承受频繁往复扳动带来的磨损，整体结构紧凑，水平方向的推杆行程能够覆盖多数常规工装的夹持距离需求，锁紧状态下推杆的输出压紧力可满足中小型工件加工、装配过程中的夹持力要求，不会因为切削力、装配外力导致工件移位。夹钳的外露结构件做了发黑防锈处理，能够适配车间多油污、多切削液的作业环境，长期使用也不会出现锈蚀卡滞的问题，日常维护仅需定期在铰接位置加注少量润滑脂即可保持操作顺畅，不需要复杂的保养流程。
