软尾竞赛自行车车架SolidWorks三维模型

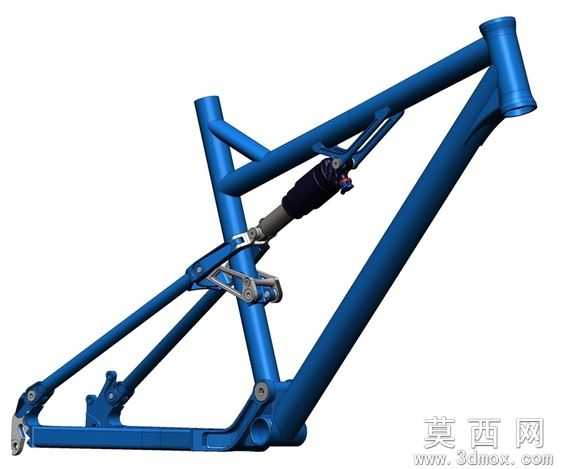

本模型为崇高F4 XC竞赛级软尾自行车车架三维模型，建模阶段以量产实车的测绘数据为核心基准，首先在SolidWorks草图环境中绘制车架主三角、后摇臂的二维轮廓线，严格遵循XC越野竞赛车架的几何角度标准，精准设定头管角度、座管角度、后下叉长度、五通下沉量等核心几何参数，保证建模基准与实车骑行几何完全一致。随后通过凸台拉伸、扫描、放样等特征命令生成各管件的基础实体，对管件衔接处的焊接坡口、补强结构进行精细化建模，还原量产车架的焊接工艺细节；针对后避震连杆结构，单独完成连杆转轴、避震器安装座、转点轴承位的零件建模，通过同轴、重合等配合约束完成四连杆避震结构的虚拟装配，保证各转点转动自由度符合真实结构逻辑，无干涉卡顿问题。参数设计层面，模型完全匹配量产F4 XC车架的规格参数，头管适配标准锥形舵管前叉，五通采用通用压入式规格，后开档为XC竞赛常用的快拆/桶轴兼容规格，避震器安装位的眼对眼长度、压缩行程参数与市售标准XC后避震完全匹配，后摇臂转点的轴承内径、安装间距均按照标准工业轴承规格设定，所有安装孔位的尺寸公差均参考自行车行业通用安装标准设定，可直接用于后续改装配件的匹配设计。渲染材质环节，模型主体车架管件赋予高光泽蓝色金属烤漆材质，还原量产车架的漆面质感，金属转点、螺丝、连杆部件赋予哑光铝合金金属材质，避震器外筒做阳极氧化黑色金属质感处理，避震器内杆做抛光镀铬亮面金属效果，橡胶密封圈赋予哑光黑色橡胶材质，所有材质的粗糙度、反射率参数均经过调试，渲染效果可清晰区分不同部件的材质属性，直观还原实车的外观质感。结构原理上，该款车架为经典四连杆软尾避震结构，骑行过程中后轮受到的冲击会通过后摇臂传递至连杆结构，带动后避震器完成压缩与回弹动作，可有效过滤越野路面的颠簸震动，同时四连杆结构的虚拟转点设计可在避震压缩过程中抵消踩踏带来的避震泄力问题，兼顾越野滤震性能与踩踏传动效率，完全适配XC越野竞赛的使用场景。软件兼容方面，模型提供SolidWorks2010原生格式文件，同时附带edrawings格式文件，无需安装三维建模软件即可通过edrawings浏览器查看模型结构、进行旋转剖切等操作，兼容SolidWorks2010及以上所有版本软件，也可通过中间格式导入UG、Pro/E、Catia等其他主流三维建模软件进行编辑修改，不存在版本兼容导致的特征丢失问题。研发教学应用层面，该模型可作为自行车设计专业的教学案例，帮助学习者理解软尾车架的四连杆避震结构原理、车架几何设计逻辑、焊接结构设计要点，也可作为自行车企业研发新款软尾车架的参考基准，通过修改管件管径、连杆比例、几何角度快速衍生不同定位的软尾车架方案，还可用于3D打印制作车架展示模型、自行车结构科普教具，具备较高的教学与研发参考价值。
