自行车脚踏曲柄牙盘总成三维模型

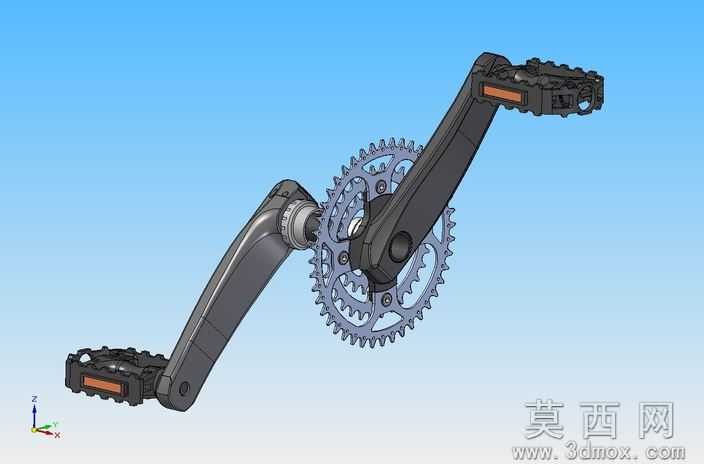

本模型为自行车脚踏曲柄牙盘传动总成三维模型，完整还原了自行车动力输入核心部件的全部结构细节。建模过程遵循正向设计流程，首先以自行车五通安装基准为坐标原点，确定左右曲柄的对称安装轴线，先绘制中轴装配孔的基准草图，通过拉伸、切除命令生成曲柄主体结构，再对脚踏安装螺纹位、牙盘固定孔位进行细节特征创建，牙盘部分采用阵列命令生成均匀分布的轮齿结构，对齿尖、齿根做圆角过渡处理避免应力集中，同时完成脚踏主体的防滑齿、反光片安装槽等细节建模，整体建模过程严格遵循机械设计的装配约束关系，各部件间保留合理的装配间隙。参数设计层面，曲柄长度采用通用山地车170mm标准规格，牙盘配置为三盘结构，齿比覆盖28T、38T、48T常用骑行齿数，中轴安装孔径匹配标准方孔中轴规格，脚踏安装螺纹采用标准9/16英寸自行车脚踏螺纹规格，所有尺寸参数均符合自行车行业通用设计标准，可直接用于结构验证与改装参考。渲染材质方面，曲柄主体采用哑光磨砂黑色金属材质模拟铝合金阳极氧化表面效果，牙盘部分赋予亮银色金属材质还原钢制链轮的金属质感，脚踏防滑钉做高亮金属质感处理，脚踏主体的橡胶防滑垫赋予黑色哑光橡胶材质，背景采用渐变天蓝色衬托模型结构，渲染时添加合理的环境光与反射效果，清晰呈现各部件的材质差异与结构轮廓。结构原理上，该总成是自行车动力传输的核心部件，骑行时使用者踩踏脚踏带动左右曲柄绕中轴旋转，曲柄将踩踏力矩传递给固定安装的牙盘，牙盘通过链条将动力传递给后轮飞轮，进而驱动车辆前进，模型完整还原了曲柄与中轴的花键配合结构、牙盘与曲柄的螺栓固定结构、脚踏与曲柄的螺纹连接结构，清晰展示了动力传递的完整路径。软件兼容层面，模型提供STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、Solid Edge等主流三维设计软件，不同软件打开后可保留完整的装配结构与实体特征，支持后续的编辑修改、工程图导出、运动仿真等操作，无需额外修复破面或重建特征。研发教学应用层面，该模型可用于自行车结构设计研发阶段的装配验证，帮助设计人员校验曲柄与车架五通、牙盘与前拨链器的安装间隙，也可作为机械设计教学的典型案例，用于讲解链传动结构、曲柄连杆机构的受力特点，还可用于自行车维修培训的结构演示，帮助学员理解自行车动力系统的工作原理，同时也能为自行车改装爱好者提供尺寸参考，辅助完成个性化改装方案的设计验证。
