螺旋夹紧式机用台虎钳结构设计

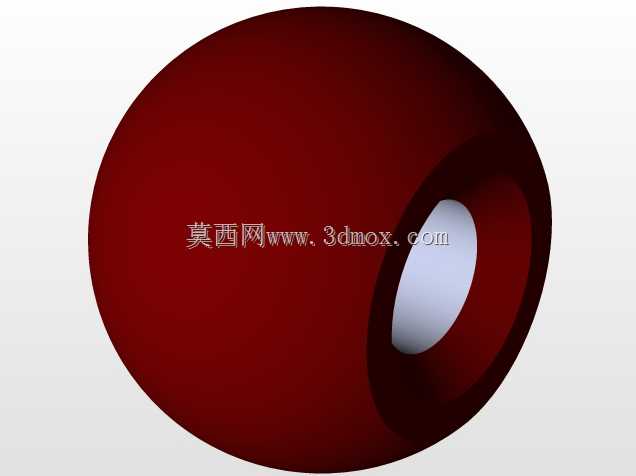

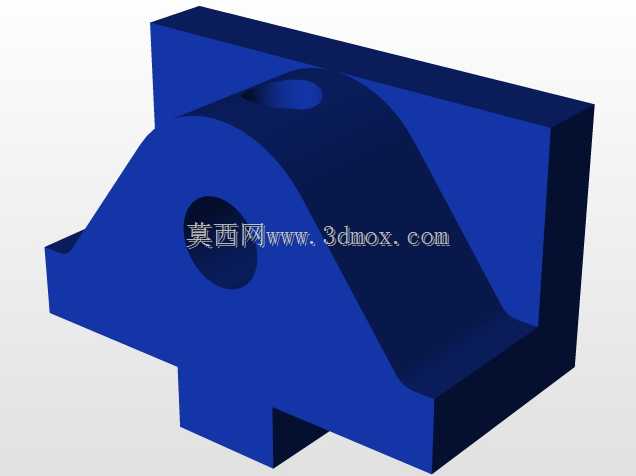

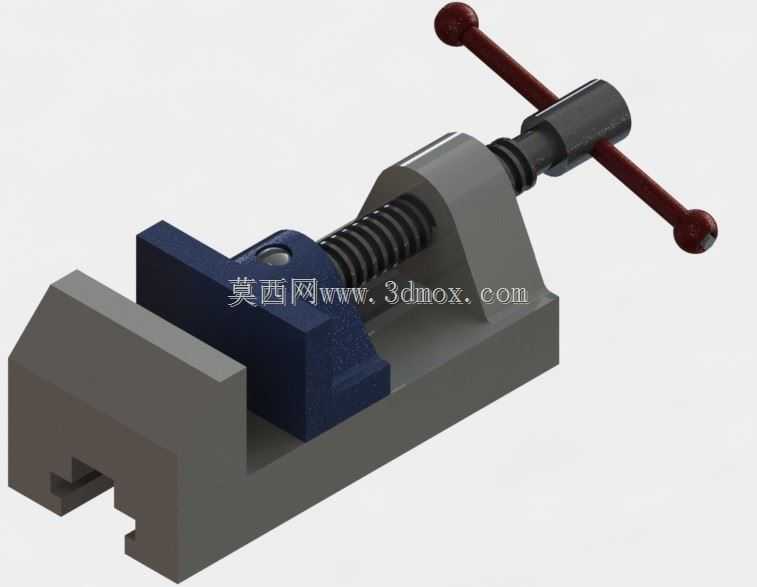

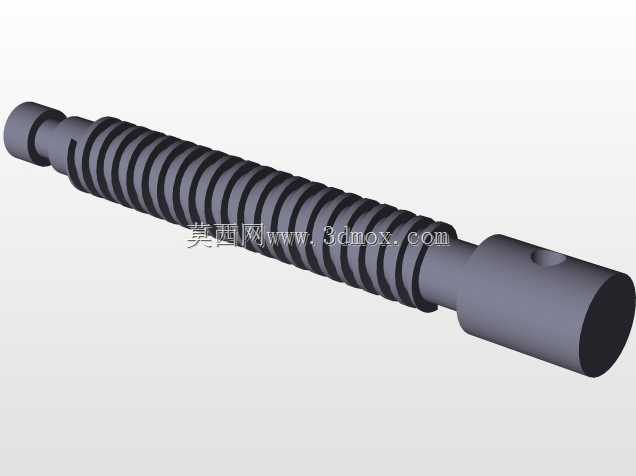

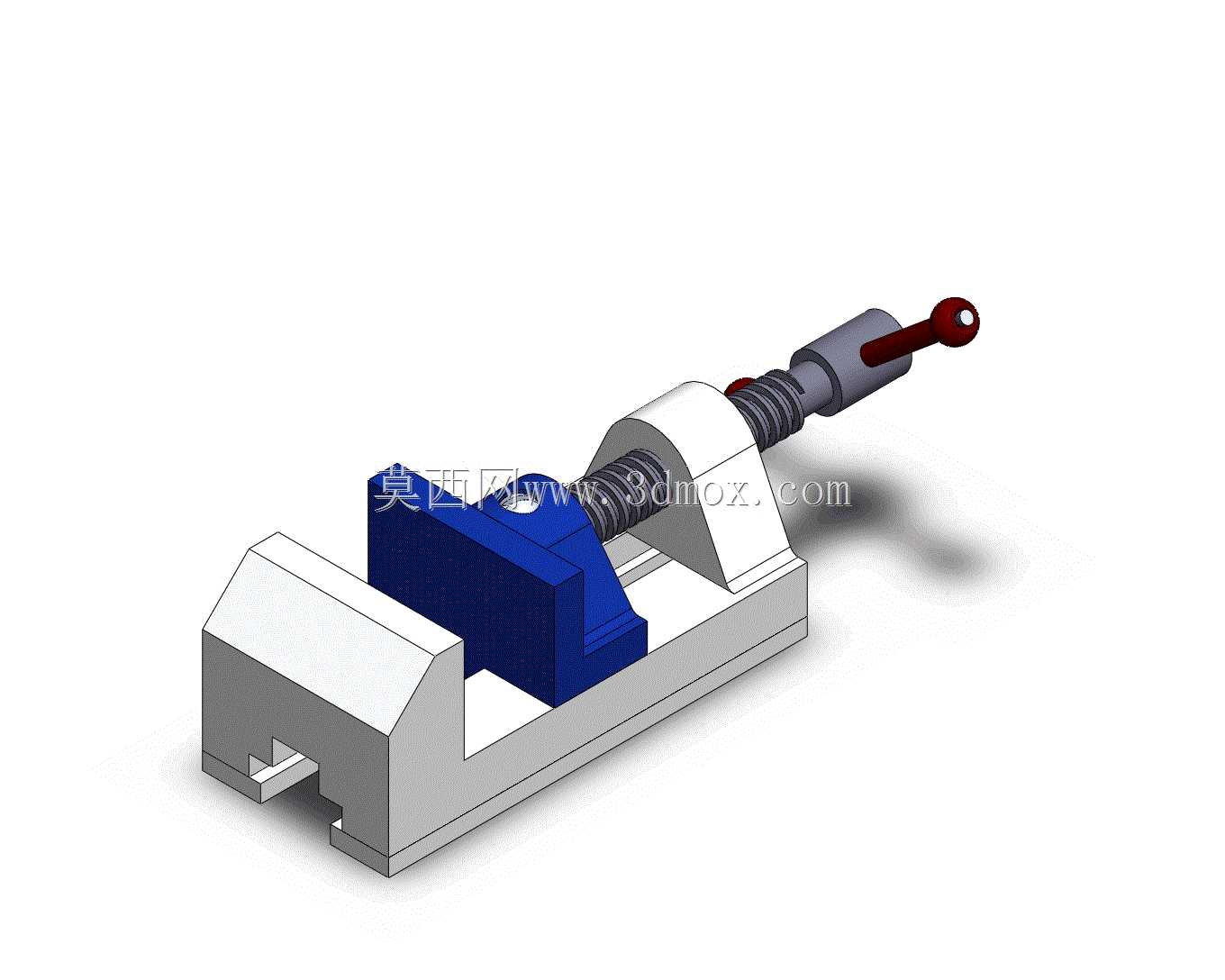

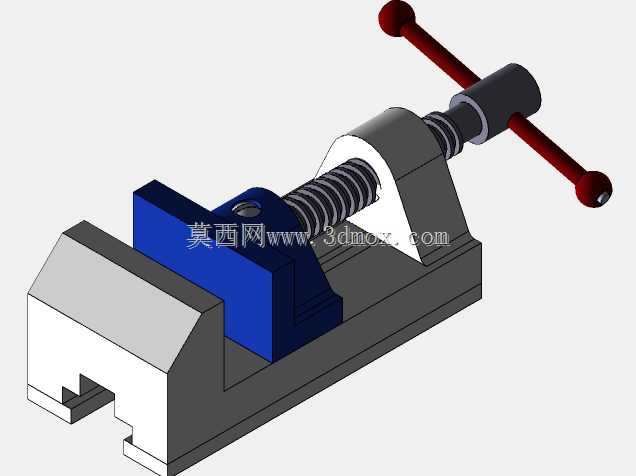

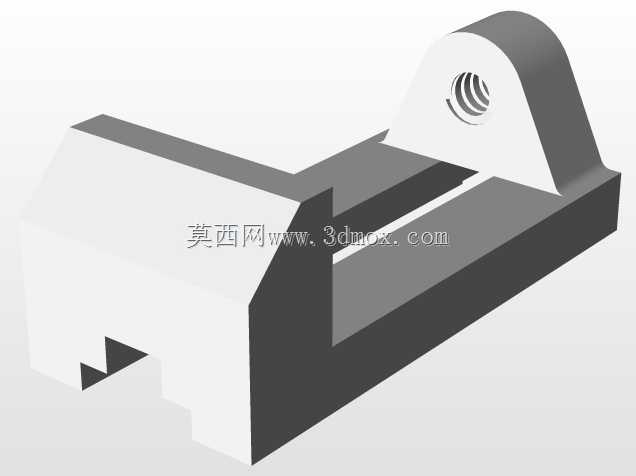

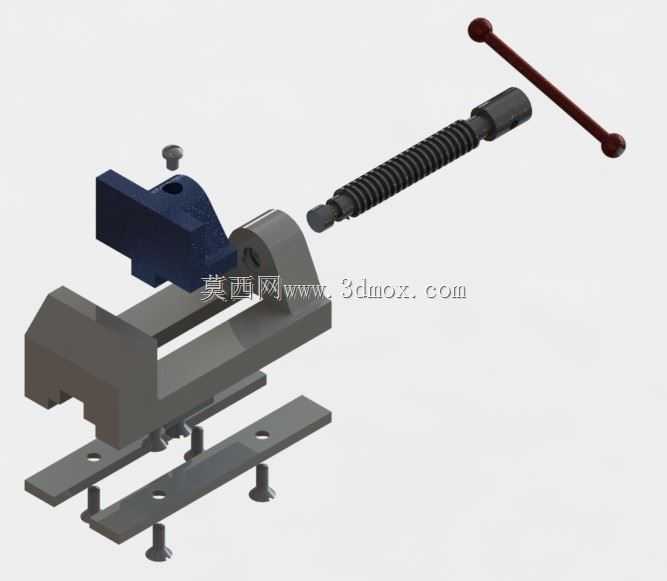

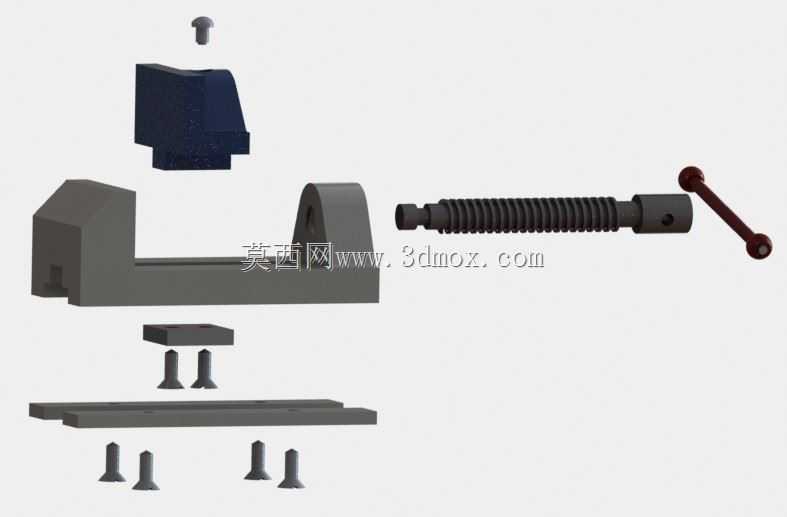

这款螺旋夹紧式机用台虎钳，是机械加工、钳工装配、维修作业场景中极为常用的通用夹持工装，主要承担各类中小型金属、非金属工件的装夹固定功能，适配台钻、轻型铣床、钳工台等多种作业台面的安装使用，能够为锯削、锉削、钻孔、攻丝、轻量铣削等工序提供稳定的工件定位基础，避免加工过程中工件出现位移、晃动，保障加工精度与作业安全。从功能特性来看，该虎钳采用梯形螺纹传动的螺旋夹紧结构，通过端部带防滑握柄的丝杆转动，带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱，梯形螺纹具备良好的自锁性能，夹紧后不会因加工振动出现松脱问题，夹持力稳定可靠，能够适配不同厚度的工件装夹需求，钳身夹持面预留了防滑齿纹安装位，可根据使用需求更换光面、齿面或者软质钳口垫，避免夹伤精加工工件表面。在设计思路上，整体结构采用分体式模块化设计，固定钳身与底座采用一体化铸铁结构的设计逻辑，保证整体刚性与抗形变能力，活动钳身与丝杆螺母采用可拆卸连接结构，便于后期磨损后的维护更换，导轨部分采用矩形滑动导轨结构，配合合理的间隙配合公差，既保证活动钳身移动的顺畅度，又能控制夹持过程中的晃动量，提升装夹精度；丝杆端部的握柄采用偏心球头设计，转动时受力均匀，操作人员无需额外工具即可手动完成夹紧操作，操作便捷省力。从外形尺寸与安装边界来看，该虎钳整体采用卧式布局，底座部分预留了标准的T型槽安装位，能够适配多数常规钳工台、机床工作台的T型槽间距，安装时通过T型螺栓即可完成快速固定，整体宽度控制在常规台虎钳的通用尺寸范围内，夹持开口行程覆盖日常作业中绝大多数中小型工件的尺寸需求，整体高度适配操作人员站姿、坐姿作业的操作高度，不会出现操作时手臂悬空或者弯腰过度的问题，钳身整体重心偏低，安装后稳定性强，即使承受较大的切削冲击力也不会出现倾覆问题。整体结构没有冗余的复杂部件，传动路径直接，故障率低，日常维护仅需定期在丝杆、导轨位置涂抹润滑脂即可长期保持顺畅的操作手感，是车间生产、维修工位、实训教学场景中实用性极强的基础工装设备。
