快动式机用台虎钳夹持工装结构设计

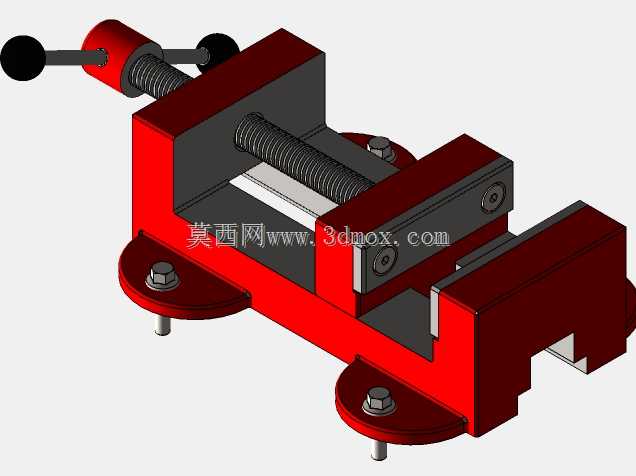

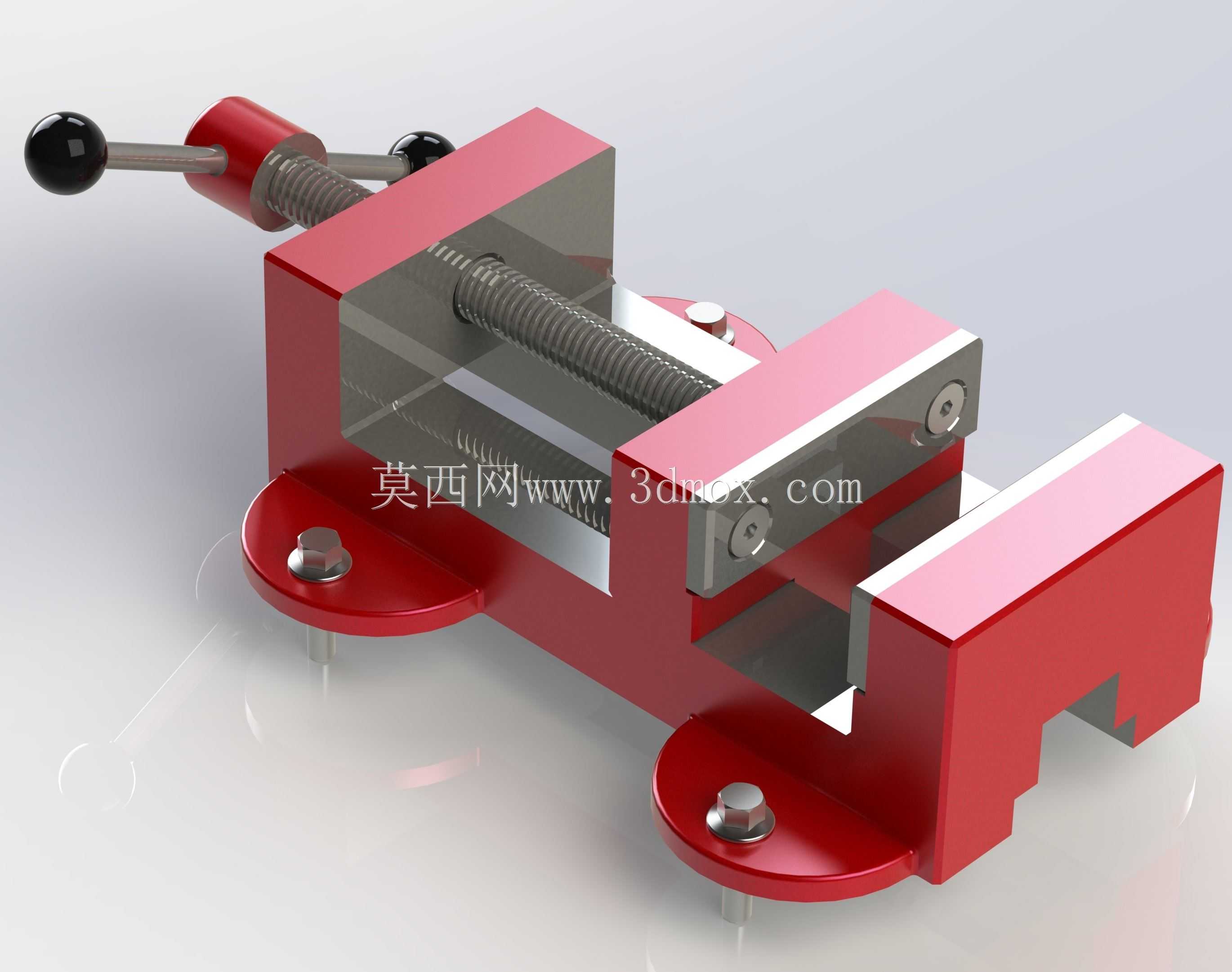

这款快动式机用台虎钳主要应用于机械加工车间的钳工工位、轻型铣钻加工工位以及教学实训场景，是机械加工领域最基础也最核心的通用夹持工装，能够为各类小型工件提供稳定的装夹定位，适配划线、锉削、钻孔、攻丝、轻型铣削等多类加工工序的装夹需求，也可作为小型装配工位的工件固定载体，解决小型零部件加工、装配过程中的工件位移问题。从实际用途来看，该台虎钳通过钳口的夹紧力固定待加工工件，解放操作人员双手，保障加工过程中工件位置精度，避免加工过程中工件偏移导致的加工误差甚至安全隐患，相比手持工件加工的方式，能够大幅提升加工精度与操作安全性，降低操作人员的劳动强度。在功能特性上，该台虎钳采用双导杆配合主丝杠的传动结构，转动端部带防滑握球的操作手柄即可驱动活动钳身沿导杆方向平稳平移，实现钳口的开合与夹紧动作，钳口部位加装了带防滑齿纹的硬质钳口板，能够在夹紧过程中增大与工件表面的摩擦力，避免硬质工件夹紧后打滑，同时可更换的钳口板也能在磨损后快速替换，延长整体工装的使用寿命；底座采用带安装孔的法兰式结构，可通过螺栓将整个虎钳固定在工作台台面，保障装夹重型工件时的整体稳定性，活动钳身与固定钳身的配合面经过精密研磨，开合过程无卡滞、无晃动，夹紧后能够保持足够的夹持刚性，承受加工过程中的切削冲击力。在设计思路上，整体结构优先保障夹持刚性与操作便捷性，主体采用高强度铸铁材质的框架式结构，在控制整体重量的前提下最大化结构刚性，避免夹紧受力后出现钳身变形；传动丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因加工振动出现松脱问题，端部的快动结构设计能够在调整钳口大开合范围时快速移动活动钳身，无需全程转动手柄，大幅提升大尺寸范围调整的操作效率；钳身内部预留了排屑空隙，加工产生的切屑可顺着空隙排出，不会堆积在传动部位影响丝杠导杆的正常滑动。从安装边界与外形尺寸来看，该台虎钳底座为圆形法兰结构，两个对称布置的安装孔可适配常规钳工工作台的T型槽安装间距，安装时仅需在工作台对应位置开设匹配的螺栓过孔即可完成固定，整体安装占用台面空间较小，不会过多占用工作台的操作面积；钳口最大开合距离覆盖常规小型零部件的加工尺寸需求，钳口高度适配常规小型工件的装夹高度，既可以装夹平板类工件，也可配合V型钳口附件装夹轴类零件，能够满足绝大多数轻型加工场景的装夹需求。
