机加工用手动螺杆式台钳结构设计

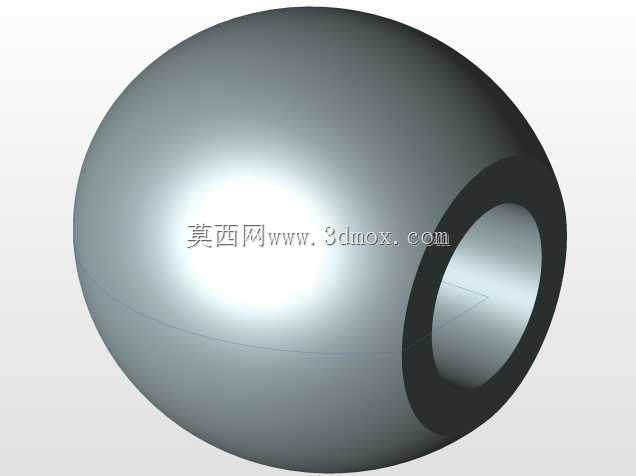

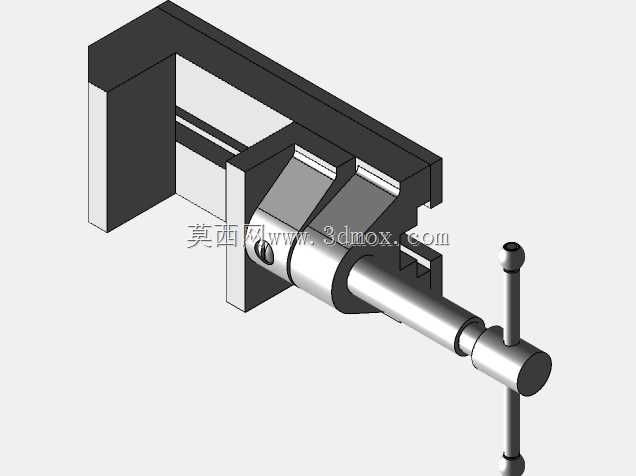

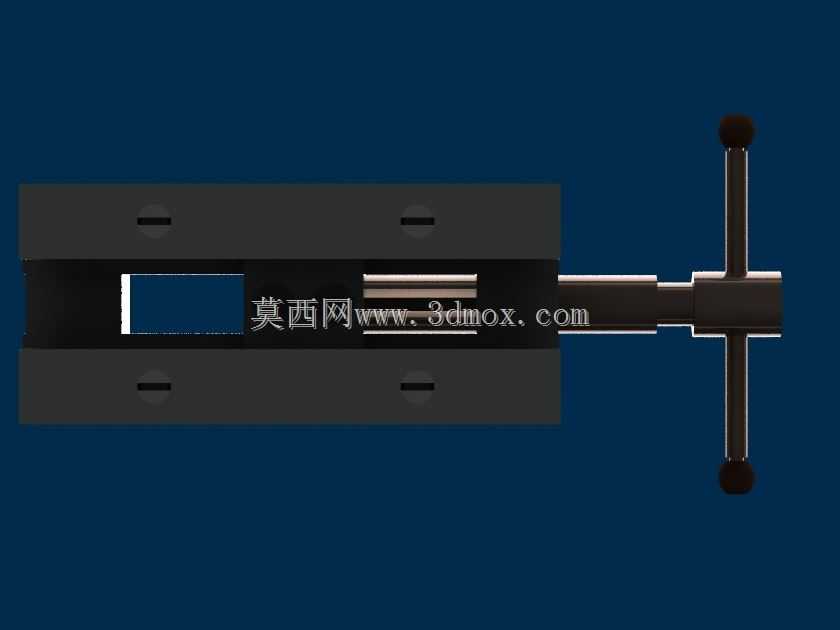

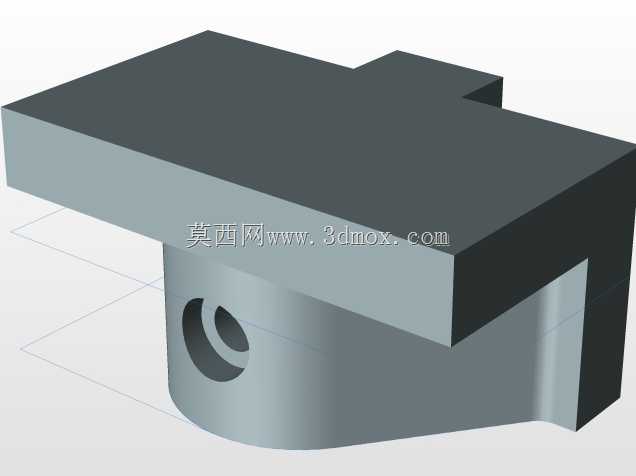

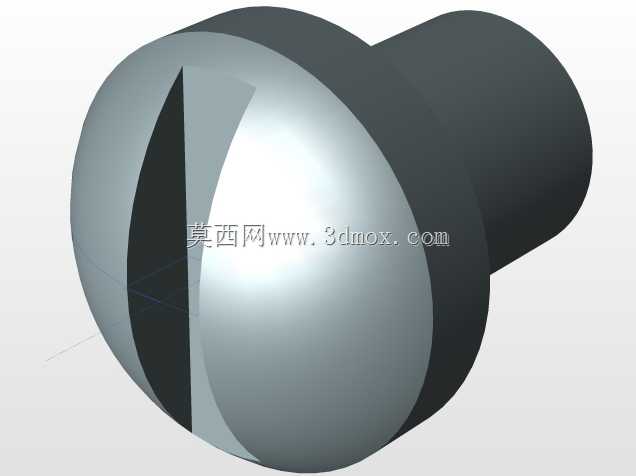

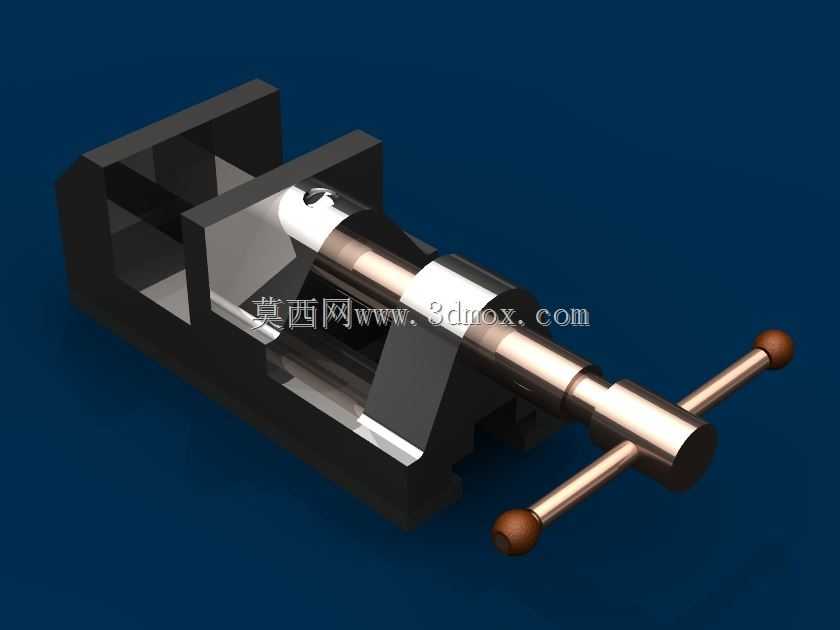

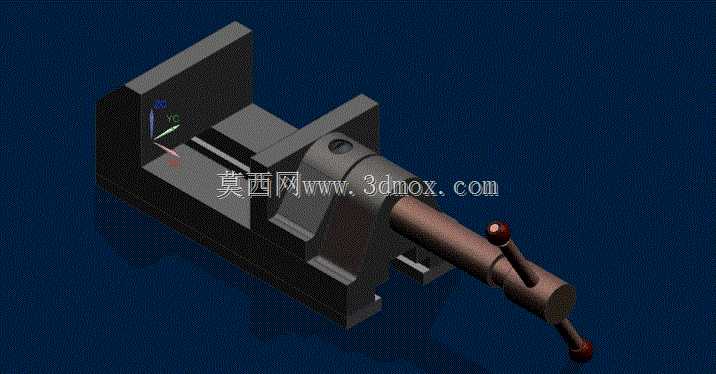

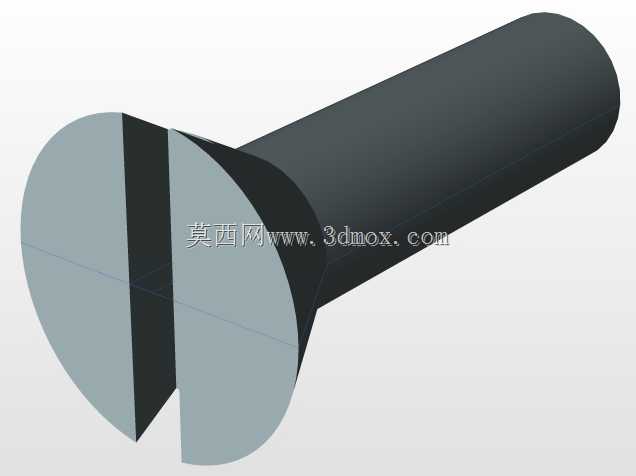

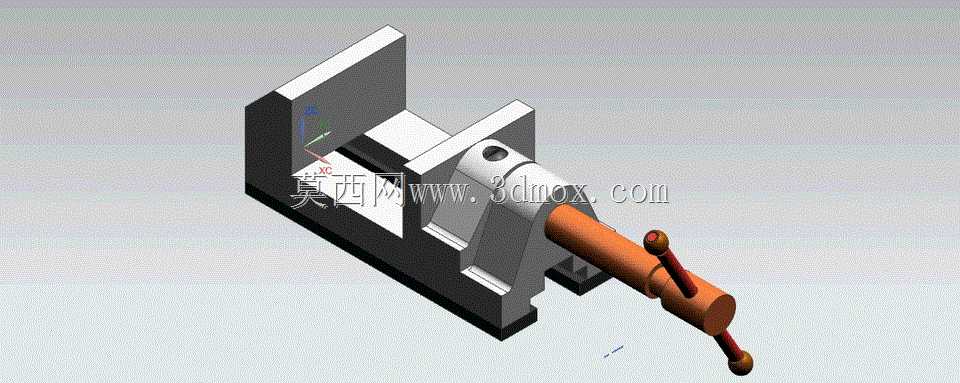

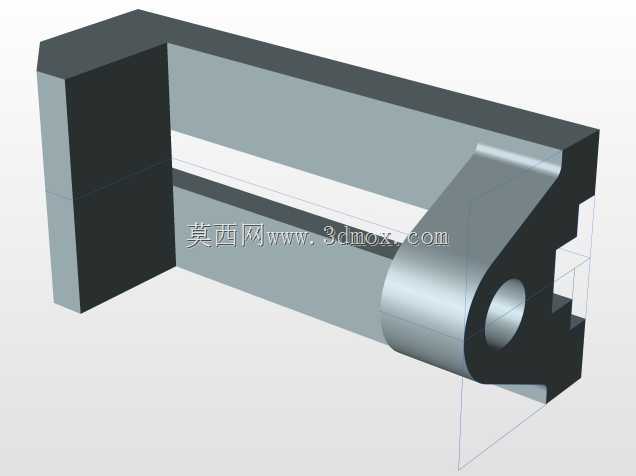

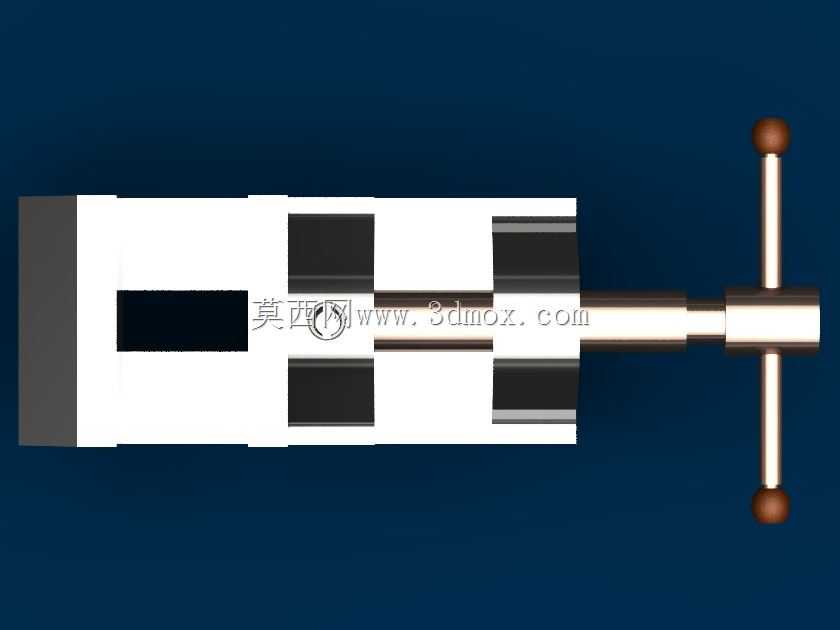

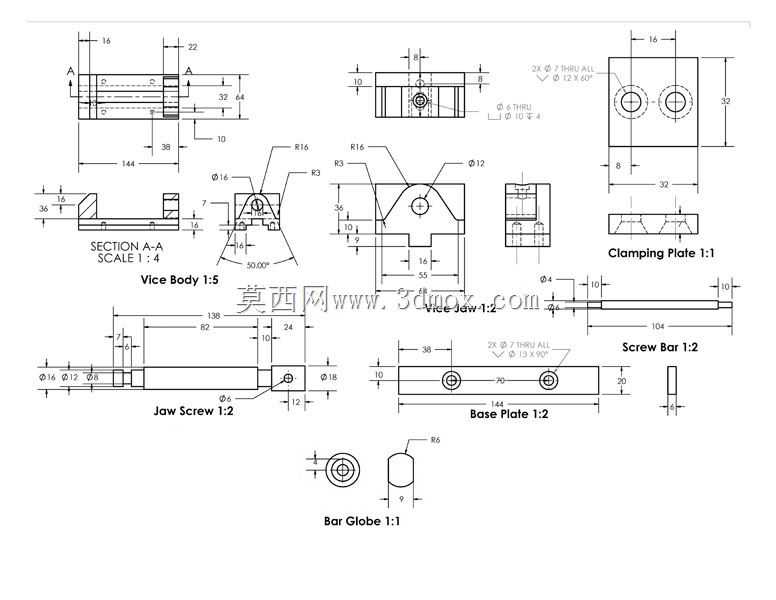

这款手动螺杆式台钳是机械加工、钳工装配、工件检测环节中应用极为广泛的通用装夹工装，主要承担各类中小型金属、非金属工件的夹持固定作用，为后续的铣削、锉削、钻孔、攻丝、尺寸检测、零件修配等工序提供稳定的装夹基准，是生产车间、维修工位、实训教学场地中不可或缺的基础工装设备。从实际应用场景来看，该台钳可适配普通铣床、钻床的工作台安装，也可单独放置在钳工台面上完成手工加工作业，能够夹持形状规则的方形、圆形工件，也可配合辅助垫块装夹部分异形结构件，装夹稳固性足以应对常规切削加工的切削力负载，不会出现工件移位、松动的问题。在功能特性上，该台钳采用经典的螺杆传动夹紧结构，通过转动带防滑握柄的操作杆带动螺杆旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松开，钳口位置设计有可拆卸的防滑齿板，既能够提升夹持摩擦力避免工件打滑，也可在齿板磨损后快速更换，延长台钳整体使用寿命；活动钳身与底座之间的导轨采用贴合度较高的滑动配合结构，间隙控制合理，既保证活动钳身移动顺畅无卡滞，也能避免夹紧过程中钳身上翘、偏移，保证装夹精度。从设计思路来看，这款台钳整体采用模块化的结构布局，主要分为固定底座、固定钳身、活动钳身、传动螺杆、操作手柄、钳口板几个核心部分，各部件之间通过紧固件、配合面实现装配，没有冗余的复杂结构，既降低了生产加工的工艺难度，也方便后续使用过程中的维护与易损件更换；整体结构重心偏低，底座设计有平整的安装贴合面，可通过螺栓直接固定在机床工作台或者钳工台面上，安装边界规整，不需要额外定制复杂的安装转接件，适配绝大多数常规加工工位的安装尺寸要求。在外形尺寸与安装边界上，该台钳整体长度适配常规中小型工件的装夹需求，钳口张开行程能够覆盖绝大多数日常加工的工件尺寸范围，整体宽度与高度不会占用过多工作台空间，底座的安装孔位间距符合通用机床工作台的T型槽间距标准，安装时不需要额外打孔改造工作台，装拆十分便捷；钳身整体采用高强度铸铁材质的结构设计，刚性充足，夹紧过程中不会出现明显的形变，能够长期保持装夹精度，操作手柄的长度经过力学优化，操作人员只需要施加适中的握力就能够获得足够的夹紧力，长时间操作也不容易产生疲劳感。
