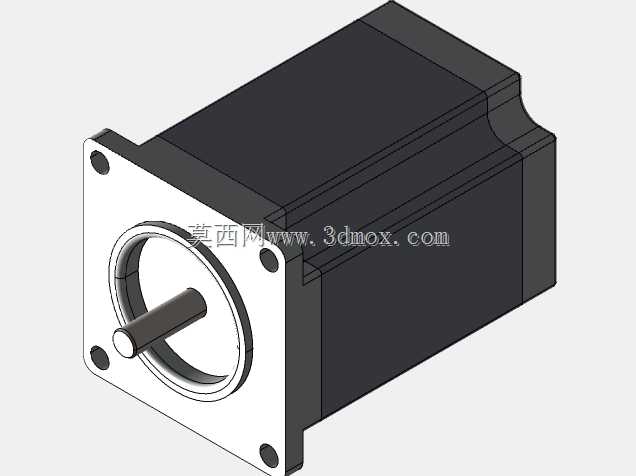

NEMA23规格步进电机结构三维设计

这款NEMA23规格步进电机是工业自动化传动系统中应用极为广泛的执行元件，在3D打印设备的进给轴驱动、小型数控雕刻机的位移传动、桌面级机械臂的关节动力输出、自动化生产线的物料分拣模组驱动、包装设备的送料机构传动等场景中都承担着核心的精准位移控制作用，能够将电脉冲信号直接转化为对应角位移输出，无需额外的位置反馈元件即可实现开环状态下的高精度定位，大幅简化中小型自动化设备的控制系统架构。从产品功能特性来看，该款步进电机具备低速运行扭矩充足、启停响应速度快、步距角精度稳定、无累计位置误差的优势，适配常见的低压直流驱动方案，能够匹配绝大多数通用型步进电机驱动器，可根据控制脉冲频率灵活调整输出转速，满足不同工况下的传动速度需求，同时自身运行噪音低、发热控制表现优异，适合长时间连续运行的工业作业场景。在设计思路上，这款模型完整还原了NEMA23标准步进电机的真实结构，前端采用方形安装法兰设计，四个安装孔位严格遵循NEMA23安装尺寸规范，输出轴采用标准D型切面结构，能够与同步轮、联轴器、齿轮等传动零件实现无滑差的可靠连接，电机主体采用方形叠片壳体结构，既保证了内部定子绕组的防护强度，也兼顾了安装时的空间适配性，后端预留的出线位置符合常规步进电机的接线布局，能够方便设计人员在整机装配时进行走线规划。从外形尺寸与安装边界来看，该模型严格遵循NEMA23安装标准的尺寸定义，前端法兰安装孔的孔距、输出轴的直径与伸出长度、电机主体的截面尺寸都与市售量产同规格步进电机保持一致，设计人员在进行整机结构设计时，可以直接将该模型导入装配环境中，准确核对电机与周边安装支架、传动部件、防护外壳的空间间隙，提前规避装配干涉问题，无需反复测量实物尺寸调整设计方案，能够有效缩短非标自动化设备的研发设计周期，提升结构设计的准确性与可靠性。
