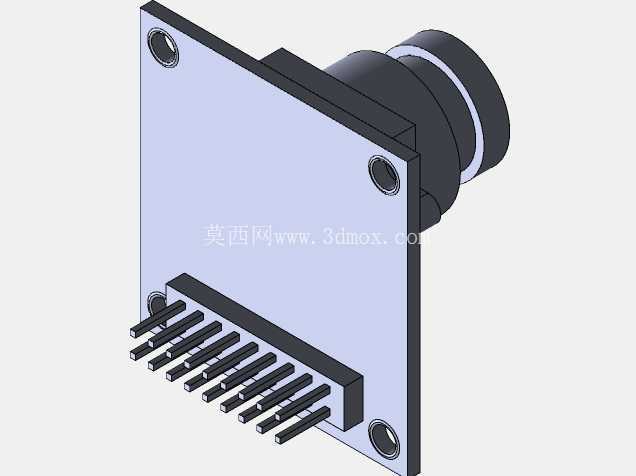

OV7670相机带安装法兰固定座结构

做学生项目里的视觉测量单元时，最先要解决的就是相机模块的刚性固定问题，OV7670这类CMOS模组本身没有配套的标准安装结构，直接用双面胶或者扎带固定的话，每次调整位置都会产生偏移，游标卡尺测量的基准一旦跑位，后续的像素尺寸标定就完全失效，所以专门给这个模组做了一体式的安装固定座。

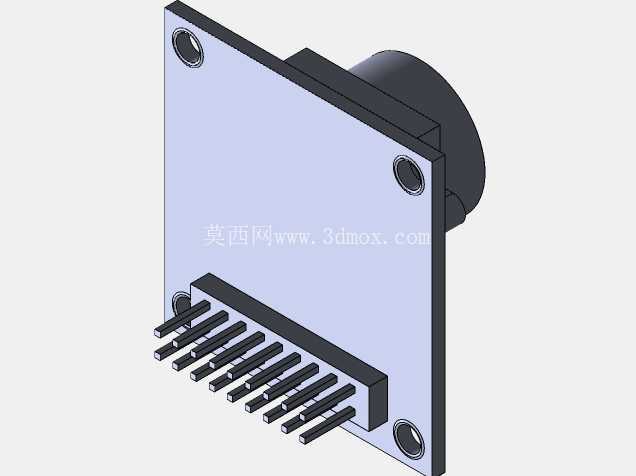

整个固定座采用方形法兰作为安装基准面，法兰四个角预留了通孔，用来穿M2的沉头螺丝，安装时可以直接锁在亚克力或者铝型材的实验台架上，法兰面和镜头安装筒的垂直度控制在0.05mm以内，避免镜头光轴和被测平面产生倾角，导致边缘区域的测量值出现线性误差。镜头安装筒的内径刚好匹配OV7670模组的镜头外径，做了0.1mm的间隙配合，既可以让模组顺利推入，又不会出现径向的晃动，筒壁侧面开了一个顶丝孔，装入模组后拧入M2的机米螺丝，就能把相机牢牢顶死，不会因为设备搬运或者台架振动出现前后窜动。

考虑到学校项目里经常要调整镜头的对焦位置，安装筒的轴向长度留足了余量，模组可以在筒内前后移动5mm的距离，调整到清晰对焦位置后再锁紧顶丝，不需要额外增加对焦环结构，简化了加工难度，用3D打印就能直接做出成品，不需要二次机加工。法兰背面和安装筒衔接的位置做了三角加强筋，因为PLA打印件的刚性有限，不加筋的话安装筒受侧向力容易出现断裂，加强筋的厚度设为1.5mm，刚好能在不增加过多重量的前提下提升结构强度，整个固定座的总重量不到10g，不会给小型实验台架带来额外的负载。

实际使用的时候，这个固定座可以搭配arduino控制板做小型工件的尺寸测量，把标定板放在镜头正下方，完成像素当量标定后，就能通过采集的图像计算工件的长宽尺寸，配合游标卡尺做比对校准，测量精度可以控制在0.1mm以内，完全满足学校课程设计、创新项目的实验需求。安装边界上，整个法兰的外形尺寸是30mm见方，四个安装孔的孔距是24mm，适配市面上通用的小型光学安装架，也可以直接固定在机器人小车的前端支架上，作为循迹、颜色识别的视觉传感器固定结构，不需要额外做转接件。

设计的时候特意把走线槽做在了安装筒的侧下方，OV7670的FPC排线可以从侧下方的缺口引出，不会和法兰安装面产生干涉，排线弯折半径控制在3mm以上，避免反复弯折导致排线内部铜箔断裂。整个结构没有复杂的曲面，所有特征都是拉伸、切除生成的，不管是用FDM3D打印，还是用亚克力板切割拼接，都能快速做出成品，甚至手工用环氧树脂板加工也能实现，非常适合学生项目快速打样验证。

在实际的视觉测量场景里，很多人容易忽略相机固定结构的刚性，觉得只要能把相机粘住就行，但实际上哪怕是0.1mm的位移，在微距拍摄的场景下都会带来几个像素的误差，直接影响最终的测量结果，这个固定座就是从刚性、安装便利性、调整余量三个维度出发，解决了OV7670模组在实验场景下的安装痛点，不需要采购昂贵的工业镜头支架，用极低的成本就能实现稳定的相机固定。
