法兰式硬密封蝶阀三维结构设计

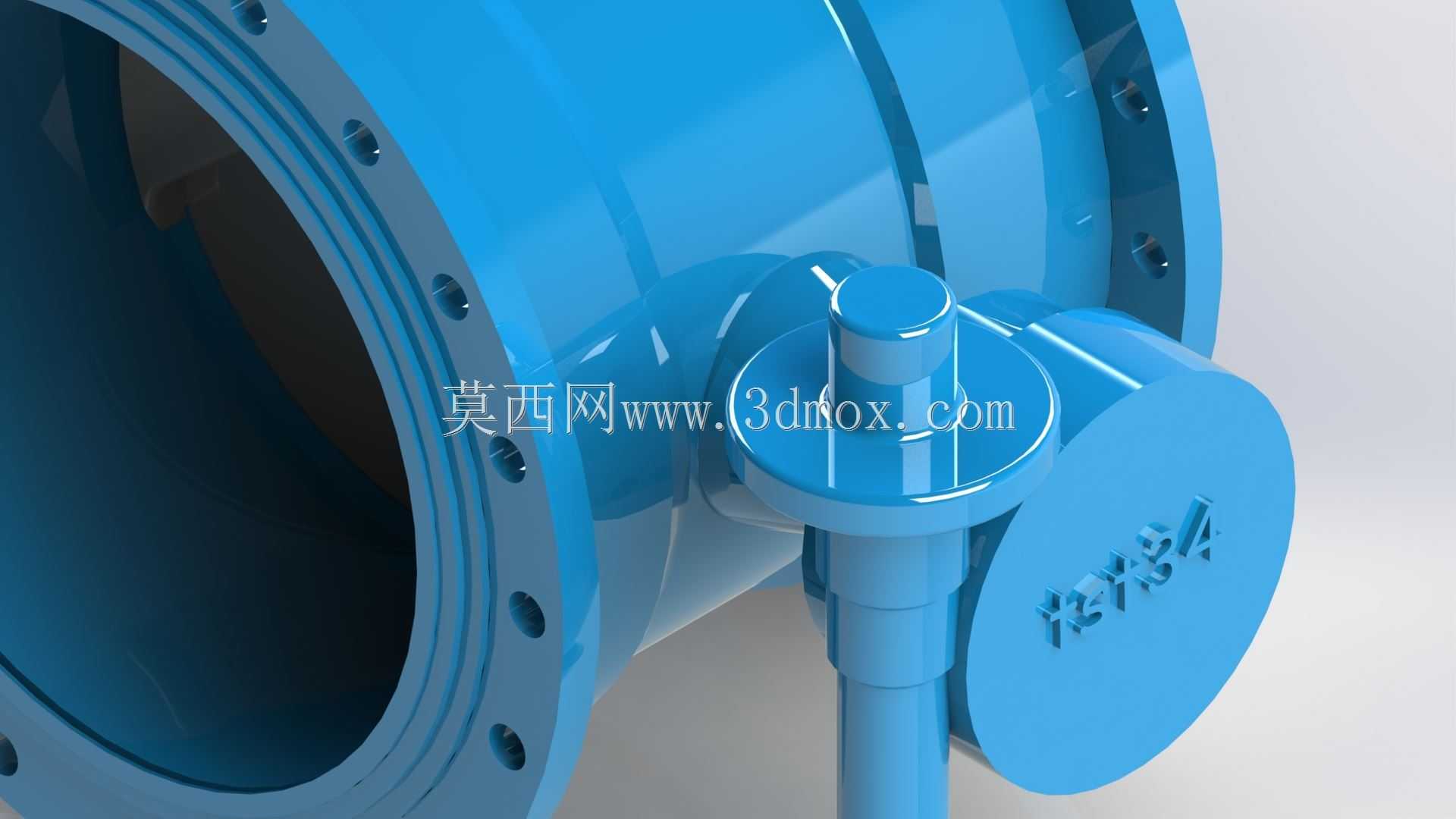

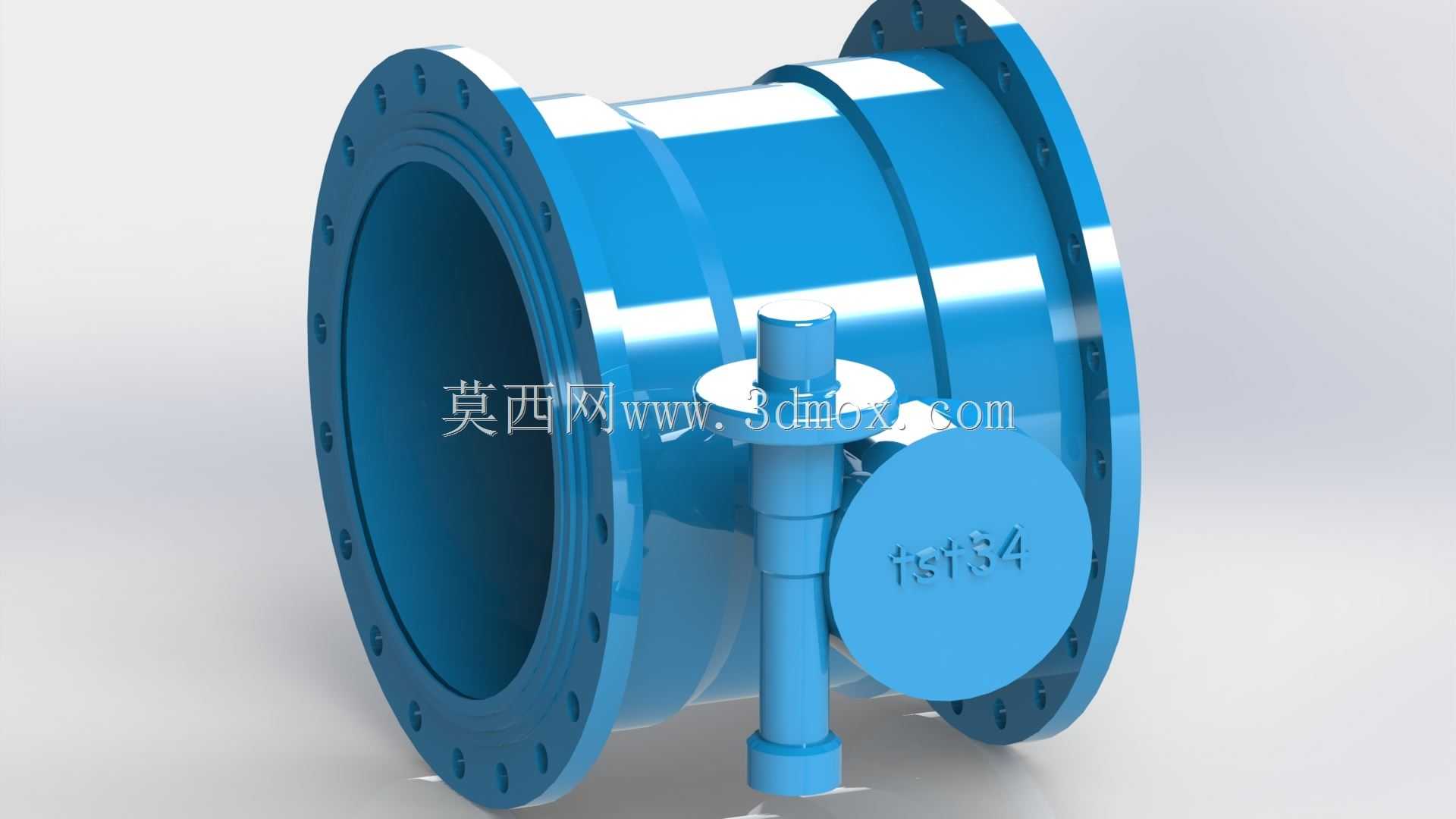

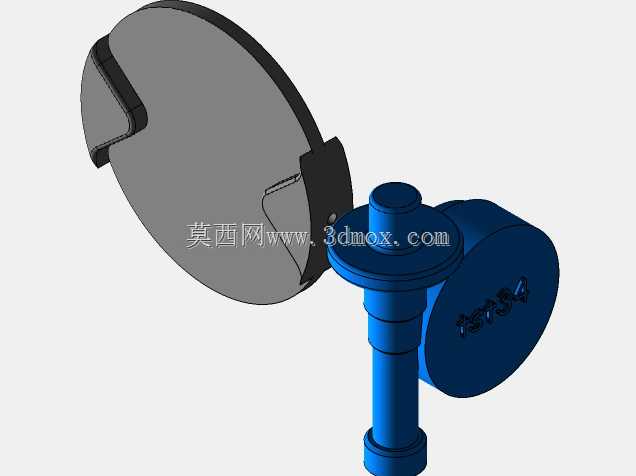

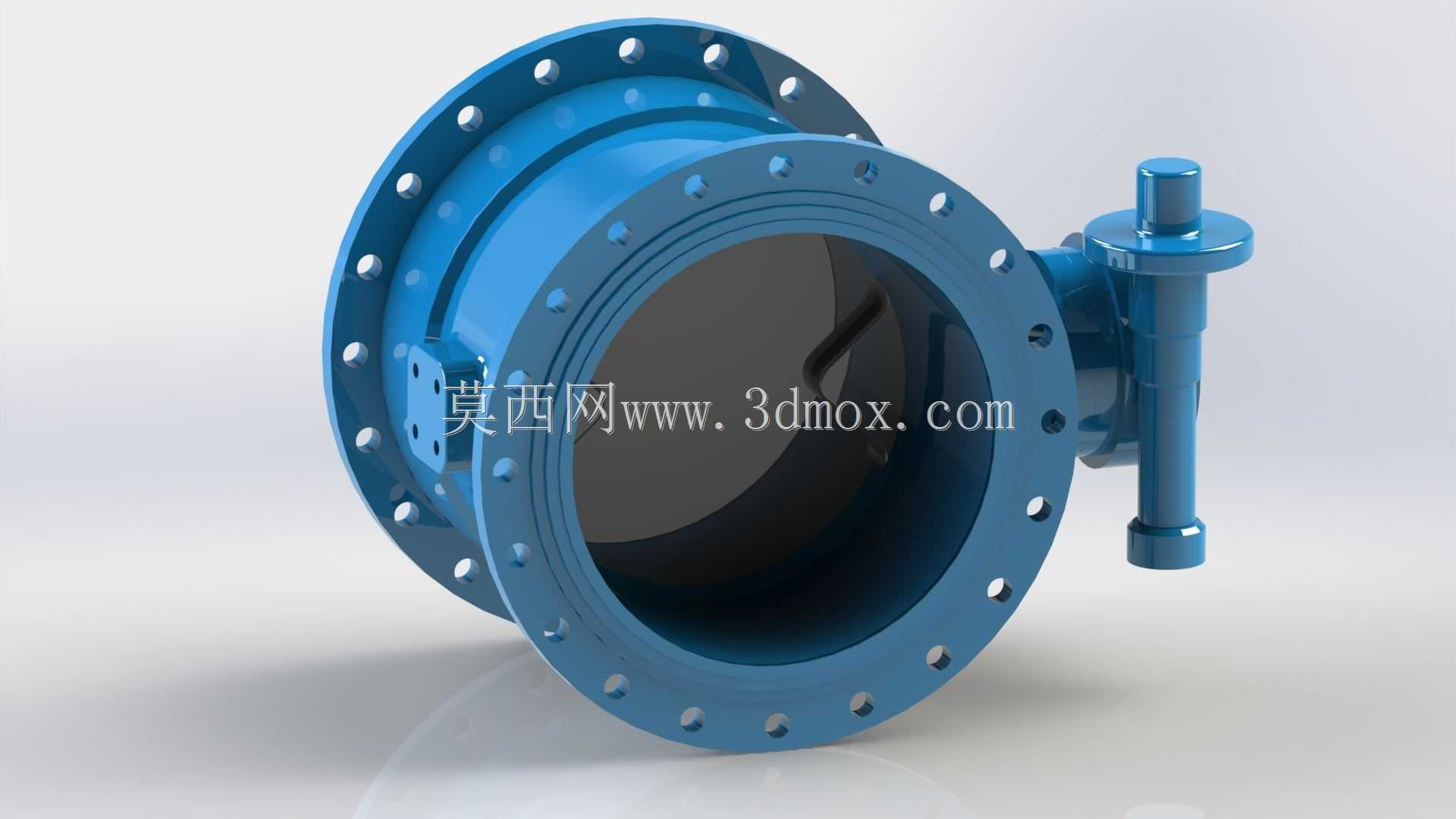

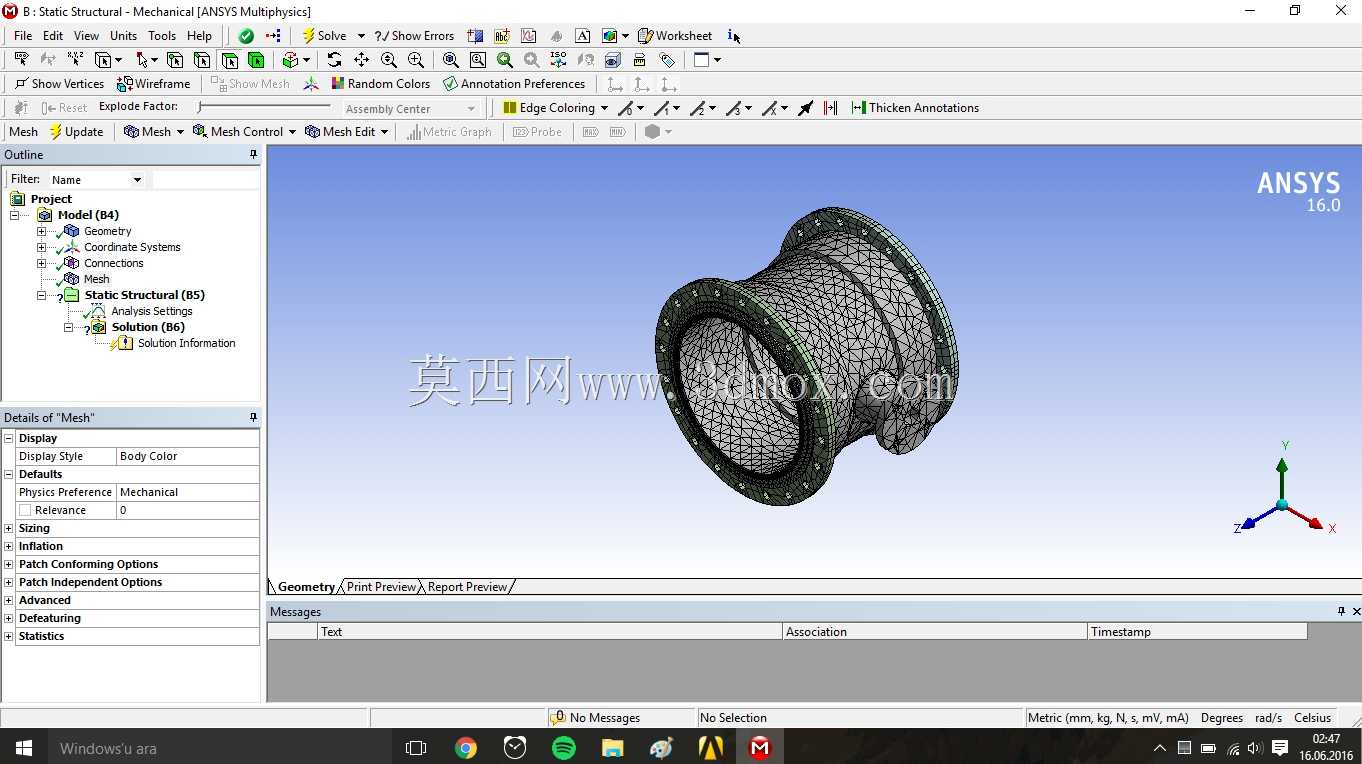

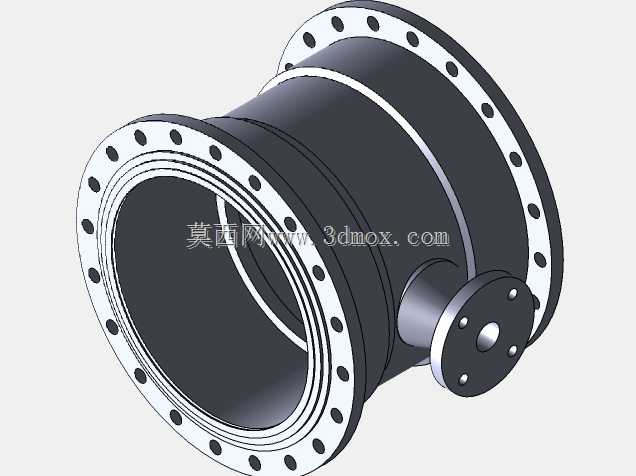

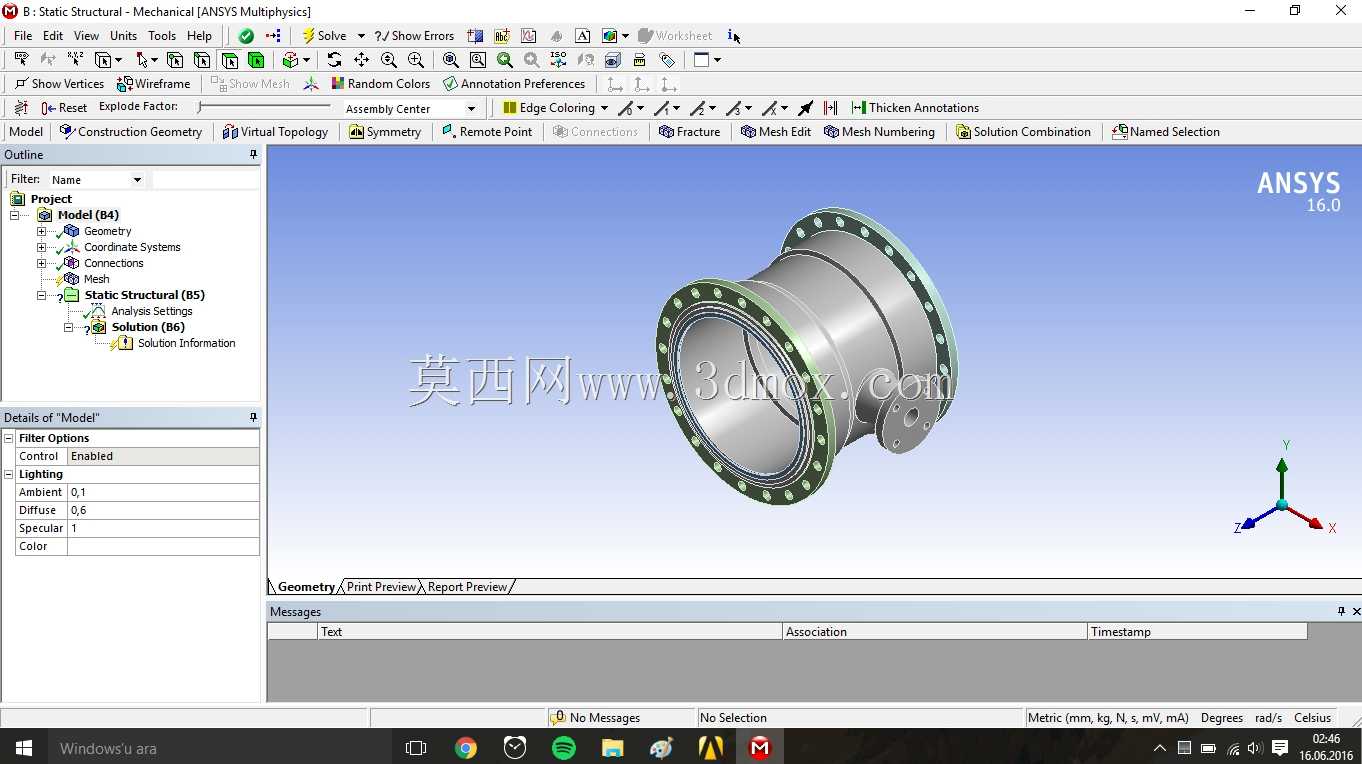

这款蝶阀主要应用于市政给排水、暖通空调循环水、化工流体输送、冶金工艺管路等场景，作为管路系统中的核心截断与调节部件，承担着控制介质通断、调节管路流量与压力的核心作用，适配清水、弱腐蚀性流体、低压蒸汽等多种常规工业介质的输送工况，在长距离管线、厂区工艺管网、楼宇配套管路中都能稳定发挥作用。从功能特性来看，该蝶阀采用法兰式连接结构，相比对夹式蝶阀拥有更高的连接强度与密封可靠性，能够承受更高的管路压力波动，避免长期运行中出现连接错位、介质渗漏的问题；阀板采用偏心结构设计，开启过程中阀板与密封面可以快速脱离，大幅降低密封面的摩擦损耗，有效延长阀门的整体使用寿命，同时启闭力矩更小，配套手动驱动结构即可实现轻松操作，无需额外配置大扭矩执行机构，降低了现场安装与运维的成本。在设计思路上，这款模型在完成基础结构建模的基础上，同步完成了流体静力结构的仿真验证，针对阀体承压、阀板受力、连接螺栓强度等关键受力部位做了结构优化：阀体采用流线型内腔设计，尽可能降低介质通过时的流阻，减少管路系统的压力损失；法兰端的螺栓孔采用均匀圆周排布，适配国标通用法兰的安装尺寸，确保现场安装时能够直接匹配同规格的管路法兰，无需额外加工转接部件；驱动端的阀杆采用阶梯轴结构，搭配多级密封填料腔，既保证阀杆转动的灵活性，又能杜绝介质沿阀杆部位出现外漏。从安装边界来看，该蝶阀的法兰端面加工有密封槽，安装时只需匹配对应压力等级的法兰垫片，按照对角顺序拧紧连接螺栓即可完成安装；阀门整体轴向长度紧凑，相比同通径的闸阀、截止阀占用的管路安装空间更小，适合安装空间局促的管廊、井室等场景；手动驱动的手轮位置预留了足够的操作空间，现场操作人员无需额外辅助工具即可完成阀门的启闭操作，日常巡检时也可以直观判断阀门的启闭状态。整体结构在满足强度要求的前提下做了轻量化处理，既保证了承压能力，又控制了阀门整体重量，方便运输与现场吊装作业。
