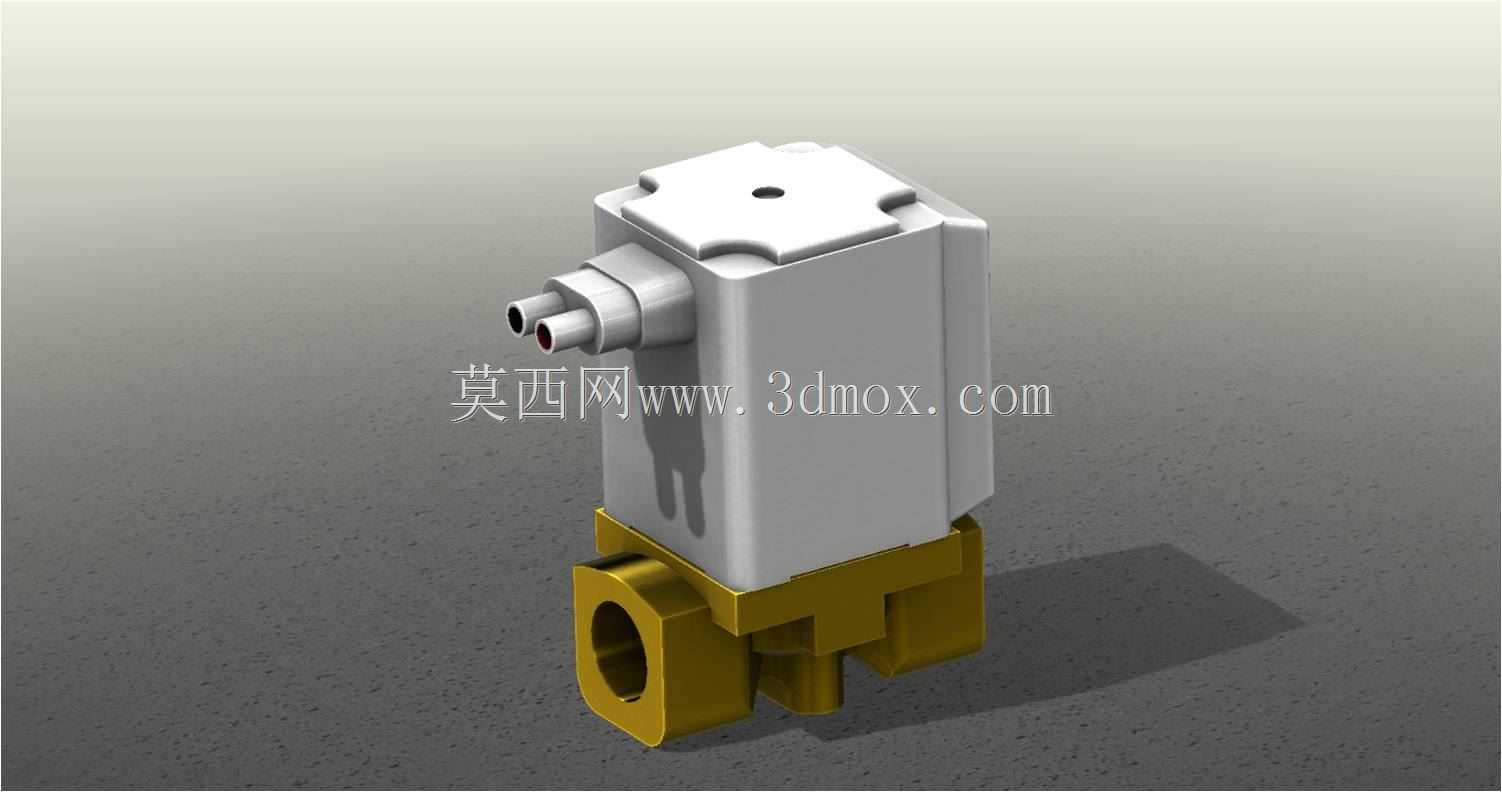

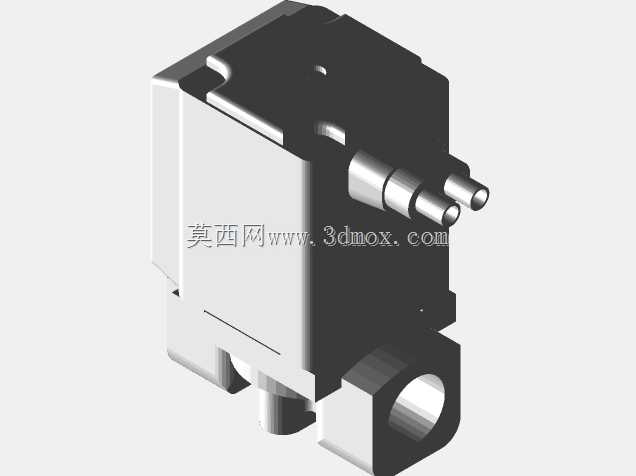

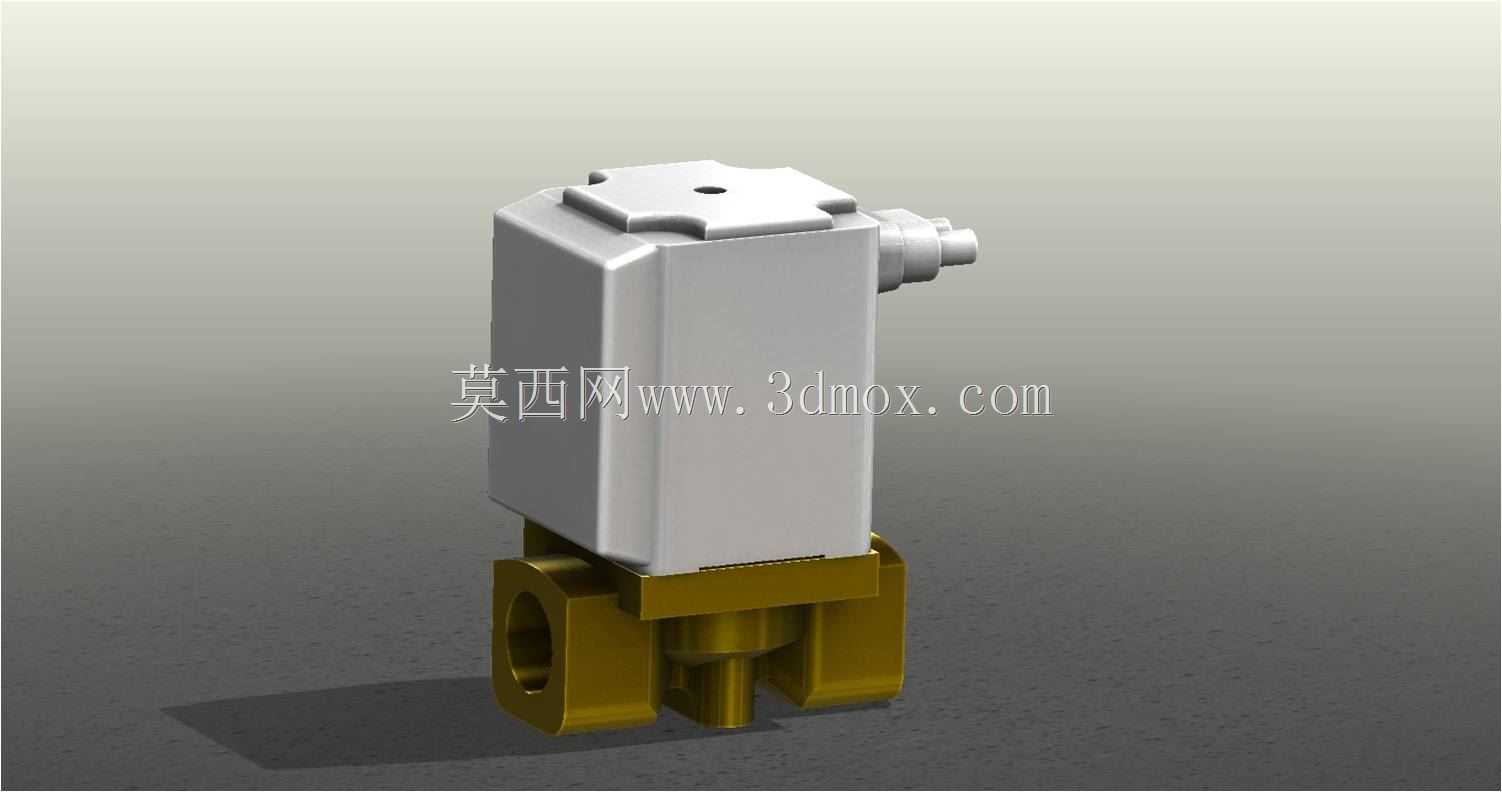

SMC直动式两通电动控制阀三维结构

这款直动式电动两通阀是小型流体控制回路中的核心执行元件，主要应用在小型气动控制系统、低压流体输送管路、实验室流体调控装置、小型自动化设备的气路通断控制场景中，适配1/4英寸标准管路接口，可直接卡接安装在对应规格的气路、水路支管上，无需额外定制转接接头，能够在12V直流供电环境下稳定工作，通过电信号驱动内部阀芯动作，快速实现管路的通断切换，响应速度快，动作行程短，适合频繁启停的控制工况。从结构设计来看，该阀采用上下分体式布局，上部为电磁驱动腔体，外壳做了方正切角处理，既能够在密集安装的阀组中减少相邻元件的干涉，也预留了足够的内部空间容纳线圈与动铁芯结构，侧部伸出的两个接线端子做了凸台防护结构，避免接线后线缆弯折断裂，同时能减少粉尘、水汽对接线部位的侵蚀；下部为流体通断阀体，采用黄铜材质加工，兼顾了结构强度与流体耐腐蚀性，阀体下部的流通孔做了倒角过渡处理，能够降低流体通过时的阻力，减少管路压损，两侧的安装定位面平整，可直接贴装在阀板或设备安装面上，配合标准紧固件即可完成固定，安装边界清晰，不会与周边的管路接头、走线槽产生空间冲突。在功能特性上，该阀为常闭型结构，断电状态下阀芯依靠弹簧力压紧密封口，切断流体通路，通电后电磁力克服弹簧弹力带动阀芯抬起，流体即可从阀腔内部顺利通过，密封部位采用耐油橡胶材质，适配压缩空气、低压清水、轻质润滑油等多种常见工业流体，密封性能可靠，长期工作下的内泄漏量极低，能够满足大多数工控场景的密封要求。设计过程中充分考虑了小型化安装的需求，整体结构紧凑，上部驱动部分的外形做了圆弧过渡处理，没有尖锐棱角，既方便生产装配时的抓取操作，也能避免安装维护过程中划伤操作人员，接线端子的朝向统一，在成排组阀安装时可以统一走线，让设备内部的布线更加整齐规整，下部阀体的流道采用直通式设计，流体走向平直，不会产生明显的紊流与噪音，适合对工作噪音有要求的实验室、医疗配套设备场景使用。安装时需要注意预留上部接线的操作空间，以及两侧管路接头的拧接空间，阀体的固定孔位间距符合小型电磁阀的通用安装规范，可以直接替换同规格的传统两通阀，无需改动原有设备的安装板结构，适配性较强，能够覆盖大多数低压小流量流体控制的使用需求。
