气动三通不锈钢球阀工业结构设计

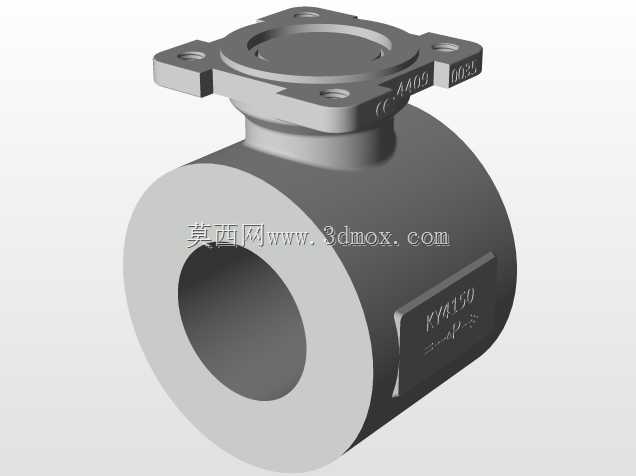

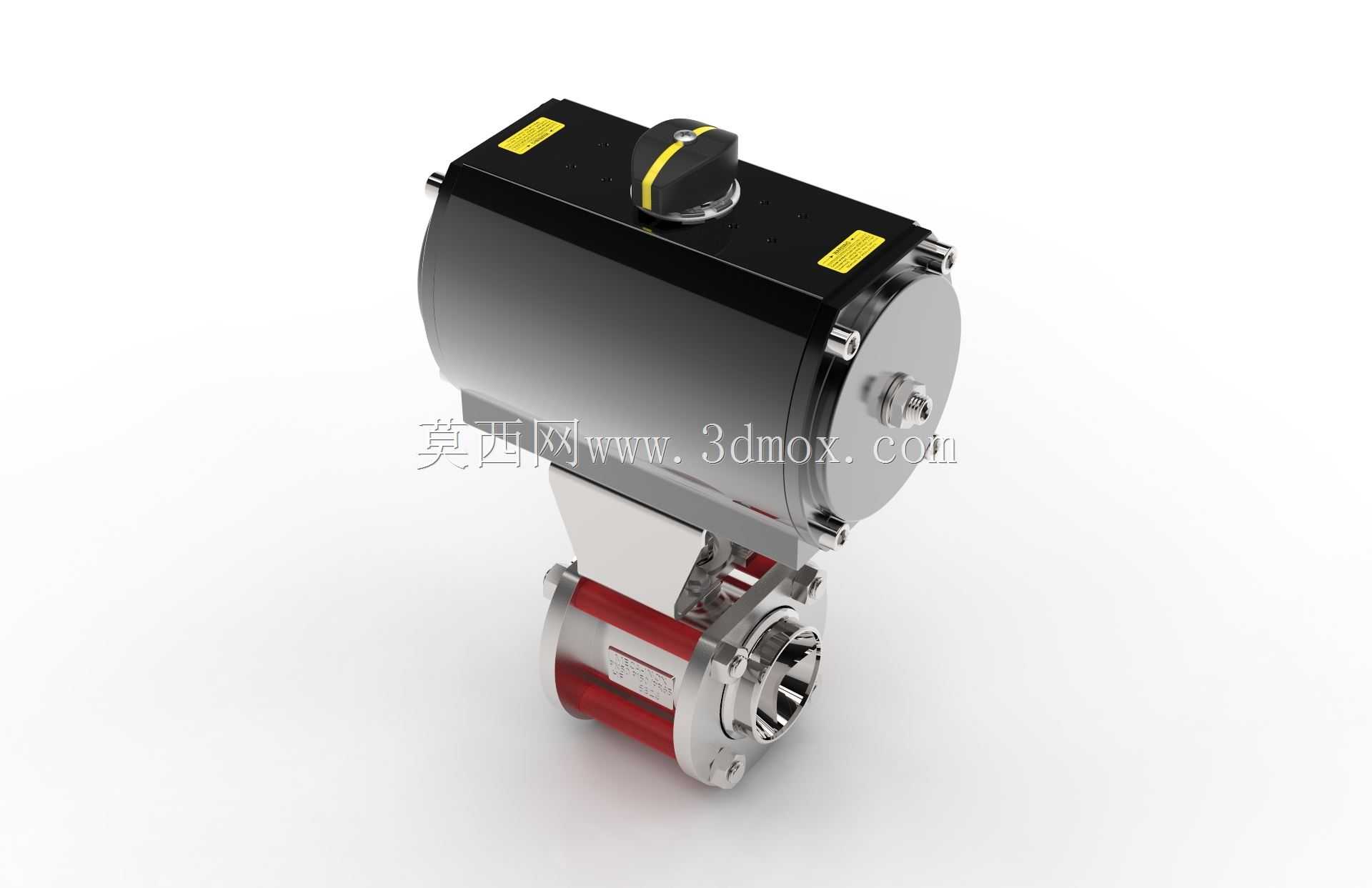

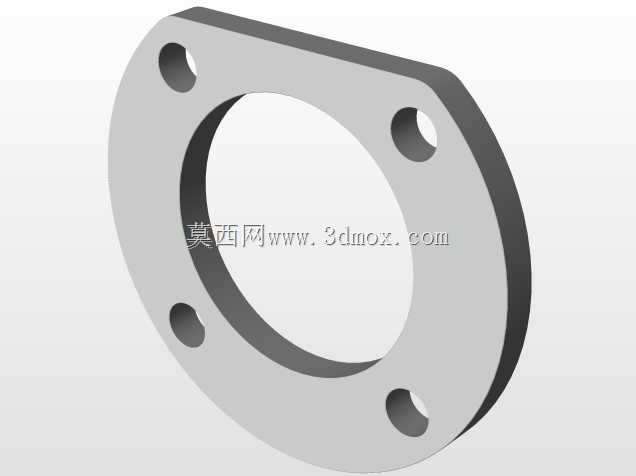

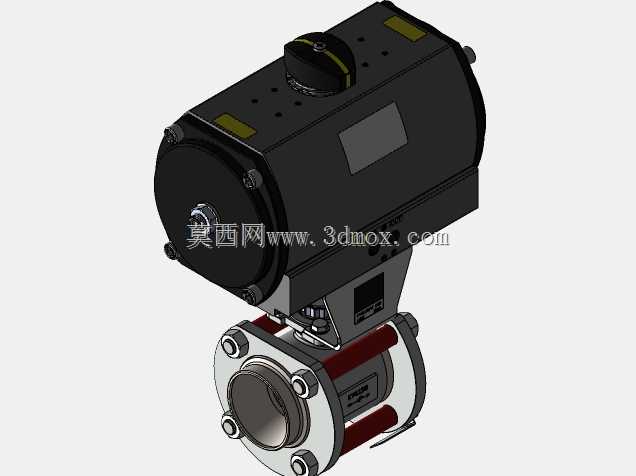

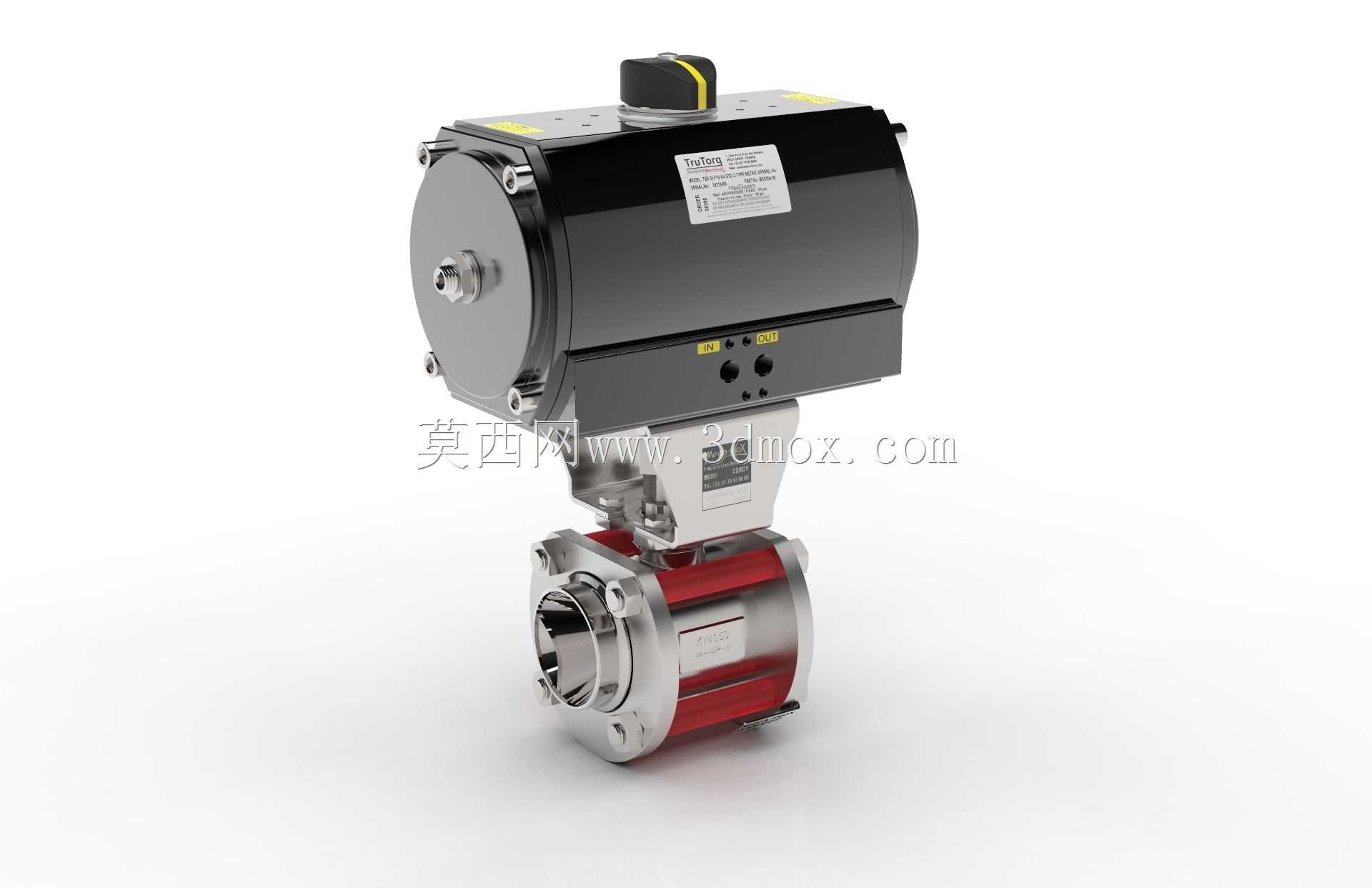

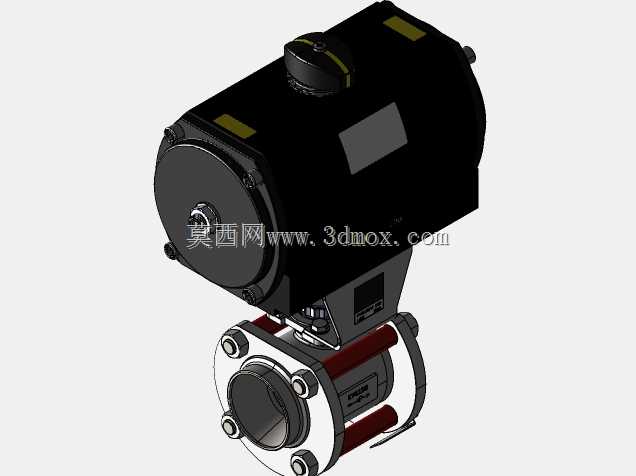

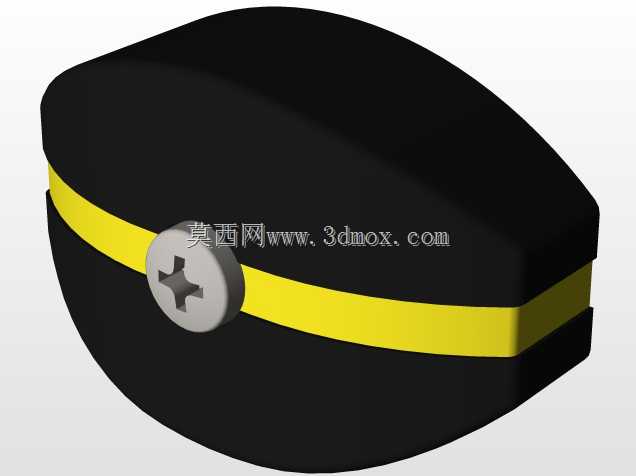

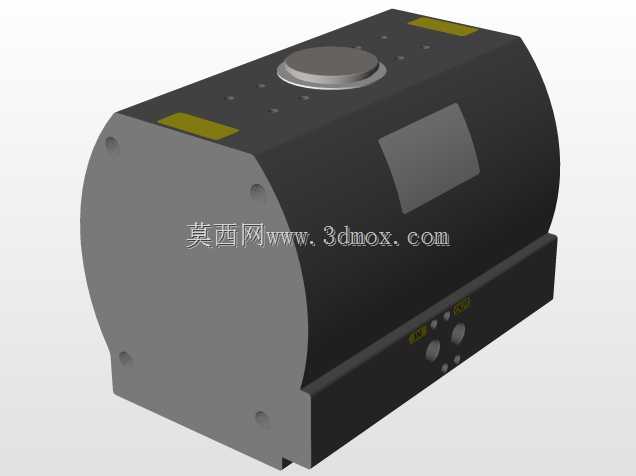

这款气动驱动三通球阀主要面向精细化工、食品饮料加工、医药制剂生产以及水处理系统的流体管路切换场景，可在密闭管路中完成不同介质流向的切换、合流或者分流作业，替代传统手动阀件实现远程自动化控制，适配有洁净要求、腐蚀性介质输送的管路工况，能有效降低人工操作的接触风险，提升管路系统的响应效率。产品上部为气动执行机构，采用铝合金硬质阳极氧化处理的缸体结构，内部活塞搭配双密封结构设计，气源驱动下可实现0-90度的精准回转动作，顶部设置阀位状态指示标识，可直观反馈当前阀芯的导通位置，执行器侧部预留标准气源接口，适配常规工业气动控制系统的安装要求，执行器与阀体之间采用标准化支架连接，无需额外定制转接件即可完成装配，后期维护更换配件的通用性较强。下部阀体采用不锈钢锻压成型结构，流道做了平滑圆弧过渡处理，可减少介质流经时的阻力损失，避免介质残留堆积在阀腔内部，适配卫生级要求的输送场景，阀芯采用高精度研磨的球体结构，搭配软质密封件实现零泄漏截断，三个接口采用标准法兰连接形式，安装时可直接对接同规格的工业管路法兰，无需额外焊接适配。设计阶段充分考虑了安装边界与操作空间，执行器的整体宽度控制在合理范围内，安装后不会占用过多管路周边的操作空间，阀体的接口中心距、法兰螺栓孔位均遵循通用工业管路标准，可直接替换同通径的传统三通球阀，无需对现有管路进行改造。整体结构做了模块化拆分设计，执行器、密封组件、阀芯、阀体均可单独拆解更换，日常维护时无需将整个阀体从管路上拆下，即可完成密封件更换、执行器调校等作业，大幅降低后期运维的时间成本与人力成本。阀件的动作扭矩经过精准核算，常规工厂气源压力下即可稳定驱动阀芯动作，不会出现卡滞、动作不到位的情况，可适配频繁切换流向的连续生产工况，长期运行下的密封可靠性与动作稳定性都能满足工业连续生产的要求。
