直插式压电蜂鸣器PS1240结构设计

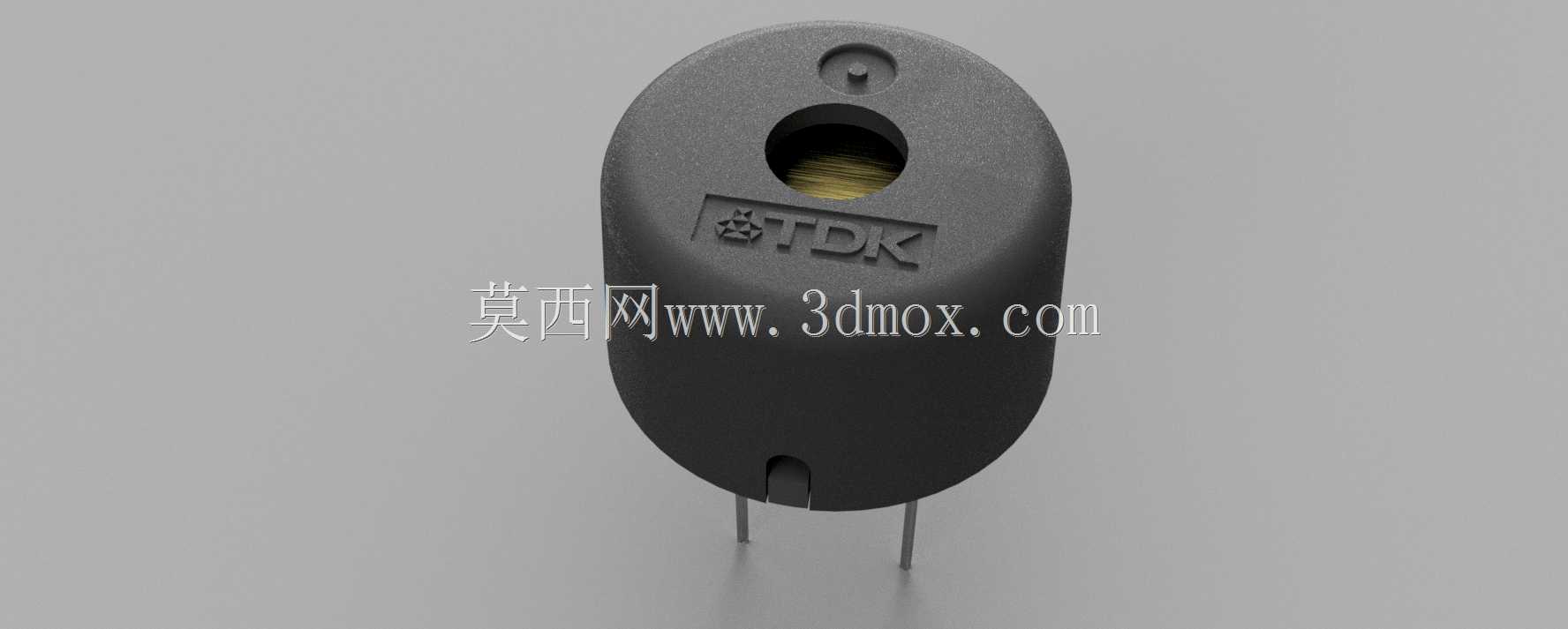

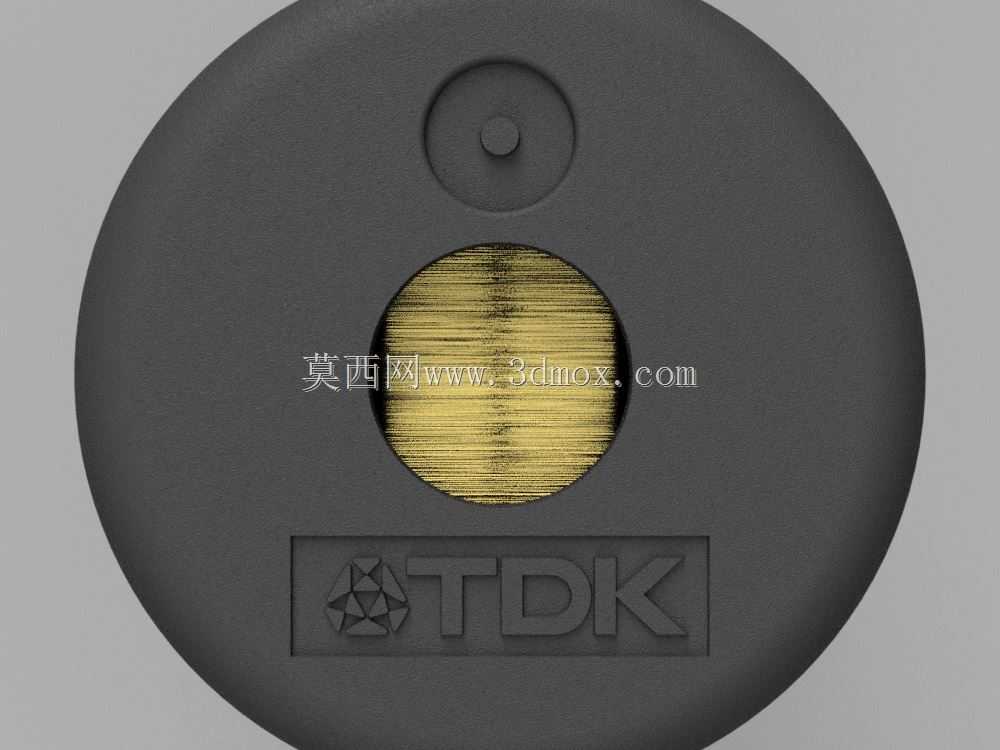

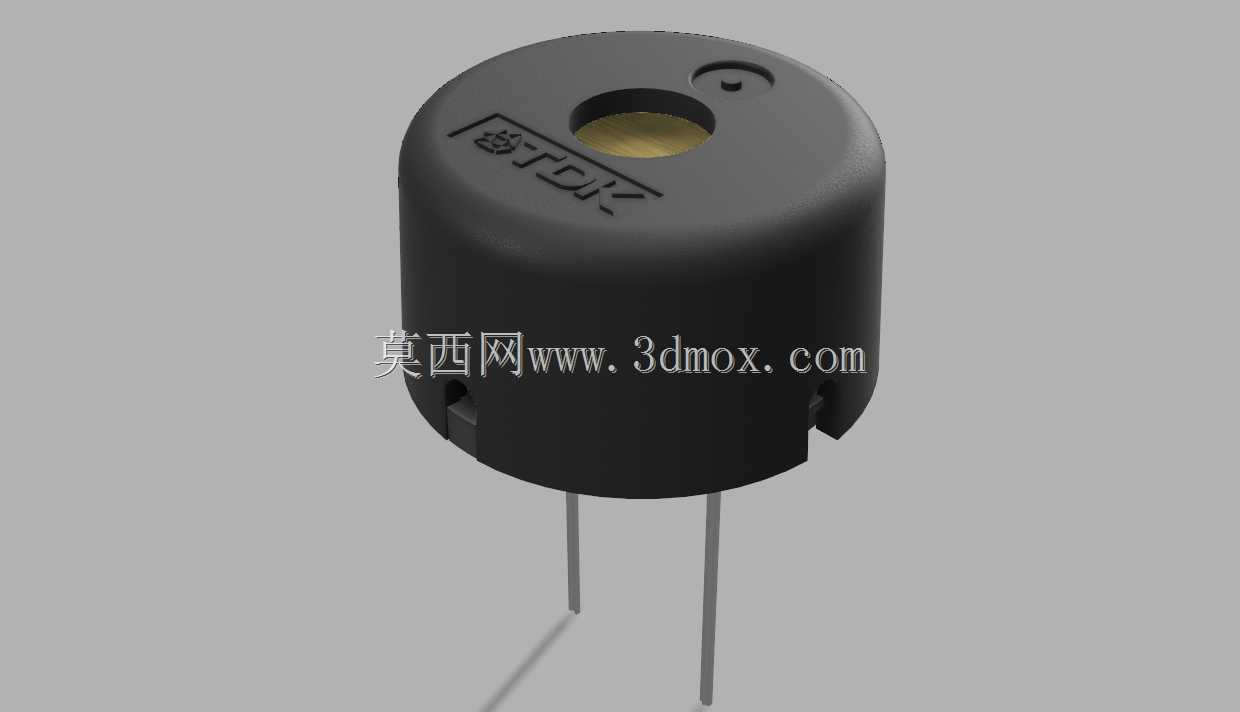

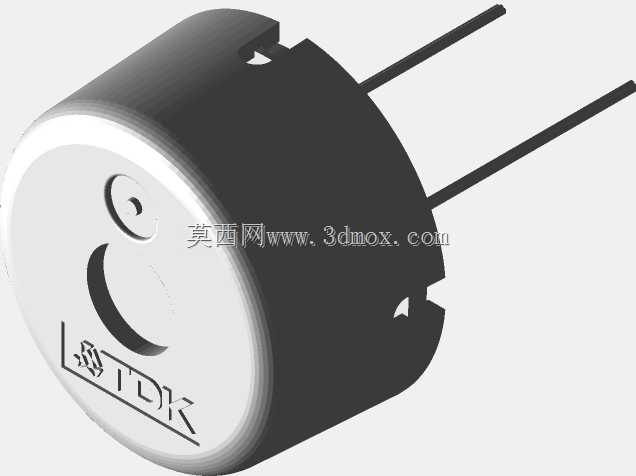

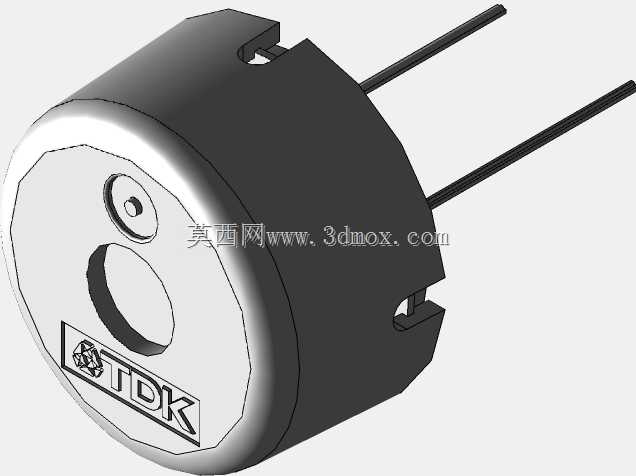

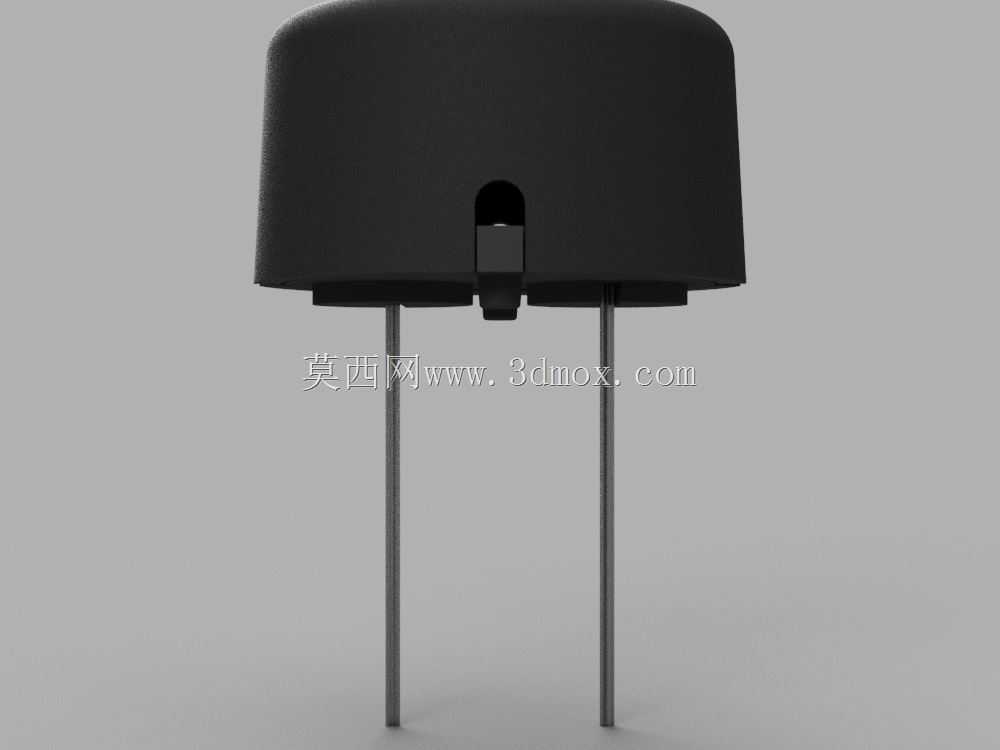

这款直插式压电蜂鸣器是电子电路中常用的声讯提示元件，广泛应用在各类消费电子、工业控制板卡、家电控制模块、安防报警装置、智能仪表终端等场景中，承担操作反馈提示、故障报警、状态提醒、异常预警等核心发声功能，是人机交互链路里不可或缺的基础声讯部件。在实际应用场景中，这类压电蜂鸣器依靠压电陶瓷片的逆压电效应实现电声转换，相比电磁式蜂鸣器具备功耗更低、发声频段清晰、结构可靠性高、无电磁干扰、使用寿命更长的特性，尤其适合低功耗供电的嵌入式设备、电池供电的便携终端使用，不会对周边的敏感传感电路造成电磁串扰，适配对电磁兼容性有较高要求的电路设计场景。从产品功能特性来看，这款PS1240型号蜂鸣器为无源压电设计，需要外部提供对应谐振频率的交流驱动信号即可发出清晰稳定的提示音，顶部预留的出声孔经过结构优化，能够在保障内部压电振子防护能力的同时，减少声阻损耗，让发声指向性更集中，正面模压的品牌标识区域做了凹陷处理，避免生产组装过程中标识被摩擦剐蹭导致识别不清，外壳采用耐高温的阻燃工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，不会出现壳体变形、引脚松脱的问题，适配常规PCB板的自动化焊接生产流程。在产品设计思路上，整体采用圆柱式一体化封装结构，将压电陶瓷振子、驱动耦合腔体、引出引脚整合在紧凑的壳体内部，腔体的容积经过声学仿真调校，能够让压电振子在谐振频率下获得最优的声压输出，避免出现声压不足、发声闷哑的问题；外壳侧面预留的两个卡扣结构，能够在插装到PCB对应安装孔后起到辅助限位的作用，减少焊接过程中元件歪斜偏移的概率，同时也能提升元件焊接后的抗振动能力，适配有振动冲击的工业设备使用场景。从外形尺寸与安装边界来看，这款蜂鸣器主体为标准圆柱结构，直径适配常规12mm级直插元件的布局间距，引脚采用标准2.54mm间距的直插硬引脚设计，引脚长度预留了足够的波峰焊吃锡余量，安装时仅需要在PCB上对应位置开设两个匹配引脚直径的通孔，元件主体底部与PCB板面预留微小间隙即可，不需要额外的固定结构，整体占用的板上布局空间极小，不会对周边其他元器件的布局造成过多限制，能够适配高密度布板的紧凑型电路设计需求，同时圆柱外形没有尖锐棱角，在自动化插件机的上料、插装流程中能够顺畅供料，不会出现卡料、定位偏移的问题，适配规模化量产的生产工艺要求。
