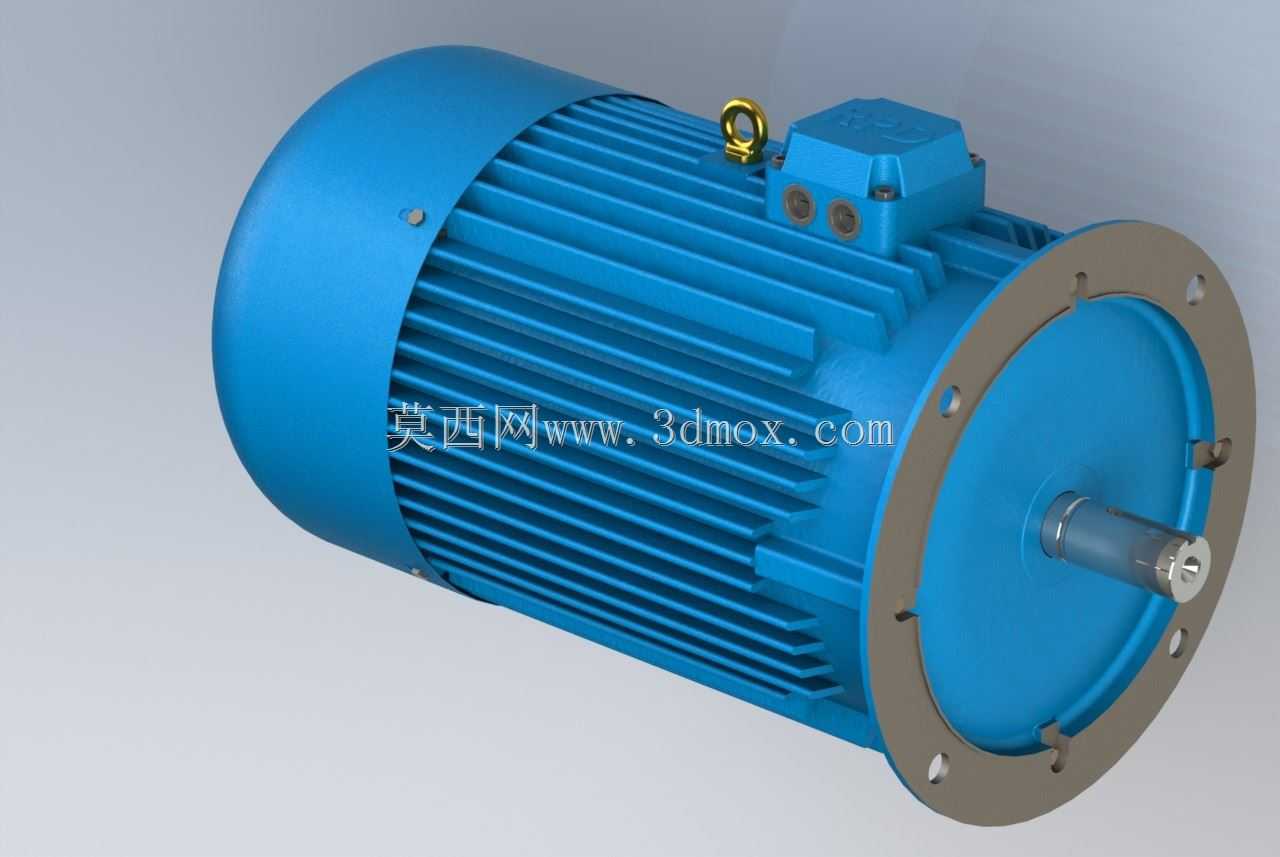

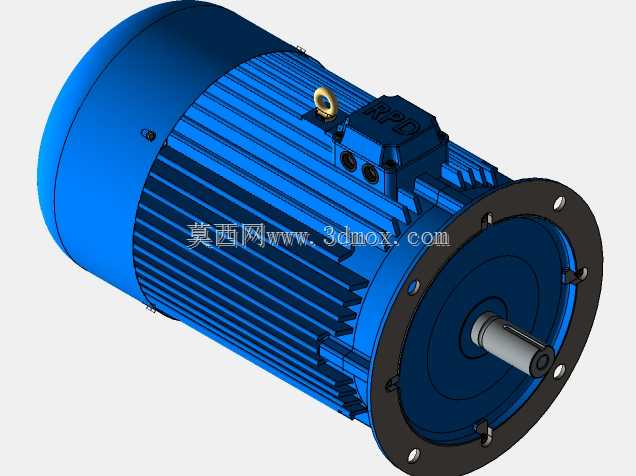

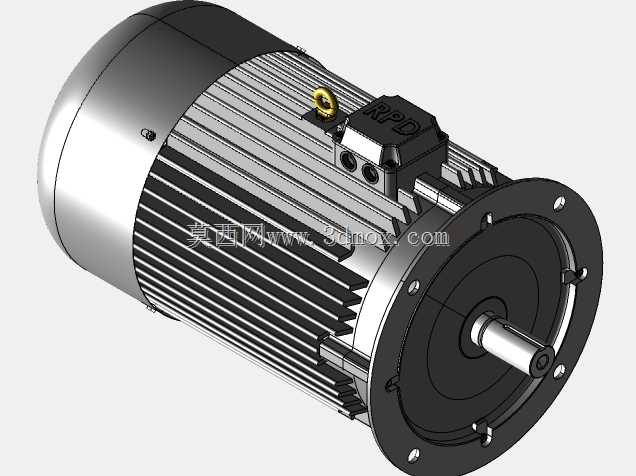

法兰安装式三相异步电动机结构设计

这款法兰安装式电机是工业传动场景中应用极为广泛的动力输出部件，主要为各类工业设备提供稳定的旋转动力输出，常见于泵类配套、输送设备驱动、机床进给单元、风机传动、自动化生产线动力模组等场景，尤其适合安装空间紧凑、对安装同轴度要求较高的设备布局中，能够有效减少传动链路的偏心损耗，提升动力传递的稳定性。从实际用途来看，该类电机可适配不同负载等级的工业设备，通过法兰端直接与被驱动设备的端面贴合固定，无需额外搭建复杂的安装支架，能够大幅缩减设备整体的装配空间，同时法兰止口的定位设计可以保证电机输出轴与被驱动部件输入轴的同轴精度，降低运行过程中的振动与噪音，延长设备整体的使用寿命。在功能特性上，这款电机采用全封闭风冷式壳体结构，壳体表面密布的散热筋可以在电机运行过程中通过自带的风叶形成定向气流，快速带走绕组产生的热量，保证电机在连续工作制下的温升处于合理区间，适配长时间连续运行的工业工况；顶部设置的接线盒采用密封结构，能够适配常规工业车间的粉尘、轻度潮湿环境，接线端子布局规整，方便现场进行电源接线与转向调整；端盖侧的法兰采用圆形带安装孔的结构，安装孔沿圆周均匀分布，能够适配不同角度的安装需求，输出轴采用标准轴伸设计，可配套联轴器、带轮、齿轮等多种传动连接件，适配不同的传动方案需求。在设计思路上，这款模型重点还原了法兰安装电机的核心结构特征，首先是壳体与法兰端盖的配合关系，法兰端盖与电机壳体采用止口定位方式，保证装配后的同轴度，安装孔的位置度公差在设计中预留了合理的装配余量，既能够保证安装时的便捷性，又不会出现安装后偏心的问题；散热筋的排布方向顺着电机轴向设置，与风叶的气流方向保持一致，最大化提升散热效率；吊环的设置位置位于电机重心的正上方，方便设备吊装转运时的受力平衡，避免吊装过程中出现倾斜磕碰的问题；接线盒的位置设置在电机壳体顶部，既方便接线操作，又能避免设备运行中滴落的液体、粉尘堆积进入接线腔。从外形尺寸与安装边界来看，这款法兰安装电机的主体为圆柱形结构，最大外径为壳体散热筋的外轮廓尺寸，轴向总长度从法兰安装端面到电机后端盖的风罩端面，安装时需要预留的径向空间需要大于壳体最大外径，保证散热气流能够顺畅流通，法兰端的止口尺寸、安装孔分布圆直径、轴伸直径与长度均遵循通用工业电机的安装尺寸规范，能够直接适配同规格的标准安装接口，无需额外进行安装位的定制修改；输出轴的轴伸长度预留了足够的连接件安装空间，可适配不同厚度的传动连接件，同时轴端设置的中心孔既方便加工时的定位，也可用于安装编码器、制动单元等附加功能部件，拓展电机的应用场景。
